一建市政实务大纲.doc

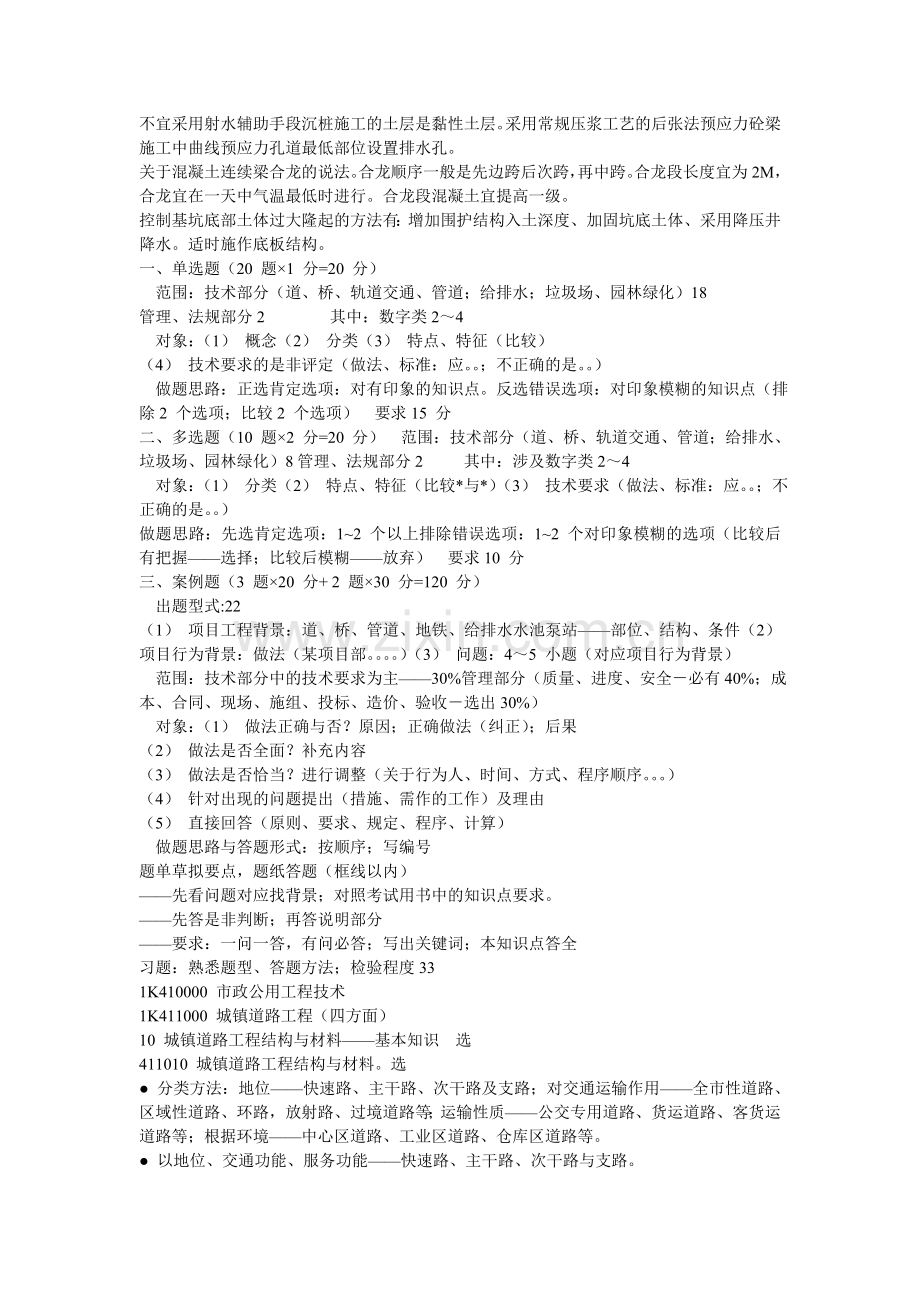

不宜采用射水辅助手段沉桩施工的土层是黏性土层。采用常规压浆工艺的后张法预应力砼梁施工中曲线预应力孔道最低部位设置排水孔。
关于混凝土连续梁合龙的说法。合龙顺序一般是先边跨后次跨，再中跨。合龙段长度宜为2M，合龙宜在一天中气温最低时进行。合龙段混凝土宜提高一级。
控制基坑底部土体过大隆起的方法有：增加围护结构入土深度、加固坑底土体、采用降压井降水。适时施作底板结构。
一、单选题（20 题×1 分=20 分）
范围：技术部分（道、桥、轨道交通、管道；给排水；垃圾场、园林绿化）18
管理、法规部分2 其中：数字类2～4
对象：（1） 概念（2） 分类（3） 特点、特征（比较）
（4） 技术要求的是非评定（做法、标准：应。。；不正确的是。。）
做题思路：正选肯定选项：对有印象的知识点。反选错误选项：对印象模糊的知识点（排除2 个选项；比较2 个选项） 要求15 分
二、多选题（10 题×2 分=20 分） 范围：技术部分（道、桥、轨道交通、管道；给排水、垃圾场、园林绿化）8管理、法规部分2 其中：涉及数字类2～4
对象：（1） 分类（2） 特点、特征（比较*与*）（3） 技术要求（做法、标准：应。。；不正确的是。。）
做题思路：先选肯定选项：1~2 个以上排除错误选项：1~2 个对印象模糊的选项（比较后有把握——选择；比较后模糊——放弃） 要求10 分
三、案例题（3 题×20 分+ 2 题×30 分=120 分）
出题型式:22
（1） 项目工程背景：道、桥、管道、地铁、给排水水池泵站——部位、结构、条件（2） 项目行为背景：做法（某项目部。。。。）（3） 问题：4～5 小题（对应项目行为背景）
范围：技术部分中的技术要求为主——30%管理部分（质量、进度、安全－必有40%；成本、合同、现场、施组、投标、造价、验收－选出30%）
对象：（1） 做法正确与否？原因；正确做法（纠正）；后果
（2） 做法是否全面？补充内容
（3） 做法是否恰当？进行调整（关于行为人、时间、方式、程序顺序。。。）
（4） 针对出现的问题提出（措施、需作的工作）及理由
（5） 直接回答（原则、要求、规定、程序、计算）
做题思路与答题形式：按顺序；写编号
题单草拟要点，题纸答题（框线以内）
——先看问题对应找背景；对照考试用书中的知识点要求。
——先答是非判断；再答说明部分
——要求：一问一答，有问必答；写出关键词；本知识点答全
习题：熟悉题型、答题方法；检验程度33
1K410000 市政公用工程技术
1K411000 城镇道路工程（四方面）
10 城镇道路工程结构与材料——基本知识 选
411010 城镇道路工程结构与材料。选
● 分类方法：地位——快速路、主干路、次干路及支路；对交通运输作用——全市性道路、区域性道路、环路，放射路、过境道路等；运输性质——公交专用道路、货运道路、客货运道路等；根据环境——中心区道路、工业区道路、仓库区道路等。
● 以地位、交通功能、服务功能——快速路、主干路、次干路与支路。
快速路——交通功能，大容量、长距离、快速交通的主要道路。
主干路——交通功能为主，连接干路、道路网的主要骨架。
次干路——区域性的交通干道，交通集散服务，兼有服务功能。
支路——解决局部地区交通，以服务功能为主。
二、城镇道路分级
● 除快速路外● 根据城市规模、设计交通量、地形等分为I、Ⅱ、Ⅲ级。● 设计速度是不同的。
三、城镇道路路面分类
● 按结构强度
高级路面——适用于城市快速路、主干路。公交专用道。特点是路面强度高、刚度大、稳定性好。使用年限长，适应繁重交通、路面平整、车速高、运输成本低，建设投资高，养护费用少，（水泥砼、沥青砼、沥青碎石、砰然石材。
次高级路面——城市次干路、支路。要求低于高级路，但维修、养护、运输费用较高。（沥青贯入式碎石、沥青表面处理。
● 按力学特性分类
柔性路面——荷载作用下产生的弯沉变形较大、抗弯强度小，破坏取决于极限垂直变形和弯拉应变。代表是各种沥青类路面。
刚性路面——板体作用，抗弯拉强度大，弯沉变形很小，破坏取决于极限弯拉强度。代表是水泥混凝土路面。
1K411012 掌握沥青路面结构组成特点一、结构组成材料二、结构层的性能要求
一、结构组成（特点、分类、材料）——3 个选择点
（一）基本原则
（二）路基与填料
● 路基断面形式
路堤——路基顶面高于原地面的填方路基；
路堑——全部由地面开挖出的路基（又分重路堑、半路堑、半山峒三种形式）；
半填、半挖——横断面一侧为挖方，另一侧为填方的路基。
● 路基填料
高液限黏土、高液限粉土及含有机质细粒土，不适用做路基填料。
（三）基层与材料
● 基层是路面结构中的承重层，主要承受车辆荷载的竖向力。
● 应根据道路交通等级、路基抗冲刷能力选择基层材料。
● 常用的基层材料
无机结合料稳定粒料——包括石灰稳定土类基层等。
嵌锁型和级配型材料——
（四）面层与材料
● 高等级沥青路面面层可划分为磨耗层、面层上层、面层下层，或称之为上（表）面层、中面层、下（底）面层。
● 沥青路面面层类型（五类）
热拌沥青混合料(HMA)——AC 为主；含SMA（沥青玛蹄脂碎石混合料）和OGFC（大空隙开级配排水式沥青磨耗层）等AC、AM。
冷拌沥青混合料——支路以下的路面、表面层及各级沥青路面的基层、连接层或整平层。改性后可用于坑槽冷补。
温拌沥青混合料面层——在120～130℃时拌合，在拌制过程添加合成沸石产生的发泡润滑作用。
沥青贯入式——次干路以下路面层，厚度不宜超过lOOmm。
沥青表面处治面层—改善碎（砾）石路面的作用。
二、结构层的性能要求（3 类要求的不同－1 个选择点）
● 路基——整体稳定性、变形量控制
● 基层——承载力和较大的刚度；抗冲刷能力和抗变形能力；不透水性好。
● 路面——直接同行车和大气相接触的层位，承受行车荷载引起的竖向力、水平力和冲击力的作用。
承载能力、平整度、温度稳定性、抗滑能力、透水性、噪声量6 项
1013 掌握水泥混凝土路面构造特点。一、构造特点二、主要原材料选择
一、构造特点（类型、要求）3 个选择点P6
（一）垫层
● 季节性冰冻地区——防冻垫层；水文地质条件不良、湿度较大——排水垫层；不均匀沉降或变形——半刚性垫层。● 垫层的宽度应与路基宽度相同，最小厚度为150mm。
（二）基层
● 特重交通——贫混凝土、碾压混凝土或沥青混凝土；重交通——水泥稳定粒料或沥青稳定碎石；中、轻交通——水泥或石灰粉煤灰稳定粒料或级配粒料。
● 基层的宽度。比面层每侧宽300mm（小型机具施工时）或500mm（轨模或摊铺机）或650mm（滑模或摊铺机）。
（三）面层● 多采用普通（素）混凝土板
● 具有足够的强度、耐久性（抗冻性），表面抗滑、耐磨、平整。
● 采用刻槽、压槽、拉槽或拉毛等方法形成一定的构造深度。
二、主要原材料选择（要求）－1 个选择点
● 水泥——快速路、主干路应采用道路硅酸盐水泥或硅酸盐水泥、普通硅酸盐水泥/其他路可用矿渣水泥；出厂期超过三个月或受潮的水泥，必须经过试验，合格后方可使用。
● 粗骨料——最大公称粒径，碎砾石不得大于26. 5mm；碎石不得大于31. 5mm；砾石不宜大于19．Omm；钢纤维混凝土粗骨料最大粒径不宜大于19．Omm。
● 砂——海砂不得直接用于混凝土面层。
● 外加剂● 钢筋
● 胀缝板——厚20mm， 经防腐处理。
● 填缝材料——宜加入耐老化剂。
1K411014 熟悉沥青混合料组成与材料
一、结构与分类（2 个选择点）
（一）材料组成
（二）基本分类
● 按材料组成及结构——连续级配、间断级配混合料。● 矿料级配组成——密级配、半开级配、开级配混合料。● 按公称最大粒径——特粗式(公称最大粒径大于31. 5mm)、粗粒式(公称最大粒径≥26. 5mm)、中粒式(·16mm 或19mm)、细粒式(·9. 5mm 或13. 2mm)、砂粒式(公称最大粒径小于9.5mm)沥青混合料。
● 按生产工艺——热拌沥青混合料、冷拌沥青混合料、再生沥青混合料等。
（三）结构类型
● 嵌挤原则构成和按密实级配原则构成的两大结构类型。● 结构组成三种形式——密度ρ、空隙率W、矿料间隙率VMA 不同
密实一悬浮结构：较大的黏聚力c，但内摩擦角φ 较小，高温稳定性较差。AC
骨架一空隙结构：内摩擦角φ 较高，但黏聚力c 较低。沥青碎石混合料(AM)和OGFC 排水沥青混合料。
骨架一密实结构：内摩擦角φ 较高，黏聚力c 也较高。沥青玛谛脂混合料(简称SMA)是这种结构典型代表。
二、主要原材料与性能（1 个选择点）
（一）沥青
● 粘结性——抵抗变形的能力即沥青的黏度。对高等级道路，夏季高温、重载交通用稠度大的沥青；对冬季寒冷、交通量小的道路宜选用稠度小的沥青。
● 感温性——黏度随温度变化的感应性。表征指标是软化点、针入度指数(PI）。
● 耐久性——老化后沥青的质量变化、残留针入度比、残留延度（10℃或5℃）等。
● 塑性——外力作用下发生变形而不被破坏的能力，即反映沥青抵抗开裂的能力。改为10℃延度或15℃延度。在冬季低温或高、低温差大的地区，要求采用低温延度大的沥青，
● 安全性
（二）粗骨料。● 城市快速路、主干道路表面层粗骨料压碎值不大于26%，对沥青的黏附性应大于或等于4 级。
（三）细骨料。● 沥青混合料中天然砂用量不宜超过骨料总量的20%，SMA、OGFC 不宜使用天然砂。
（四）矿粉。● 应采用石灰岩等憎水性石料磨成。城市快速路、主干道的沥青路面不宜采用粉煤灰作填料。
（五）纤维稳定剂
● 不宜使用石棉纤维。250℃高温条件下不变质。
三、热拌沥青混合料主要类型（1 个选择点）
● 普通沥青混合料AC——城市次干道、辅路或人行道等。
● 改性沥青混合料—— 较高的高温抗车辙的能力、低温抗开裂的能力、耐磨耗能力和延长使用寿命。城市主干道和城镇快速路。
● 改性（沥青）SMA——采用改性沥青，材料配比采用SMA 结构形式。
1015 了解沥青路面材科的再生应用
一、再生目的与意义
（一）再生机理。● 旧沥青路面材料的再生，关键在于沥青的再生。
（二）再生效益。二、再生剂技术要求与选择
（一）再生剂作用。● 调节过高的黏度并使脆硬的旧沥青混合料软化，便于充分分散，和新料均匀混合。
（二）再生剂技术要求
● 具备适当的黏度；——软化、渗透能力
● 良好的流变性质；
● 具有溶解分散沥青质的能力；
● 具有较高的表面张力；
● 耐热化和耐候性
三、再生材料生产与应用
● 再生沥青混合料配合比设计可采用普通热拌沥青混合料的设计方法——马歇尔试验方法。
● 再生剂选择与用量的确定应考虑旧沥青的黏度、再生沥青的黏度、再生剂的黏度等因素。
1021 掌握城镇道路路基施工技术 案
一、路基施工特点与程序（2 个选择点）
（一）施工特点● 路基施工以机械作业为主，人工配合为辅；采用流水或分段平行作业方式。●处于露天作业，受自然条件影响大，在工程施工区域内专业类型多、结构物多、各专业管线纵横交错。案
（二）基本流程
1．准备工作。按照交通丑行方案设置围挡，导行临时交通。●开工前，施工项目技术负责人应依据获准的施工方案向施工人员进行技术安全交底，强调工程难点、技术要点、安全措施。使作业人员掌握要点，明确责任。●
2．附属构筑物
● 涵洞（管）等构筑物可与路基（土方）同时进行， 地下管线施工必须遵循“先地下，
后地上”、“先深后浅”的原则。
3．路基（土、石方）施工
● 开挖路堑、填筑路堤，整平路基、压实路基、修整路床，修建防护工程等。
二、路基施工要点 案例题
（一）填土路基（4 条要点）
1．路基填土不得使用腐殖土、生活垃圾土、淤泥、冻土块或盐渍土。粒径超过lOOmm 的土块应打碎。
3．地面坡度陡于1:5 时，需修成台阶形式，每层台阶高度不宜大于300mm，宽度不应小于1.Om。
5．碾压前检查铺筑土层的宽度与厚度，最后碾压应采用不小于12t 级的压路机。
6．填方高度内的管涵顶面填土500mm 以上才能用压路机碾压。
（二）挖土路基（4 条要点）
3．挖方段不得超挖，应留有碾压而到设计标高的压实量。
4．压路机不小于12t 级，碾压应自路两边向路中心进行，直至表面无明显轮迹为止。
5．碾压时，应视土的干湿程度而采取洒水或换土、晾晒等措施。
6．过街雨水支管沟槽及检查井周围应用石灰土或石灰粉煤灰砂砾填实。
（三）石方路基
三、质量检查与验收（1 条要点）
● 主控项目——压实度和弯沉值
● 一般项目——路基允许偏差和边坡等要求。
1022 掌握城镇道路路基压实作业要点 案
● 处理好压实机具、压实方法与压实厚度三者的关系，达到所要求的压实度。
一、路基材料与填筑
（一）材料要求——
● 填料的强度(CBR)值应符合设计要求。
（二）填筑
● 填土应分层进行，填土宽度应比设计宽度宽500mm。
二、路基压实施工要点（3 方面要点）
（一）试验段
● 试验目的主要有：
(1)以便确定路基预沉量值。
(2)合理选用压实机具；选用机具考虑因素有道路不同等级、工程量大小、施工条件和工期要求等。
(3)按压实度要求，确定压实遍数。
(4)确定路基宽度内每层虚铺厚度。
(5)根据土的类型、湿度、设备及场地条件，选择压实方式。
（二）管道回填与压实（3 条）
● 管顶以上500mm 范围内不得使用压路机。
● 覆土厚度不大于500mm 对管道结构进行加固。
● 覆土厚度在500～800mm 保护措施。
（三）路基压实（1 条）
● 土质路基压实原则：“先轻后重、先静后振、先低后高、先慢后快，轮迹重叠。”压路机最快速度不宜超过4km/h。● 夯击面积重叠1/4～1/3。
三、土质路基压实质量检查。●主要检查各层压实度和弯沉值。●路床应平整、坚实，无显著轮迹、翻浆、波浪、起皮等。●路堤边坡应密实、稳定、平顺。
1023 熟悉岩土分类与不良土质处理方法 选
一、工程用土分类（3 个选择点）
（一）工程用土分类
● 分类指标——土颗粒组成、土塑性指标（液限、塑限和塑性）、土中有机质
（二）按照土的坚实系数分类——五类（坚实系数不同，1类松软土，2类普通土，3坚土4砂砾坚土，5软石）
二、土的性能参数
（一）土的工程性质
（二）路用工程（土）主要性能参数
含水量W；天然密度ρ；孔隙比e；塑限Wp；塑性指数Ip；液性指数IL；孔隙率。
三、不良土质路基处理方法：案例题
● 软土——天然含水量较高、孔隙比大、透水性差、压缩性高、强度低等特点。常用的处理方法可采取置换土、抛石挤淤、砂垫层置换、反压护道、砂桩、粉喷桩、塑料排水板及土工
织物等处理措施。
● 湿陷性黄土——土质较均匀、结构疏松、孔隙发育，在一定压力下受水浸湿，土结构会迅速破坏。处理采取换土法、强夯法、挤密法、预浸法、化学加固法等方法。
● 膨胀土——具有吸水膨胀性或失水收缩特性的高液限黏土。采取的措施包括用灰土桩、水泥桩；开挖换填、堆载预压。
● 冻土——增加路基总高度；选用不发生冻胀的路面结构层材料；隔温性能好的材料；防冻层厚度。
1024 了解水对城镇道路路基的危害 选
一、地下水分类与水土作用
（一）地下水分类（1 个选择点）
● 液态水有吸着水、薄膜水、毛细水和重力水，其中毛细水可在毛细作用下逆重力方向上升一定高度。
● 根据地下水的埋藏条件又可将地下水分为上层滞水、潜水、承压水。
二、地下水和地表水的控制
（一）路基排水
● 分为地面和地下两类——各种管渠、地下排水构筑物。
（二）路基隔（截）水
三、危害控制措施
1030 城镇道路基层施工
1031 掌握不同无机结合料稳定基层特性 选
一、无机结合料稳定基层
二、常用的基层材料特性（选择各两条）
（一）石灰稳定土类基层
● 石灰稳定土有良好的板体性，但其水稳性、抗冻性以及早期强度不如水泥稳定土。
● 石灰稳定土的干缩和温缩特性十分明显，且都会导致裂缝。
（二）水泥稳定土基层
● 水泥稳定土有良好的板体性，其水稳性和抗冻性都比石灰稳定土好。
● 容易干缩，低温时会冷缩，而导致裂缝。
（三）石灰工业废渣稳定土基层
● 二灰稳定土有良好的力学性能、板体性、水稳性和一定的抗冻性，其抗冻性能比石灰土高很多。
● 二灰稳定土也具有明显的收缩特性，但小于水泥土和石灰土综合适用性框图：见板书（选择题）
411032 掌握城镇道路基层施工技术 案
一、石灰稳定土基层与水泥稳定土基层 案
（一）材料与拌合
2．城区施工应采用厂拌（异地集中拌合）方式，不得使用路拌方式。
5．宜用强制式拌合机进行拌合，拌合应均匀，
（二）运输与摊铺
3．宜在春末和气温较高季节施工，施工最低气温为5℃。
5．雨期施工应防止石灰、水泥和混合料淋雨；降雨时应停止施工，已摊铺的应尽快碾压密实。
（三）压实与养护
2．摊铺好的稳定土应当天碾压成活，。碾压时的含水量宜在最佳含水量的士2%范围内
3．由两侧向中心碾压；内侧向外侧碾压。
5．压实成活后应立即洒水（或覆盖）养护。
6．稳定土养护期应封闭交通。
二、石灰工业废渣（石灰粉煤灰）稳定砂砾（碎石）基层（也可称二灰混合料）
（一）材料与拌合
4．拌合时应先将石灰、粉煤灰拌合均匀，再加入砂砾（碎石）和水均匀拌合。
（二）运输与摊铺
（三）压实与养护
1．混合料每层最大压实厚度为200mm，且不宜小于lOOmm。
3．禁止用薄层贴补的方法进行找平。宁高勿低
4．养护期为7～14d。
三、级配砂砾（碎石）、级配砾石（碎砾石）基层案例题
（一）材料与拌合
（二）运输与摊铺
2．宜采用机械摊铺且厂拌级配碎石，级配砂砾应摊铺均匀一致，发生粗、细骨料离析（“梅花”、“砂窝”）现象时，应及时翻拌均匀。
（三）压实与养护
2．控制碾压速度，碾压至轮迹不大于5mm，表面平整、坚实。
1033 了解土工合成材料的应用 选
一、土工合成材料
（一）分类
（二）功能与作用
● 具有加筋、防护、过滤、排水、隔离等功能。
二、工程应用
（一）路堤加筋
（二）台背路基填土加筋
（三）路面裂缝防治
● 玻纤网网孔尺寸宜为其上铺筑的沥青面层材料最大粒径的0.5～1．0倍。土工织物应能耐170℃以上的高温。
（四）路基防护
（五）过滤与排水层
1K411040 城镇道路面层施工 案
1041 掌握沥青混合料面层施工技术 案 20 条要点
一、施工准备
（一）透层与粘层（3 条）
● 基层表面喷洒透层油。
● 双层式或多层式热拌热铺沥青混合料面层之间应喷洒粘层油。
● 沥青混合料面层不得在雨、雪天气及环境最高温度低于5℃时施工。
（二）运输与布料（4 条）
● 沥青混合料上宜用篷布覆盖保温、防雨和防污染。
● 不符合施工温度要求或结团成块、已遭雨淋现象不得使用。
● 摊铺机前应有足够的运料车等候；对高等级道路，开始摊铺前等候的运料车宜在5 辆以上。
● 运料车应在摊铺机前100～300mm 外空挡等候，避免撞击摊铺机。
二、摊铺作业
（一）机械施工（5 条）
2.● 1 台摊铺机的铺筑宽度不宜超过6(双车道)～7. 5m（三车道以上），通常采用2 台或多台摊铺机前后错开10～20m 呈梯队方式同步摊铺，两幅之间应有30～60mm 左右宽度的搭接。
3.● 预热熨平板使其不低于100℃。
4.● 缓慢、均匀、连续不间断地摊铺，摊铺速度宜控制在2～6 m／min 的范围内。
5.● 摊铺机应采用自动找平方式。下面层宜采用钢丝绳引导的高程控制方式。上面层宜采用平衡梁或滑靴并辅以厚度控制方式摊铺。
6.● 热拌沥青混合料的最低摊铺温度根据铺筑层厚度、气温、风速及下卧层表面温度。
三、压实成型与接缝
（一）压实成型（5 条）
3．压路机的碾压温度应根据沥青和沥青混合料种类、压路机、气温、层厚等因素经等因素经试压确定。
4．初压宜采用钢轮压路机静压1～2 遍。
5．密级配沥青混合料复压宜优先采用重型轮胎压路机进行碾压。对粗骨料为主的混合料，宜优先采用振动压路机复压。层厚较大时宜采用低频大振幅，厚度较薄时宜采用低振幅。
6．终压应选用双轮钢筒式压路机或关闭振动的振动压路机，碾压不宜少于2 遍，至无明显轮迹为止。
8．压路机不得在未碾压成型路段上转向、掉头、加水或停留。
（二）接缝（2 条）
1．上、下层的纵缝应错开150mm（热接缝）或300～400mm（冷接缝）以上。相邻两幅及上、下层的横向接缝均应错位1m 以上。
3．高等级道路的表面层横向接缝应采用垂直的平接缝，以下各层和其他等级的道路的各层可采用斜接缝。平接缝宜用机械切割或人工刨除层厚不足部分，使工作缝成直角连接。清除工作面，干燥后涂刷粘层油，铺筑混合料接头应使接槎软化，压路机先进行横向压再纵向充分压实，连接平顺。
四、开放交通（1 条）
自然降温至表面温度低于50℃后，方可开放交通。
1042 掌握改性沥青混合料面层施工技术 案 9 条
一、生产和运输
（一）生产（4 条）
● 通常较普通沥青混合料的生产温度提高10～20℃。
● 改性沥青混合料宜采用间歇式拌合设备生产，具有添加纤维等外掺料的装置。
● 改性沥青混合料的拌合时间应适当延长。
● 贮存过程中混合料温降不得大于10℃，贮存时间不宜超过24h；改性沥青SMA 混合料只限当天使用；OGFC 混合料宜随拌随用。
二、施工
（一）摊铺（2 条）
● 宜使用履带式摊铺机。摊铺温度不低于160℃。
● 改性沥青混合料的摊铺速度宜放慢至1～3m/min。
（二）压实与成型（3 条）
● 初压开始温度不低于150℃，碾压终了的表面温度应不低于90℃。
● 不宜采用轮胎压路机碾压。
● 振动压路机应遵循“紧跟、慢压、高频、低幅”的原则，不得采用轮胎压路机碾压，以防沥青混合料被搓擦挤压上浮，造成构造深度降低或泛油。
1K411043 掌握水泥混凝土路面施工技术
一、混凝土配合比设计、搅拌和运输
（一）混凝土配合比设计（2 条）
● 混凝土的配合比设计在兼顾技术经济性的同时应满足抗弯强度、工作性、耐久性三项指标要求；
● 高温施工时，混凝土拌合物的初凝时间不得小于3h，低温施工时，终凝时间不得大于l0h；
（二）搅拌（1 条）
1．搅拌设备应优先选用间歇式拌合设备
（三）运输（1 条）
1．混凝土拌合物从搅拌机出料到运输、铺筑完成的允许最长时间应符合规定。
二、混凝土面板施工
（一）模板
1．宜使用钢模板，木模板直线部分板厚不宜小于50mm，每0.8～lm 设1 处支撑装置；弯道部分板厚宜为15～30mm，每0.5～0. 8m 设1 处支撑装置。
（二）钢筋设置
（三）摊铺与振动
1．三辊轴机组铺筑混凝土面层
2．采用轨道摊铺机铺筑
3．采用人工摊铺混凝土——分两次摊铺时，上层混凝土的摊铺应在下层混凝土初凝前进行，且下层厚度宜为总厚的3/5。
（四）接缝
1．胀缝——设置胀缝补强钢筋支架、胀缝板和传力杆。缝中不得连浆。缝上部灌填缝料，下部胀缝板和安装传力杆。
2．传力杆的固定安装方法有两种。一种是端头木模固定传力杆安装方法，宜用于混凝土板不连续浇筑时设置的胀缝。另一种是支架固定传力杆安装方法，宜用于混凝土板连续浇筑时设置的胀缝。
3．横向缩缝采用切缝机施工，切缝方式有全部硬切缝、软硬结合切缝和全部软切缝三种。昼夜温差确定切缝方式。
4．热天施工时缝料宜与板面平，冷天缝料应填为凹液面，中心宜低于板面1～2mm。
（五）养护
采取喷洒养护剂或保湿覆盖等方式；在雨天洒水湿养护方式，不宜使用围水养护；昼夜温
差大于10℃以上的地区或日均温度低于5℃施工的混凝土板应采用保温养护措施。
养护时间不宜小于设计弯拉强度的80%，一般宜为14～21d。
（六）开放交通
在混凝土达到设计弯拉强度40%以后，可允许行人通过。混凝土完全达到设计弯拉强度后，
方可开放交通。
411044 熟悉城镇道路大修维护技术要点。新 案
一、微表处(Micro-Surfacing Technique)工艺
（一）工艺适用条件
1．原路面的强度满足设计要求、路面基本无损坏，经微表处大修后可恢复面层的使用功能。
（二）施工流程与要求
5．不需碾压成型，摊铺找平后必须立即进行初期养护，禁止一切车辆和行人通行。
6．通常，气温25～30℃时养护30min 满足设计要求后，即可开放交通。
二、旧路加铺沥青混合料面层工艺
（一）旧沥青路面作为基层加铺沥青混合料面层
（二）旧水泥混凝土路作为基层加铺沥青混合料面层
三、（旧水泥混凝土路面）加铺沥青面层技术要点
（一）面层水平变形反射裂缝预防措施
2．在沥青混凝土加铺层与旧水泥混凝土路面之间设置应力消减层，具有延缓和抑制反射裂
缝产生的效果。——土工织物
（二）面层垂直变形破坏预防措施
（三）板下基底处理要求
开挖式基底处理；非开挖式基底处理——钻孔注浆

1K412011 掌握城市桥梁结构组成与类型（3 个选择点）。选 新
一、桥梁基本组成与常用术语
（一）桥梁的定义
（二）桥梁的基本组成
1．桥跨结构：跨越障碍的主要承载结构，也叫上部结构。
2．桥墩和桥台（通称墩台）：支承桥跨结构并将恒载和车辆等活载传至地基的构筑物，也叫下部结构。
3．支座：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。
4．锥形护坡：在路堤与桥台衔接处设置的圬工构筑物，保证迎水部分路堤边坡的稳定。
（三）相关常用术语
1．净跨径：2．总跨径： 3．计算跨径：5．桥梁全长：
6．桥梁高度：7．桥下净空高度： 8．建筑高度： 9．容许建筑高度：
13.涵洞：多孔跨径的全长不到8m 和单孔跨径不到5m 的泄水结构物，均称为涵洞。
二、桥梁的主要类型
（一）按受力特点分
1．梁式桥——竖向荷载作用下无水平反力的结构。梁内产生的弯矩最大。
2．拱式桥——竖向荷载作用下，桥墩或桥台将承受水平推力，承重结构以受压为主。
3．刚架桥——梁和柱的连接处具有很大的刚性，在竖向荷载作用下，梁部主要受弯，而在柱脚处也具有水平反力，其受力状态介于梁桥和拱桥之间。
4．悬索桥——悬索为主要承重结构，自重轻，刚度差，有较大的变形和振动。
5．组合体系桥——斜拉桥也是组合体系桥的一种。
（二）其他分类方式
1．按用途划分2．按桥梁全长和跨径的不同分3．按主要承重结构所用的材料4．按跨越障碍的性质5．按上部结构的行车道位置分。
1K412012 掌握不同形式挡土墙的结构特点（2 个选择点）选
一、常见挡土墙的结构形式及特点。
常见的有现浇钢筋混凝土结构挡土墙、装配式钢筋混凝土·、砌体结构·、加筋·。按结构形式及特点分为重力式（形式简单，就地取材，施工简便，常用）、衡重式（墙胸坡陡，下墙倾斜，可降低墙高，减少基础开挖）悬壁式、扶臂式（比悬壁式受力条件好，高墙时较经济）柱板式（开挖较少，可预制拼装，快速施工）锚杆式、自立式（结构轻便、工程量省、可预制拼装，施工快速）加筋土式（可用于软弱地基，耐震性好，高3.6-12M，少占地，造价较低）。P41图1、3、4、5、7、9挡土墙基础地基承载力必须符合设计要求，经检测验收合格后方可进行后续施工，施工中应按设计规定施作挡土墙的排水系统、泄水孔、反滤层和结构变形缝，投入使用时，应进行墙体变形观测，确认合格要求。
二、挡土墙结构受力
挡土墙结构会受到土体的侧压力作用。(a)静止土压力(b)主动土压力(c)被动土压力
三种土压力中，主动土压力最小；静止土压力其次；被动土压力最大，位移也最大。
2013 掌握钢筋混凝土施工技术（钢筋、混凝土、模架）案
一、钢筋施工（9 个要点）
钢筋施工包括钢筋加工、钢筋连接、钢筋骨架和钢筋网的组成与安装等内容。
（一）一般规定
2.钢筋应按不同钢种、等级、牌号、规格及生产厂家分批验收，确认合格后方可使用。3.钢筋在运输、储存、加工过程中应防止锈蚀、污染和变形。
5.构件的吊环必须采用未经冷拉的HPB235热轧光圆钢筋制作，不得以其他钢筋替代。6．在浇筑混凝土之前应对钢筋进行隐蔽工程验收，确认符合设计要求。
（二）钢筋加工
1．钢筋弯制前应先调直。钢筋宜优先选用机械方法调直。当采用冷拉法调直时，HPB235钢筋冷拉率不得＞2％；HPB335、HPB400不得＞1％
5．钢筋宜在常温状态下弯制，不宜加热。钢筋宜从中部开始逐步向两端弯制，弯钩应一次变成。（6）加工过程中，应采取防止油渍、泥浆等污染和防止受损伤的措施。
（三）钢筋连接
1．热轧钢筋接头应符合设计要求。
(1)钢筋接头宜采用焊接接头或机械连接接头。⑵焊接接头应优先选择闪光对焊。
(4)普通混凝土中钢筋直径≤22mm时，可用绑扎连接，但受拉构件中的主钢筋不得采用绑扎连接。
2．钢筋接头设置
⑵钢筋接头应设在受力较小区段，不宜位于构件的最大弯矩处。（4）接头末端至钢筋弯起点的距离不得小于钢筋直径的10 倍。
（四）钢筋骨架和钢筋网的组成与安装
4．钢筋的混凝土保护层厚度
(4)应在钢筋与模板之间设置垫块，确保钢筋的混凝土保护层厚度。
二、混凝土施工（8 个要点）
混凝土的施工包括原材料的计量，混凝土的搅拌、运输、浇筑和混凝土养护等内容。
（一）原材料计量
骨料的含水率的检测，每一工作班不应少于一次。
（二）混凝土搅拌、运输和浇筑
■ 开始搅拌起，至开始卸料时止，延续搅拌的最短时间——搅拌机类型、搅拌机容量、坍落度
■ 混凝士拌合物的坍落度应在搅拌地点和浇筑地点分别随机取样检测。每一工作班或每一单元结构物不应少于两次。
2．混凝土运输
(3) 出现分层、离析现象，则应对混凝土拌合物进行二次快速搅拌。
(7) 采用泵送混凝土时，间歇时间不宜超过15min。
3．混凝土浇筑
(1)浇筑前的检查
■ 检查模板、支架的承载力、刚度、稳定性，
■ 检查钢筋及预埋件的位置、规格，
■ 原混凝土面上浇筑新混凝土时，相接面应凿毛，并清洗干净，表面湿润但不得有积水。
(2)混凝土浇筑
②混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。同一施工段的混凝土应连续浇筑，并应在底层混凝土初凝之前将上一层混凝土浇筑完毕。
（三）混凝土养护
2．洒水养护的时间，采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐水泥的混凝土，不得少于7d。掺用缓凝型外加剂或有抗渗等要求以及高强度混凝土，不少于14d。
3．当气温低于5℃时，应采取保温措施，不得对混凝土洒水养护。
三、模板、支架和拱架
（一）模板、支架和拱架的设计与验算（3 个要点）
3．设计模板、支架和拱架时应按表1K412013-2 进行荷载组合。
表中：①模板、拱架和支架自重②新浇筑混凝土、钢筋混凝土或圬工、砌体的自重力；③施工人员及施工材料机具等行走运输或堆放的荷载；④振捣混凝土时的荷载；⑤新浇筑混凝土对侧面模板的压力；⑥倾倒混凝土时产生的荷载；⑦其他可能产生的荷载，如风雪荷载、冬季保温设施荷载等。
4.验算模板、支架和拱架的抗倾覆稳定系数均不得小于1.3。
5．验算模板、支架和拱架的刚度时，其变形值不得超过下列规定：
(1)结构表面外露的模板挠度为模板构件跨度的1/400
(2)结构表面隐蔽的模板挠度为模板构件跨度的1／250
(3)拱架和支架受载后挠曲的杆件，其弹性挠度为相应结构跨度的1/400；
(4)钢模板的面板变形值为1.5mm
6．模板、支架和拱架的设计中应设施工预拱度。施工预拱度应考虑下列因素：
(1)设计文件规定的结构预拱度；
(2)支架和拱架承受全部施工荷载引起的弹性变形；
(3)受载后由于杆件接头处的挤压和卸落设备压缩而产生的非弹性变形；
(4)支架、拱架基础受载后的沉降。
（二）模板、支架和拱架的制作与安装（2 个要点）
2．支架立柱必须落在有足够承载力的地基上，立柱底端必须放置垫板或混凝土垫块。
5．支架或拱架不得与施工脚手架、便桥相连。
（三）模板、支架和拱架的拆除（2 个要点）
1．模板、支架和拱架拆除应符合下列规定：
（1）非承重侧模应在混凝土强度能保证结构棱角不损坏时方可拆除，混凝土强度宜为2.5MPa 及以上。
（2）承重模板、支架和拱架：P158
3．模板、支架和拱架拆除应遵循先支后拆、后支先拆的原则。在横向应同时卸落、在纵向应对称均衡卸落。
12014 掌握预应力混凝土施工技术（预应力混凝土；张拉－控制；先张；后张） 案
一、预应力混凝土配制与浇筑（3 个要点）
（一）配制
1．预应力混凝土应优先采用硅酸盐水泥、普通硅酸盐水泥，不宜使用矿渣硅酸盐水泥，不得使用火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥。
（二）浇筑
1．浇筑混凝土时，对预应力筋锚固区及钢筋密集部位，应加强振捣。
2．对后张构件应避免振动器碰撞预应力筋的管道。
二、预应力张拉施工
（一）基本规定（控制）（1 个要点）
2．预应力筋采用应力控制方法张拉时，应以伸长值进行校核。实际伸长值与理论伸长值的差值应符合设计要求；设计无规定时，实际伸长值与理论伸长值之差应控制在6%以内。
（二）先张法预应力施工（4 个要点）
施工程序：
制作张拉台座及底模—钢筋制安—预应力制安及张拉—模板安装--浇筑混凝土—混凝土养护—放张。
1．张拉台座应具有足够的强度和刚度，其抗倾覆安全系数不得小于1.5，抗滑移安全系数不得小于1.3。
3．同时张拉多根预应力筋时，各根预应力筋的初始应力应一致。
5．张拉过程中，预应力筋的断丝、断筋数量不得超过表1K412014-2 的规定。
6．放张预应力筋时混凝土强度不得低于强度设计值的75%。分阶段、对称、交错地放张。
先张法：
预应力构件
预应力筋
张拉台座
底模
（三）后张法预应力施工
管道安装；预应力筋安装；张拉；压浆四个环节
施工程序：
底模制作—钢筋制安—预应力孔道—外模—混凝土浇筑—混凝土养护—预应力安装—张拉—压浆—封锚
1．预应力管道安装应符合下列要求：
(1)管道应采用定位钢筋牢固地定位于设计位置。
(3)管道应留压浆孔与溢浆孔；曲线孔道的波峰部位应留排气孔；在最低部位宜留排水孔。
(4)管道安装就位后应立即通孔检查；堵塞应及时疏通。检查合格后及时端封堵，防止杂物进入。
2．预应力筋安装应符合下列要求：
(1)先穿束浇筑混凝土时应定时抽动、转动预应力筋。
(2)后穿束时，浇筑后应立即疏通管道，确保其畅通。
(3)混凝土采用蒸汽养护时，养护期内不得装入预应力筋。
(4)穿束后至孔道灌浆完成应防锈措施：
(5)在预应力筋附近进行电焊时，应对预应力筋采取保护措施。
3．预应力筋张拉应符合下列要求：
(1)混凝土强度应符合设计要求，设计未要求时，不得低于强度设计值的75%。
(2)曲线预应力筋或长度大于等于25m 的直线预应力筋，宜在两端张拉；长度小于25m 的直线预应力筋，可在一端张拉。同一截面有多束张拉筋，宜均匀交错设置在结构的两端。
⑶张拉前应根据设计要求对孔道的摩阻损失进行实测，以便确定张拉控制应力值和预应力的理论长值。
(4)采取分批、分阶段对称张拉。宜先中间，后上、下或两侧。5.表顺序51
(6)张拉过程中预应力筋断丝、滑丝、断筋的数量不得超过表1K41
