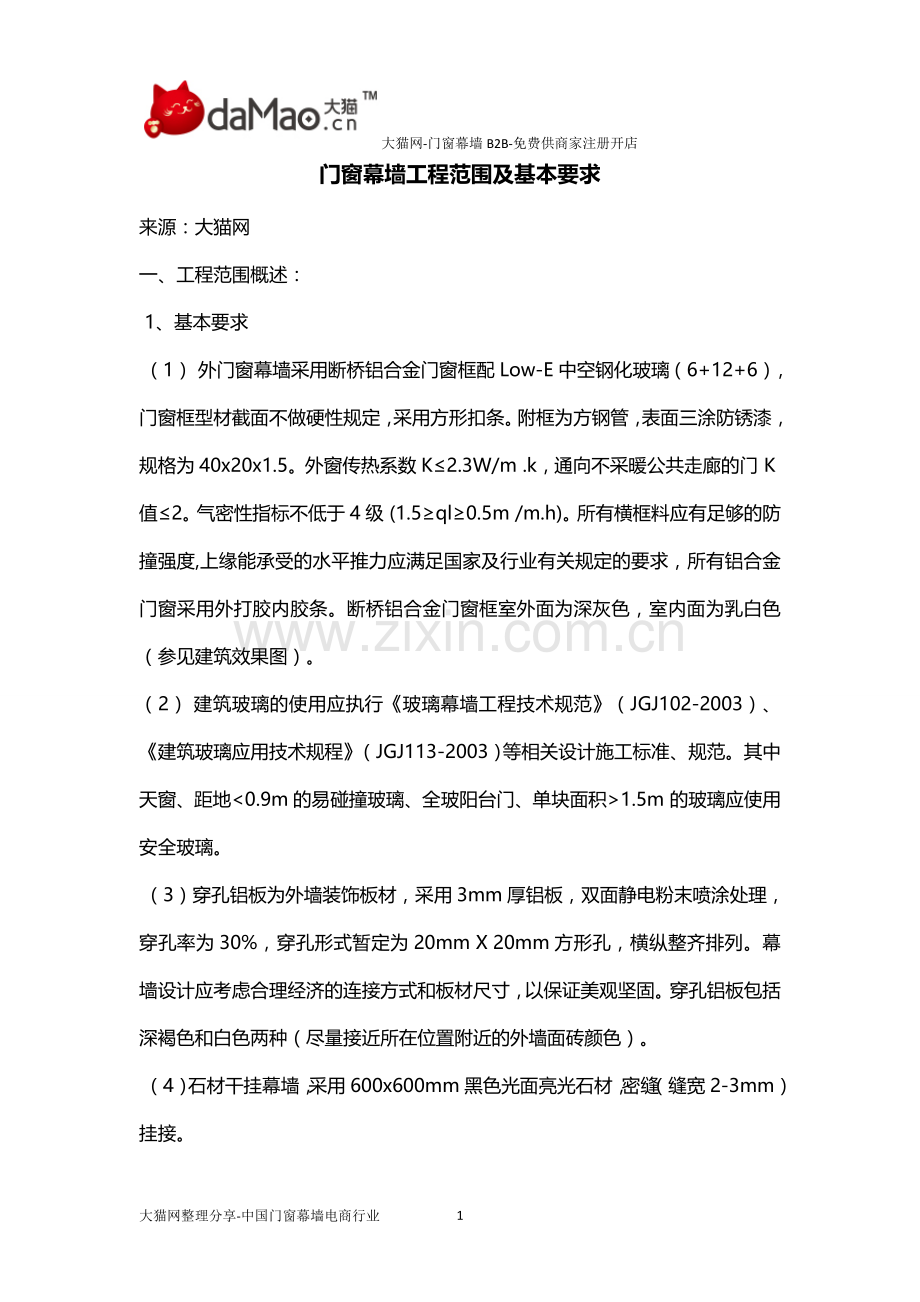

门窗幕墙工程范围及基本要求
来源：大猫网
一、工程范围概述：
 1、基本要求
 （1） 外门窗幕墙采用断桥铝合金门窗框配Low-E中空钢化玻璃（6+12+6），门窗框型材截面不做硬性规定，采用方形扣条。附框为方钢管，表面三涂防锈漆，规格为40x20x1.5。外窗传热系数K≤2.3W/m .k，通向不采暖公共走廊的门 K 值≤2。气密性指标不低于4级 (1.5≥ql≥0.5m /m.h)。所有横框料应有足够的防撞强度,上缘能承受的水平推力应满足国家及行业有关规定的要求，所有铝合金门窗采用外打胶内胶条。断桥铝合金门窗框室外面为深灰色，室内面为乳白色（参见建筑效果图）。
（2） 建筑玻璃的使用应执行《玻璃幕墙工程技术规范》（JGJ102-2003）、《建筑玻璃应用技术规程》（JGJ113-2003）等相关设计施工标准、规范。其中天窗、距地<0.9m的易碰撞玻璃、全玻阳台门、单块面积>1.5m 的玻璃应使用安全玻璃。
 （3）穿孔铝板为外墙装饰板材，采用3mm厚铝板，双面静电粉末喷涂处理，穿孔率为30%，穿孔形式暂定为20mm X 20mm方形孔，横纵整齐排列。幕墙设计应考虑合理经济的连接方式和板材尺寸，以保证美观坚固。穿孔铝板包括深褐色和白色两种（尽量接近所在位置附近的外墙面砖颜色）。
 （4）石材干挂幕墙，采用600x600mm黑色光面亮光石材，密缝（缝宽2-3mm）挂接。

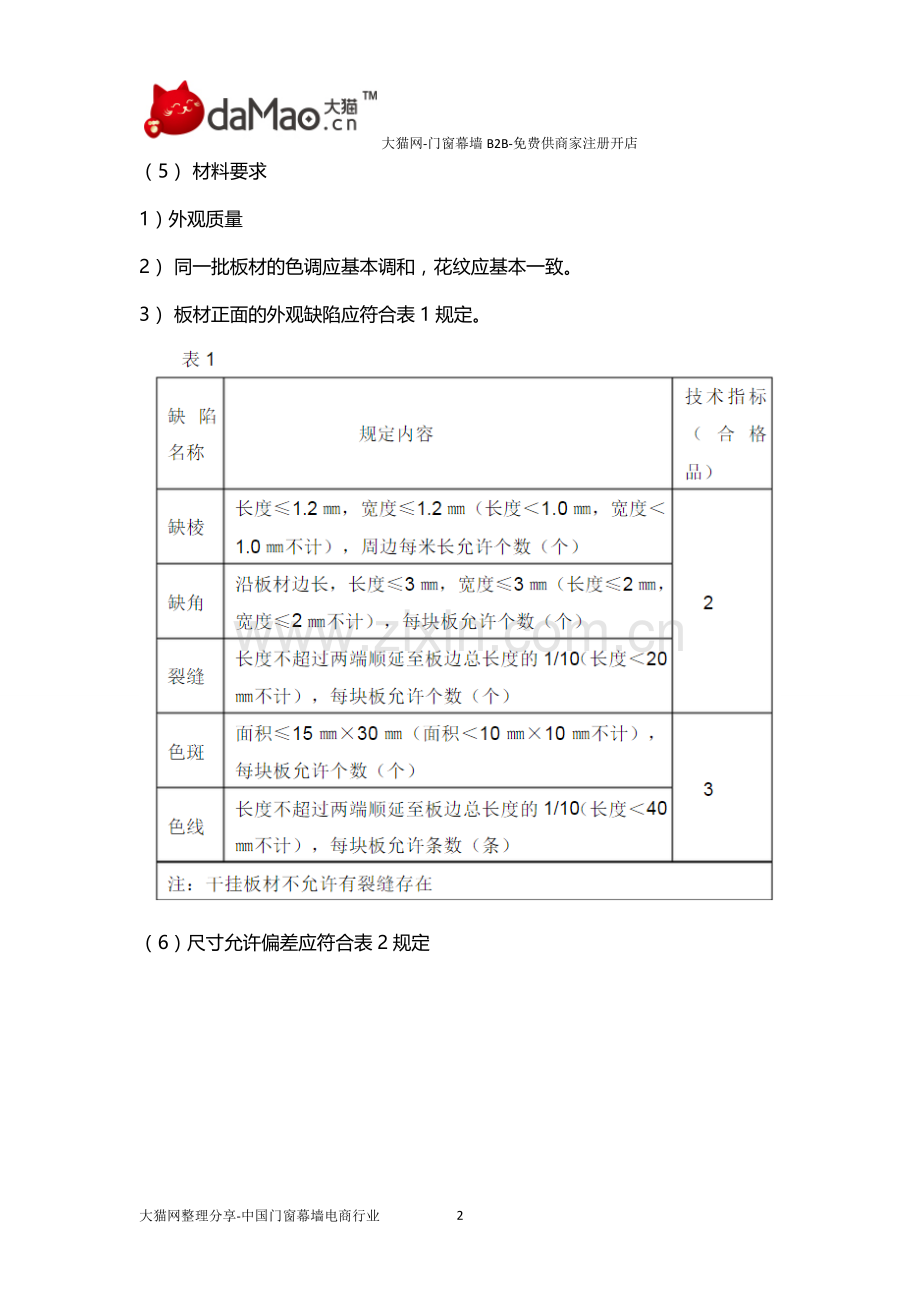

（5） 材料要求
1）外观质量
2） 同一批板材的色调应基本调和，花纹应基本一致。
3） 板材正面的外观缺陷应符合表1规定。

（6）尺寸允许偏差应符合表2规定

注：拼缝板材正面与侧面的夹角不得大于90°。
（7）各项物理性能指标
天然花岗石建筑板材的物理性能应符合表3的规定。

（8）验收标准（凡不注明日期的引用文件，其最新版本适用本标准）
1）产品质量不得低于封样样品质量，颜色必须按照业主要求确定。
2）抽样和接收条件应符合GB/T 3810.1的要求。
3） 外观质量按GB/T 18601标准试验方法进行。
4） 尺寸偏差按GB/T 18601标准试验方法进行。
5） 体积密度、吸水率按GB/T 9966.3标准试验方法进行。
6） 压缩强度按GB/T 9966.1标准试验方法进行。
7）弯曲强度按GB/T 9966.2标准试验方法进行。
8） 外墙石材样式
（9）石材颜色：以封样样品为准。
（10） 异型配件颜色：以封样样品为准。
（11） 具体样式，以封样样品为准。
二、门窗幕墙设计
业主提供的招标图纸是指导性质的图纸，显示外观上的要求及门窗幕墙与结构之间的关系。投标人必须根据以下设计要求，充分考虑到在设计时所有的技术性问题，对招标图纸进行深化设计，以确保本门窗幕墙工程按标书要求顺利实施。
大猫网-门窗幕墙行业B2B电子商务交易平台
1、门窗幕墙建筑设计：
（1）门窗幕墙性能要求：
玻璃门窗幕墙的风压变形、雨水渗漏、保温隔热、平面内变形、隔声、耐撞击等门窗幕墙技术性能及所有结构设计安全性能，应符合相应国家标准中的一级品标准，在验收时，必须出具权威部门的有效证明。 门窗幕墙的性能应满足并不局限于下列项目：
1）风压变形性能：
门窗幕墙在风荷载标准作用下，其主要受力杆件相对挠度不应大于L/180(L为受力杆件长度)，绝对挠度不应大于2Omm，玻璃跨中最大挠度值不得大于a/l00(为玻璃短边长度)，绝对挠度值小于30mm，门窗幕墙工程对两要求均应满足。
2）雨水渗漏性能：
门窗幕墙在水以4L/min.m2的流量平均地喷淋下，能承受的风压力应大于等于1.6KPa，在此值范围内，门窗幕墙在风雨共同作用下，其内表面应无渗漏现象。
3） 空气渗透性能：
门窗幕墙的空气渗透性能应在lOPa的内外压力差下，其空气渗透量不应大于0.O5m3/m.h。
4）平面内变形性能
门窗幕墙平面内变形性能应符合在设计允许的相对位移范围内，门窗幕墙不应损坏。
5）防噪音性
采取有效的措施将因金属构件热涨冷缩及因结构件挠曲而产生的爆裂声和摩擦声减至最低限度。
6）门窗幕墙热量吸收与热断裂性能
门窗幕墙应考虑玻璃在阳光照射下的热量吸收与热断裂性能，玻璃热应力计算值必须小于玻璃容许应力值。
7） 门窗幕墙耐撞击性能
门窗幕墙的耐撞击性能应大于等于140N.M/sec。
8） 隔声性能
玻璃门窗幕墙须对各类声源进行有效隔声，其隔声量应大于等于32dB。
（2）门窗幕墙建筑构造要求：
1）在易发生渗漏的部分应设置流向室外的泄水孔。
 2） 建筑门窗幕墙应采用硅酮密封胶进行嵌缝。
3） 建筑门窗幕墙在易产生冷凝水的部位，应设冷凝水排出管道。
4）全面避免不同电位的金属的直接接触。在无可避免情况下，用绝缘膜或垫片有效地分隔不同电位的金属。
5） 门窗幕墙承包商应根据招标图示意范围和对立面结构伸缩缝处予以优化设计，确保连接处能满足门窗幕墙所有的设计要求。
（3）门窗幕墙的安全要求：
1）门窗幕墙的防火设计应符合 《建筑设计防火规范》GBJl6-87.2001
2）建筑门窗幕墙应形成自身的防雷体系，并应与主体结构的防雷体系可靠地连接，符合GB50057的有关规定。
 三、 门窗幕墙结构设计：
1、 一般规定
（1） 伸缩缝需采用成品材料，与两侧门窗幕墙有可靠的连接，由承包商负责。
（2）门窗幕墙及其连接件应具有承载能力、刚度。
（3） 门窗幕墙构件设计时，在重力荷载、风荷载、地震作用、温度作用和主体结构位移影响下，应具有安全性。
（4）门窗幕墙应按上述效应组合中的最不利荷载和作用效应进行设计。
 2、结构设计荷载和作用：
本标书中结构设计荷载的数字只作基本设计要求，同时投标人必须满足中国及长春市的有关规定和技术要求。如这些规定和技术要求与标书中有任何相冲突之处，均以较严格者为准。
（1） 风荷载：风荷载基本风压值标准按长春市最新的规范及标准。
（2） 结构和构件变形：门窗幕墙设计需考虑在正常使用情况下，建筑物的结构性能及构件的变形。 大猫网-门窗幕墙行业B2B电子商务交易平台

（3）地震：建筑门窗幕墙设计及安装需满足长春地区建筑抗震设计规范GB50011-2001。抗震设防按8度等级，防火按一级。
（4） 温度：门窗幕墙设计按温差80℃考虑计算。
 3、 石材幕墙设计：
      根据图纸和相应的设计规范及标准，设计并深化石材干挂的各项技术要求、主附配件的规格和各个节点，并提供有效的施工方案。
四、门窗幕墙的材料：
分包商负责选购本工程所用全部材料，本工程所用的全部材料必须符合国家标准、行业标准以及相关的技术规范，必须为全新并没有缺陷的，完全符合此标书和有关图纸的设计要求。另外分包商必须提供材料制造商的书面保证或有关的物料试验报告以确认材料的质量及与其它材料的配合性。业主对任何材料的批准并不减轻分包商应负的任何责任。
1、 铝合金材料 ：
铝合金型材在表面处理前后，均应能符合6003－T5或6003A－T5铝合金的机械性能的要求，即受拉和受压强度≥85.5N/ mm2或124.4N/mm2， 受剪强度≥ 449.6N/ mm2，或 72.2N/ mm2。型材表面质量不允许有裂纹、起皮、腐蚀和气泡存在。由模具造成的纵向挤压深度不得超过0.05mm。
（1） 门窗幕墙框架所用铝合金型材的壁厚应依照结构计算，截面的壁厚不得小于3mm（幕墙）、1.4mm（门窗），以确保门窗幕墙能符合设计要求。
 （2）铝合金材料出厂应附有母材、产品和制作成型构件的质量保证书。
（3） 铝合金分类
1）按隔热性能分

2） 按表面处理方式分铝合金型材按照表面处理方式，又可分为氟碳喷涂、粉末喷涂、阳极氧化、电泳四种材料。

3）光亮度：
涂层面的光亮度从60。角测得是25％～35％中亮度。
 4）干膜硬度：
使用F级铅笔作 「干膜硬度试验」，涂层无被划断现象。
 5） 耐磨损性：
涂层耐磨耗系数至少为40。
 6） 抗化学性：
在使用10％盐酸或碱性建筑用砂浆试验15分钟后，涂层无起皮、失黏或外观发生变化的现象。
 7）耐湿性：
试件在试验箱中相对湿度为100％的环境下经历3000小时的作用下，其表面只允许呈现少量8号尺寸大小的起皮现象。
8）盐水喷洒试验：
将试件暴露在1000F(37.8℃)的5％盐水喷洒下3000小时，起皮现象评分至少为8，水平刻划线评分至少为7。
10） 封胶兼容性
密封胶与涂层兼容并对涂层无不利影响。
2、 玻璃
除特殊说明外，门窗玻璃均采用“6+12+6” 中空 “low- E”钢化玻璃，门窗及单块玻璃大于1.5平方米的门窗玻璃均采用钢化安全玻璃。
 （1）一般要求
根据本项目设计要求，承包商所提供的玻璃应具有上佳的装饰效果和采光作用，并能根据使用环境的要求，具有良好的隔音降噪、阳光控制、减少热传递、防震抗冲击等适应和改善建筑环境的功能。
（2）玻璃的外观质量及尺寸偏差要求：
1） 玻璃在外观上不允许存在夹胶层气泡、裂痕、爆边、叠差、磨伤、脱胶等缺陷。
2） 玻璃长度、宽度和对角线尺寸允许偏差为士2mmn。
3）玻璃弯曲度不得超过0.30% 。
（3）所有玻璃应符合或超越相应的规范要求，钢化玻璃必须在防爆炉内经过3
小时热处理以防止自爆。大猫网-门窗幕墙行业B2B电子商务交易平台

 3、结构胶、密封胶：
（1）一般要求：
1） 承包商应使用结构硅酮密封胶和耐候硅酮密封胶，必须是国家认可的产品，符合国标GB16776性能标准。
2） 门窗幕墙使用的结构密封胶必须为中性固化胶，承包商不得使用已过期的产品。
3） 在使用密封胶时，一定要严格遵守材料制造商关于产品使用及接缝尺寸限制的书面说明。
4 ）所有混合的密封胶不得现场配制。
5）同一门窗幕墙工程应采用同一品牌的结构硅酮密封胶与耐候硅酮密封胶。密封胶必须经过指定的试验，应有统一的兼容性实验报告证实符合设计要求才能使用。
6）密封胶的颜色需事先经过业主及建筑师同意方可采用。
 （2） 性能要求：
1） 耐候硅酮密封胶:  5.3.2.1.a 密度:1.5±0.1g/cm3。
2） 5.3.2.1.b 挤出型:≥8OmL/min。
3） 5.3.2.1.c 适用时间:≤3h 。
4） 5.3.2.1.d 表干时间: ≤ 6h
5） 5.3.2.1.e 完全固化时间:≤14d 。
6） 5.3.2.1.f 下垂度 (N型):0mm 。
7） 5.3.2.1.g 低温柔性:-30℃
8） 5.3.2.1.h 邵氏硬度:≥26
5.3.2.1.i 极限拉伸强度: ≥1.4MPa 。
 5.3.2.1.j 撕裂强度:≥3.8N/mm 。
5.3.2.1.k 定伸黏结性(定伸160%)黏结和内聚破坏面积:≤5%。
5.3.2.1.l 热-水循环后定仲黏结性(定伸160%)黏结和内聚破坏面积: ≤5%。
5.3.2.1.m.水-紫外光照射后定伸黏结性(定仲160)黏结邪内聚破坏面
积:≤5% 。
5.3.2.2 结构硅酮密封胶:
5.3.2.2.a 有效期及施工温度: 中性双组份：9月(10～30℃)。 中性单组份：9-12月(5～48℃)。
5.3.2.2.b 使用温度：-48～88℃。
5.3.2.2.c 操作时间：≤3Omin 。
 5.3.2.2.d 表干时间：≤3h。
5.3.2.2.e 初步固化时间(25℃) ：7d。
 5.3.2.2.f 邵氏硬度：35～45度。
5.3.2.2.g 黏结拉伸强度 (H型试件) ：≥0.7N/m㎡。
5.3.2.2.h 延伸率 (亚铃型) ：≥100%。
 5.3.2.2.i 黏结破坏 (H型试件) ：不允许。
5.3.2.2.j 内聚力(母材)破坏率：10O%。
5.3.2.2.k 剥离强度 (与玻璃、铝) ：5.6-8.7N/mm(单份组)
 5.3.2.2.l 撕裂强度:(B摸) ：4.7N/mm。
 5.3.2.2.m 抗臭氧及紫外线拉伸强度：不变。
  5.3.2.2.n 污染和变色：无污染、无变色。
 5.3.2.2.o 耐热性：15O℃。
5.3.2.2.p 热失重：≤10%。
 5.3.2.2.q 热淌性：≤2.5MM。
 5.3.2.2.r 冷变形 (蠕变) ：不明显。
 5.3.2.2.s 升观：无龟裂、无变色。
5.3.2.2.t 完全固化后的变位承受：12.5%≤δ≤50%。
4、密封垫与密封胶条:
（1） 密封垫和密封胶条应采用黑色高密度的三元乙丙橡胶(EPDM)制品，并符合中国国家现行标准《建筑橡胶密封垫预成实芯硫化的结构密封垫用材料》GBl0711的有关规定。
（2）密封垫应挤压成块，密封胶条应挤压成条，邵式硬度为70±5，并具有20%～35%的压缩度。
5、不锈钢构件
不锈钢构件应采用lCRl8NIGTI不锈钢并符合有关国家规定。所有锚件和扣件挂贴连接件应为不锈钢材料，每一螺帽和螺栓应配备不锈钢弹簧垫圈。或者采用性能不低于不锈钢的其它材料，并最终需经过业主和建筑师的确认。
6、一般钢构件
（1）  门窗幕墙构件的钢材应符合中国国家标准 《碳素结构钢》GB700、《低合金高强度结构钢》GBl597。
（2）  门窗幕墙与钢结构连接所用过渡钢材，应采用碳素结构钢，钢材的尺寸及组合需符合门窗幕墙的整体荷载要求。
（3）  石材幕墙所用主副龙骨的钢材表面应进行表面预处理加工，并进行防腐热镀锌处理。
（4）用于混凝土墙面锚固的锚固件，应采用高强度钢材，并进行热浸镀锌处埋。
7、  聚乙烯发泡材料:
（1）聚乙烯发泡材料其密度不应大于0.037g/cm3。
（2）聚乙烯发泡材料必须具有与密封胶的兼容性试验合格报告。
（3） 聚乙烯发泡材料的性能应符合以下的规定:
大猫网-门窗幕墙行业B2B电子商务交易平台

（4） 所有外墙石材应无瑕疵、缺陷或颜色不一致的问题。如有以上问题出现，业主有权责令中标单位在要求的期限内更换合适的石材；
（5） 所有的外露石材表面均用同一表面处理方法（特别注明除外）。不允许石材表面出现析碱、水渍等；
（6） 凡因以上质量问题造成的一切材料更换和其它费用均由中标单位承担；
8、五金件:
五金件与门窗幕墙框件紧密连接，锁件须保持框件对雨水的抗渗性能，外露锁盖配合门窗幕墙或窗框件的颜色做表面处理。
六、 门窗幕墙构件制作:
1、一般规定：
（1）承包商应对门窗幕墙的施工准确性负责，承包商在构件制作前应对设计施工图进行核对，并应对己建结构进行覆测，确认结构安装所产生的误差值，按实测的结果调整幕墙，并经业主及建筑师同意后方可加工组装。
（2）所有幕墙所用铝合金应保证表面处理包括颜色和镀膜厚度应均匀一致，并与幕墙主框料质量、外观一致。
（3） 产品的切割和加工工作应在厂内完成。
（4） 门窗幕墙完成制作后应立即进行产品表面的保护措施，以防止受到污染或损坏。
2、 玻璃门窗幕墙构件加工和组装精度：
（1）承包商所提供的构件，其表面处理、加工和组合均应由熟练工人以行业内最高水平的施工手法，达到同类工程的最高质量要求。
（2）门窗幕墙构件在截料前必须进行直线度检测，如直线度超过允许偏差0，5L/l000，必须校直至允许偏差范围内。
（3） 门窗幕墙构件截料允许偏差应符合以下要求:
1）构件截料长度允许偏差为±lmm。
2）构件截料端头角度允许偏差为≤-10°
3） 构件截料端部不应有明显变形，其毛刺不大于0.2mm 。
 （4）玻璃门窗幕墙构件装配后，每边对角线允许偏差≤±2mm 。
