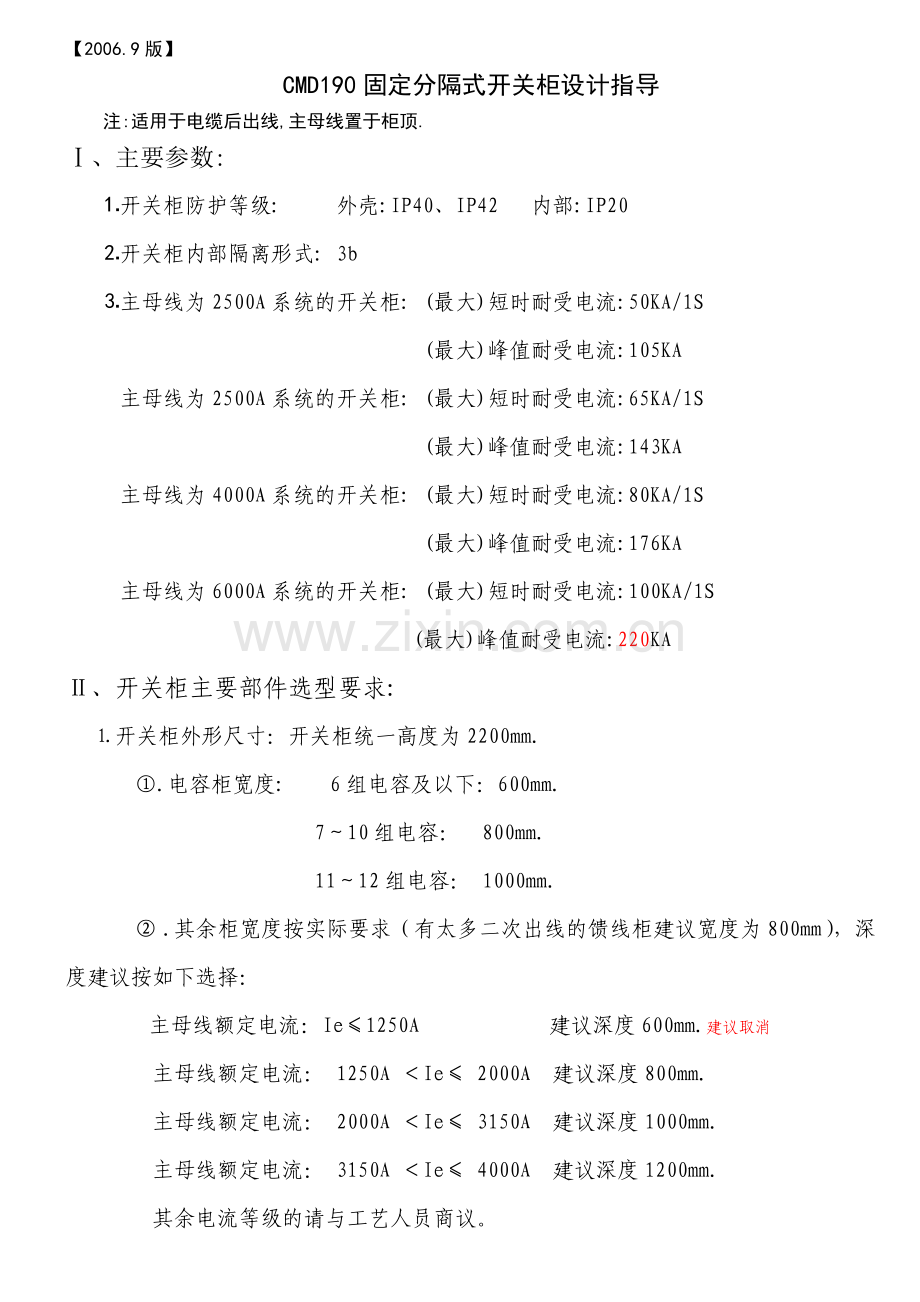

【2006.9版】
CMD190固定分隔式开关柜设计指导
注:适用于电缆后出线,主母线置于柜顶.
Ⅰ、主要参数:
⒈开关柜防护等级: 外壳:IP40、IP42 内部:IP20
⒉开关柜内部隔离形式: 3b
⒊主母线为2500A系统的开关柜: (最大)短时耐受电流:50KA/1S
(最大)峰值耐受电流:105KA
主母线为2500A系统的开关柜: (最大)短时耐受电流:65KA/1S
(最大)峰值耐受电流:143KA
主母线为4000A系统的开关柜: (最大)短时耐受电流:80KA/1S
(最大)峰值耐受电流:176KA
主母线为6000A系统的开关柜: (最大)短时耐受电流:100KA/1S
(最大)峰值耐受电流:220KA
Ⅱ、开关柜主要部件选型要求:
⒈开关柜外形尺寸：开关柜统一高度为2200mm.
①.电容柜宽度: 6组电容及以下：600mm.
7～10组电容： 800mm.
11～12组电容： 1000mm.
② .其余柜宽度按实际要求（有太多二次出线的馈线柜建议宽度为800mm），深度建议按如下选择：
主母线额定电流：Ie≤1250A 建议深度600mm.建议取消
主母线额定电流： 1250A ＜Ie≤ 2000A 建议深度800mm.
主母线额定电流： 2000A ＜Ie≤ 3150A 建议深度1000mm.
主母线额定电流： 3150A ＜Ie≤ 4000A 建议深度1200mm.
其余电流等级的请与工艺人员商议。

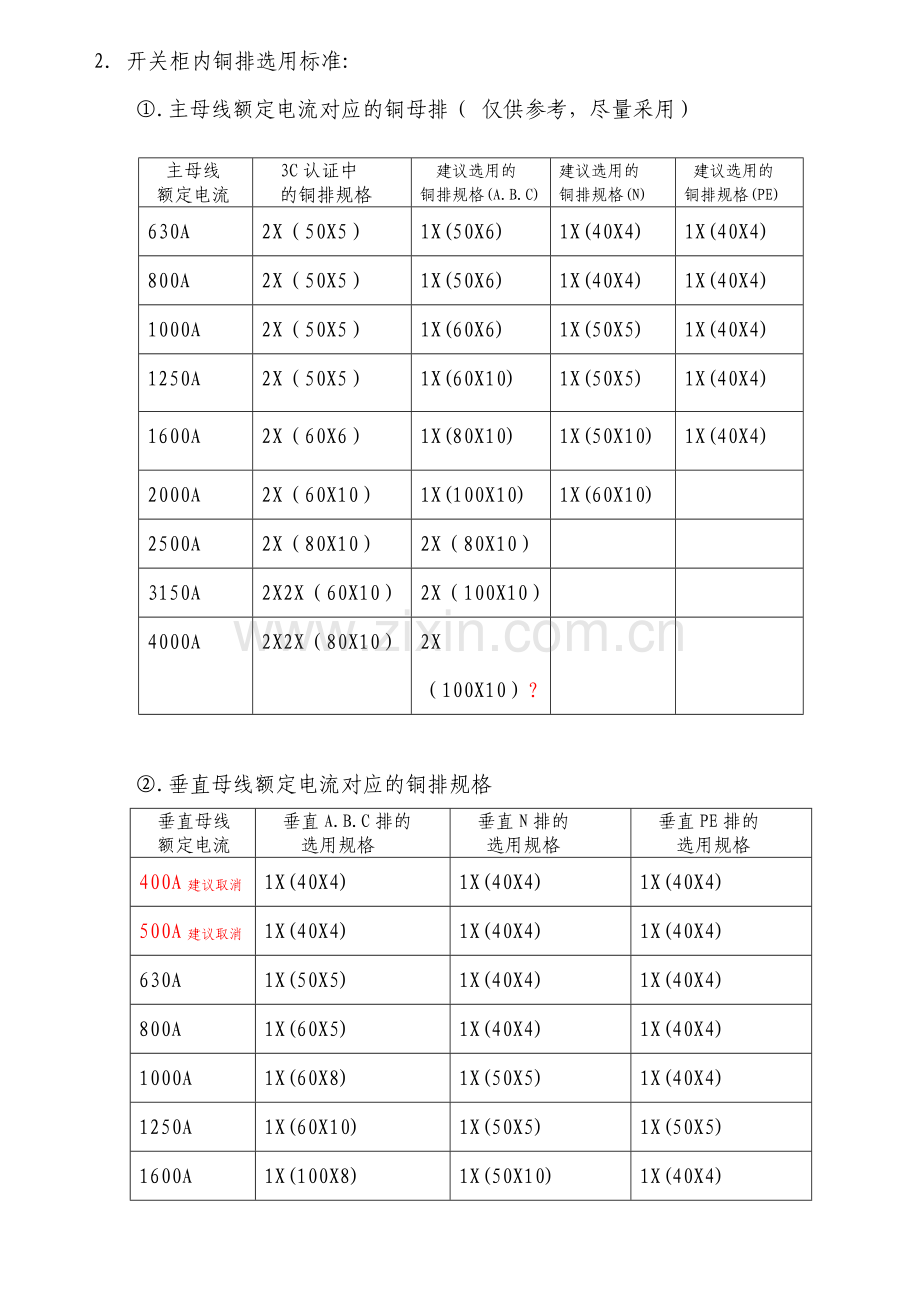

2．开关柜内铜排选用标准:
①.主母线额定电流对应的铜母排（ 仅供参考，尽量采用）
主母线
额定电流
3C认证中
的铜排规格
建议选用的
铜排规格(A.B.C)
建议选用的
铜排规格(N)
建议选用的
铜排规格(PE)
630A
2X（50X5）
1X(50X6)
1X(40X4)
1X(40X4)
800A
2X（50X5）
1X(50X6)
1X(40X4)
1X(40X4)
1000A
2X（50X5）
1X(60X6)
1X(50X5)
1X(40X4)
1250A
2X（50X5）
1X(60X10)
1X(50X5)
1X(40X4)
1600A
2X（60X6）
1X(80X10)
1X(50X10)
1X(40X4)
2000A
2X（60X10）
1X(100X10)
1X(60X10)

2500A
2X（80X10）
2X（80X10）

3150A
2X2X（60X10）
2X（100X10）

4000A
2X2X（80X10）
2X（100X10）?

②.垂直母线额定电流对应的铜排规格
垂直母线
额定电流
垂直A.B.C排的
选用规格
垂直N排的
选用规格
垂直PE排的
选用规格
400A建议取消
1X(40X4)
1X(40X4)
1X(40X4)
500A建议取消
1X(40X4)
1X(40X4)
1X(40X4)
630A
1X(50X5)
1X(40X4)
1X(40X4)
800A
1X(60X5)
1X(40X4)
1X(40X4)
1000A
1X(60X8)
1X(50X5)
1X(40X4)
1250A
1X(60X10)
1X(50X5)
1X(50X5)
1600A
1X(100X8)
1X(50X10)
1X(40X4)
2000A
1X(100X10)
1X(60X10)
1X(40X4)
注.:垂直母线额定电流＝所有出线回路实际电流的总和X额定分散系数.

出线电路数
额定分散系数
2与3
0.9
4与5
0.8
6～9(包括9)
0.7
10及以上
0.6
③.出线开关铜排或导线的选用规格 额定分散系数:

3.开关柜隔室的选用规格:(开关柜的有效安装高度为1700mm)
①.断路器隔室规格:
CMD190型 低压开关柜塑壳断路器占用隔室高度对应表
隔室高度(mm)
断路器型号
S1
S2
S3
S5-400
S5-630
S6
NS100/250
NS400/630
CM1-63
CM1-100
CM1-160/225
CM1-400
CM1-630
150/2
√
√

√
√

200/2
√
√

√ 限160

√
√
√ 限160

250/2
√
√

√ 限160

√
√
√ 限160

150
√
√

√
√

200
√
√
√不推荐

√

√
√
√

250
√
√
√
√

√
√ 限400

√
√
√

300

√
√

√
√ 限400

√
√

350

√
√
√

√

√
√
400

√
√
√

√

√
√
450

√
√
√

√

√
√
500

550

600

650

隔室深度(mm)
225
225
250
250
250
250
225
250
225
225
225
250
250
注: 1、表中打“√”栏，则表示为标准配置。
2、凡横装3极断路器，对中式机构门开孔均按——横向对中，纵向右偏50mm 。
3、表中二分之一单元同厂家元件可混装。原则上小电流在左，大电流在右。如：200/2高单元，左边装S1，右边装S2。
4、二分之一隔室单元回路额定电流≤125A；两开关机构开孔间距250mm。
5、隔室安装深度一般为225mm和250mm两种。电流互感器规格：＜400A为30型；≥400A为40Ⅱ型。
6、电容柜隔室分为700+1000，开孔配QSA400上偏75左偏26.5；配QSA630，OESA400，630上偏75左偏147；OESA800上偏75左偏178.5。
7、水平、垂直返线母排最大2(10X100)；馈电柜垂直排：600宽1(10X80),800宽2(10X80)；有效安装高度=1700；以50mm为基本模数。

②. 隔室的有效开孔面积和标准开孔:

二分之一隔室门有效开孔 单隔室门有效开孔
注：阴影为无效区域。
③.进线柜、电容柜和其它柜的面板分隔形式

进线柜 联络柜 电容柜

馈线柜 框架开关混装 双电源混装柜
④.电度表隔室规格以及开孔尺寸:

正面计量 600宽背面计量 800宽背面计量
Ⅲ、开关柜标识的加贴和要求:
①. 开关柜柜号标识:
每台开关柜前、后均应有，采用尼龙螺钉铆接。
②. 回路名称标识:
开关柜正面每个隔室的左或右上方（铰链侧）、柜后电度表室、出线柱头均应加贴回路名称标识，
③. 面板二次元件的操作标识:
④. 有电危险标识:

注：小号带电标识用于前门用三角型门锁，大号带电标识用于内部封板。
⑤. 三角型锁芯门锁的安装要求:
当配电柜正面的门，在无机械联锁情况下且门开启后有触电危险（正面防护等级小于IP2X）时，如：水平母线上封门，返线室空门，电容柜接触器前大门等。必须选用三角型锁芯门锁并在正方加贴有电危险标识，以提醒操作者有触电危险。（下图）

⑥. 特殊操作方式的标识:
Ⅳ:开关柜附件:
垂直母线观察窗、门锁、母线夹、绝缘支撑件.
Ⅴ.其它:
①. 一般出线回路无要求时,一般不加出线指示灯.
②. 一、二次元器件尽量安装在柜前.
