EPLAN图框绘制

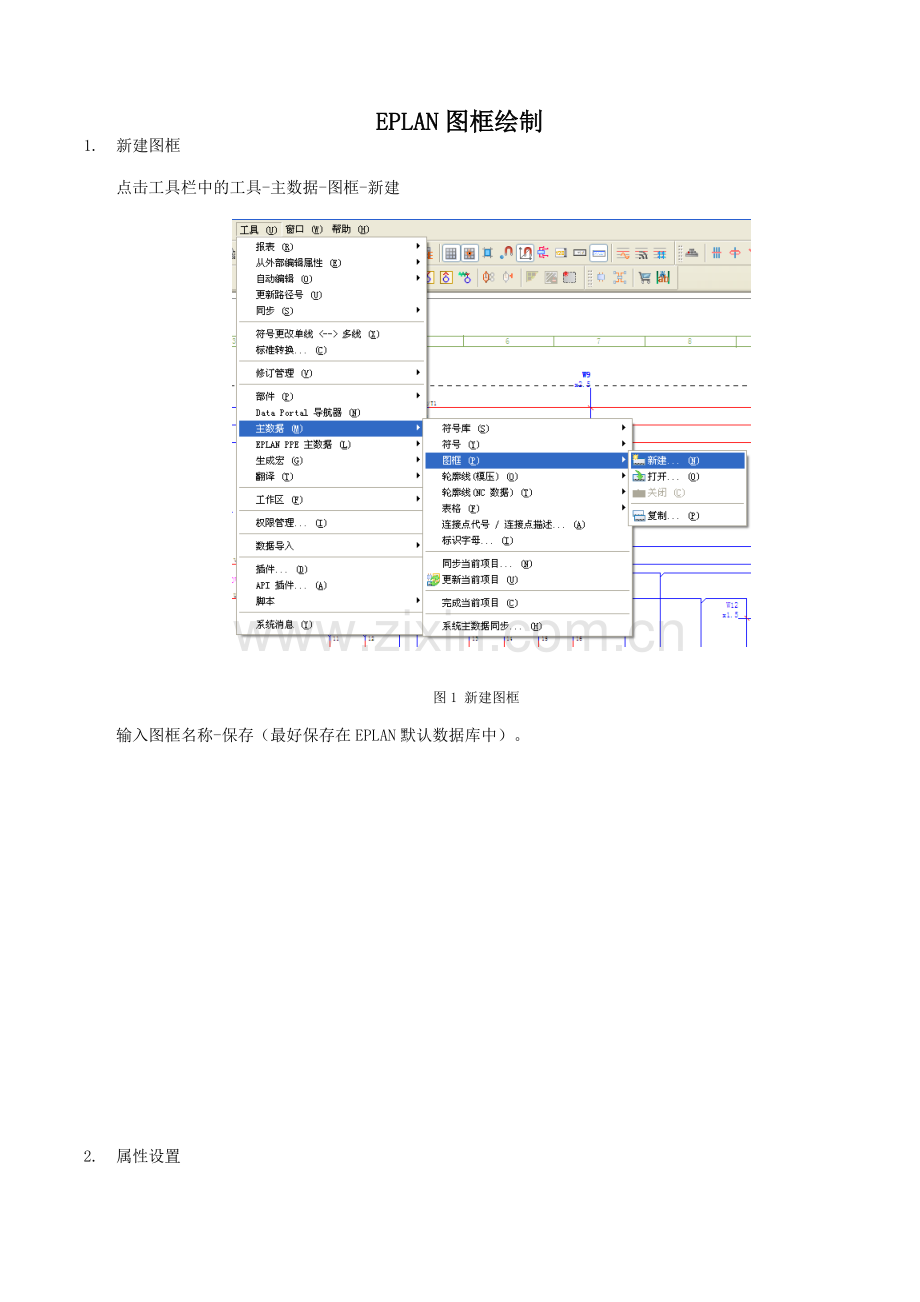

1. 新建图框
点击工具栏中的工具-主数据-图框-新建

图1 新建图框
输入图框名称-保存（最好保存在EPLAN默认数据库中）。

2. 属性设置

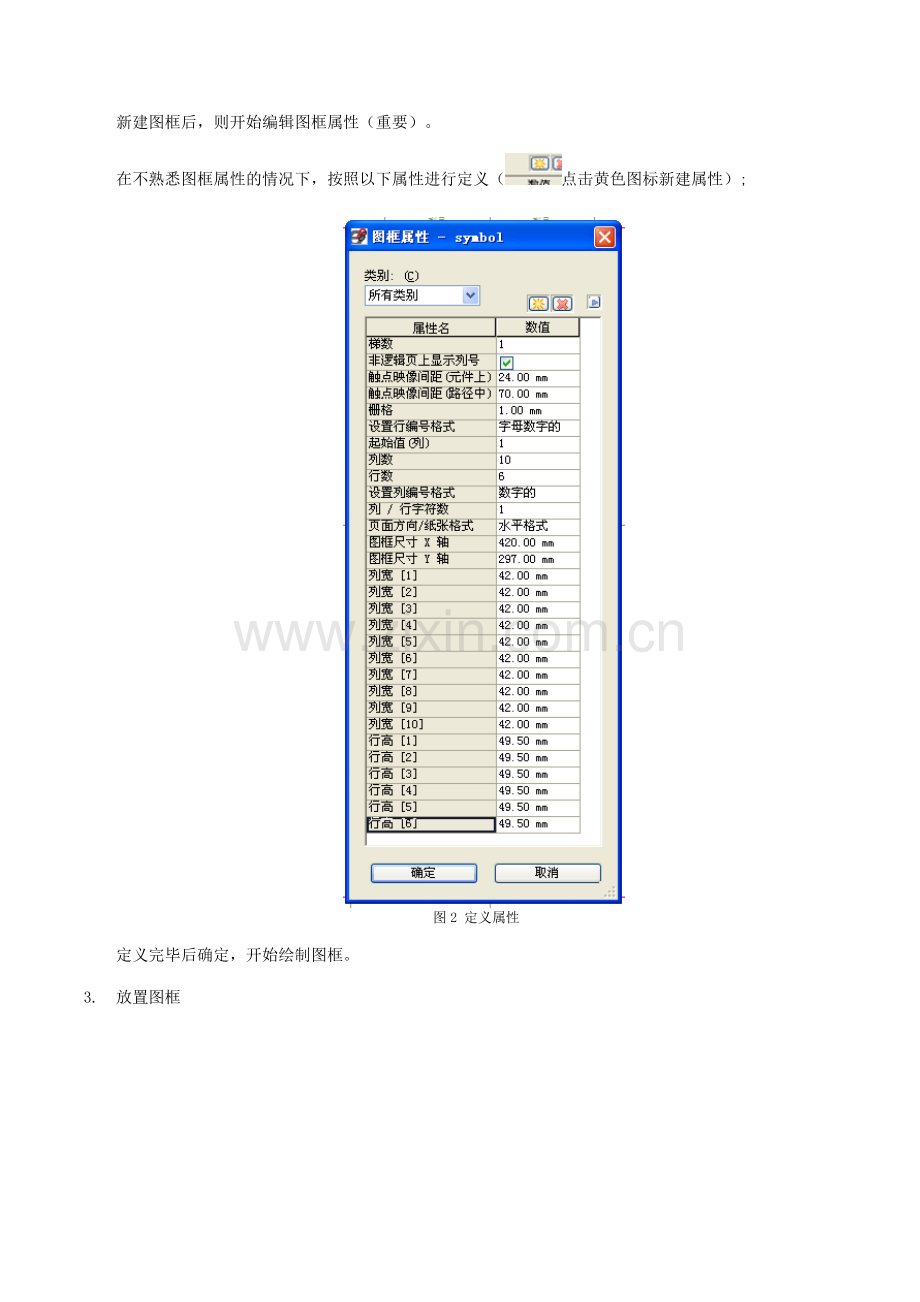

新建图框后，则开始编辑图框属性（重要）。
在不熟悉图框属性的情况下，按照以下属性进行定义（点击黄色图标新建属性）;
图2 定义属性
定义完毕后确定，开始绘制图框。
3. 放置图框
EPLAN插入一个任意长方形，双击编辑属性；

图3 定义图框大小
外图框属性：起点：0mm，0mm 终点：420mm，297mm
内图框属性：起点：5mm，5mm 终点：415mm，292mm
定义完毕后效果如下图：

图4 效果图
定义图框文本
4. 定义栅格
接下来为插入文本做准备，定义栅格目的是为了放置文本时能保证精确的位置。
定义列间距：420/10=42,定义行：297/6=49.5
栅格间距均除以2（位置文本放中间位置）；
则应该定义栅格A为：21mm；栅格B为；24.75
点击工具栏中的选项-设置。
图1 栅格设置
在设置界面中选择用户-图形的编辑-2D-下拉到标准栅格尺寸
填入上述栅格A，B的大小（21、24.75）
5. 插入位置文本
插入列号：
选择栅格A，
点击工具栏中的插入-特殊文本-列文本-放置

图2 插入列文本
放置位置如下图：

图3 插入列效果图
插入行号：
如上述步骤，选择栅格B，
点击工具栏中的插入-特殊文本-行文本-放置
效果图：

图4 插入行效果图
由于栅格大小问题，导致放置的文本不在两框中间，则应把栅格数据还原，然后选择较小栅格，调整其位置于两框中间。
6. 图框的收尾
行、列文本均放置好后，再用直线画出一些轮廓，如图

7. 标题栏的绘制
标题栏的绘制主要为版块的绘制及特殊文本的放置，其中版块的绘制只需使用绘图栏进行编辑即可。
而特殊文本的放置可以根据需要选择性的进行放置，具体操作如下;
例：插入页码
工具栏-插入-特殊文本-页属性

在位置代号一栏中点击，找到页号一栏，点击确定-放置即可。
