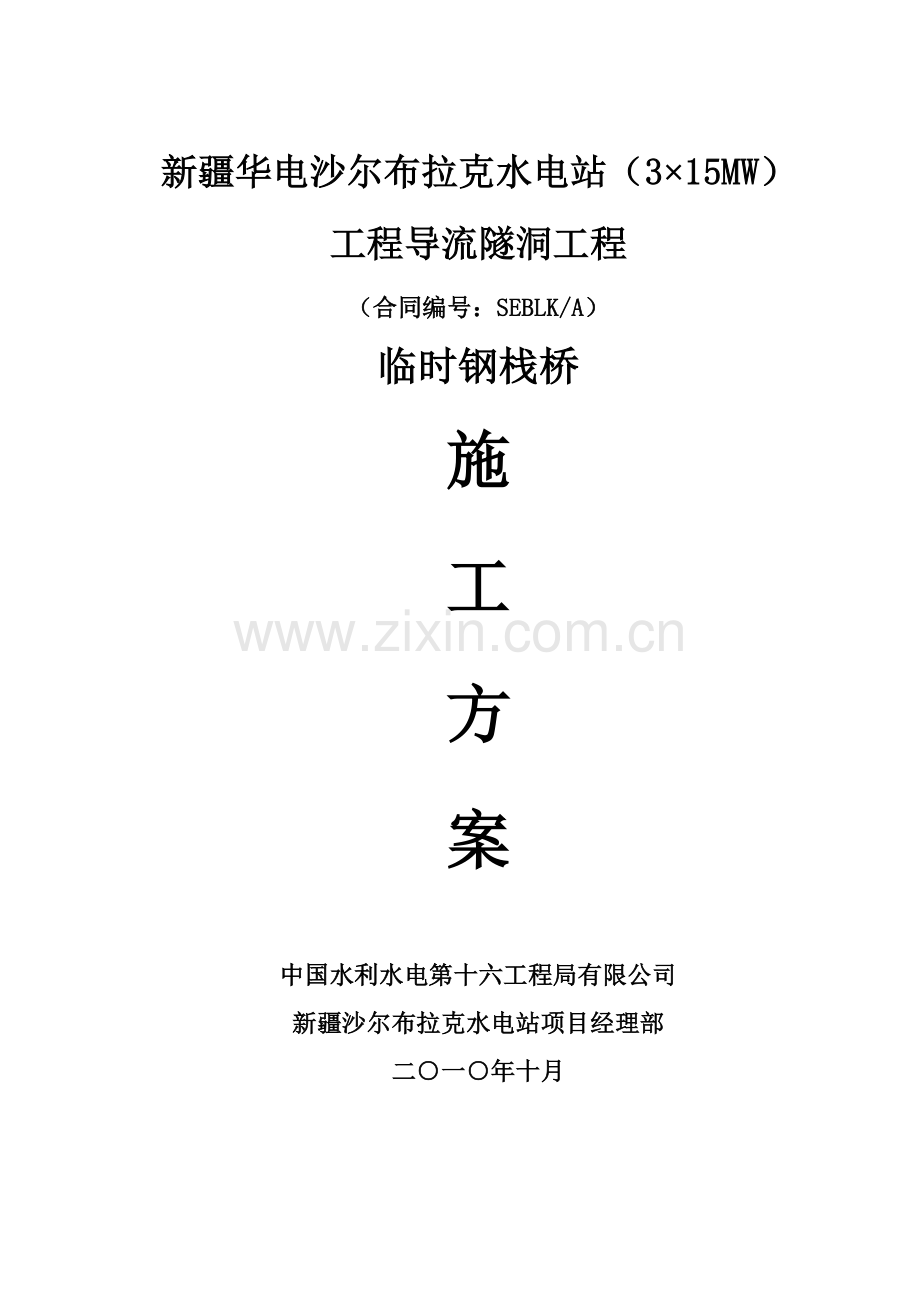

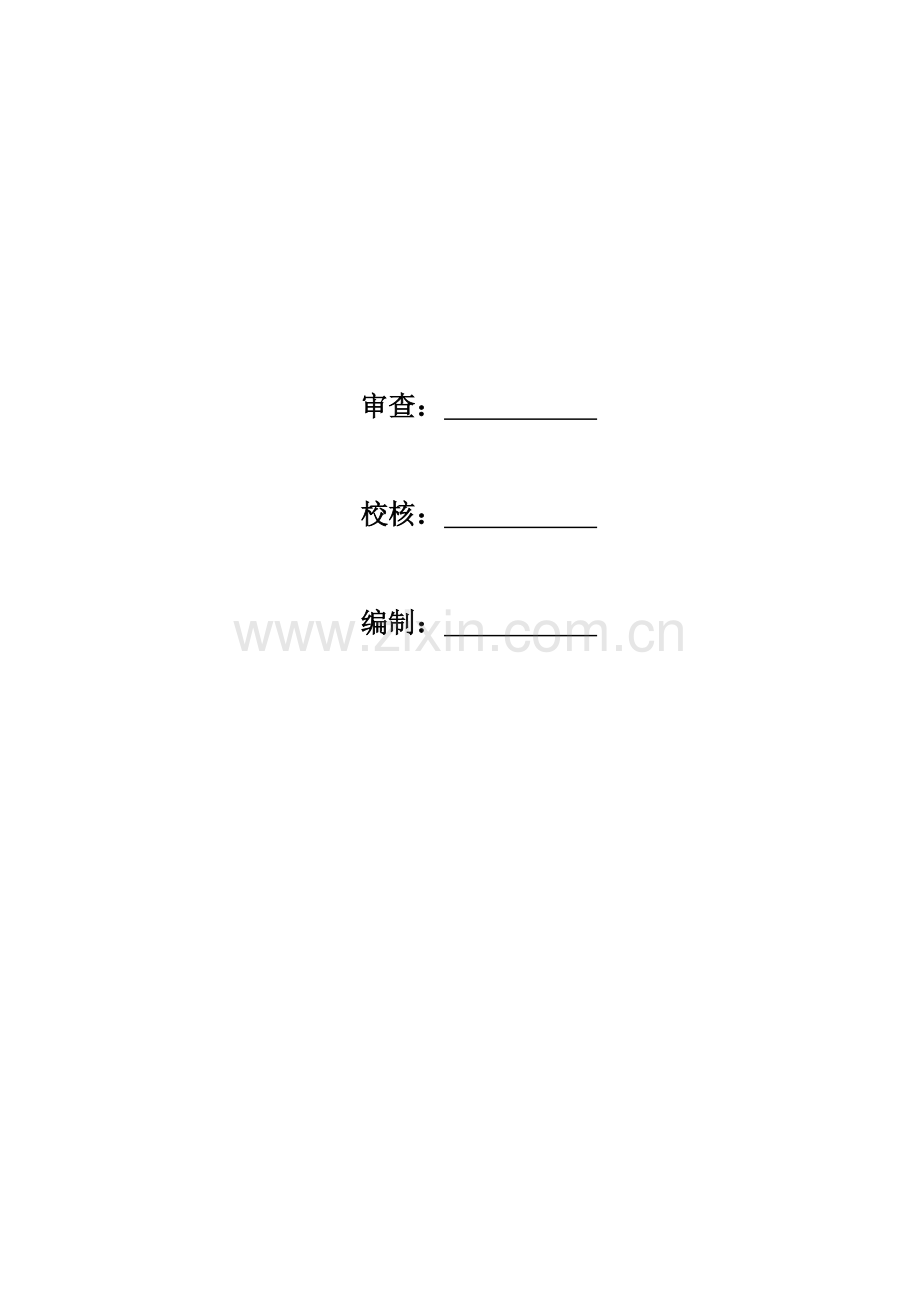

新疆华电沙尔布拉克水电站（315MW）工程导流隧洞工程（合同编号：SEBLK/A）临时钢栈桥施工方案中国水利水电第十六工程局有限公司新疆沙尔布拉克水电站项目经理部二一年十月审查： 校核： 编制： 新疆沙尔布拉克水电站（315MW）工程导流隧洞工程（SEBLK/A） 施工方案目 录1 工程概况21.1 概述21.2 主要施工工程量22 施工布置32.1 施工道路布置32.2 施工供电布置32.3 施工供水布置32.4 搅拌机布置33 施工方案33.1 施工方法33.1.1 土石方填筑33.2 桥台、桥墩基础施工43.3 钢梁制安和桥面施工43.4 过流断面施工54 施工工期55 施工质量控制和施工安全措施55.1 施工质量管理控制55.2 施工安全措施56 资源配置66.1 施工机械配备66.2 劳动力配备6钢栈桥施工方案1 工程概况1.1 概述沙尔布拉克水电站工程钢栈桥位于导流洞出口下游侧，考虑到导流洞标施工期仅一年，根据招标文件章节2.2.1场内施工道路中第三条，下游临时漫水桥通车设计洪水标准不高于7月份80%月平均流量53.7m3/s，过水设计洪水标准不高于6月份2年一遇月平均流量160m3/s。为满足现场施工要求，不影响左右岸正常施工，在河床中心部位设置4跨钢栈桥来满足过流和交通运输需要。行车道宽度4.5m，保证临时交通车辆通行。设计荷载标准为汽车-20级，人群荷载3.5KN/m2。1.2 主要施工工程量本段施工主要工程量分布详见图表1-1。图表1-1 主要工程量表序号项 目单位工程量备 注145c工字钢钢梁t36.308榀（每榀由4根45c工字钢组成）2钢筋笼个60（护脚）20钢筋t26.6125钢筋t3.2331#钢筋笼个4桥台20钢筋t10.4425钢筋t0.9342#钢筋笼个4桥台20钢筋t6.8325钢筋t0.53520t11.1361cm钢板t1.707C30m370.20台帽砼8土石方回填m332502 施工布置2.1 施工道路布置施工道路主要利用左右岸现有的进场施工道路。2.2 施工供电布置由现场移动式柴油发电机供电。2.3 施工供水布置直接从河道中抽取到3m3水箱中。2.4 搅拌机布置在临时钢架桥施工的就近地点选择一块场地，布置一台JG350型搅拌机，来满足钢架桥桥台混凝土施工需求。3 施工方案两岸引桥采用石碴填筑，引桥上下游坡脚采用钢筋笼和大块石护角防护，河床中间布设4跨钢栈桥。3.1 施工方法在交通桥左右岸进行预进占回填桥台位置河床清理平整桥台、桥墩基础清基换填块石桥墩、桥台结构钢筋笼码放台帽混凝土浇筑桥墩两侧回填架设工字钢梁桥面结构铺设上下游安全栏杆制安。3.1.1 土石方填筑3.1.1.1 填筑前准备1、 填筑前填筑部位的基础清理和排水工作；2、 由测量放样确定填筑位置、高程及坡度，并划定预留宽度，保证填筑到位。3.1.1.2 开采与运输在大坝右岸土石料场，利用反铲挖掘机进行取料装车，运输采用15t自卸汽车，运输至填筑施工作业区域。3.1.1.3 土石料填筑填筑采用端进法施工，作业方向基本平行于坝轴线，ZL-50装载机平料，15t自卸汽车配合装载机施工。填筑路面宽度4.5m，上下游两侧按照1：1.5比例进行放坡，两侧坡脚采用钢筋笼和大块石护脚，防止水流冲刷掏空。3.2 桥台、桥墩基础施工首先对河床中间部位的河水进行临时改道，河床中间位置布钢架桥，桥台布置在河床中间部位，具体布置位置根据现场确定。并对河床桥台基础及过流断面淤积抬高的淤泥及覆盖层用反铲挖机进行提前清理疏竣。清基完成后，桥台基础开挖，周边用麻包做临时围堰，然后进行抽排水，待水排干后，根据桥台基础结构尺寸对桥台基础进行阔挖，基础采用大块石换填铺筑。桥台结构由两层椭圆形钢筋笼（每层钢筋笼2.5米高）和台帽（1.3m高）组成。河床底部至梁底净高4.35米。每个孔口尺寸为：10m4.35m，共4跨。桥台底部钢筋笼采用挖掘机配合钢丝绳吊装，下层钢筋笼就位后，向内部填筑块石，填筑密实，然后在码放上层钢筋笼，继续向内部填筑块石，填筑密实；钢筋笼之间采用8的钢筋连接，使每个钢筋笼之间形成一个整体。桥台底部一层钢筋笼整体结构埋入河床1.5米，周边采用钢筋笼和大块石进行防护。台帽采用C30混凝土进行浇筑，待桥台底部钢筋笼完全就位以后，按照桥梁结构跨度尺寸进行定位。模板采用木模板，模板安装完成后，采用装载机配合人工手推车入仓，50软轴振捣器振捣密实。桥墩及桥台布置具体详见附图：新疆沙尔布拉克水电站工程(315MW)导流隧洞工程临时钢栈桥结构图。桥台钢筋笼具体详见附图：新疆沙尔布拉克水电站工程(315MW)导流隧洞工程桥台钢筋笼图。3.3 钢梁制安和桥面施工桥台台帽施工完成后，每根工字钢采用挖掘机进行吊装，每4根为一组，现场进行焊接拼装。共有8榀钢梁,每榀钢梁由4根45c工字钢组成，钢梁长度12m，桥台两端各搭接1m，净跨10m，钢梁轴线间距2.3m。钢梁架设完成后，每跨两个钢梁横向部位采用20连接，长度4.5m，轴线间距为50cm ；桥面采用1cm厚的钢板进行铺设。桥面两端安全护栏采用25钢筋制作而成。3.4 过流断面施工桥台中间过水面积全部用钢筋笼码放，防止水流回旋冲刷桥台，维持结构的稳定性。钢筋笼结构尺寸具体详见附图：新疆沙尔布拉克水电站工程(315MW)导流隧洞工程钢筋笼图。4 施工工期钢栈桥施工计划安排在2010年9月30日至2010年10月25日。5 施工质量控制和施工安全措施5.1 施工质量管理控制为实现本项目工程 “科学管理、规范施工、全面履约、追求卓越、建造精品” 的质量方针，其主要措施为：1、进场的全体职工进行质量方针、质量意识、质量目标、质量管理的教育培训，提高管理水平。从每一个人、每一个环节把好质量关。2、对新进场的施工机械设备进行入场检查并建立台帐，制定维护保养计划，严格按计划实施，确保设备处于良好状态。3、加强质量管理，建立管理机构，把质量职责的各项指标和质量目标分解到各职能部门、作业队和施工班组，并按动态考核要求定期检查，实施重奖重罚。5.2 施工安全措施1、夜间施工，施工区、施工道路和渣场安设足够的照明设施。2、土石方运输车间交汇时应安全隐患较多，为此在填筑过程中做好专项安全交底。3、取料场及现场填筑设置诱导员，指挥土石方运输车辆。4、桥面两侧设置高度为1.2米的安全防护栏，桥头设计过车吨位标志。6 资源配置6.1 施工机械配备施工机械配备见图表1-2。图表1-2 主要施工机械配备表序号机械名称型号单位数量说 明1挖掘机现代215台12挖掘机CAT320台13装载机ZL50台14自卸汽车15t台25混凝土搅拌机JG350台16胶轮车部47软轴振捣器50台28电焊机台26.2 劳动力配备劳动力配备详见图表1-3。图表1-3 劳动力配备表工种人员数量工种人员数量测量人员2技术员2队长1驾驶员5浇捣工5钢筋工6木工4重机工2电工2焊工2普工10合计41中国水利水电第十六工程局有限公司 6
