使用说明书
LB系列
射频导纳料位开关

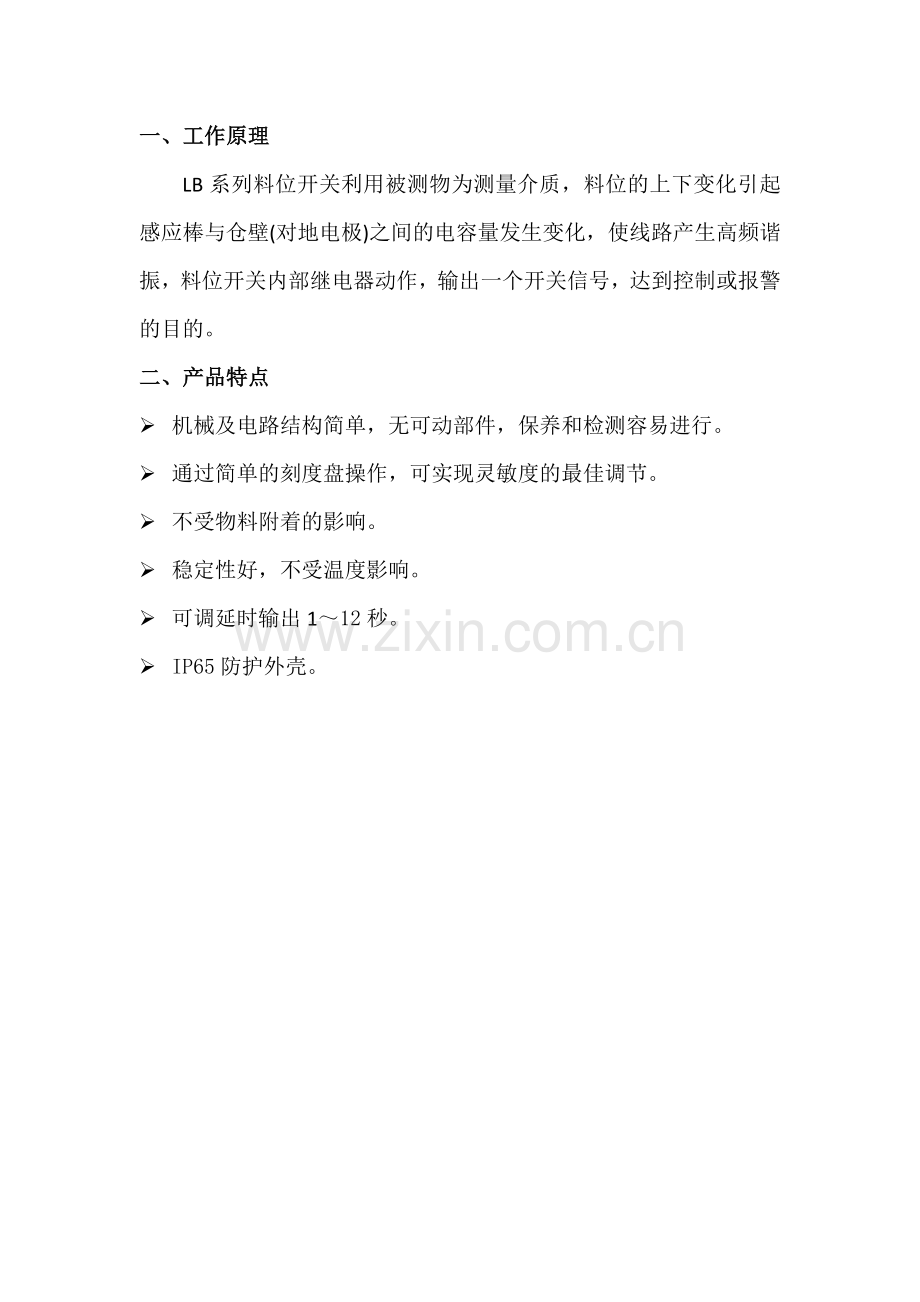

一、工作原理
LB系列料位开关利用被测物为测量介质，料位的上下变化引起感应棒与仓壁(对地电极)之间的电容量发生变化，使线路产生高频谐振，料位开关内部继电器动作，输出一个开关信号，达到控制或报警的目的。
二、产品特点
Ø 机械及电路结构简单，无可动部件，保养和检测容易进行。
Ø 通过简单的刻度盘操作，可实现灵敏度的最佳调节。
Ø 不受物料附着的影响。
Ø 稳定性好，不受温度影响。
Ø 可调延时输出1～12秒。
Ø IP65防护外壳。

三、安装注意事项
图1 料位开关安装示意图

附注：
1、多支开关同时安装时，各开关之间应保持300mm以上的距离。
2、钢索型安装时，电极于仓壁之间至少应保持300mm的距离。
3、推荐倾斜式安装。电极向下倾斜并与水平线保持20度夹角为最佳。如此可增加灵敏度，并减少下料冲击造成开关损坏。
4、入料口为非中心位置时需考虑安息角，以免料位开关接触不到物料而不动作。
(注：安息角为物料堆积时的倾斜角)
5、安装时绝缘部分必须伸入仓内30mm以上，避免连接管内积存物料时产生误动作。

四、电气接线

图2 LB系列射频导纳料位开关电气接线

接点输出说明：
1、没有物料接触或空桶时LED灯不亮，NC和COM点接通。
2、开关接触物料时，LED灯亮时，NO和COM点接通。
五、调校方法
本公司产品出厂前皆经过测试校正，一般使用不需再调整，不过感应棒有加长的产品可能需要重新校正。
校正前的准备：
1、如果已经安装在设备桶槽上，校正前应确定桶槽内无物料。
2、电源100V/220VAC或24VDC应正确选择后再接线。(如图2)
A、灵敏度的调节
1、本产品出厂时灵敏度指示箭头都设定在5～10的位置，此时LED灯不亮，无信号输出。将旋钮箭头慢慢转到ON-H，直到LED灯亮，并有信号输出，表示开关已校正好。请用户根据控制对象所需灵敏度设定。一般比重在0.5左右的物料都设定在5～10的位置。
2、若按上述步骤LED灯不亮，则将旋钮箭头转到ON。
3、调节COARSE粗调电容，直到LED灯刚好亮。
4、将旋钮慢慢转到H，此时LED灯灭，无信号输出，再将旋钮箭头转到ON时，LED灯又亮，如此反复测试，若都正常校正完成。
B、延时调整
1、LED灯亮时如果继电器同时动作，则表示无延时功能。用户可以根据自己需要设定延时，延时时间为1～12秒。
2、设定延时可变电阻，顺时针方向延时加长，逆时针方向延时减少。延时设定后当开关动作LED灯亮，经设定时间后，继电器动作或NPN信号输出。此功能一般都用在检测料位的桶槽是一种不稳定的变动环境。例如：液体搅拌桶、桶槽内的粉粒体会有瞬间冲击或接触等情况下使用。

LONGTEC珠海市长陆工业自动控制系统有限公司
地址：广东省珠海市拱北夏湾昌平路265号B栋2楼
邮编：519020
电话：[phone] 8155202 8155278
传真：[phone]
E-mail: longtec2008@

售后服务热线：0756-8150114
