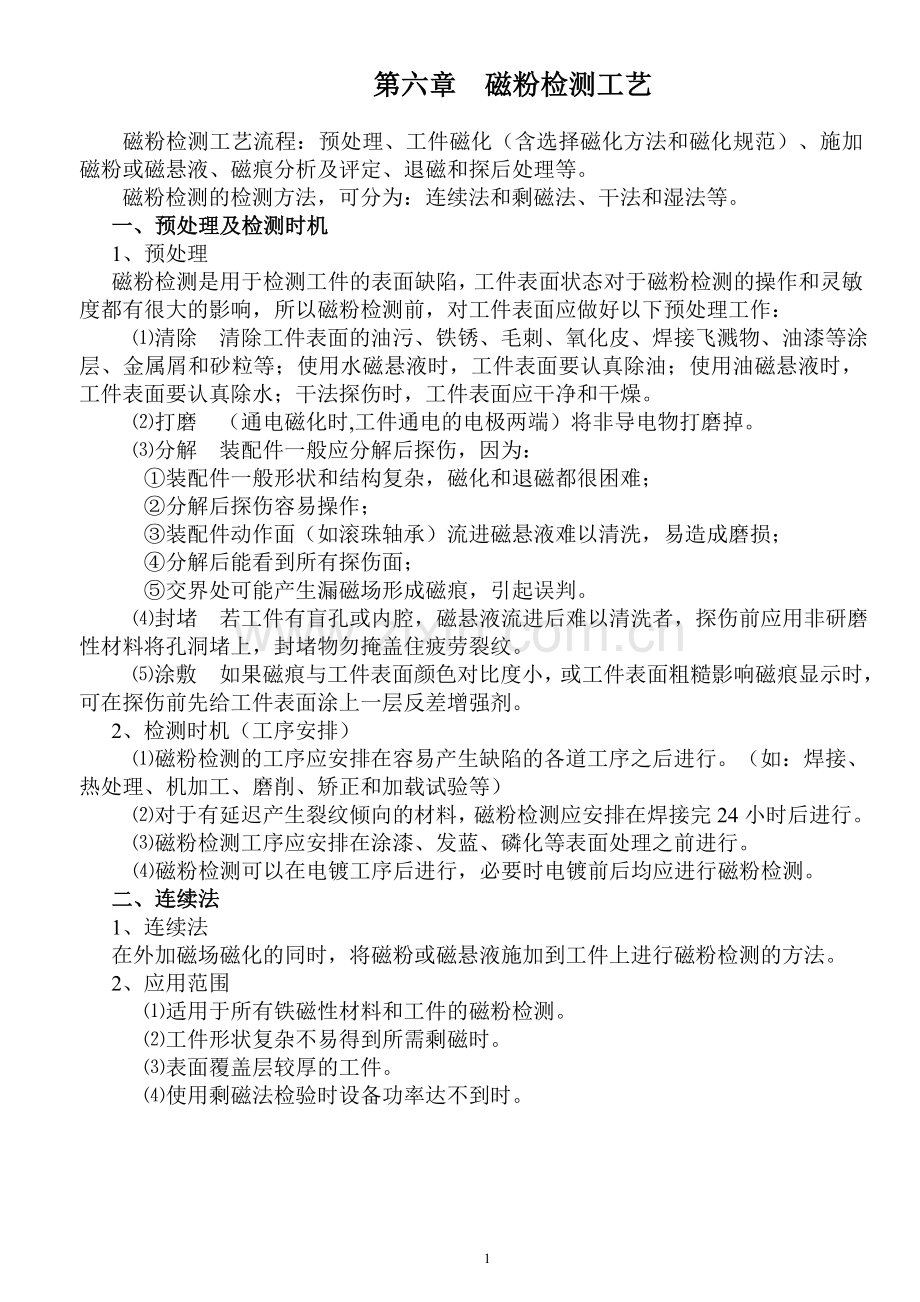

第六章 磁粉检测工艺

磁粉检测工艺流程：预处理、工件磁化（含选择磁化方法和磁化规范）、施加磁粉或磁悬液、磁痕分析及评定、退磁和探后处理等。
磁粉检测的检测方法，可分为：连续法和剩磁法、干法和湿法等。
一、预处理及检测时机
1、预处理
磁粉检测是用于检测工件的表面缺陷，工件表面状态对于磁粉检测的操作和灵敏度都有很大的影响，所以磁粉检测前，对工件表面应做好以下预处理工作：
⑴清除 清除工件表面的油污、铁锈、毛刺、氧化皮、焊接飞溅物、油漆等涂层、金属屑和砂粒等；使用水磁悬液时，工件表面要认真除油；使用油磁悬液时，工件表面要认真除水；干法探伤时，工件表面应干净和干燥。
⑵打磨 （通电磁化时,工件通电的电极两端）将非导电物打磨掉。
⑶分解 装配件一般应分解后探伤，因为：
①装配件一般形状和结构复杂，磁化和退磁都很困难；
②分解后探伤容易操作；
③装配件动作面（如滚珠轴承）流进磁悬液难以清洗，易造成磨损；
④分解后能看到所有探伤面；
⑤交界处可能产生漏磁场形成磁痕，引起误判。
⑷封堵 若工件有盲孔或内腔，磁悬液流进后难以清洗者，探伤前应用非研磨性材料将孔洞堵上，封堵物勿掩盖住疲劳裂纹。
⑸涂敷 如果磁痕与工件表面颜色对比度小，或工件表面粗糙影响磁痕显示时，可在探伤前先给工件表面涂上一层反差增强剂。
2、检测时机（工序安排）
⑴磁粉检测的工序应安排在容易产生缺陷的各道工序之后进行。（如：焊接、热处理、机加工、磨削、矫正和加载试验等）
⑵对于有延迟产生裂纹倾向的材料，磁粉检测应安排在焊接完24小时后进行。
⑶磁粉检测工序应安排在涂漆、发蓝、磷化等表面处理之前进行。
⑷磁粉检测可以在电镀工序后进行，必要时电镀前后均应进行磁粉检测。
二、连续法
1、连续法
在外加磁场磁化的同时，将磁粉或磁悬液施加到工件上进行磁粉检测的方法。
2、应用范围
⑴适用于所有铁磁性材料和工件的磁粉检测。
⑵工件形状复杂不易得到所需剩磁时。
⑶表面覆盖层较厚的工件。
⑷使用剩磁法检验时设备功率达不到时。

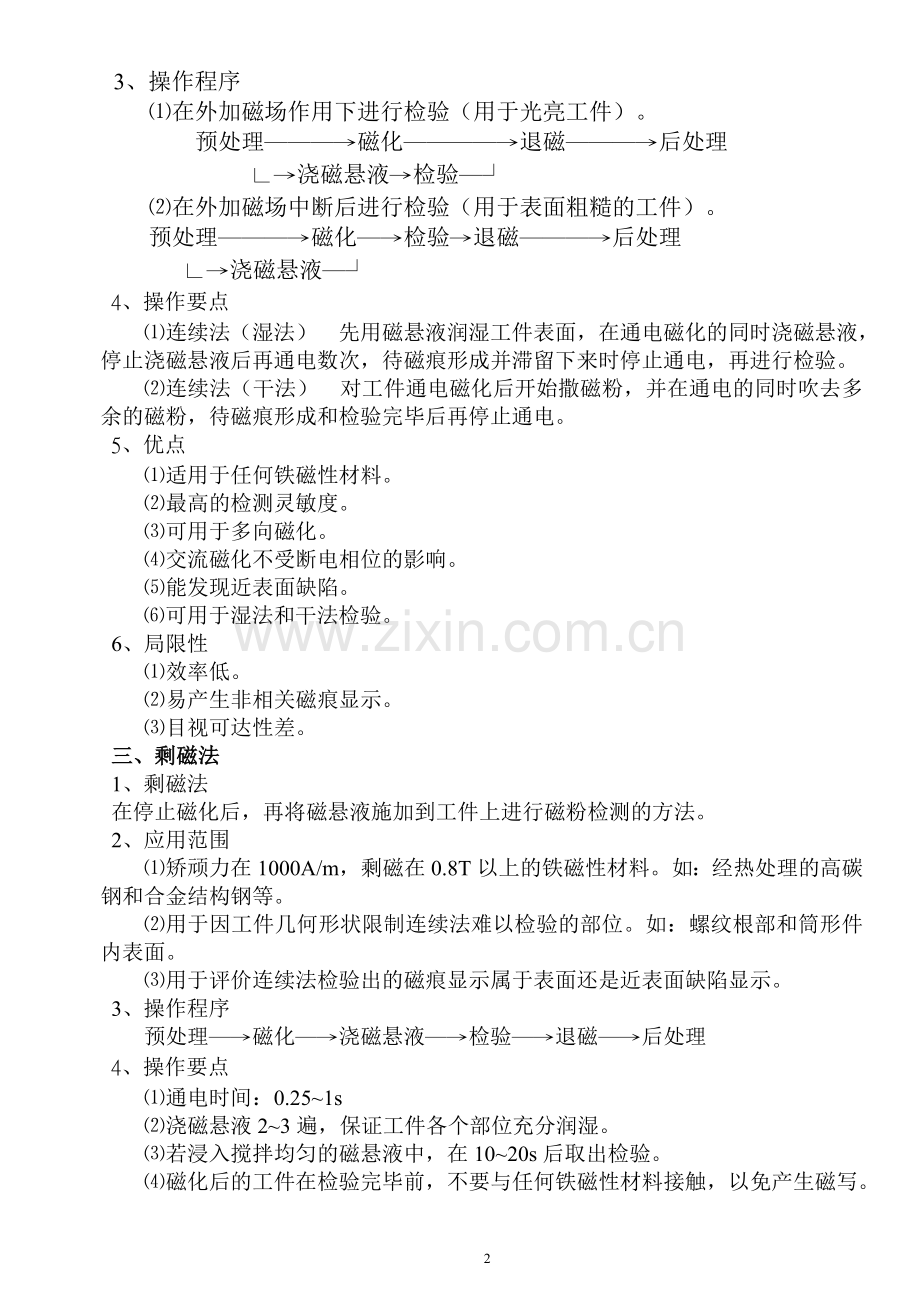

3、操作程序
⑴在外加磁场作用下进行检验（用于光亮工件）。
预处理───→磁化────→退磁───→后处理
∟→浇磁悬液→检验─┘
⑵在外加磁场中断后进行检验（用于表面粗糙的工件）。
预处理───→磁化─→检验→退磁───→后处理
∟→浇磁悬液─┘
4、操作要点
⑴连续法（湿法） 先用磁悬液润湿工件表面，在通电磁化的同时浇磁悬液，停止浇磁悬液后再通电数次，待磁痕形成并滞留下来时停止通电，再进行检验。
⑵连续法（干法） 对工件通电磁化后开始撒磁粉，并在通电的同时吹去多余的磁粉，待磁痕形成和检验完毕后再停止通电。
5、优点
⑴适用于任何铁磁性材料。
⑵最高的检测灵敏度。
⑶可用于多向磁化。
⑷交流磁化不受断电相位的影响。
⑸能发现近表面缺陷。
⑹可用于湿法和干法检验。
6、局限性
⑴效率低。
⑵易产生非相关磁痕显示。
⑶目视可达性差。
三、剩磁法
1、剩磁法
在停止磁化后，再将磁悬液施加到工件上进行磁粉检测的方法。
2、应用范围
⑴矫顽力在1000A/m，剩磁在0.8T以上的铁磁性材料。如：经热处理的高碳钢和合金结构钢等。
⑵用于因工件几何形状限制连续法难以检验的部位。如：螺纹根部和筒形件内表面。
⑶用于评价连续法检验出的磁痕显示属于表面还是近表面缺陷显示。
3、操作程序
预处理─→磁化─→浇磁悬液─→检验─→退磁─→后处理
4、操作要点
⑴通电时间：0.25~1s
⑵浇磁悬液2~3遍，保证工件各个部位充分润湿。
⑶若浸入搅拌均匀的磁悬液中，在10~20s后取出检验。
⑷磁化后的工件在检验完毕前，不要与任何铁磁性材料接触，以免产生磁写。
5、优点
⑴效率高。
⑵足够的检测灵敏度。
⑶缺陷显示重复性好，可靠性高。
⑷目视可达性好，可用于检测管子内表面。
⑸易实现自动化检测。
⑹能评价连续法检测出的磁痕显示属于表面还是近表面缺陷显示。
⑺可避免螺纹根部、凹槽和尖角处磁粉过度堆积。
6、局限性
⑴只适用于剩磁和矫顽力达到要求的材料。
⑵不能用于多向磁化。
⑶交流电磁化受断电相位的影响。
⑷检测缺陷的深度小，发现近表面缺陷灵敏度低。
⑸不适用于干法检验。
四、湿法
1、将磁粉悬浮在载液中进行磁粉检测的方法。
2、应用范围
⑴适用于灵敏度要求高的工件。
⑵适用于大批量工件的检查，常与固定式设备配合使用，磁悬液可回收。
⑶适用于检测表面微小缺陷。
3、操作要点
⑴连续法宜用浇法，液流要微弱。
⑵剩磁法用浇法、浸法皆宜，浇法灵敏度低于浸法；浸法的浸放时间要控制，时间长了会产生过度背景。
⑶用水磁悬液时，应进行水断试验。
⑷可根据各种工件的要求，选择不同的磁悬液浓度。
⑸仰视检验和水中检验宜用磁膏。
4、优点
⑴用湿法加交流电，检验工件表面微小缺陷灵敏度高。
⑵可用于剩磁法检验。
⑶常与固定式设备配合使用，操作方便，检测效率高，磁悬液可回收。
5、局限性
检验大裂纹和近表面缺陷的灵敏度不如干法。
五、干法
1、以空气为载体用于磁粉进行检测的方法。
2、应用范围
⑴适用于表面粗糙的大型锻件、铸件等灵敏度要求不高的工件。
⑵常与便携式设备配合使用，磁粉不回收。
⑶适用于检测大缺陷和近表面缺陷。
3、操作要点
⑴工件表面要干净、干燥，磁粉也要干燥。
⑵工件磁化时施加磁粉，并在观察和分析磁痕后再撤去磁场。
⑶将磁粉吹成云雾状，轻轻地飘落在被磁化的工件表面上，形成薄而均匀的一层。
⑷风中的风压、风量、风口距离及吹风的方式均应适当掌握，并应注意不要吹掉磁痕显示。
4、优点
⑴检验大裂纹灵敏度高。
⑵用干法加单相半波整流电检验近表面缺陷灵敏度高。
⑶适用于现场检验。
5、局限性
⑴检验微小缺陷的灵敏度不如湿法。
⑵磁粉不易回收。
⑶不适用于剩磁法检验。
六、磁粉探伤——橡胶铸型法（暂略）

七、磁橡胶法（暂略）

八、退磁
退磁：就是将工件内的剩磁减少到不影响使用程度的工序。
1、剩磁的产生与影响
工件在以下情况都会有意或无意地被不同程度地磁化，并产生剩磁。如磁粉检测时对工件进行磁化，工件被磨削、电弧焊接、低频加热、与强磁体接触或滞留在强磁场附近，以及当工件长轴与地磁场方向一致并受到冲击或振动被子地磁场磁化等。铁磁性材料或工件一旦磁化，即使除去外加磁场后，某些磁畴仍保持新的取向而不回复到原来随机取向，于是该材料就保留了剩磁，剩磁大小与材料的磁特性、材料的最近磁化史施加的磁场强度、磁化方向和工件的几何形状等因素有关。
在不退磁时，纵向磁化由于在工件的两端产生磁极，所以纵磁化较周向磁化产生的剩磁有更大的危害性。而周向磁化，磁路完全封闭在工件中，不产生漏磁场，所以在工件内部的剩磁周向磁化要比纵向磁化大得多。
工件上保留剩磁，会对工件的进一步的加工和使用造成很大的影响，例如：
⑴工件上的剩磁，会影响装在工件附近的磁罗盘和仪表的精度和正常使用；
⑵工件上的剩磁，会吸附铁屑和磁粉，在继续加工时影响工件表面的粗糙度和刀具寿命；
⑶工件上的剩磁，会给清除磁粉带来困难；
⑷工件上的剩磁，会使电弧焊过程电弧偏吹，焊道偏离；
⑸油路系统的剩磁，会吸附铁屑和磁粉，影响供油系统的畅通；
⑹滚珠轴承上的剩磁，会吸附铁屑和磁粉，造成滚珠轴承磨损；
⑺电镀钢件上的剩磁，会使电镀电流偏离期望流通的区域，影响电渡质量；
由于上述的影响，故应该对工件进行退磁。有些工件上虽然有剩磁，但并不影响进一步加工和使用，就可以不退磁，例如：
⑴工件后道工序是热处理，将被加热到居里点温度以上；
⑵工件是低剩磁高磁导率材料，如用低碳钢焊接的容器和机车的汽缸体；
⑶工件有剩磁不影响使用；
⑷工件将处于强磁场附近；
⑸工件将受电磁铁夹持；
⑹交流电两次磁化工序之间；
⑺直流电两次磁化，后道磁化用更大的磁场强度。
2、退磁原理
退磁是将工件置于交变磁场中，产生磁滞回线，当交变磁化的幅值逐渐递减时，磁滞回线的轨迹也起来越小，当磁场强度降为零时，使工件中残留的剩磁Br接近于零，（如图6-2，P102）。退磁时电流与磁场的方向和大小的变化必须“换向衰减同时进行”
3、退磁的方法和退磁设备
⑴交流电退磁
交流电磁化过的工件用交流电退磁，可采用通过法或衰减法，并可组合成以下几种形式。
通过法：线圈不动工件动，衰减磁场到零。（线圈法）
工件不动线圈动，衰减磁场到零。（线圈法）
衰减法：线圈、工件都不动，衰减电流到零。（线圈法）
两磁化夹头夹持工件，衰减电流到零。（通电法）
两触头接触工件，衰减电流到零。（触头法）
交流电磁轭通电时离开工件，衰减磁场到零。（交流磁轭法）
扁平线圈通电时离开工件，衰减磁场到零。
① 通过法。
退磁时，将工件放在拖板上置于线圈前30cm处，线圈通电时，将工件沿着轨道缓慢地从线圈中通过并远离至少1~1.5m以外处断电。该方法主要用于中、小型工件的批量退磁。对于不能放在退磁机上退磁的大、重型工件，也可以将线圈套在工件上，通电时缓慢地将线圈通过并远离至少1~1.5m以外处断电。
②衰减法。
由于交流电的方向不断的换向，故可用自动衰减退磁器或调压器逐渐降低电流为零进行退磁，如将工件放在线圈内、夹在探伤机的两磁化夹头之间、或用支杆触头接触工件后将电流递减到零进行退磁。
对于大型锅炉压力容器的焊缝，也可用交流电磁轭退磁。将电磁轭两极跨接在焊缝两侧，接通电源，让电磁轭沿焊缝缓慢移动，当远离焊缝至少1~1.5m以外处断电，进行退磁。
对于大面积工件的退磁，可采用扁平线圈退磁器进行退磁。退磁器内装有U形交流电磁铁，铁心两极上串绕退磁线圈，通以低电压大电流，外壳用非磁性材料制成。退磁时像电熨斗一样在工件表面来回熨，最后远离工件至少1~1.5m以外处断电。
⑵直流电退磁
直流电磁化过的工件用直流电退磁，可采用直流换向衰减或超低频电流自动退磁。
①直流换向衰减退磁
通过不断改变直流电（含三相全波整流电）的方向，同时使通过工件的电流关到零进行退磁。电流衰减的次数应尽可能多（一般要求30次以上）；每次衰减的电流幅度尽可能小，大则达不到退磁的目的。
②超低频电流自动退磁
超低频通常指频率为0.5~10Hz, 可用于对三相全波整流电磁化的工件进行退磁。
③加热工件退磁 通过加热提高工件温度至居里点以上，是最有效的退磁方法。但这种方法不经济，也不实用。
4、退磁注意事项
⑴退磁用的磁场强度，应大于（至少要等于）磁化时用的最大磁场强度。
⑵周向磁化过的工件退磁时，应将工件纵向磁化后再退磁，以便能检测出退磁后的剩磁存在。
⑶交流电磁化，用交流电退磁；直流电磁化，用直流电退磁。直流退磁后若再用交流电退磁一次，可获得最佳效果。
⑷线圈通过法退磁时应注意：
①工件与线圈轴应平行，并靠内壁放置；
②工件L/D≤2时，应接长后退磁；
③小工件不应以捆扎或堆叠的方式放在一起退磁；
④不能采用铁磁性材料的筐或盘摆放工件退磁；
⑤环形工件或复杂工件应旋转着通过线圈退磁；
⑥工件应缓慢通过线圈并远离线圈至少1~1.5m以外处断电；
⑸退磁机应东西放置，退磁的工件也应东西放置，与地磁场垂直可有效退磁；
已退磁的工件不要放在退磁机或磁化装置附近。
5、剩磁测量
即使使用同样的退磁设备，不同材料、形状和尺寸的工件，其退磁效果仍不尽相同。因此，应对工件退磁后的剩磁进行测量（尤其对剩磁有严格要求和外形复杂的工件）。
剩磁测量可采用剩磁测量仪，也可采用XCJ型或JCZ型袖珍式磁强计测量。一般要求剩磁不大于0.3mT(240A/m)
九、磁粉检测工艺图表编写举例（暂略）

十、磁痕观察与记录
1、磁痕观察
磁痕的观察和评定一般应在磁痕形成后立即进行。
磁粉检测的结果，完全依赖检测人员目视观察和评定磁痕显示，所以目视检查时的照明极为重要。
使用非荧光磁粉检测时，被检工件表面应有足够的自然光或日光灯照明，可见光照度应不小于1000lx,并应避免强光和阴影。
使用荧光磁粉检测时，使用黑光灯照明，并应在暗区内进行，暗区的环境可见光应不大于20lx, 被检工件表面的黑光幅照度应不小于1000μW/cm2。检验人员进入暗室后，在检验前应至少等候5min，以使眼睛适应在暗光下工作。检测时检验人员不准戴墨镜或是光敏镜片的眼镜，但可以戴防护紫外光的眼镜。
2、磁痕记录
工件上的磁痕有时需要保存下来，作为永久性记录。记录磁痕一般采用以下方法：
⑴照相 用照相法记录缺陷磁痕时，要尽可能拍摄工件的全貌和实际尺寸，也可以拍摄工件的某一特征部位，同时把刻度尺拍摄进去。
A、 使用黑色磁粉时 最好先在工件表面喷一层很薄的反差增强剂，就能拍摄出清晰的缺陷磁痕照片。
B、 使用荧光屏磁粉时不能采用一般的照相方法，因为观察磁痕要放在暗区黑光下进行，所以应：
①在照相机镜头前加装520号淡黄色滤光片，以滤去散射的黑光，而使其它的可见光进入镜头；
②在工件下面放一块荧光板（或荧光增感屏），在黑光照射下，工件背衬发光，轮廓清晰可见；
③最好用两台黑光灯同时照射工件和缺陷磁痕；
④曝光时间用1~3min，光圈放在8~11之间。具体可根据缺陷大小和缺陷磁痕亮度来调节。
⑵贴印 贴印是利用透明胶纸粘贴复印磁痕的方法。
⑶橡胶铸型 用磁粉探伤-橡胶铸型法镶嵌缺陷磁痕显示，直观、擦不掉并可长期保存。
⑷摹绘 在草图上或表格上摹绘缺陷磁痕显示的位置、形状、尺寸和数量。
⑸可剥性涂层 在工件表面有缺陷磁痕处喷上一层快干可剥性涂层，干后揭下保存。
十一、合格工件的标记、检测记录和报告
1、工件的标记和处置
⑴标记的注意事项
①检测内容作为产品验收项目者，应在合格工件或材料上作永久性或半永久性的醒目标记。
②标记方法和部位应经委托或设计单位同意。
③标记方法应不影响工件的使用和后面检验工作。
④标记应防止擦掉或沾污。
⑤标记应经得起运输和装卸的影响。
⑵合格工件标记方法
①打 钢印。钢印应打在产品的工件号附近。
②刻印。用电笔或风动笔刻上标记。
③电化学腐蚀。不允许打印记的工件可用电化学腐蚀标记，标记所用的腐蚀介质应对产品无害。
④挂标签。对表面粗糙度低的产品，或不允许用上述方法标记时，可以挂标签或装纸袋，用文字说明，表明该批工件合格。
⑶不合格工件的处置 磁粉检测验收不合格的工件同样应作好明显的标记，如涂红漆等，并应进行隔离，以防止混入合格工件中去。
2、检测记录和报告
⑴记录和报告的内容
由于磁粉检测所使用的方法、设备和材料不同，会使检测结果不同。验收级别不同，会影响验收/拒收的结论。全部检验结果均需记录，记录应能追踪到被检验的具体工件和批次。因而检测记录到少应包括以下内容：
①工件名称、编号、材料和热处理状态。
②磁化设备（型号、名称）
③磁化方法（如：通电法、线圈法、触头法、磁轭法、中心导体法和旋转磁场法等）。
④检验方法（连续法、剩磁法、湿法和干法）。
⑤磁粉名称、规格（黑磁粉、红磁粉和荧光磁粉）。
⑥试片名称、型号（如A1型、15/50；C型、D型、7/50等）
⑦验收标准。
⑧检测结果（缺陷名称、尺寸和结论、验收/拒收数量）。
⑨检测日期。
⑩工件和缺陷示意图（工件草图、缺陷磁痕的位置、大小和方向）
⒒检测者和审核的姓名及技术资格。
⒓ 委托单位和检验单位。
⑵磁粉检验报告

表6-1
磁粉检测报告格式
检验单位
磁粉检测报告

委托单位

工件名称

工件编号

材 料

热处理状态

磁化设备

磁化方法

检验方法

磁粉名称

试片类型规格

验收标准

检测结果

检测结果

示意图 ：

检验日期
检测者姓名（技术资格）
审核
基层负责人

十二、后处理
工件磁粉检测完的后处理应包括以下内容：
⑴清洗工件表面包括孔中、裂纹和通路中的磁粉；
⑵使用水悬液检验，为防止工件生锈应使用脱水防锈油处理；
⑶如果使用过封堵，应除去；
⑷如果涂覆了反差增强剂，应清洗掉；
⑸被拒收的工件应隔离。

第七章 磁痕分析与工件验收

一、磁痕分析的意义
⑴磁痕 通常把磁粉检测时磁粉聚集形成的图象称为磁痕。
磁痕的宽度为缺陷宽度的数倍，即磁痕对缺陷具有放大作用，所以检测能将不可见的缺陷显示出来，具有很高的检测灵敏度。
⑵磁痕的种类 磁痕形成的原因很多，磁痕的种类也很多，规纳起来有以下三类磁痕：①伪磁痕；②非相关磁痕；③相关磁痕
⑶磁痕分析的意义
在磁粉探伤中，对所形成的磁痕进行分析，并判断其为非缺陷磁痕或缺陷磁痕及缺陷的种类。
①正确的磁痕分析可以避免误判，以免造成不必要的经济损失。
②由于磁痕显示能反映出缺陷的位置、大小、形状和严重程度，并可大致确定缺陷的性质，所以磁痕分析可以为产品设计和工艺改进提供可靠的依据。
③在工件使用后的磁粉检测，用于发现疲劳裂纹，可以做到提早预防。
二、伪显示
伪显示（伪磁痕，假缺陷磁痕）是非漏磁场形成的，其产生的原因、磁痕特征和鉴别方法是：
⑴工件表面粗糙，滞留磁粉形成。其特征是磁粉堆积松散，磁痕轮廓不清。
⑵工件表面不清洁粘附磁粉形成的磁痕显示。其特征是磁粉堆积松散，清并干燥后重新检测后该显示不再出现。
⑶湿法检测中，磁悬液中的纤维物线头，粘附磁粉滞留在工件表面，易引起误判。
⑷ 工件表面的氧化皮，油漆斑点的边缘滞留磁粉形成的磁痕显示。
⑸工件上形成排液沟的外形滞留磁粉形成的磁痕显示，沟底部磁痕显示有类似缺陷显示，清洗后磁痕不再出现。
⑹磁悬液浓度过大，或施加不当会形成过度背景，磁粉松散，磁痕轮廓不清晰，清洗后磁痕不再出现。
三、非相关显示
非相关显示不是来源于缺陷，但却是由漏磁场产生的。
其形成的原因很复杂，一般与工件本身材料、工件的外形结构、采用的磁化规范和工件制造工艺等因素有关。有非相关显示的工件，其强度和使用性能并不受影响，对工件不构成危害，但是它与相关显示容易混淆，也不像伪显示那样容易识别。非相关显示产生的原因、磁痕特征和鉴别方法是：
⑴磁极和电极附近
产生原因：采用电磁轭（通电）法检验时，由于磁（或电）极与工件接触处，磁力线离开工件表面和进入工件表面都产生漏磁场，而且磁（或电）极附近磁通密度大。所以在磁（或电）极附近的工件表面会产生一些磁痕显示。
磁痕特征：磁（或电）极附近磁痕多而松散，容易形成过度背景，掩盖相关显示。
鉴别方法：退磁后，改变磁（或电）极的位置，重新进行检验，该处磁痕显示重复出现者右能是相关磁痕，不再出现者为非相关磁痕。
⑵工件截面突变
产生原因：由于截面突变（缩小），金属截面内所能容纳的磁力线有限，由于磁饱和，迫使一部份磁力线离开和进入工件表面，形成漏磁场，吸附磁粉，形成非相关显示。
磁痕特征：磁痕松散，有一定的宽度。
鉴别方法：这类磁痕显示都是有规律的出现在同类工件的同一部位。根据工件的几何形状，容易找到磁痕显示形成的原因。
⑶磁写
产生原因：当两个已磁化的工件互相接触或用一钢块在一个已磁化的工件划一下，在接触部位便会场产生磁性变化，产生的磁痕显示称为磁写。
磁痕特征：磁痕松散，线条不清晰，像乱画的样子。
鉴别方法：将工件退磁后，重新进行磁化检验，如果磁痕显示不重复出现时，则原显示为磁写磁痕显示。但严重者进行多方向退磁后，磁痕将不再出现。
⑷两种材料交界处
产生原因：在焊接过程中，将两种磁导率不同的材料焊接在一起，或母材与焊条的磁导率相差很大（及淬火与未淬火处），则在其交界处会产生磁痕。
磁痕特征：磁痕有的松散，有的浓密清晰，类似裂纹磁痕显示，在整个交界处都会出现同样的磁痕显示。
鉴别方法：结合焊接、热处理工艺进行分析。
⑸局部冷作硬化
产生原因：工件的冷加工硬化，如局部锤击和矫正等、如弯曲或拉直，弯曲处金属变硬，磁导率变化，在弯曲处产生漏磁场。
磁痕特征：磁痕显示宽而松散，呈带状。
鉴别方法：一是根据磁痕特征分析；二是将工件退火消除应力后重新进行磁粉探伤，这种磁痕可能不会再出现。
⑹金相组织不均匀
产生原因：金相组织不均匀可由磁导率不同而产生。
磁痕特征：磁痕呈带状，单个磁痕类似发纹，磁痕松散不浓密。
鉴别方法：根据磁痕磁痕分布和特征及材料进行分析。
⑺磁化电流过大
产生原因：每一种材料都有一定的磁导率，在单位横截面上容纳的磁力线是有限的，磁化电流过大时，在工件截面突变的极端处，磁力线并不能完全在工件内闭合，在棱角处磁力线容纳不下时会逸出工件表面，产生漏磁场。
磁痕特征：磁痕松散，沿工件棱角处分布，或者沿金属流线分布，形成过度背景。
鉴别方法：退磁后，用合适的磁化规范，磁痕不再出现。

四、相关显示
相关显示是由缺陷产生的漏磁场吸附磁粉形成的磁痕显示，有相关显示则影响工件的使用性能。
按缺陷的形成时期，分为原材料缺陷，热加工、冷加工和使用中产生的缺陷及电镀产生的缺陷。以下介绍磁粉探伤常见缺陷主要的产生原因和磁痕特征。
1、原材料缺陷
原材料缺陷指钢材冶炼过程中，在铸锭结晶时产生的缩管、气孔、金属和非金属夹杂物及钢锭上的裂纹等。在热加工处理如锻造、铸造、焊接、轧制和热处理时；在冷加工如磨削、矫正时；以及在使用后，这些原材料缺陷有可能被扩展，或成为疲劳源，并产生新缺陷，如夹杂物被轧制拉长成为发纹，在钢板中被轧制成为分层等等，这些缺陷存在于工件内部，在机械加工后暴露在工件表面和近表面时，才能被磁粉检测发现。
2、热加工产生的缺陷
指钢材需经热加工处理，为锻造、轧制、铸造、焊接、轧制和热处理后产生的缺陷，是由于原材料中的缺陷在加热时扩张或新产生的缺陷。
⑴锻钢件缺陷磁痕显示
①锻造裂纹 锻造裂纹产生的原因很多，属于锻造本身的原因有加热不当，操作不正确、终锻温度太低、冷却速度太快等。锻造裂纹一般都比较严重，具有尖锐的根部或边缘，磁痕浓密清晰，呈直线或弯曲线状。
② 锻造折叠 锻造折叠是一部份金属被卷折或重叠在另一部份金属上，即金属间被紧紧挤压在一起但未熔合的区域，可发生在工件表面的任何部位，并与工件表面成一定的角度。产生原因如下：
Ⅰ、由于模具设计不合理，金属流动受阻，被挤压后形成拆叠，多发生在倒角部位，磁痕呈纵向直线状。
Ⅱ、预锻打击过猛，磁痕呈纵向弧形线。
Ⅲ、锻拔长过度，磁痕不是直线形，多呈圆周弧形，一般不浓密清晰。
③白点 白点是钢材在锻压或轧制加工时，在冷却过程中未逸出的氢原子聚集在显微空隙中并结合成分子状态，对钢材产生较大的内应力。白点在纵断口上呈弯曲线状裂纹或银白色的圆形或椭圆形斑点，故叫作白点。
磁痕特征是：在横断面上，白点磁痕呈锯齿状或短的曲线状，中部粗，两头尖呈辐射状分布。
⑵轧制件缺陷磁痕显示
①发纹 钢锭中的非金属夹杂物（或气孔）在轧制拉长时，随着金属变形伸长形成类似头发丝细小的缺陷称为发纹，是钢中最常见的缺陷。发纹磁痕长短不一，磁痕清晰而不浓密，两头是圆角，擦去声磁痕，目视不可见。
②分层 分层是板材中常见的缺陷。分层的特点是与钢材表面平行，磁痕清晰，呈连续或断续的线状。
③拉痕 由于模具表面等不良，在钢材通过轧制设备时，便会产生拉痕。磁痕呈直线沟状，肉眼可见沟底，分布于钢材的局部或全长。宽而浅的拉痕探伤时不吸附磁粉，但较深者会吸附磁粉。
⑶铸钢件缺陷磁痕显示
①铸造裂纹 金属液在铸型内凝固收缩过程中，表面和内部冷却速度不同产生很大的铸造应力，当该应力超过金属强度极限时，铸件便会闰生裂纹这种裂纹有一定的深度，一般为断续或边疆的线条，两端有尖角，磁痕浓密清晰。
② 疏松 疏松也是铸钢件上的常见缺陷。是由于金属冷却凝固收缩过程中得不到充分补缩，形成极细微的、不规则的分散或密集的孔穴，称为疏松。
疏松一般产生在铸钢件最后凝固的部位。磁粉探伤中疏松缺陷磁痕一般涉及范围较大，呈点状或线状分布，两端不出现尖角，有一定深度，磁粉堆积比裂纹稀疏。
③冷隔 冷隔是由于两股金属熔液在铸模内流动，冷却过程中被氧化皮隔开，不能完全融为一体，形成对接或搭接面上带圆角的缝隙，称为冷隔。
冷隔磁痕显示稀淡而不浓密清晰。
④夹杂 铸造时由于合金中熔渣未彻底清除干净，浇铸工艺或操作不当等原因，在铸件上出现微小的熔渣或非金属夹杂物。磁痕呈分散的点状或弯曲的短线状。
⑤气孔 铸钢件的气孔是由于金属液在冷却凝固过程中气体未及时排出形成的孔穴。其磁痕呈圆形或椭圆形，宽而模糊，显示不太清晰，磁痕的浓度与与气孔的深度有关。
⑷焊接件缺陷磁痕显示
① 焊接裂纹
A、焊接热裂纹 焊接完毕后即出现（一般在1100~1300℃）；热裂纹浅而细小，磁痕清晰而不浓密。
B、焊接冷裂纹 冷裂纹（一般产生在100~300℃）的热影响区内，可能在焊接完毕后即出现，也可能在焊接完毕后数日后产生，故又称延迟裂纹。冷裂纹一般是纵向的，一般深而粗大，磁痕浓密清晰。磁粉探伤一般安排在焊后（自然冷却）24~36小时后进行。
②未焊透 母材金属未熔化（焊接电流较小）。磁粉探伤只能发现较浅的未焊透，磁痕松散，较宽。
③气孔 焊缝上的气孔是焊接过和中，气体在熔化金属冷却之前未及时排出而保留在焊缝中的孔穴。多呈圆形或椭圆形。其磁痕显示与铸钢件气孔相同。
④夹杂 夹杂是在焊接过程中熔池内示威者及浮出而残留在焊接金属内的焊渣，多呈点状或粗短条状，磁痕宽而不浓密。
⑸热处理缺陷磁痕显示
①淬火裂纹
②渗碳裂纹
③表面淬火裂纹
3、冷加工产生的缺陷
⑴磨削裂纹
⑵矫正裂纹
4、使用后产生的缺陷
⑴疲劳裂纹
工件在使用过程中反复受到交变应力的作用，工件内原有的小缺陷、带有表面划伤口、缺口和内部孔洞的结构都可能形成疲劳源，产生的疲劳裂缝称为疲劳裂纹。疲劳裂纹一般都产生在应力集中部位，其方向与受力方向垂直，中间粗，两头尖，磁痕浓密清晰。
⑵应力腐蚀裂纹
工件材料在腐蚀和应力共同作用下产生的裂纹称为应力腐蚀裂纹。
应力腐蚀裂纹与受力方向垂直，磁痕显示浓密清晰。
5、电镀产生的缺陷
其特征是：一般不单个出现，呈曲线状，纵横交错，磁痕浓密清晰。
6、常见缺陷磁痕显示比较
⑴发纹和裂纹缺陷 发纹和裂纹缺陷虽然都是磁粉探伤中最常见的线性缺陷，但对工件使用性能的影响却完全不同，发纹缺陷对工件使用性能的影响较小，而裂纹的危害极大，一般都不允许存在。因此对它进行对比分析，提高识别能力十分重要。（见表7-1）

发纹和裂纹缺陷的对比分析

缺陷
对比内容
发纹
裂纹

产生原因
发纹是由于钢锭中的非金属夹杂物（和气孔）在轧制拉长时，随金属变形而形成头发丝细小的缺陷。
裂纹是由于工件淬火、锻造或焊接等原因，在工件表面产生的窄而深的V字形破裂或撕裂缺陷
形状、大小
和分类
发纹缺陷都是沿着金属纤维方向，分布在工件纵向截面的不同深度处，呈连续或断续的细直线，很浅，长短不一，长者可达到数十mm。
裂纹缺陷一般都产生在工件的耳、孔边缘和截面突变等应力集中部位的工件表面上，呈窄而深的V字形破裂，长短不一，通常边缘参差不齐，弯弯曲曲或有分岔。
磁痕特征
磁痕均匀清晰而不浓密，直线形，两头呈圆角
磁痕浓密清晰，弯弯曲曲或有分岔，两头呈尖角

鉴别方法
⑴擦掉磁痕，发纹缺陷目视不可见⑵在2~10倍放大镜下观察，发纹缺陷目视仍不可见
⑶用刀刃在工件表面沿垂直磁痕方向来回刮，发纹缺陷不阻挡刀刃
⑴擦掉磁痕，裂纹缺陷目视可见或不太清晰
⑵在2~10倍放大镜下观察，裂纹缺陷呈V字形开口，较清晰
⑶用刀刃在工件表面沿垂直磁痕方向来回刮，裂纹缺陷阻挡刀刃
⑵表面缺陷
表面缺陷是指由热加工、冷加工和工件使用后产生的表面缺陷或经过机械加工才暴露在工件表面的缺陷，如裂纹等，有一定的深宽比，磁痕显示浓密清晰、细直、轮廓清晰，呈直线状、弯曲线状或网状，磁痕显示重复性好。
⑶近表面缺陷
近表面缺陷是指工件表面下的气孔、夹杂物、发纹和未焊透等缺陷，因缺陷处于工件近表面，未露出工件表面，所以磁痕显示宽而模糊，轮廓不清晰，磁痕显示与缺陷性质与埋藏深度有关。

五、磁痕分析与工件验收
第八章 磁粉检测应用

磁粉探伤可用于检测铁磁性材料和零部件表面和近表面的微小缺陷，具有很高的检测灵敏度，是控制产品质量的重要的手段之一，因而被广泛应用。这里主要介绍磁粉探伤在锻钢件及维修件上的应用。
一、焊接件的磁粉检测（暂略）（P137）
焊接件是利用热能或热能与压力，并且加或不加填充材料将工件连接成一整体的方法。
1、焊接件探伤的内容与方法
⑴坡口探伤
⑵焊接过程中的探伤
⑶焊缝探伤
⑷机械损伤部位的探伤
2、探伤方法选择
3、焊接件探伤实例

二、锻钢件的磁粉检测
锻钢件是通过把钢加热后锻造或挤压成形的。锻造工艺能节省钢材、生产效率高，材料致密，强度高，所以在生产中占有一定的比例。由于锻钢件加工工序较多，在生产上容易产生不同性质的缺陷，这就要求我们把锻钢件在制造工艺过程中产生缺陷的不合格品挑出来，确保锻钢件的质量。
1、锻钢件的特点
⑴锻造过程产生的缺陷
包括原材料不良（有夹渣、夹杂、气孔、疏松、缩孔等）、下料剪切和锻造操作工艺不当和模具设计不合理等原因产生的锻造裂纹、折叠、白点和发纹等缺陷。
⑵热处理过程产生的缺陷
在提高锻件强度消除应力而进行热处理时，由于热处理工艺不当，工件异形尺寸变化大引起热应力集中，以及材料锻造缺陷在热处理中扩展等原因产生的淬火裂纹等缺陷。
⑶机加工过程产生的缺陷 包括磨削裂纹、矫正裂纹等。
⑷表面热处理过程产生的缺陷
包括工艺不当引起的裂纹以及材料孔槽等部位热应力不均匀引起的淬火裂纹等。
上面分析了锻钢件的缺陷来源，说明锻钢件不仅多数形状复杂，而且经历冷热加工工序，容易产生各种性质的缺陷。
2、锻钢件探伤方法的选择
选择锻钢件探伤设备和工艺时，应考虑工件的尺寸形状、材料磁性、检验部位、灵敏度要求和生产效率等因素，原则上建议：
⑴大型工件，采用触头法、磁轭法或绕电缆法，进行局部探伤；
⑵形状复杂较多的轴类工件（例如曲轴等）采用连续法，并用通电法和线圈法分段（也可整体）磁化，建议不采用剩磁法。
⑶尺寸较小的轴类、销子、转向接臂、齿圈等可分别选用通电法、穿棒法以及线圈开路或闭路磁化法。至于哪些工件采用剩磁法，可根据工件的形状、材料的磁性和热处理状态来确定。对于批量大的工件最好用传送带进行半自动检验，以提高工效。
3、锻钢件探伤实例
⑴曲轴磁粉探伤 曲轴有模锻和自由锻两种，以自由锻居多。
Ⅰ、探伤方法 曲轴开头复杂且有一定的长度，可采用连续法，并用通电法进行周向磁化，线圈法分段（也可整体）进行纵向磁化。（如图8-11，P142）
Ⅱ、曲轴上的磁痕特征：
①裂纹分布于大小头端部，横穿截面明显可见。
②原材料发纹沿锻造流线分布，长的可贯通整个曲轴短的有1~2mm。出现部位无规律，且与整批钢材质量有关。非金属夹杂严重者在淬火时有的会发展为裂纹，两侧无脱炭，借此可与锻造裂纹相区别。
③皮下气孔锻造后呈短而齐头的线状分布。
④锻造裂纹磁痕曲折粗大浓密清晰。
⑤折叠在锻造滚光和拔长对挤时形成。前者磁痕与纵向成一角度出现，后者在金属流动较差部位呈横向圆弧形分布。
⑥感应加热引起的喷水裂纹呈网状，成群分布在圆周过渡区。礤长度从几毫米开始，深度一般不超过0.1mm，磁痕很细，探伤工艺不当容易漏检。
⑦油孔淬裂起因于感应加热时热应力分布不均，深度一般大于0.5mm，长度不等，裂纹由孔向外扩展，个别位于油孔附近。可单独存在，或多条呈辐射状分布。裂纹始端在厚薄过渡区，而不是在前薄部位。
⑧矫正裂纹多集中在淬硬层过渡带。
⑨磨削裂纹是由于曲轴感应加热已存在一定程度的热应力，在粗磨和精磨过程中又叠加组织应力和热应力，导致开裂。裂纹垂直于磨削方向呈平行分布。
⑵塔形试样磁粉检测
塔形件是用于抽样检验钢棒和钢管原材料缺陷的试验件，磁粉检测主要为 了检查发纹和非金属夹杂物。
检验塔形试样应作如下考虑：
①发纹都是轴向或成一夹角，所以只进行轴向通电法检验。
②塔形试样都是在热处理前探伤，所以采用温式连续法。
③磁化电流可按各台阶的直径分别计算，磁化和检验的顺序是从小到大，分别进行。（也可从最大开始，若无缺陷则可；若有，则应退磁后从按该部位直径重新检测。）
⑶万向接头磁粉探伤
万向接头是受力的锻钢件，由于缺陷方向不能预估，所以至少应在两个以上方向磁化可在固定式探伤机上用湿法检验。磁化方法如下：
①孔周围是关健受力部位，应采用中心导体法磁化和检验孔内、外表面及端面的缺陷。
②用通电法进行周向磁化，检验纵向缺陷。
③在线圈内纵向磁化，检验横向缺陷。纵向磁化L/D值<2时，应采用延长块接长。

三、铸钢件的磁粉检测（暂略）

四、在役与维修件的磁粉检测
1、在役与维修件磁粉检验的特点
⑴维修件探伤的目的主要是为了检查疲劳裂纹和应力腐蚀裂纹，所以探伤前，要充分了解工件在使用中的受力状态、自学成才力集中部位、易开裂部位发及裂纹方向。
⑵疲劳裂纹一般出现在应力最大部位，因此，在许多情况下，只需进行局部检查。特别是不能拆卸的组合件只能局部探伤。
⑶常用的磁粉检测方向是触头法、电磁轭、线圈（绕电缆）等，已拆卸的小工件也常常利用固定式探伤机进行全面检验。
⑷ 对于不可接近或视力不可达到的部位，可用内窥镜配合检验。
⑸许多维修件有镀层或漆层，须采用特殊的探伤工艺，必要时要除掉表面覆盖层。
⑹磁粉检测后往往需要记录磁痕，以观察疲劳裂纹的扩展。
2、在役与维修件磁粉探伤实例
⑴飞机大梁螺栓孔
飞机在服役过程中，机翼大梁螺栓孔易产生疲劳裂纹，裂纹的方向与孔的轴线平行，集中出现在孔的受力部位，飞机往往因大梁断裂而坠毁，因此，定期探伤，提高早期疲劳裂纹的发现率极为重要。
飞机大梁螺栓孔磁粉检测程序：
① (预处理)将螺栓分解下来，将000号砂布装于手电钻上，将孔壁打磨光，并擦试干净。
②（磁化方法选择）用中心导体法：将铜棒穿入孔中，电流取I=40D（或12D），对螺栓孔进行磁化。
③施加磁悬液。
④在良好的光线下，进行观察、评定。
⑤退磁 ⑥探后处理

⑵起重天车吊钩磁粉检测

⑶螺栓磁粉检测
螺栓是紧固件，属受力的关键零件，横向裂纹对螺栓有更大的危害性。所以应选择最佳方案把螺栓表面的微小缺陷发现出来很重要。一般推荐使用线圈法纵向磁化，采用湿法、剩磁法和低浓度的荧光磁悬液检验，施加时间要长。它比使用通电法周向磁化（要求检验纵向缺
