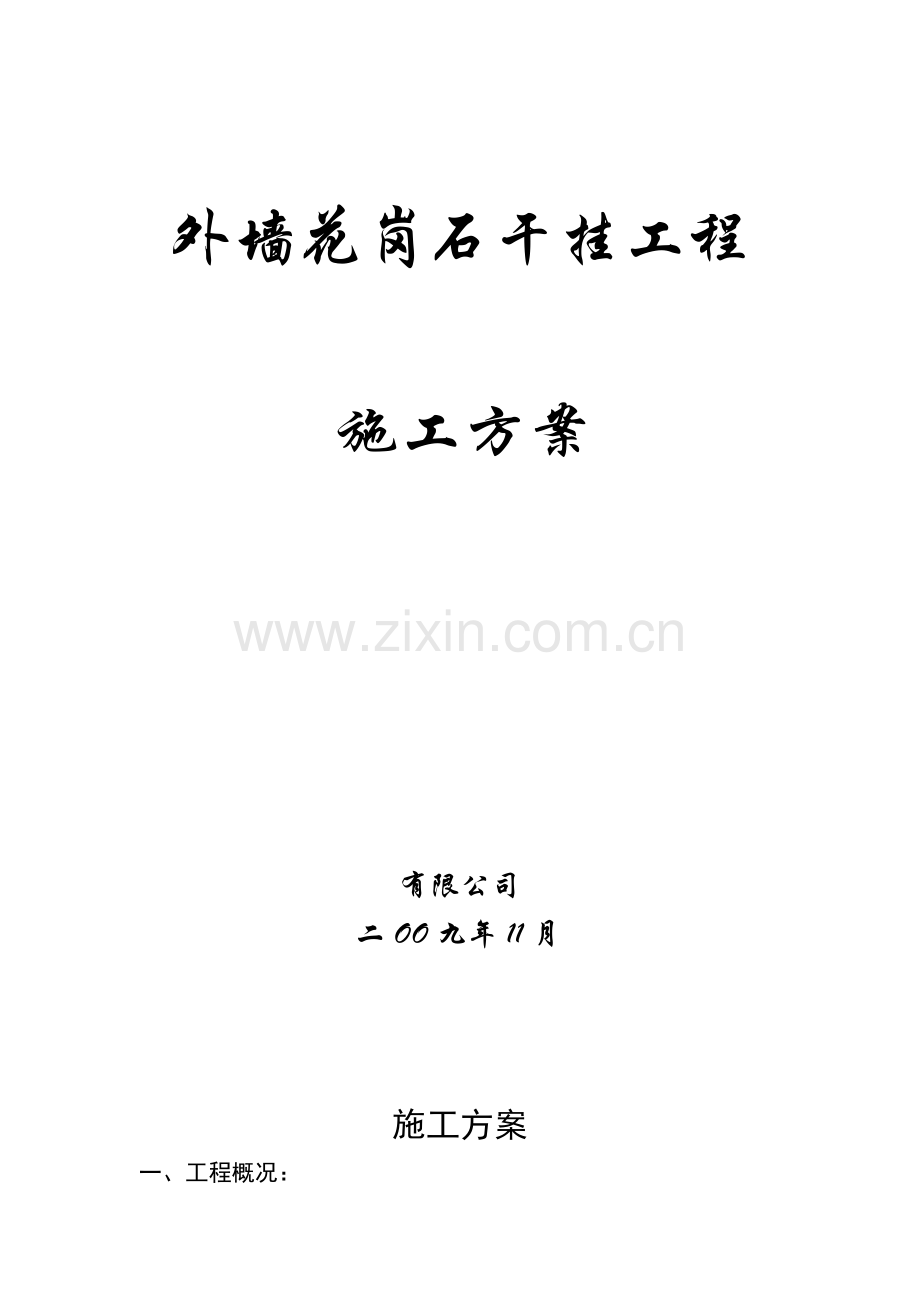

花岗岩干挂施工方案.doc

外墙花岗石干挂工程施工方案有限公司二OO九年11月施工方案一、工程概况：1、工程名称：2、设计单位：3、土建工程施工单位：4、外墙石材干挂施工单位： 5、建筑面积：6、干挂石材高度：17.4m7、工程特点及工作简叙：（1）工程范围：外墙花岗石干挂，需制作钢龙骨，将花岗石板挂在钢龙骨架上，钢龙骨包括主龙骨（垂直方向）和次龙骨（水平方向），主龙骨为5槽钢和次龙骨采用L50505角钢，主龙骨槽钢制作与每层的横梁和柱体连接承受荷载，形成钢龙骨架。石材分格模数：1000600mm，石板拼接横向排版。（2）工作简述：制作及安装钢龙骨，干挂安装花岗石板材。8、工程主要材料简叙：石材：（1）五莲红花岗石板（板厚25 mm）（火烧板）（2）主龙骨：5槽钢和5#角钢 （3）次龙骨：5#角钢（50505）（4）密封胶：耐侯硅酮密封胶 （5）挂件：优质镀锌钢9、工程各项配合事宜：建筑方提供施工用水、电、搭设脚、手架，材料存放仓库，临时职工宿舍等。建筑方提供土建图纸和外墙装饰设计图及具体技术要求，石材干挂施工方根据要求设计钢龙骨，石材分格等施工方案，经建筑方认可后进行施工。二、工程管理体系：1、工地人员的组织与职责： 经理：统筹工程的整体操作与管理，在需要时，出席与设计单位或甲方代表会议。负责工地的施工管理、材料运送、工地的施工进度与时间，负责监督各项工程款。工地队长：专职负责工地的各项事宜、人手调配、质量与进度控制、安全守则的履行、到达材料的接收、参与工地会议，并与甲方施工单位商议，研究并解决各项施工的配合事项。技术负责人：配合队长工作，按照图纸及工程设计要求，完成各项技术指标。2、主要工作守则：技术控制与质检：a、每项安装工作都应由技术负责人指导下施工；b、每项工作都应依照图纸和国家有关质量检验规范予以逐项检查，并作好质检记录；c、损耗材料必须合乎设计要求；d、施工中，发现任何缺陷毛病时，应立即采取修补或改正措施。e、应中途安排检验隐蔽工程；作好钢龙骨架的制用，安装质量检验记录；f、及时收集施工形成的文件、资料、会议记录、隐蔽工程材料等。安全守则：a、配戴安全帽，高处作业必须系安全带；b、使用电焊机时应留意火花与焊渣，以免发生意外；c、使用电动工具时，要遵守使用守则，应使用相应规格的插座与插头； d、发现不安全或危险隐患，应即时向有关人员和部门汇报；在任何环境与情况下，都应遵守安全守则；e、在任何环境与情况下，都应遵守安全守则；f、保持工地清洁，派专人巡检，定期召开安全会议。三、施工方案：（一）工期与施工安排：完成本工程大约共需 天时间。制作安装钢龙骨 天，安装干挂石板 天。可随土建工程进度随时调整工期，工地队长根据工程情况，在不延误工期的情况下，随时调整人员的多少。钢龙骨和石板干挂安装由下向上进行，施建单位负责搭建脚手架亦依此形式进行。（二）施工顺序：1、花岗石幕墙安装：侧量放线，确定垂直龙骨位置（按图纸石板分格尺寸）；查找每层横梁和立柱上的预埋件位置；制作钢龙骨架，竖龙骨预埋铁件焊接，水平龙骨与竖龙骨焊接安装；板材整理、查号安装板材，按板材的设计编号，将石板安装在龙骨架上，用M10不锈钢螺栓固定挂件；调整石板缝隙，胶缝6mm；清理缝隙，填充泡沫条，粘贴美缝纸，注胶；打扫清洁石板墙面。四、工程质量管理：（一）提高人员的质量意识：1、树立“质量第一”的意识，加强“质量第一，用户至上，下道工序是用户”的质量意识教育。提高全体职工重视质量的责任感。2、工程质量与施工者利益挂钩，将施工质量的好坏与操作者的工资、奖金挂钩。促使操作者关心质量，重视质量。3、组织施工人员技术培训，提高其技术素质，使施工质量的提高建立在坚实的技术基础上。4、建立严格的检查制度。操作者自检、施工班互检和上下工序交接检的检查制度，层层把关，严格考核，从而保证工程质量。（二）控制材料质量：1、严格按设计要求选材。2、建立材料进场验收制度。3、加强材料管理，合理确定材料的堆放或仓库位置。（三）加强施工机具设备的管理：1、按照工艺要求，选用合适的机具；2、建立健全机具管理制度，加强机具设备的维修保养，并定期检修。3、为了保证工程质量，施工前，必须对施工机具检查无误后，方可使用。（四）施工环境的控制：1、控制好施工的温度、湿度；2、避开大风或雨天施工；3、合理安排各道工序，从而创造良好的施工环境。（五）组成质量保证体系：1、运用管理技术，专业技术和科学的施工方法；2、树立“质量第一”的企业思想；3、执行文明施工，进行安全控制；4、做好施工准备阶段和施工中的质量管理。五、工程目标管理：1、依照甲方要求近期完工；2、工程质量达到国家标准；3、争创优良工程。附： 1、花岗石干挂钢龙骨制作安装操作规程2、花岗石干挂安装操作规程3、施工方法4、安全文明施工一、花岗石干挂钢龙骨制作安装操作规程一、主要材料：1、主龙骨用：5槽钢和5#角钢2、次龙骨用：5#角钢3、电焊条：E4303（J422）二、操作程序及技术要求：1、测量放线（按图纸分格尺寸）；2、安装主龙骨5槽钢（垂直方向）与预埋钢件焊接，满焊，焊缝高h=5mm；角钢立面垂直度5mm，用2m托线板检查；3、安装次龙骨5#角钢（水平方向），与主龙骨5槽钢焊接，满焊，焊缝高度h=5mm，水平方向直度2mm；4、检查焊缝，清理焊渣，发现焊接差和有砂眼的焊缝时，应重新焊接；5、焊接部位涂刷绣漆，保证不漏刷，不透底，确保防锈质量。二、花岗石干挂安装操作规程一、主要材料：1、不锈钢挂件：=4mm 2、螺栓：M10303、耐候硅酮密封胶4、花岗石板材：=25mm二、操作程序及技术要求：1、测量放线：（按图纸石材分格尺寸）；2、石板打孔或切槽；3、在次龙骨上打孔（按石材分格位置）装不锈钢挂件，用专用及相应长度扳手上紧M1030螺栓紧至不动为止；4、方柱或混凝土墙面，应先在墙体上打孔，装膨胀螺栓M10120及不锈钢挂件，用相应长度的扳手紧固螺栓，紧至不动为止；5、石材幕墙安装的允许偏差和检验方法：（见表一）6、清理墙面清扫板缝；7、粘贴美纹胶带，打密封胶；8、清理整体墙面； 三、施工方法（一）幕墙施工程序：1、测量、放线：各楼层应定水平基准线，楼层各工作面定（垂直）基准线。2、联接钢制件安装。3、立柱调校制作。4、立柱安装调整、包装保护。5、横梁调校制作。6、横梁安装调整。7、幕墙防雷、防火设置。8、石材板块装运。9、石材板块安装。10、检查、清扫。11、质量自检、清扫。12、交验。以上各工序可视施工情况调整顺序交叉进行以缩短工期。（二）施工要点：1、测量放线：幕墙施工测量放线应在风力小于4级的情况下进行，其误差要及时调整，不得积累；在各工作面放（垂直）基准线，各层工作面放水平基准线。要反复校核准确后确定各立柱中心位置，若现场尺寸与图纸有较大差异时，应及时与设计部门联系，会同各有关方面协商处理，不要擅自处理。2、联接钢件安装：系幕墙关键部位，安装时应特别小心。（1）连接件（预埋件）定位要准，与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设，预埋件应牢固，位置准确，预埋件的位置应按设计要求进行复查。其标高偏差不应大于10mm，预埋件位置差不应大于20mm。（2）立柱间距应拉通长尺校核，不要用短尺各节分开测量，以免累积误差。立柱各节间间距误差亦应控制1mm。注意，只有确实保证联接件定位的准确度，才能保障下道工序主龙骨安装的精度。（3）焊缝应牢固可靠，不得有虚焊夹渣等，焊接部份涂红丹防腐底漆二道，银粉漆饰面。3、立柱制作、安装：制作前应对每根料先行校验，若表面擦伤、划痕超标，应退货，若弯曲度超标应进行调校。 4、幕墙的防火、防雷：幕墙在每个楼层的梁板位置要有防火措施，使每个楼层各自形成独立的防火区。幕墙应按施工设置防雷装置。 5、板快制作安装： （1）应在立柱定位后提供石材。 （2）板块加工制作要准确，各种规格应先做一至二个样件到现场试挂，确认无误后再批量制作。 （3）应对横竖连接件进行检查、测量、调整；石板安装时，左右、上下的偏差不应大于1.5mm。 （4）板块安装后，经调整定位后，其四周间距缝基本为6mm，内以泡沫圆棒填隔，外以耐候胶密封（耐修胶深度3.0mm），密封要密实，不渗漏，外观应平顺美观；注胶前应对注胶部位按工艺要求进行清洗处理。 （三）幕墙隐蔽工程验收项目： 1、立体结构与立柱、立柱与横梁连接点安装及防腐处理 2、幕墙的防炎、防雷安装3、幕墙的伸缩缝、沉降缝、防震缝及阴阳角的安装4、幕墙的封口安装。四、安全文明施工：幕墙安装施工主要是悬空外架作业，较易产生的事故有：“高空坠落，物体掉落伤人，电器伤害，火灾等。”为杜绝事故的产生，要求：1、所有施工人员应遵守施工现场的安全规章。进入现场须戴安全帽，不准穿拖鞋，危险地段作业要戴安全带。2、遵守现场用电安全规定和防火要求，应按总指定的配电箱，指定专人接线，不许胡拉乱按，电线应用胶皮防水线，不许用普通花线。电焊要求有承接焊渣装置，不许让焊渣自由飘散飞扬，消灭火灾隐患。3、安装幕墙用的施工机具和吊篮在使用前应进行严格检查，符合规定后方可使用。4、上、下操作时应设置水平隔离，防止落物伤人，若无上下操作，亦应在作业面上方设警告标志，不许无关人员进入作业区。5、现场班组长在向小组成员下达当日的生产任务时，要同时提出安全注意事项和要求，并做好班前安全活动，班后总结工作。经常组织安全检查，特别是电器、机械以及安全防护用品的检查。6、文明施工、施工工作场地、生活场所均应干净整齐，材料落地均要有支垫，不许直接放置地面，各工作面要工完料尽，及时整理、回收余料和器具，既利安全，又利产品保护。附：表一项次项目允许偏差（mm）检查方法光面麻面1幕墙垂直度幕墙高度30mm10用经纬仪检查30幕墙高度60mm1590mm252幕墙水平度3用水平仪检查3板材立面垂直度3用水平仪检查4板材上沿水平度2用1m水平尺和钢直尺检查5相邻板材板角错位1用钢直尺检查6幕墙表面平整度23用垂直检测尺检查7阳角方正24用直角检测尺检查8接缝直线度34拉5m线，不足5m拉通线，用钢直尺检查9接缝高低差1用网直尺和塞尺检查10接缝宽度12用钢直尺检查下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 17
