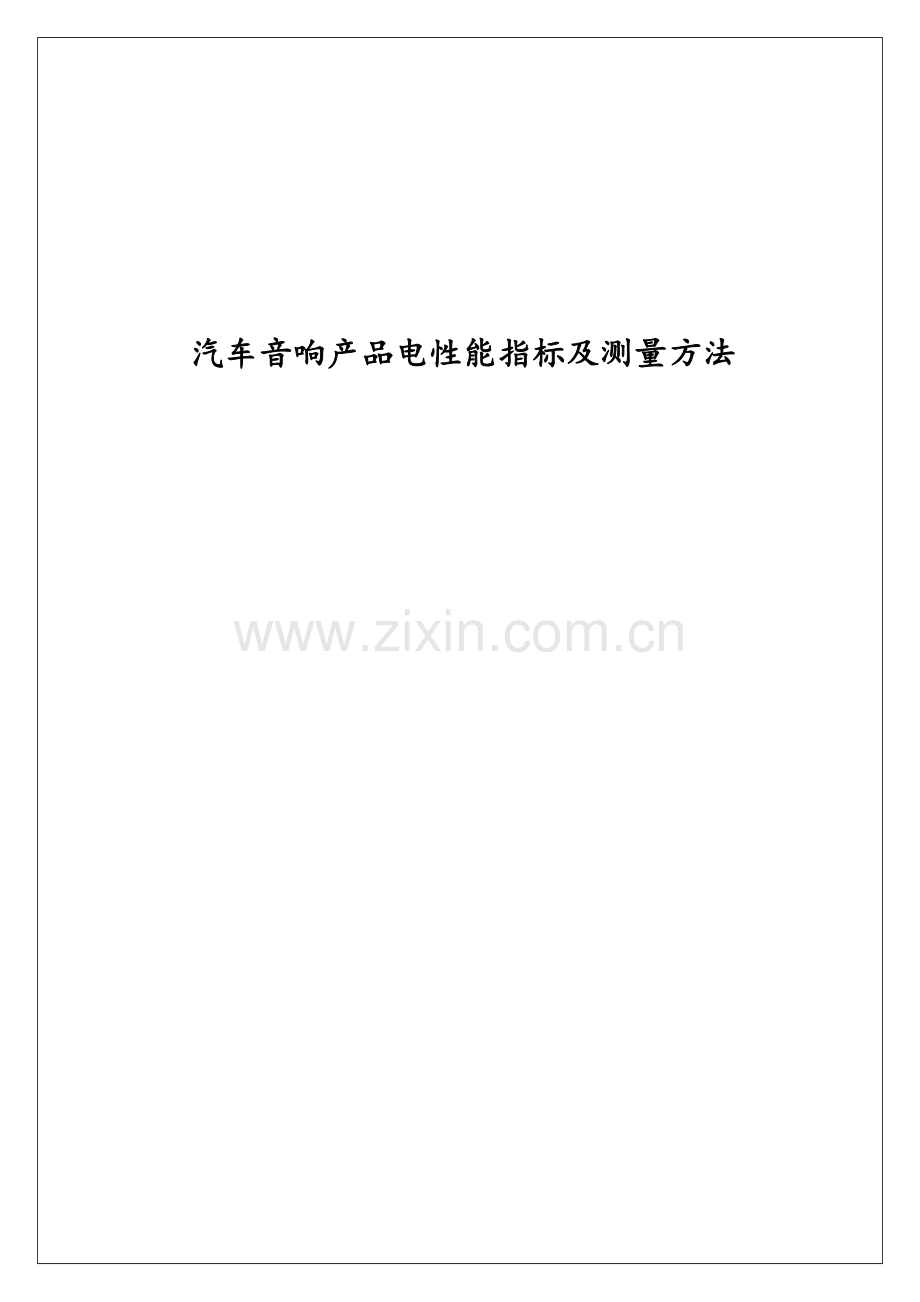

汽车音响产品电性能指标及测量方法

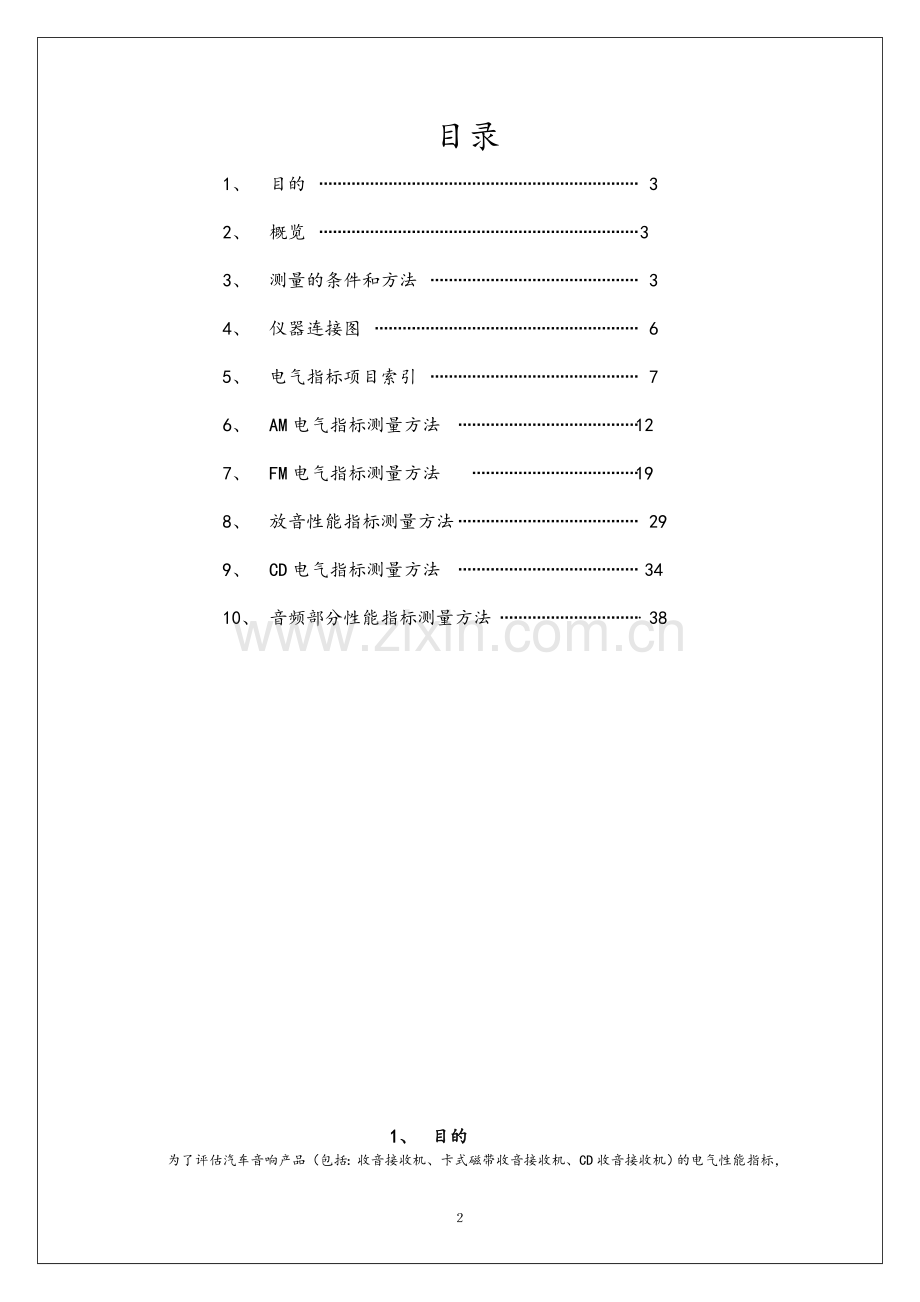

目录
1、 目的 3
2、 概览 3
3、 测量的条件和方法 3
4、 仪器连接图 6
5、 电气指标项目索引 7
6、 AM电气指标测量方法 12
7、 FM电气指标测量方法 19
8、 放音性能指标测量方法 29
9、 CD电气指标测量方法 34
10、 音频部分性能指标测量方法 38

1、 目的
为了评估汽车音响产品（包括：收音接收机、卡式磁带收音接收机、CD收音接收机）的电气性能指标，本标准定义了汽车音响产品的电气测量方法和所应达到的一般要求。
2、 概览
本标准适用于所有山东泉海汽车科技有限公司开发、设计和生产且采用此标准的汽车音响产品（包括：收音接收机、卡式磁带收音接收机、CD收音接收机）。
本机准参考了 GP ELECTRONIC LTD 的 QAP （Quality Assurance Procedure）NO.QAP5.12，ISSUE A 、PHILPS的GENERAL SPECIFICATION FOR CAR-RADIO and CAR-RADIO-CASSETTE/CD COMBINATIONS、中华人民共和国国家标准GB 6163-85 、GB 2846-88和TL-972标准95年版。
3、 测量的条件和方法
3.1周围环境条件
环境温度：15℃～35℃; 相对温度：45%～75%; 大气压：86Kpa～106Kpa.
3.2电源电压
如果没有其他说明，则在机器的电源端子测量，要求的直流电压为：14.4V±5%。
如果有特殊的器件接入电源线中（包括扼流圈，保险丝等），则它们应被视为机器的一部分。
3.3参考输出功率
如果没有其他说明，则在机器接标准负载4Ω±1%时的参考输出功率为：0.5W，对应的标准参考输出电压为：1.4Vrms。
如果机器有线输出（LINE OUTPUT），在测量线输出时，应接10KΩ负载，音量电位器在最大位置且喇叭输出不接负载。
3.4测试频率点
波段 低端 中瑞 高端 单位
LW（Europe） 164 218 272 KHz
MW（Europe） 612 999 1404 KHz
AM（China、Australia） 612 999 1404 KHz
AM（USA、Canada） 610 1000 1400 KHz
FM（China、Australia、Europe） 90 98 106 MHz
FM（USA、Canada） 90.1 98.1 106.1 MHz
如果没有其他说明，优选的测试频率点分别为各个波段的中端
3.5高频输入电平（LW MW AM FM）
如果没有其他说明,去掉匹配器衰减后,输入机器的参考高频电为:U=1mV=60dB u V
3.6调制参数
如果没有其他说明，调制参数按以下设置：
LW/MW/AM 调制频率：1KHz 调制度：30%
FM（China、Australia、Europe） 调制频率：1KHz 频偏 22.5KHz
FM(USA、Canada) 调制频率：1KHz 频偏 75KHz
FM ST(China) 导频：19KHz 频偏7.5KHz(10%)
FM ST(USA、Canada、Australia、Europe) 导频：19KHz 频偏6.75KHz(9%)
立体声复合信号(China、Australia、Europe) 频偏 22.5KHz(30%)
立体声复合信号(USA、Canada) 频偏 75KHz（100%）
3.7预加重
China、Australia、Europe FM波段 50 u S
USA、Canada FM波段 75 u S
3.8标准模拟天线
测量时，须将相应的标准模拟天线接在高频信号源和接收机之间。
本条所用的符号如下：
Rr……接收机的标称输入阻抗 Ω
Rg……高频信号源的内阻 Ω
U……输入机器的参考高频电平 dB u V
E……高频信号源的开路电压 dB u V
S.G.……高频信号发生器
CX……天线系统的并联模拟电容 Pf
3.8.1 AM标准模拟天线中CX与实际天线馈线长度（包括中继线长度）L的关系如下表：
L（mm）
900～1400
1401～1900
1901～2500
2501～3000
3001～4500
CX（Pf）
60
75
90
130
180
若天线插座馈线长在850mm～1100mm者，CX取30Pf；对于出口机，无特殊要求者，CX取65Pf。
3.8.2 AM单信号标准模拟天线U

Rg
50ohm

15pf
30ohm

Rr
75ohm

E
S.G.

Cx=60pf

U=E

U

3.8.3 AM双信号标准模拟天线

110ohm

15pf

Rg2
50ohm

110ohm

Rr
75ohm
Rg1
50ohm

Cx=60pf

E2

E1

U=E1,2-6dB u
U
3.8.4 FM单信号标准模拟天线

10ohm
Rg
50ohm

45ohm

Rr
75ohm

60ohm

E
S．G．

U=E-12dB u V
U
3.8.5 FM双信号标准模拟天线

10ohm

45ohm

10ohm
Rg2
50ohm
Rg1
50ohm

Rr
75ohm

E2
E1

U=E-12dB u V
3.9一般测量条件
3.9.1 FADER
机器有四个喇叭输出时，如果没有其他说明，可仅接两个前喇叭测量。
3.9.2 BALANCE BASS TREBLE
均在其中心位置。
3.9.3 TONE
其位置应使音频部分的频率响应在标称频率范围内尽可能的平坦，如果没有其他说明，将其打在最大提升位置。
3.9.4 LOC/DX
如果没有其他说明，应在DX位置。
3.9.5 LOUDNESS MUTE METAL DOLBY EQUALIZER
如果没有其他说明，应在中间位置。
3.9.6数据指标测量声道
如果没有其他说明，应以左声道为参考。
3.9.7机器工作角度
从前到后：0°～30°±10°
3.9.8测量之前
机器在测量之前，在上述的条件下，应用1KHz正弦波使机器有1/3额定功率的输出15分钟。
3.9.9调谐方法
根据情况选用下述方法之一，并在测试结果中说明。
a、 按输出音频大小；
b、 按输出失真最小；
c、 按输出噪音最小。
3.10其他说明
3.10.1屏蔽室
有关电性能的测量，一般应在屏蔽室内进行，屏蔽室对外界电磁场的衰减应大于60dB。
在大信号测量时，当外界电磁干扰的电平低于测量信号电平30dB以下时,测量也可以在不加屏蔽室的房间内进行。
3.10.2消声室
关声性能的测量，一般应在消声室内进行。
a、 室内全部连接应采用屏蔽电缆,室内的噪声级一般不应超过45dB(以10-16W/Cm2为0dB)。
b、在测量距离内,标称频率范围内任一频率的声压降落曲线与自由空间理论曲线之差不得超过±1.5dB。
C、消声室内应进行电磁屏蔽，以使外界电磁干扰的电平低于测量信号电平30dB以下。
电流表
电压表
直 流 电 源

低频信号源

立体声
信号源
高频信号源
S.G.1
高频信号源
S.G.2
可选择

滤波器

噪声仪

抖摆仪

失真仪

双踪示波器

毫伏表

扬声器

标准
负载电阻
被 测

机 器

AM/
FM
匹配器

低频信号源
通过CD/AUX输入
4、 仪器连接图

5、电气指标项目索引
序号 项目
6. AM电气指标测量方法
6.1 频率范围(FREQUENCY RANGE)
6.2 刻度误差(CALIBRATION ERROR)
6.3 最大灵敏度(MAXIMUM SENSITIVITY)
6.4 噪限灵敏度(NOISE LIMITED SENSITIVITY)
6.5 中频频率(INTERMEDIATE FREQUENCY)
6.6 信噪比(SIGNAL TO NOISE RATIO)
6.7 6dB带宽(6dB BANDWIDTH)
6.8 选择性(SELECTIVITY)
6.9 镜像抑制(IMAGE REJECTION)
6.10 中频抑制(IF REJECTION)
6.11 中频啾啾声抑制或啸叫(IF TWEET REJECTION/WHISTLE)
6.12 自动增益控制(AUTOMATIC GAIN CONTROL)
6.13 失真或过载失真(DISTORTION/RF OVERLOAD DISTORTION)
6.14 大信号处理能力(LARGE SIGNAL HANDLING CAPACITY)
6.15 放大预留(AMPLIFICATION RESERVE)
6.16 远近程衰减量(LOC/DX ATTENUATON)
6.17 锁台灵敏度(SEARCH SENSITIVITY)
6.18 锁台时间(SEARCH TUNING TIME)
6.19 频率响应(FREQUENCY RESPONE)
a、-6dB频率响应(-6 dB FREQUENCY RESPONE)
b、全频率响应(OVERALL FREQUENCY RESPONE)
6.20 交调抑制(INTERMODULATION REJECTION)
6.21 最小噪音电平(NOISE LEVEL AT MINIMUM)
6.22 下落工作电压(DROP WORKING VOLTAGE)

序号 项目
7. FM电气指标测量方法
7.1 频率范围(FREQUENCY RANGE)
7.2 刻度误差(CALIBRATION ERROR)
7.3 噪限灵敏度(NOISE LIMITED SENSITIVITY)
7.4 静态灵敏度(QUIETING SENSITIVITY)
3dB限制点(3 dB LIMITING POINT)
中频频率(INTERMEDIATE FREQUENCY)
中频抑制(IF REJECTION)
镜像抑制(IMAGE REJECTION)
高频中断信噪比(S/N RATIO AS RF INTERRRUPTION)
AM抑制(AM SUPPRESSION)
俘获比(CAPTURE RATIO)
邻近通道选择性(ADJACENT CHANNEL SELECTIVITY)
AFC减少比(AFC REDUCTION RATIO)
AFC控制范围(AFC HOLDING RANGE)
远近程衰减量(LOC/DX ATTENUATON)
锁台灵敏度(SEARCH SENSITIVITY)
锁台时间(SEARCH TUNING TIME)
频率响应(FREQUENCY RESPONE)
a、-3dB频率响应(-3dB FREQUENCY RESPONE)
b、全频率响应(OVERALL FREQUENCY RESPONE)
7.19 失真或过载失真(DISTORTION/RF OVERLOAD DISTORTION)
7.20 大信号处理能力(LARGE SIGNAL HANDLING CAPACITY)
7.21 放大预留(AMPLIFICATION RESERVE)
7.22 哼声和噪声(HUM AND NOISE)
7.23 音量灵敏度(VOLUME SENSITIVITY)
7.24 下落工作电压(DROP WORKING VOLTAGE)
7.25 立体声特性(STEREOPHONIC CHARACTERISTICS)
7.25.1 立体声分离度(STEREO SEPARATION)
7.25.2 10dB分离度(10dB STEREO CROSSTALK)
7.25.3 信号相关响应(SIGNAL DEPENDENT RESPONE)
7.25.4 点灯灵敏度(STEREO INDICATION SENSITIVITY)
7.25.5 19KHz和38KHz抑制(SUPPRESSION OF 19KHz AND 38KHz)
7.25.6 立体声信噪比(STEREO SIGNAL TO NOISE RATIO)

序号 项目
8. 放音电气性能指标测量方法
8.1 放音电气性能指标测量方法
8.1.1 带速(TAPE SPEED)
8.1.2 抖摆(WOW AND FLUTTER)
8.1.3 频率响应(FREQUENCY RESPONE)
8.1.4 声道分离度(CHANNEL SEPERATION)
8.1.5 串音(CROSSTALK)
8.1.6 输出电平和声道差(OUTPUT LEVEL AND CHANNEL UNBALANCE)
8.1.7 左右声道定义(LEFT AND RIGHT CHANNEL DEFINITION)
8.1.8 自动选曲(AUTO MUSIC SEARCH)
8.1.9 放音均衡---金属带(TAPE EQUALIZATION---METAL TAPE)
8.1.10 杜比效果(DOLBY NOISE REDUCTION---DOLBY EFFECT)
8.1.11 放音信噪比(TAPE SIGNAL TO NOISE RATIO)
8.1.12 残留噪音(TAPE RESIDUE NOISE)
8.1.13 哼声和噪声(HUM AND NOISE)
8.1.14 放音失真(TAPE DISTORTION)
8.1.15 输出功率(TAPE OUTPUT POWER)
8.1.16 下落工作电压(DROP WORKING VOLTAGE)
8.2 放音机械性能指标测量方法
8.2a 时间部分
8.2a.1 开始时间(START UP TIME)
8.2a.2 自动转面时间(AUTO REVERSE TIME)
8.2a.3 手动转面时间(MANUAL REVERSE TIME)
8.2a.4 快进或快倒时间(FAST WINDING/REWINDING TIME)
8.2b 操作部分
8.2b.1 出带钮操作力(EJECT BOTTON)
8.2b.2 快进或快倒钮操作力(FAST WINDING/REWINDING BUTTONS)
8.2b.3 磁带放入或取出操作力(TAPE INSERTION AND WTHDRAWAL)
序号 项目
9. CD电气指标测量方法
9.1 点频率响应(FREQUENCY RESPONE)
9.2 全频率响应(FREQUENCY RESPONE)
9.3 CD信噪比(CD SIGNAL TO NOISE RATIO)
9.4 动态范围(DYNAMIC RANGE)
9.5 失真(DISTORTION)
9.6 声道分离度(CHANNEL SEPERATION)
9.7 抖摆(WOW AND FLUTTER)
9.8 声道电平差(CHANNEL LEVEL DIFFERENCE)
9.9 声道输出电平(CHANNEL OUTPUT LEVEL)
9.10 非线性(NON-LINEARITY)
9.11 间距误差(PITCH ERROR)
9.12 读取时间(ACCESS TIME)
9.13 下落工作电压(DROP WORKING VOLTAGE)

序号 项目
10. 音频部分性能指标测量方法
10.1 低音高音控制(BASS AND TREBLE CONTROLS)
10.2 简单音调控制(SIMPLE TONE CONTROL)
10.3 等响度效果(LOUDNESS EFFECT)
10.4 平衡效果(BALANCE EFFECT)
10.5 前后喇叭效果(FADER EFFECT)
10.6 线输入灵敏度(LINE INPUT---CD/AUX SENSITIVITY)
10.7 线输入频率响应—3dB(LINE INPUT FREQUENCY RESPONE)
10.8 线输出电平，声道不平衡度，线输出失真(LINE OUTPUT
LEVEL，CHANNEL UNBALANCE，LINE OUTPUT DISTORN)
10.9 线输出信噪比(LINE OUTPUT SIGNAL TO NOISE RATIO)
10.10 残留音频/噪音输出(RESIDUE AF/NOISE OUTPUT)
a、在喇叭输出端(AT LOUDSPEAKER OUTPUT)
b、在线输出端(AT LINE OUTPUT)
10.11 输出功率(OUTPUT POWER AT%THD/MAXIMUM VOLUM)
10.12 声源分隔度(SOURCE SEPARATION)
10.13 电平匹配(LEVEL MATCHING)
10.14 流消耗(CURRENT CONSUMPTION)

6. AM电气指标测量方法
6.1 频率范围(FREQUENCY RANGE)
6.1.1 测量方法
⑴ 分别在接收机的最低和最高频率点进行测量；
⑵ 输入接收机的信号电平为实际所测噪限灵敏度电平；
⑶ 微调信号发生器频率使输出最大且失真最小；
⑷ 记录此时信号发生器的两个读数,作为接收机的接收频率范围的上下限。
6.1.2 要求

频率范围
调谐频率
手动调谐机
电子调谐机
最低频率点
±10/-30KHz
+5/-20KHz
最高频率点
-0/+30KHz
-0/+10KHz

6.2 刻度误差(CALIBRATION ERROR)
6.2.1 测量方法
⑴ 分别在接收机的低、中和高测量频率点进行测量；
⑵ 输入接收机的信号电平为实际所测噪限灵敏度电平；
⑶ 微调信号发生器频率使输出最大且失真最小；
⑷ 记录此时信号发生器的读数与接收机频率的差值即为接收机的刻度误差。
6.2.2 要求

刻度误差
接收机型式
低端
中端
高端
手动调谐机
±30KHz　　
±45KHz　　
±60KHz　
电子调谐机
±2KHz　　
±2KHz　　
±2KHz　

6.3 最大灵敏度(MAXIMUM SENSITIVITY)
6.3.1 测量方法
⑴ 分别在接收机的低、中和高测量频率点进行测量；
⑵ 使音量控制器处于最大位置；
⑶ 调节信号发生器电平直到输出功率达到标准参考输出功率0.5W；
⑷ 测量此高频信号电平下的信噪比必须大于等于6dB
⑸ 记录此时高频信号的电平作为最大灵敏度,以dB u V为单位。

6.3.2 要求

接收机型式
接收波段
手动调谐机
电子调谐机
LM
≤21dB u V
≤21dB u V
AM(MW)
≤15.5B u V
≤15.5dB u V

6.4 噪限灵敏度(NOISE LIMITED SENSITIVITY)
6.4.1 测量方法
⑴ 分别在接收机的低、中和高测量频率点进行测量；
⑵ 调节音量控制器至输出达到标准参考输出功率0.5W；
⑶ 关掉高频信号发生器调制，并测量接收机的信噪比；
⑷ 调节高频信号发生器的电平，使接收机输出在高频信号发生器调制加上和关断之间的输出信号差达到26dB；
⑸ 记录此时高频信号的电平作为噪限灵敏度。
6.4.2 要求

接收机型式
接收波段
手动调谐机
电子调谐机
LM
≤40dB u V
≤35dB u V
AM(MW)
≤40dB u V
≤32dB u V

6.5 中频(INTERMEDIATE FREQUENCY)
6.5.1 测量方法
⑴ 在接收机的中端测量频率点进行测量；
⑵ 高频信号发生器的频率设置为中频频率(根据接收音机的设计而定)，30%调制度,1KHz调制频率，根据需要选择合适的输入电平；
⑶ 调节音量控制器使输出不大于额定参考输出功率1W；
⑷ 调节高频信号发生器的频率，使接收机音频输出最大,此时高频信号发生器的频率即为接收机的中频；
⑸ 按音频输出最大调谐时，若有调谐点不明显或多峰，则从最大输出的频率点左右偏调高频信号发生器的频率，得出使接收机输出下降6dB的两个频率点，计算其算术平均值，作为接收机的中频。
6.5.2 要求
接收机型式
中频频率
手动调谐机
±5KHz
电子调谐机
±3KHz

6.6 信噪比(SIGNAL TO NOISE RATIO)
6.6.1 测量方法
⑴ 在接收机的中端测量频率点进行测量；
⑵ 高频信号发生器的电平设置为5m V(74dB u V)；
⑶ 调节音量控制器至输出达到标准参考输出功率0.5W；
⑷ 关掉高频信号发生器调制,并测量接收机的信噪比；
⑸ 记录此高频信号电平下的信噪比作为接收机的信噪比。
6.6.2 要求
接收机型式
信噪比(74dB u V输入)
手坳调谐机
≥42dB u V
电子调谐机
≥45dB u V

6.7 6dB带宽(6dB BANDWIDTH)
6.7.1 测量方法
⑴ 在接收机的中端测量频率点进行测量；
⑵ 以实测噪限灵敏度作为高频信号参考输入电平；
⑶ 调节音量控制至输出达到标准参考功率0.5W，作为参考0dB；
⑷ 向上调节高频信号发生器的频率直到音频与参考0dB相比下降6dB，记下此时高频信号发生器的频率与中端测量频率之差的绝对值，记为f1；
⑸ 再向下调节高频信号发生器的频率直到音频率与参考0dB相比下降6dB，记下此时高频信号发生器的频率与中端测量频率之差的绝对值，记为f2；
⑹ 则6dB带宽=f1+f2。
6.6.2 要求
6dB带宽≥4.5KHz

6.8 选择性(SELECTIVITY)
6.8.1 测量方法(单信号选择性)
⑴ 在接收机的中端测量频率点进行测量；
⑵ 以实测噪限灵敏度作为高频信号参考输入电平；
⑶ 调节音量控制器至输出达到标准参考输出功率0.5W，作为参考0dB；
⑷ 以一个步进向上调节高频信号发生器的频率(即此时信号输入频率=中端测量频率+一个步进频率)；
⑸ 增加高频信号发生器的电平至输出达到参考0dB；
⑹ 记下此时高频信号发生器电平与实测噪限灵敏度电平之差作为选择性；
⑺ 以一个步进向下调节高频信号发生器的频率(即此时信号频率=中端测量频率－一个步进频率)；
⑻ 增加高频信号发生器的电平至输出达到参考0dB；
⑼ 同样记下此时高频信号发生器的电平与实测噪限灵敏度电平之差作为选择性；
⑽ 若有其他要求，则应将干扰频率分别调节在中端测量频率±2、4、…倍步进频率进行测量。
6.8.2 要求
接收机型式
选择性(±1倍步进频率)
手动调谐机
≥20dB
电子调谐机
≥27dB

6.8.3 测量方法(双信号选择性---正弦波调制法)GB
⑴ 通过AM双信号匹配器将两个信号源接至被测机；
⑵ 首先设置干扰信号输入电平为零，有用信号在中端测量频率点，且输入电平分别调节为1mV、5mV、50mV进行测量；
⑶ 调节音量控制器至输出达到标准参考输出功率0.5W，作为参考0dB；
⑷ 关掉有用信号调制，输入干扰信号，干扰信号分别偏离有用信号±1、2、4、…倍步进频率，并加入1KHz，30%的调制信号；
⑸ 调节干扰信号发生器的电平直到输出比参考0dB降低26dB；
⑹ 记下此时干扰信号发生器的电平与有用信号输入电平之差作为选择性；
⑺ 重复上述测试步骤，并记录选择性。
备注：测量中必须使用标准1KHz滤波器。
6.8.4 要求

接收机型式
有用信号输入电平
手动调谐机
电子调谐机
1mV(60dB u V)
按客户要求
按客户要求
5mV(74dB u V)
按客户要求
按客户要求
50mV(94dB u V)
按客户要求
按客户要求

6.9 镜像抑制(IMAGE REJECTION)
6.9.1 测量方法(单信号)
⑴ 在接收机的高端测量频率点进行测量；
⑵ 以实测噪限灵敏度作为高频信号参考输入电平；
⑶ 调节音量控制器至输出达到标准参考输出功率0.5W，作为参考0Db；
⑷ 改变信号发生器的频率为镜像频率(即测量频率+2倍IF)；
⑸ 调节信号发生器的电平至输出达到参考0dB；

⑹记下此时信号发生器的电平与实测噪限灵敏度之差作为镜像抑制。
6.9.2 要求
镜像抑制≥50dB
6.9.3 测量方法(双信号)GB
⑴ 通过AM双信号匹配器将两个信号源接至被测机；
⑵ 首先设置镜像频率干扰信号输入电平为零，有用信号为高端测量频率点，且输入电平分别调节为1mV、5mV、50mV进行测量；
⑶ 调节音量控制器至输出达到标准参考输出功率0.5W，作为参考0dB；
⑷ 关掉有用信号调制，输入镜像频率干扰信号，不加调制，微调镜像频率信号的频率使互调产生的1KHz干扰信号最大；
⑸ 调节镜像频率干扰信号发生器的电平直到输出比参考0dB降低26dB；
⑹ 记下此时镜像频率干扰信号发生器的电平，并计算其与有用信号输入电平之差作为双信号镜像抑制；
⑺ 重复上述测试，并记录镜像抑制。
备注：测量中必须使用标准1KHz滤波器。
6.9.4 要求

镜像抑制
有用信号输入电平
手动调谐机
电子调谐机
1mV(60dB u V)
按客户要求
按客户要求
5mV(74dB u V)
按客户要求
按客户要求
50mV(94dB u V)
按客户要求
按客户要求

6.10 中频抑制(IF REJECTION)
6.10.1 测量方法(单信号)
⑴ 在接收机的低端测量频率点进行测量；
⑵ 以实测噪限灵敏度作为高频信号参考输入电平；
⑶调节音量控制器至输出达到标准参考输出功率0.5W，作为参考0dB；
⑷改变信号发生器的频率为中频频率；
⑸调节信号发生器的电平直到输出达到参考0dB；
⑹记下此时信号发生器的电平与实测噪限灵敏度之差作为中频抑制。
6.10.2 要求
接收波段
中频抑制
LW
≥25dB u V
AM(MW)
≥40dB u V

6.10.3 测量方法(双信号)GB
⑴ 通过AM双信号匹配器将两个信号源接至被测机；
⑵ 首先使中频干扰信号输入电平为零，有用信号为低端测量频率点，有用信号输入电平分别调节为1mV、5mV、50mV进行测量；
⑶ 调节音量控制器至输出达到标准参考输出功率0.5W，作为参考0dB；
⑷ 关掉有用信号调制，输入中频干扰信号，不加调制，微调中频度信号的频率使互调产生的1KHz干扰信号最大；
⑸ 调节中频干扰信号发生器的电平直到输出比参考0dB降低26dB；
⑹ 记下此时中频干扰信号发生器的电平与有用信号输入电平之差作为双信号中频抑制；
⑺ 重复上述测试，并记录中频抑制。
备注： 测量中必须使用标准1KHz滤波器。
6.10.4 要求

中频抑制
有用信号输入电平
手动调谐机
电子调谐机
1mV(60dB u V)
按客户要求
按客户要求
5mV(74dB u V)
按客户要求
按客户要求
50mV(94dB u V)
按客户要求
按客户要求

6.11 中频啾啾声抑制/啸叫(IF TWEET REJECTION/WHISTLE)
6.11.1 测量方法(单信号)
⑴ 在中频的二次(2×IF)、三次(3×IF)谐波频率点上进行测量；
⑵ 被测机及信号发生器调谐在中频的二次(2×IF)谐波频率上，且以实测噪限灵敏度作为高频信号参考输入电平；
⑶ 调节音量控制器至输出达到标准参考输出功率0.5W，作为参考0dB；
⑷ 关掉信号发生器调制，微调信号发生器的频率以获得1KHz的差拍频率及最大的输出电压；
⑸ 记录此时的输出与参考0dB之间相差的dB数作为中频啾啾声抑制；
⑹ 在中频的三次(3×IF)谐波频率上重复以上步骤。
则二次(2×IF)、三次(3×IF)谐波啸叫可由下面公式计算得出：
×30%
啸叫=
在1KHz差拍频率的输出电压
在标准调制时的输出电压
6.11.2 要求
中频啾啾声抑制
≥26dB u V
啸叫
≤5%

6.12 自动增益控制(AUTOMATIC GAIN CONTROL)
6.12.1 测试方法
⑴ 在接收机的中端测量频率点进行测量，高频信号参考输入电平为标准输入电平1mV(60dB u V)；
⑵ 调节音量控制至输出达到标准参考输出功率0.5W，作为参考0dB；
⑶ 调节信号发生器的电平直到输出下降10dB；
⑷ 记下此时信号发生器的电平作为-10dB AGC。
6.12.2 要求
AGC(-10 dB)≤10 u V(即：20dB u V)

6.13 失真或过载失真(DISTORTION/RF OVERLOAD DISTORTION)
6.13.1 测量方法
⑴ 在接收机的中端测量频率点进行测量；
⑵ 设置信号发生器为标准测试条件：30%调制度，1mV(60dB u V)输出；
⑶ 调节音量控制器至输出达到标准参考输出功率0.5W；
⑷ 在音频输出端测量失真，并记录作为失真系数；
⑸ 重新设置信号发生：80%调制度，然后调节信号发生器电平，从1 mV(60dB u V)至100 mV(100dB u V)，记录此电平之间的最大失真作为过载失真系数。
6.13.2 要求
失真
≤3%
过载失真
≤5%

6.14 大信号处理能力(LARGE SIGNAL HANDLING CAPACITY)
6.14.1 测量方法
⑴ 在接收机的中端测量频率点进行测量，80%调制度；
⑵ 调节音量控制器至输出达到标准参考输出功率0.5W；
⑶ 增加信号发生器电平直到失真系数在标准输出功率下达到10%；
⑷ 记录此时信号发生器电平作为大信号处理能力电平；
6.14.2 要求
大信号处理能力≥1 m V(60dB u V)
6.15
