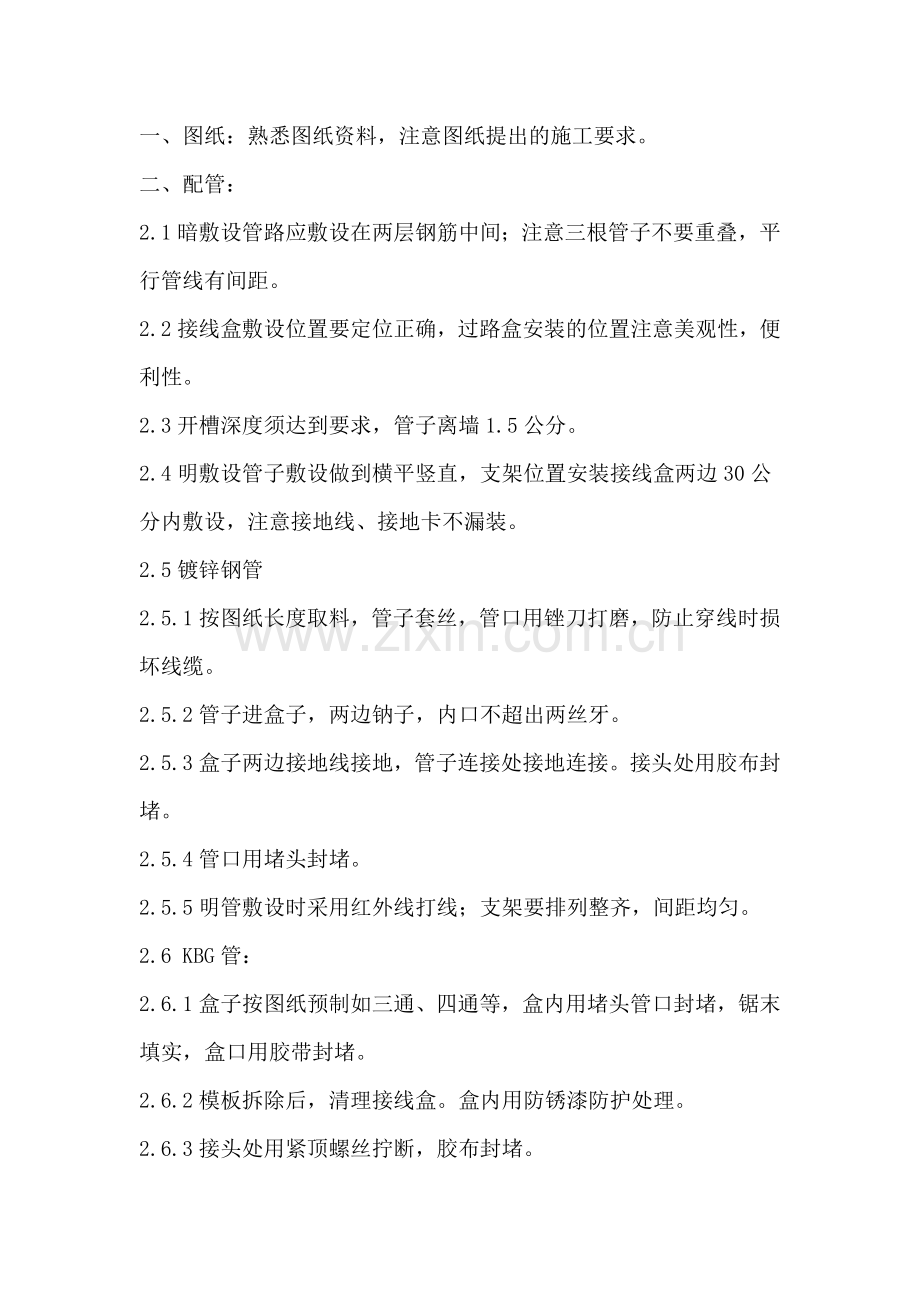

精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】电气施工流程一、图纸：熟悉图纸资料，注意图纸提出的施工要求。二、配管：2.1暗敷设管路应敷设在两层钢筋中间；注意三根管子不要重叠，平行管线有间距。2.2接线盒敷设位置要定位正确，过路盒安装的位置注意美观性，便利性。2.3开槽深度须达到要求，管子离墙1.5公分。2.4明敷设管子敷设做到横平竖直，支架位置安装接线盒两边30公分内敷设，注意接地线、接地卡不漏装。2.5镀锌钢管2.5.1按图纸长度取料，管子套丝，管口用锉刀打磨，防止穿线时损坏线缆。2.5.2管子进盒子，两边钠子，内口不超出两丝牙。2.5.3盒子两边接地线接地，管子连接处接地连接。接头处用胶布封堵。2.5.4管口用堵头封堵。2.5.5明管敷设时采用红外线打线；支架要排列整齐，间距均匀。2.6 KBG管：2.6.1盒子按图纸预制如三通、四通等，盒内用堵头管口封堵，锯末填实，盒口用胶带封堵。2.6.2模板拆除后，清理接线盒。盒内用防锈漆防护处理。2.6.3接头处用紧顶螺丝拧断，胶布封堵。2.6.4模板上固定接头处两边15公分处绑扎，盒子与管子连接处15公分绑扎。2.6.5管子弯管时用走用弯管器，注意弯曲半径6D2.7PVC管：2.7.1盒子按图纸预制，盒内管口用堵头封堵，锯末填实，盒口用胶带封堵。2.7.2管子接头处两边15公分扎丝固定，直管处1米1道固定。2.7.3PVC管用走用胶水连接，管子尽量不要放在梁内敷设。三、桥架：3.1按图纸定位始端到终端，弯头、三通处30公分内设支架，桥架弯头大于30公分时中部增设支架。3.2根据桥架电缆重量确定支架承受的荷载。3.3接地螺丝、弹垫安装正确，注意弹垫不要漏放。3.4防火桥架连接时，接地用爪型垫片，铜扁织带连接。3.5镀锌桥架连接时不用接地线连接，连接片两边需加弹簧片。3.6桥架制作时，切口必须打磨，使用手动工具种类较多，切割时注意眼睛的防护。注意防火措施。3.7安装时打吊杆超过3米时使用移动脚手架，使用电锤时必须握紧手柄，防止打到钢筋时，电锤自转。四、电箱：4.1箱柜搬运安装时采取保护措施，必要时可将装置性设备和易损元件拆下单独包装、保管。4.2按图纸要求，根据现场实际情况安装电箱位置尺寸。4.3桥架与电箱连接处接地跨接线的连接注意不要漏接。4.4箱内接线按图纸回路正确，接地线弹垫、平垫不要少。4.5电箱按重量尺寸选用胀栓固定方式，一个电箱固定点一般为四个均匀对角，用水平尺调整平直。4.6导线剥削处不应损伤线芯，或线芯过长，导线压头应牢固可靠。4.6配电箱安装完成后用绝缘摇表检测，相与相、相与零、相与地之间，作好记录，发现问题及时检查解决。五、电缆：5.1根据工程电缆的数量准备人员机具，施工人员进行安全技术培训。5.2按照电缆数量，回路标号，由专职人员熟悉图纸和电缆走向，注意竖井内电缆敷设时按顺序排立。5.3电联敷设时无铰拧，保护层无断裂，中间无接头。5.4水平拉电缆时施工人员须注意桥架弯头处拉电缆刮伤。5.5竖井拉电缆时需用保护绳。防止电缆下滑。发生人员受伤。六、电线6.1按图纸选择相线零线颜色。6.2接线盒内预留15公分的长度，电箱内预留箱体周长的1/2.6.3穿线时，前段绝缘线层剥去不要过长，注意损耗。6.4导线穿管前，管口应有护圈帽。6.5BV2.5mm以下用内圈放线，大于4mm用外圈抽线放线，不使电线打成小圈扭结。七、灯具：7.1检查：灯具进场后应对灯具检查，如数量、完整性、资料等。7.2灯具接线时注意相线、零线、接地线位置。7.3使用支架的灯具应先核对灯具固定位置后再放样安装支吊架。7.4灯具安装完成后吊架应垂直，灯具应平直。标高应符合图纸要求。7.5特殊场所应采用相应灯具，如机房内灯具回路应分开设置，超时场所做防潮处理。7.6成排灯具安装时应在一线，标高一致美观。7.7灯具安装完成后必须通电调试，连续远行24小时无故障。八、开关插座：8.1接线盒内的杂物清楚盒外。8.2插座接线面对插座，左零右相上接地。8.3安装标高一致，面板与墙面平齐。8.4开关标高1.3米巨门15cm，距柱子边40cm。8.5插座标高0.3米，位置符合图纸要求。8.6强弱电插座应分开设置，间距30cm以上。8.7同一房间内插座的标高应一致，垂直。8.8厨房、卫生间开关插座应装防水盒，要注意降板，不能采用卧室水平标高。九、防雷接地：9.1基础接地时引上线位置做好标示。9.2跨接线材料符合图纸要求，测试点位置安装正确。9.3避雷带安装时平直，支撑点的位置弯头处30公分内统一间距，始端与终端平均间距符合要求小于1米。9.4按图纸施工，基础接地引上时用10圆钢焊接，焊接不小于12公分。焊接饱满平整。利用柱筋不能小于16 2根。9.5设备及防雷接地的等电位、测试点镀锌扁钢按图预留。9.6避雷带焊接要求按照避雷带的24倍4面焊接。十、电气系统调试10.1配电柜内电缆送电时必须分路，摇表重新测试。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体验卡卡号：50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
