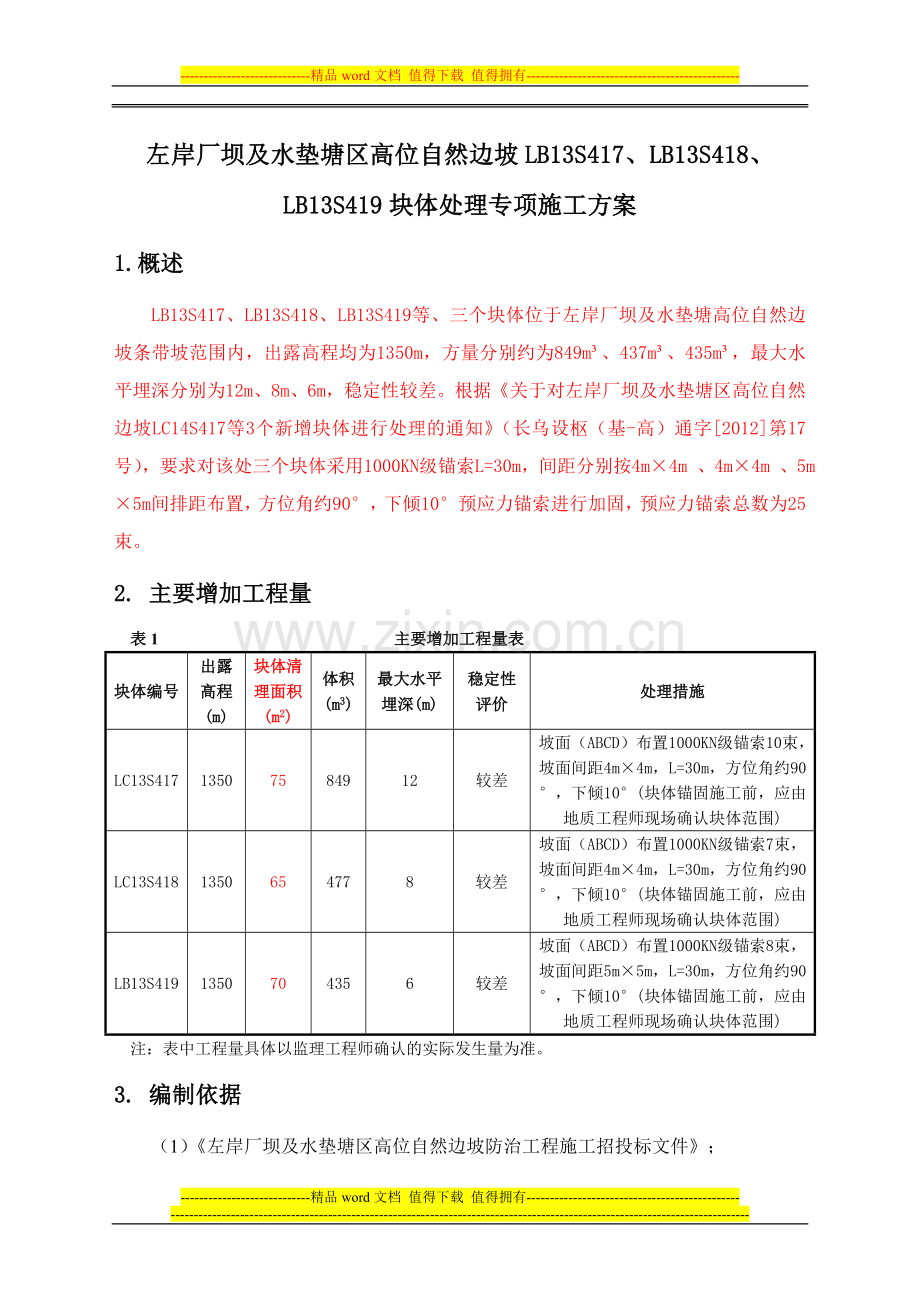

左岸厂坝及水垫塘区高位自然边坡LB13S417、LB13S418、
LB13S419块体处理专项施工方案
1.概述
LB13S417、LB13S418、LB13S419等、三个块体位于左岸厂坝及水垫塘高位自然边坡条带坡范围内，出露高程均为1350m，方量分别约为849m³、437m³、435m³，最大水平埋深分别为12m、8m、6m，稳定性较差。根据《关于对左岸厂坝及水垫塘区高位自然边坡LC14S417等3个新增块体进行处理的通知》（长乌设枢（基-高）通字[2012]第17号），要求对该处三个块体采用1000KN级锚索L=30m，间距分别按4m×4m 、4m×4m 、5m×5m间排距布置，方位角约90°，下倾10°预应力锚索进行加固，预应力锚索总数为25束。
2. 主要增加工程量
表1 主要增加工程量表
块体编号
出露
高程
(m)
块体清理面积(m2)
体积(m3)
最大水平埋深(m)
稳定性
评价
处理措施
LC13S417
1350
75
849
12
较差
坡面（ABCD）布置1000KN级锚索10束，坡面间距4m×4m，L=30m，方位角约90°，下倾10°(块体锚固施工前，应由地质工程师现场确认块体范围)
LC13S418
1350
65
477
8
较差
坡面（ABCD）布置1000KN级锚索7束，坡面间距4m×4m，L=30m，方位角约90°，下倾10°(块体锚固施工前，应由地质工程师现场确认块体范围)
LB13S419
1350
70
435
6
较差
坡面（ABCD）布置1000KN级锚索8束，坡面间距5m×5m，L=30m，方位角约90°，下倾10°(块体锚固施工前，应由地质工程师现场确认块体范围)
注：表中工程量具体以监理工程师确认的实际发生量为准。
3. 编制依据
（1）《左岸厂坝及水垫塘区高位自然边坡防治工程施工招投标文件》；
（2）《厂坝及水垫塘区高位自然边坡防治工程施工组织设计》（葛乌局BC区技字［2012］第001号）（监理批复文号WDD/JZ/ZBP/技[2012]-002）；
（3）《左岸厂坝及水垫塘区高位自然边坡防治布置及结构图》（139EL61-GL-11～15）；
（4）《左岸厂坝及水垫塘区高位自然边坡防治工程单管双排排架专项实施方案》（葛乌局BC区技字[2012]第007号（批）；
（5）《关于对左岸BC区高位自然边坡新增LB13S417等3个新增块体进行加固处理的通知》（长乌设枢（基-高）通字[2014]第17号）；
（6）《水工混凝土施工规范》（DL/T5144-2001）；
（7）《预应力混凝土用钢绞线》（GB.T5224-2003）；
（8）《预应力筋用锚具、夹具和连接器》（GBT 14370-2000）。

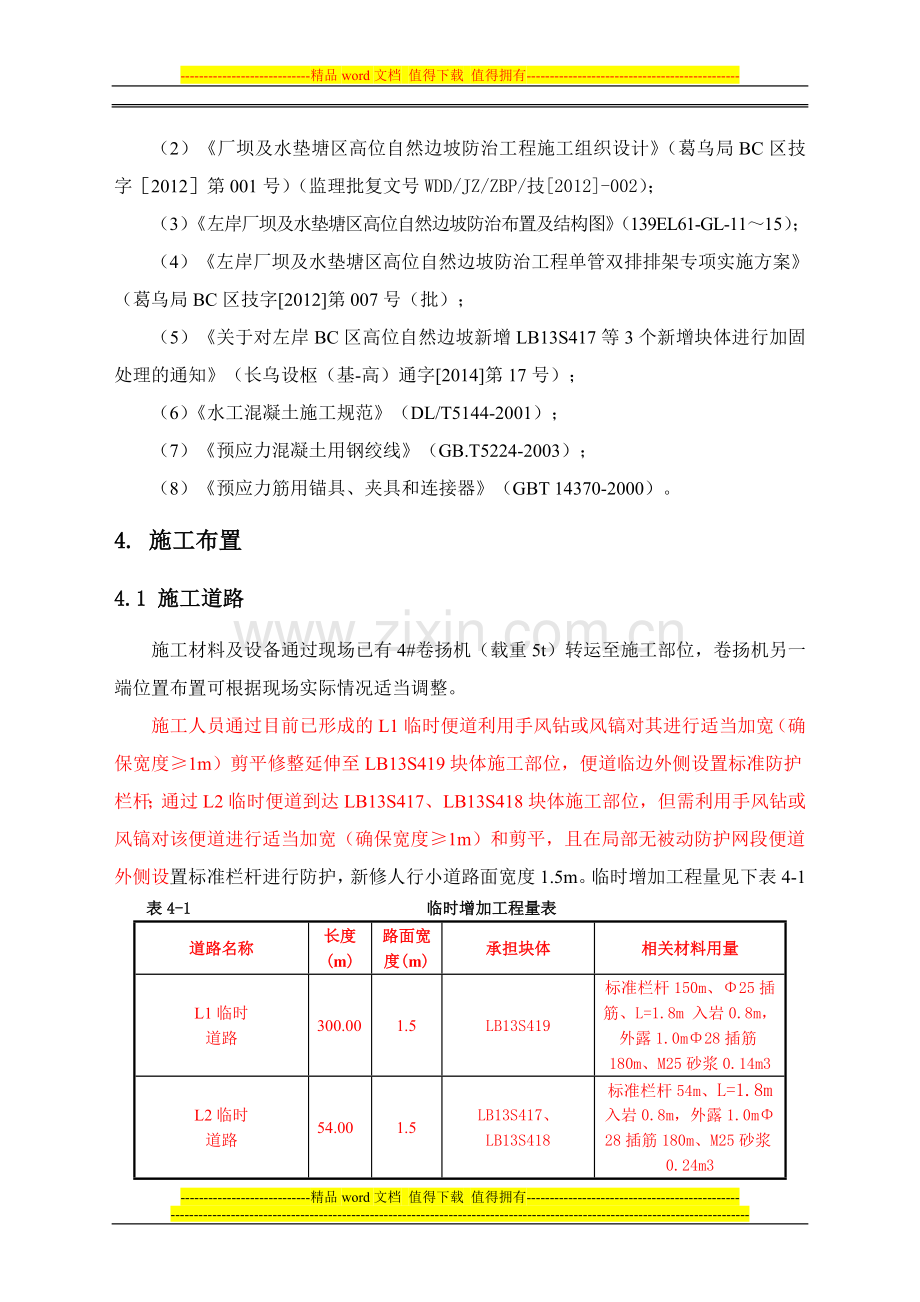

4. 施工布置
4.1 施工道路
施工材料及设备通过现场已有4#卷扬机（载重5t）转运至施工部位，卷扬机另一端位置布置可根据现场实际情况适当调整。
施工人员通过目前已形成的L1临时便道利用手风钻或风镐对其进行适当加宽（确保宽度≥1m）剪平修整延伸至LB13S419块体施工部位，便道临边外侧设置标准防护栏杆；通过L2临时便道到达LB13S417、LB13S418块体施工部位，但需利用手风钻或风镐对该便道进行适当加宽（确保宽度≥1m）和剪平，且在局部无被动防护网段便道外侧设置标准栏杆进行防护，新修人行小道路面宽度1.5m。临时增加工程量见下表4-1
表4-1 临时增加工程量表
道路名称
长度
(m)
路面宽度(m)
承担块体
相关材料用量
L1临时
道路
300.00
1.5
LB13S419
标准栏杆150m、Φ25插筋、L=1.8m 入岩0.8m，外露1.0mΦ28插筋180m、M25砂浆0.14m3
L2临时
道路
54.00
1.5
LB13S417、LB13S418
标准栏杆54m、L=1.8m 入岩0.8m，外露1.0mΦ28插筋180m、M25砂浆0.24m3
注：表中工程量具体以监理工程师确认的实际发生量为准。
上述材料转运及人行施工通道布置及防护围栏结构见附图1和附图2。
4.2 施工供风
施工用风主要是块体支护钻孔用风，根据这3个块体的支护工程量（25束锚索），需配置2台20m3电动空压机，接A50的橡胶风管向上述施工区域用风设备供风，风管长度约250m。
4.3 施工供电
施工用电主要包括生产照明、抽水设备、灌浆设备及电动空压机等，利用现场目前已有供电线路对上述作业面用电设备进行供电。
4.4 施工供水
施工用水主要包括砂浆搅拌、空压机用水等，利用现场目前已有水源接A50塑料管至用水设备，水压不足时可增加一台加压水泵，水管长度约200m，具体根据现场实际情况及地形而定。
4.5灌浆系统及拌和站
锚索施工灌浆系统可就近布置在施工便道或者缓台处上；锚墩混凝土主要采取在现场布置小型搅拌机现场拌制。
4.6 锚索加工场地
钢绞线切断、去皮洗油可在综合加工厂进行；锚索编制场地选取在茅草湾缓台进行。
5. 主要施工工艺及方法
5.1 坡面清理
坡面清理严格按照“自上而下”的原则进行施工，采取人工撬挖方式。对后缘存在明显张开裂缝的部位，在监理工程师的指示下，进行无压自流灌浓浆封闭，工程量据实确认，现场作好记录及签证工作。
具体施工方法详见《乌东德水电站左岸厂坝及水垫塘区高位自然边坡防治工程标段坡面清理专项施工方案》（葛乌局BC区技字［2012］第002号）。
5.2块体支护
5.2.1 排架搭设
排架搭设方式及面积见表5-1。
表5-1 块体锚固排架搭设工程量估算表
块体名称
宽×高（m×m）
面积（m2）
备注
LB13S417
40×30
1200
落地单管双排排架
LB13S418
30×40
1200
落地单管双排排架
LB13S419
30×40
1200
落地单管双排排架
注：排架搭设具体工程量以现场实际发生计。
落地单管双排排架及爬梯通道搭设标准结构图见附图3～附图4，具体施工方法详见“《左岸厂坝及水垫塘区高位自然边坡防治工程单管双排排架专项实施方案》（葛乌局BC区技字[2012]第007号（批）”文件执行。
5.2.2 锚索施工
预应力锚索均为端头锚固型无粘结型预应力锚索，采用高强度低松弛PE防护管钢绞线，安装吨位1000KN，L=30m，三个块体锚索总数为25束。具体施工主材和机具、施工工艺流程、施工方法及技术措施详见《乌东德水电站左岸厂坝及水垫塘区高位边坡支护锚杆、预应力锚索、锚筋桩专项施工方案》（葛乌局BC区技字［2012］第006号）。在施工过程中，如遇塌孔、大漏浆等地质缺陷，可先对其进行预灌浆处理，工程量据实确认，现场作好记录及签证工作。如钻至设计孔深，发现岩体不宜作为锚固段时，报告监理工程师研究确定处理措施。
6.施工进度计划
考虑LB13S417、LB13S418两块体下方排架已搭设成形，LB13S419块体排架搭设计划2014年12底完成；LB13S417、LB13S418、LB13S419块体预应力锚索施工计划2015年1月底完成。
7. 主要资源配置
7.1 设备配置
主要施工机械设备配置见表7-1。
表7-1 主要施工机械设备配置计划表
序号
名 称
规格型号
单位
数量
备 注
1
工程钻机
YG-60
台
2

2
气腿式风钻
YT-28
台
1

3
制浆机
NJ600
台
1
拌制水泥浆
4
注浆机
SNS、12kW
台
1

5
高压灌浆泵
SNS
台
1
9m3
6
浆液搅拌机
JJS200、2.2KW
台
1

7
砼搅拌机
JS350
台
1

8
测斜仪
BUZ-D
台
1

9
千斤顶
YDC2500Q-200
台套
1
锚索张拉
10
YDC240Q
台套
1
锚索单根预紧
11
电动油泵
ZB4-500
台
1

12
手动葫芦
DHY3
台套
2
现场材料垂直运输
13
振捣器
φ30
个
1
锚墩浇筑
14
电焊机
BX6、20kW
台
1

15
电动空压机
20m3/min
台
2

7.2 劳动力计划
主要劳动力配置计划见表7-2。
表7-2 主要劳动力配置计划表
序号
工 种
数 量
备注
1
钻工
5

2
电工
1

3
修理工
1

4
空压工
1

5
脚手架工
16

6
其他
6
水、电、注浆供应等
7
管理人员
8
含施工、质检、安全人员和测量人员
合计

38

8. 质量安全及文明环保措施
8.1 质量保证措施
（1）施工使用的各种主要材料均须“三证”齐全，严禁未经检验的“三无”材料或产品进入施工流程。
（2）施工作业严格按照有关的施工规范、规程进行。
（3）对各道工序实行三级质检制度，在自检合格的基础上，报请监理工程师检查验收合格后进入下道工序施工。对关键工序设置质量控制点并进行跟踪检查，及时整改质量隐患。
（4）实行质量与职工经济利益挂钩，严格奖惩兑现。
8.2 安全保证措施
（1）设专职安全员，建立严格的安全管理制度及严格的安全奖惩措施。
（2）施工前对所有参加该项目施工的人员进行安全施工的岗前培训，并持证上岗。
（3）施工人员进入施工现场严格按劳保着装，班前进行安全施工技术交底，每日进行安全巡检，每月进行安全考核。对不服从安全人员检查，拒不执行安全管理制度的施工作业人员进行严肃处理，对存在安全隐患的施工部位、工序等责令整改后施工。
（4）人行临时施工便道局部无被动防护网段便道外侧设置钢管围栏进行防护。

（5）施工前应检查作业区围岩稳定情况，必要时进行适当处理，各种比较固定的机械应布置在围岩稳定或设支护的地段。
（6）施工排架搭设严格按照施工图纸实施，并符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）要求；排架搭设完毕后经验收合格后方可投入使用。
（7）搭设或拆除排架时，必须划出安全区，设警戒标志，并应有专人负责，阻止无关人员靠近。
（8）搭设、拆除排架人员必须戴安全帽、安全带、安全绳，使用的工具要放在工具袋内防止掉落伤人；登高要必须穿防滑鞋。
（9）在施工中，若发现排架有异常情况，应及时对排架进行检查，确认排架的安全稳定性后方可使用。
（10）排架拆除过程中，严禁将拆下的材料、构配件等抛掷，应用绳索捆绑牢固缓慢下放，或用吊运方法运送到地面。
（11）经常检查施工电源和线路及设备电器部分，按有关规定设置保护装置，确保用电安全。
（12）搅拌机、注浆泵等承压设备或容器，使用前须全面检查，满足安全要求后再投入使用，在使用过程中如发现压力表失灵和损坏，应及时更换并经常检查易损部位，发现后要及时处理。
（13）特种作业人员（驾驶员、起重工、张拉操作工、氧电焊工、电工、空压机操作手、架设工等），均实行持证上岗。
（14）锚索安装前预埋钢管采用风砂枪除锈时应先检查风管、接头等部位是否牢固，有无跑风、漏风现象，禁止用风管吹工作服及人身体。
（15）张拉千斤顶吊装过程中，要仔细检查起吊手段的可靠性，如钢丝绳、小车的固定等，防止千斤顶在吊装过程中发生意外倾倒。
（16）张拉作业必须作好防护工作。为了防止钢绞线意外飞出伤人，使用钢质防护罩罩住外露的纲绞线，并在纲绞线端面用挡板进行防护。
（17）张拉作业时，千斤顶出力方向严禁站人。
（18）施工作业时，任何情况下，注浆管前方都严禁站人。
（19）其他未尽事宜按相关规程、规定等执行。
8.3 文明环保措施
（1）遵守国家有关环境保护的法律、法规和规章，做好工程施工区的环境保护和水土保持、环境管理工作。防止由于工程施工造成施工区附近地区的环境污染和破坏。
（2）采取减振、隔音等措施，减少空压机等噪音强烈的设备对人的影响。
（3）施工现场管理必须科学合理，严格按业主和项目部的规定要求，做好文明施工的宣传工作，施工现场在醒目处设置文明施工警示牌。
（4）为减少粉尘污染，优化环境，锚索造孔时孔口应做好防尘和收尘工作，避免扬尘现象。
（5）各种材料及机械设备应堆放有序，保证道路畅通，场容整洁。
（6）造孔岩渣、水泥袋及废浆管等垃圾，应及时清运出场，确保施工区环境卫生。
