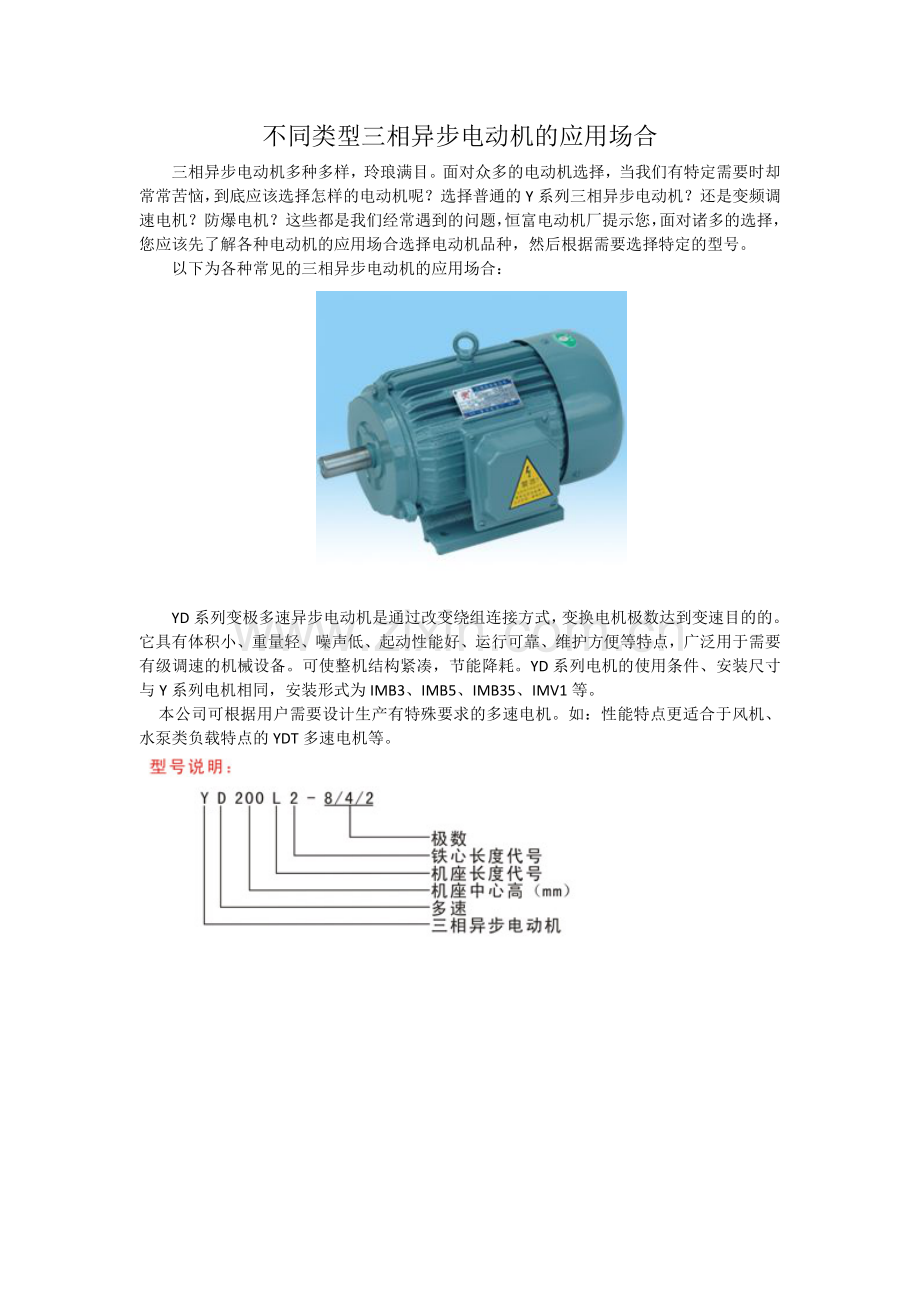

不同类型三相异步电动机的应用场合
三相异步电动机多种多样，玲琅满目。面对众多的电动机选择，当我们有特定需要时却常常苦恼，到底应该选择怎样的电动机呢？选择普通的Y系列三相异步电动机？还是变频调速电机？防爆电机？这些都是我们经常遇到的问题，恒富电动机厂提示您，面对诸多的选择，您应该先了解各种电动机的应用场合选择电动机品种，然后根据需要选择特定的型号。
以下为各种常见的三相异步电动机的应用场合：

YD系列变极多速异步电动机是通过改变绕组连接方式，变换电机极数达到变速目的的。它具有体积小、重量轻、噪声低、起动性能好、运行可靠、维护方便等特点，广泛用于需要有级调速的机械设备。可使整机结构紧凑，节能降耗。YD系列电机的使用条件、安装尺寸与Y系列电机相同，安装形式为IMB3、IMB5、IMB35、IMV1等。
    本公司可根据用户需要设计生产有特殊要求的多速电机。如：性能特点更适合于风机、水泵类负载特点的YDT多速电机等。

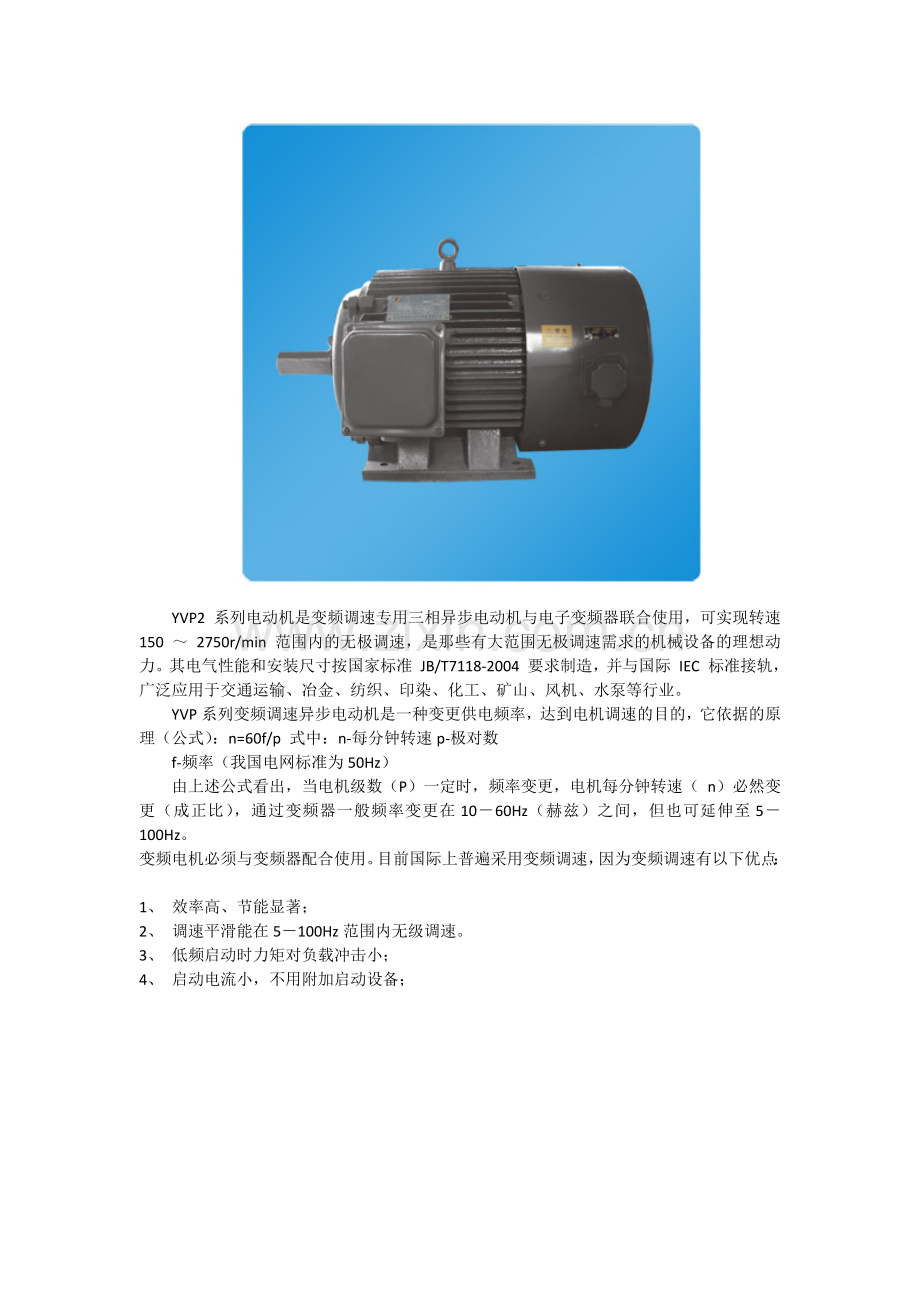

YVP2 系列电动机是变频调速专用三相异步电动机与电子变频器联合使用，可实现转速 150 ～ 2750r/min 范围内的无极调速，是那些有大范围无极调速需求的机械设备的理想动力。其电气性能和安装尺寸按国家标准 JB/T7118-2004 要求制造，并与国际 IEC 标准接轨，广泛应用于交通运输、冶金、纺织、印染、化工、矿山、风机、水泵等行业。
YVP系列变频调速异步电动机是一种变更供电频率，达到电机调速的目的，它依据的原理（公式）：n=60f/p 式中：n-每分钟转速p-极对数
　　f-频率（我国电网标准为50Hz）
　　由上述公式看出，当电机级数（P）一定时，频率变更，电机每分钟转速（ n）必然变更（成正比），通过变频器一般频率变更在10－60Hz（赫兹）之间，但也可延伸至5－100Hz。
变频电机必须与变频器配合使用。目前国际上普遍采用变频调速，因为变频调速有以下优点：
1、 效率高、节能显著；
2、 调速平滑能在5－100Hz范围内无级调速。
3、 低频启动时力矩对负载冲击小；
4、 启动电流小，不用附加启动设备；

　5、 体积小、重量轻、安装尺寸合Y系列相同；
　6、 在风罩内装有轴流风机，在各种转速下，均由良好的冷却效果；
　7、 应用范围广，在50Hz以下可作恒转矩运行，在50Hz以上可作恒功率运行；
　8、 较电磁调速电机结构简单，使用可靠，维修方便。
　二、 使用条件
　1、 环境温度不超过－15℃～＋40℃
　2、 海拔不超过1000m
　3、 电机防护等级IP44
　4、 电源电压380（220）V±10% 频率50（60）Hz ± 2％

　三、 主要性能指标
　1、 调频范围：5～50Hz恒转矩
　2、 工作制：连续（SI）
　3、 接法3KW及以下用Y接法，使变频器输出为三相220V时可改为△，4KW及以上为△接
　4、 启动转矩>125％
　5、 绝缘等级：F级：电机内部最高耐温为110℃

　调速系统的特性
　变频调速范围（标准系列）；5－50Hz（或6－60Hz）恒转矩调速。在矢量控制条件下，调速系统范围还可扩大。
　1、额定转据 TH=9550 PH/Ns N.M 式中： PH－额定功率（KW）
　2、系统运行时应选择比较合理的V－F特性。
　3、用户要求大于1：10恒转合大于1：2恒功率变频电机时轻在订货时说明。
　4、用户要求比三速电机变频调速时本单位亦能供货。

 Y系列电机中心高80－355mm。绝缘等级为B级，外壳防护等级IP44，冷却方式IC411。基本安装方式有IMB3、IMB5、IMB35、V1、V3等。工作方式：S1连续工作制，环境温度－15— +40℃，海拔1000米以下。电压380V，频率50HZ。接法：3KW及以下为Y接，4KW及以上为△接。
　　Y系列电机具有效率高，能耗少、噪声低、振动小、重量轻、体积小、性能优良，运行可靠，维护方便等优点。广泛用于工业、农业、建筑、采矿行业的各种无特殊要求的机械设备。如风机、水泵、机床、起重及农副产品加工机械等。

Y2、Y3系列电机

产品性能与特点:
　　该系列电机是专为欧洲市场设计的三相异步电机、电机出线盒置于电机机壳顶部、整机结构紧凑、外形美观大方，安装尺寸符合IEC标准，具有高效、节能、起动转矩大，使用维护方便等特点。
绝缘等级：F　　 　　
　　防护等级：IP54或IP55
　　电压：380V或415V　　
　　频率：50Hz或60Hz
　　冷却方式：IC411
YZR、YZ系列起重及冶金用三相异步电机

产品概述：

1.1、YZR、YZ系列是最新设计的电动机，具有过载能力大和机械强度高的特点，特别适用于驱动各种类型的冶金
 及起重机械或其它类似设备。YZR系列为绕线转子电动机、YZ系列为笼型电动机。
1.2、电动机能在下列环境条件下正常运行：
（1）冷却介质温度不超过60℃（冶金用电动机）或40℃（起重用电动机）。
（2）海拔不超过1000米。
（3）经常的、显著的机械振动和冲击。
1.3、电动机在下述负载条件下能正常工作
（1）经常的起动与逆转
（2）经常的电气或机械制动
1.4、电动机的额定频率为50赫，额定电压为380伏
1.5、接法：功率为132千瓦和小于132千瓦的定子绕
      组用Y接法，其余的用△接法
1.6、型号说明
1.7、输出功率和转速
     基准工作制（S340%）时的额定输出功率和同步转速见表1（笼型电动机制造粗线框内的规格)
