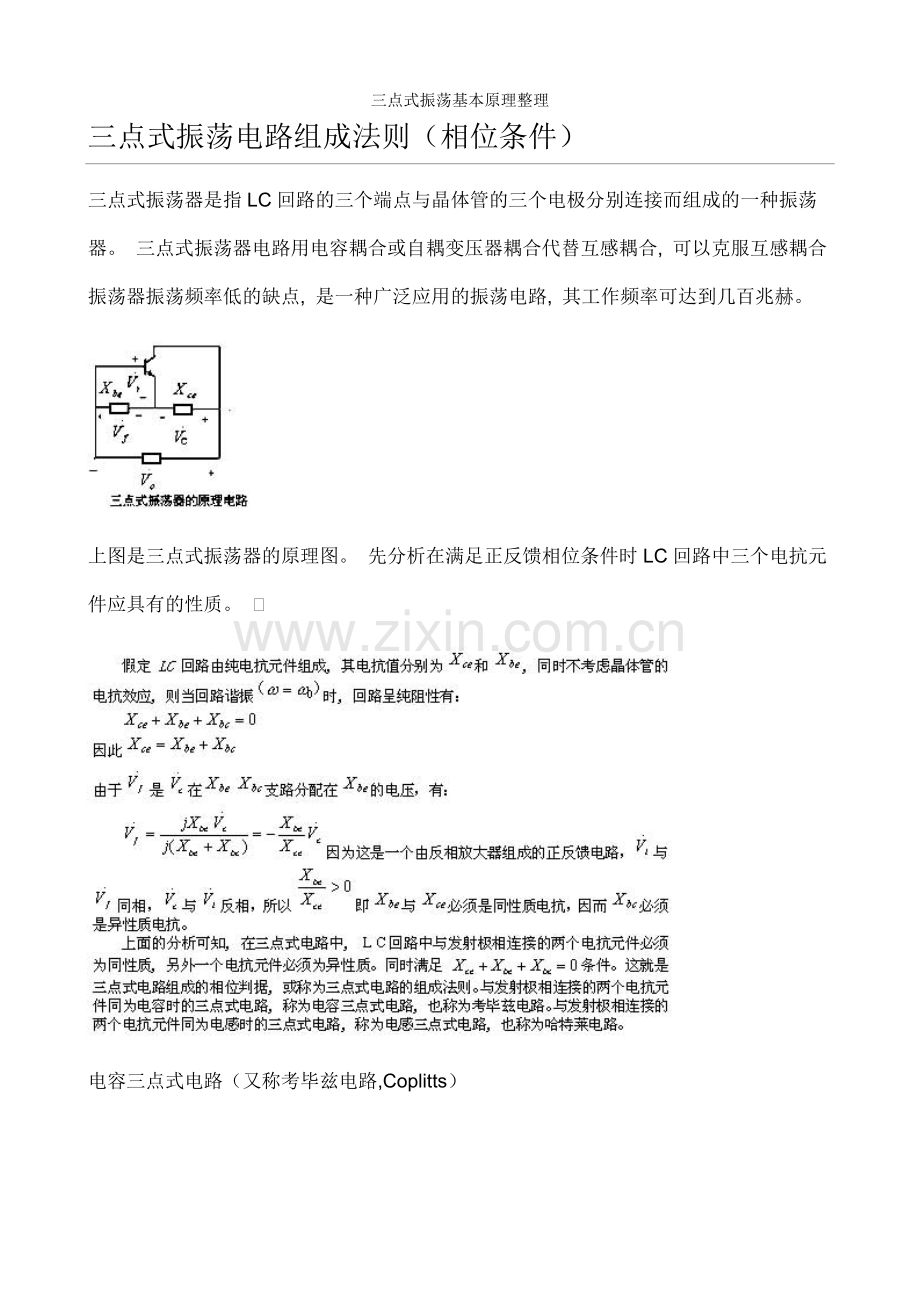

三点式振荡电路组成法则（相位条件）
三点式振荡器是指LC回路的三个端点与晶体管的三个电极分别连接而组成的一种振荡器。 三点式振荡器电路用电容耦合或自耦变压器耦合代替互感耦合, 可以克服互感耦合振荡器振荡频率低的缺点, 是一种广泛应用的振荡电路, 其工作频率可达到几百兆赫。

上图是三点式振荡器的原理图。 先分析在满足正反馈相位条件时LC回路中三个电抗元件应具有的性质。 

电容三点式电路（又称考毕兹电路,Coplitts）

图中是回路电容, Ｌ是回路电感, 分别是高频旁路电容和耦合电容。一般来说, 旁路电容和耦合电容的电容值至少要比回路电容值大一个数量级以上。 有些电路里还接有高频扼流圈, 其作用是为直流提供通路而又不影响谐振回路工作特性。对于高频振荡信号, 旁路电容和耦合电容可近似为短路, 高频扼流圈可近似为开路。由于电容三点式电路已满足反馈振荡器的相位条件, 只要再满足振幅起振条件就可以正常工作。因为晶体管放大器的增益随输入信号振幅变化的特性与振荡的三个振幅条件一致, 所以只要能起振, 必定满足平衡和稳定条件。

电感三点式电路（又称哈特莱电路，Hartley）

三点式电路的特点：
电容三点式：反馈电压中高次谐波分量很小，因而输出波形好，接近正弦波。反馈系数因与回路电容有关，如果用该变回路的方法来调整震荡频率，必将改变反馈系数，从而影响起震。
电感三点式：便于用改变电容的方法来调整震荡频率，而不会影响反馈系数，但是反馈电压中高次谐波分量比较多，输出波形差。

雾化电路
　庐电路装置能使盆景的假山、树木周围产生层层雾气，犹如山间飘着朵朵白云，极大地提高了观赏价值。同时也适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒等。中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波2 d5 Z/ d4 C! S  m0 N! ~: K" N
工作原理: f7 M1 {$ ]& X- }4 k% f, L

　　电路由超声波发生器、水位控制器、电源等部分组成。超声波发生器主要由三极管VT1构成，VT1及其外围元件组成电容三点式LC振荡器，B是超声波换能器，其固有频率fc=1.65MHz，电容C1、C2决定振荡幅度，其固有频率略低于fc，L1、C2为正反馈元件，其固有频率略高于fc，VD5为VT1的保护二极管。由于雾化时B浸在水中，水位控制器由VT2、VT3等元器件构成，作用是：& F' o+ T% ~4 I# j* F
（1）为振荡电路提供基极偏置电流；0 L. G% g: T# i1 R9 g, F9 O
（2）当盆景中水位低于设定值时，使振荡器停振，起保护作用。VT2、VT3接成复合管，通过L3、R3向VT1提供基极偏置电流，L3为高频扼流线圈，阻止超声波信号进入水位控制电路。调整R1的阻值，可改变VT1的基极电流，从而控制整机的工作电流。a、b为水位控制线，平时浸没在水中。雾化器正常工作时，若水位下降到一定限度，a、b脱离水面，VT2、VT3便截止，水位控制器停止向VT1提供基极电流，整机停止工作。% D0 S' U+ w) U( Z1 y
元器件选择
7 }/ {% V6 G! ?% l　　VT1的质量是制作成功的关键，最好采用意大利SGS产BU406、BU407或BU408等大功率高频三极管，要求fT≥100MHz；VT2、VT3可用9014型等NPN型硅管，要求β≥100；VD1～VD4可用1N4002硅整流二极管。中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波7 F' d) g, H3 m4 A5 Q6 c4 X
　　所有电阻最好全部采用RJ-0.25W金属膜电阻；电容采用CBB-100V聚苯电容；电感L1可用φ0.51mm漆包线在φ10×10mm磁芯上绕27匝，电感量约24μH；L2用φ0.69mm漆包线在φ6mm钻头绕2.5匝，然后脱胎取下，电感量约0.22μH；L3可用270μH色码电感器；换能器B是关键元件，应采用φ20×1.25mm/1.65MHz或φ20×1.2mm/1.7MHz高强度压电陶瓷片；变压器T要求次级电压为50V，功率40W；S用小型船形开关；VT1最好安装散热器；换能器B不能离水通电，否则将烧坏。盆景中水深以4～6cm为宜，应清洁。装好后调整电阻R1，使总电流为0.6A左右。
( {. ]9 S; P2 ~$ V1 P# U0 C5 }中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波　　中国超声论坛, j* R( M/ o1 e( d

. L  z9 q0 b, k中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波[ 本帖最后由 ytwsdz 于 2007-6-17 10:03 编辑 ]

多用途超声波微型雾化器
　　笔者介绍一种多用途的超声波雾化器。该雾化器具有以下特点：分体式，即超声雾化头与电源和电路部分完全分离；便携式，体积小、即插即用、设有自保功能；高可靠，可全天候工作；雾化量大，与别墅的山水盆景配套可发生云雾缭绕的动感；特别适合过分干燥的环境对空气加湿，以利人的呼吸；在水中加入适量的某种溶剂，给被污染的居住环境消毒，以预防疾病(如把生活用醋定时雾化，可预防流感)；雾化器(成品)售价低、性价比高，欲自制雾化器，仅器材和工时费也难敌上述的性价比。
' P; ^2 R. W! [0 p. q中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波　　一、电路工作原理% a3 R% n* ^5 p2 c  X; f
; b1 s0 k' E, Y3 o1 b. n1 [

下载 (27.81 KB)
2007-5-21 19:06
中国超声论坛0 `* o8 O( S1 B  x1 g4 b  W
　　 该雾化器电路如图1所示，电源经变压器B（AC220V／30W）降压(36V)送D1-D4整流和C5、C6滤波后给电路提供工作电压。雾化器工作电路由振荡器、换能器和水位控制电路等组成。
  W8 a2 s+ j5 f$ S! d中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波　　1．振荡器和换能器，电路中的振荡器是一种由高频压电陶瓷片TD(超声换能器)组成的工作振荡器，其振荡频率为1.65MHz(决定于选定的TD)。晶体三极管BG1和电容器C1、C2等构成电容三点式振荡器电路。C1和电感L1等效并联的谐振频率比工作频率低，其作用是决定工作振荡器的振荡幅度；C2和电感L2等效串联的谐振频率比工作频率高，其作用是决定工作振荡器的反馈量，以保证振荡器起振和维持电路的可靠振荡。压电陶瓷片TD具有很大的等效电感，它除决定电路的工作频率外，同时又是雾化器的工作负载。若更换压电陶瓷片TD，无需调整电路其他参数，其振荡器频率也能自动跟踪新的压电陶瓷片的频率而工作。
- Z; ^0 o3 u. s8 h* R7 p中国超声论坛　　2．水位控制和偏置电路电路中的超声换能器TD(又称雾化头)和其上安装的两根水位控制触针，他们是浸没在浅水水溶液中工作的。若长期雾化，一旦液面降低而使雾化头的水位控制触针露出水面时，振荡器会自动停止工作，这也避免了雾化头因发热而损坏。
6 x# C/ f* d8 b9 [2 Y5 R　　图1电路中的BG2、BG3管、触针A、B以及相关的电阻，共同组成水位控制电路。电路工作时，电源通过触针A、B和水溶液给BG3的射极提供电源。BG3管导通工作。BG2管起开关作用。当BG3工作时，BG2管也导通，电源通过BG3、BG2、R3、L3向BG1管提供偏置电流，使BG1管振荡工作。一旦液面降低、控制触针露出水面，电源到BG3管的通路被切断，BG3管截止，BG2开关也断开，此时BG1因无偏置电流而迅速停止振荡。调整电阻R3的阻值，可以直接改变BG1管的偏置电流，所以振荡器的调试十分简单和方便。电路中的D7是BG1管be结的保护二极管。中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波; z, j* Y: s6 e9 L- W- |
　　二、超声雾化器结构和使用方法
: `3 {: S6 v% t　　1．雾化器结构， 该雾化器外形如图2所示。雾化头外壳是铜质材料的铸件，铜壳表面镀铬抛光，其外形尺寸为442mm×l5mm，铜壳内封装有换能器(镍或钛高频压电片)和功率管BG1，换能器紧贴BG1管以利工作时在溶液中散热。铸件铜壳是可拆卸的，只需旋转壳面上的定位口，即可更换压电片。此外两根水位控制触针紧固在铜壳内，并按一定距离排列再垂直伸出壳外一定高度，以便控制被雾化溶液的最低水位。5 R7 h$ r" x" n9 n- `- @; X
　　雾化器电源和工作电路都单独装在一个工程塑料壳内，当该装置的输入插入电源后，输出会通过导线给雾化头供电工作。据称该雾化器厂家，不仅提供雾化器成品，也提供全套散件出售。
) D' {' A6 G: t2 A/ O1 I4 S　　2， 使用方法，若将该雾化器用于室内加湿或消毒，可准备一个小塑料盆，盆内盛一定量的溶液，溶液量不宜太多(浅水为准)，仅比水位触针高出一定距离即可(溶液太深其雾化量相对减小)。再把雾化头平放、两根触针向上浸在溶液中，这时只需插上电源，溶液立刻开始雾化。若该雾化器用于盆景，可参照上述方法进行。
收藏 分享 评分

自制盆景雾化器
本文介绍的装置能使盆景的假山、树木周围产生层层雾气，犹如山间飘着朵朵白云，极大地提高了观赏价值。 中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波! [: V2 F( V; x" ~5 M9 T$ ~1 P1 k
一、工作原理 中国超声论坛3 B8 h! x# o! B. @7 x' Q
电路如附图所示。

下载 (15.31 KB)
2007-10-9 15:13

  ?# G* m  P" a主要由超声波发生器、水位控制器、电源电路等几部分组成。超声波发生器主要由三极管VT1构成，VT1及其外围元件组成电容三点式LC振荡器，B是超声波换能器，其固有频率fc=1.65MHz，电容C1、C2决定振荡幅度，其固有频率略低于fc，L1、C2为正反馈元件，其固有频率略高于fc，VD5为VT1的保护二极管。由于雾化时B浸在水中，水位控制器由VT2、VT3等元器件构成，作用是：
6 x0 p5 _% T& r" j（1）为振荡电路提供基极偏置电流； : w9 R! y* t% l$ ?0 v- L
（2）当盆景中水位低于设定值时，使振荡器停振，起保护作用。VT2、VT3接成复合管，通过L3、R3向VT1提供基极偏置电流，L3为高频扼流线圈，阻止超声波信号进入水位控制电路。调整R1的阻值，可改变VT1的基极电流，从而控制整机的工作电流。a、b为水位控制线，平时浸没在水中。雾化器正常工作时，若水位下降到一定限度，a、b脱离水面，VT2、VT3便截止，水位控制器停止向VT1提供基极电流，整机停止工作。
$ P- C6 D6 R" q. o# H二、元器件选择
9 g% q4 V5 N) f/ E: VT1的质量是制作成功的关键，最好采用意大利SGS产BU406、BU407或BU408等大功率高频三极管，要求fT≥100MHz；VT2、VT3可用9014型等NPN型硅管，要求β≥100；VD1～VD4可用1N4002硅整流二极管。 中国超声论坛# j# |' ^5 c( @) V' h; C* S
所有电阻最好全部采用RJ-0.25W金属膜电阻；电容采用CBB-100V聚苯电容；电感L1可用φ0.51mm漆包线在φ10×10mm磁芯上绕27匝，电感量约24μH；L2用φ0.69mm漆包线在φ6mm钻头绕2.5匝，然后脱胎取下，电感量约0.22μH；L3可用270μH色码电感器；换能器B是关键元件，应采用φ20×1.25mm/1.65MHz或φ20×1.2mm/1.7MHz高强度压电陶瓷片；变压器T要求次级电压为50V，功率40W；S用小型船形开关；VT1最好安装散热器；换能器B不能离水通电，否则将烧坏。盆景中水深以4～6cm为宜，应清洁。装好后调整电阻R1，使总电流为0.6A左右。
- ~( Y( \) J  {# _  ]& Z) X所有元件可装于自制印制板上，也可用薄胶木板钻孔铆上空心铆钉，装上元器件再用导线连好，各元器件位置配置适当即可。- g0 r$ h3 r( p; V
中国超声波论坛,中国超声论坛,超声论坛,超声波,超声波论坛,超声波清洗,超声波资料,超声,焊接,清洗,超声波发生器,超声波电源,烟台超声波,烟台奥新超声波: S( @6 M9 d6 D* U
