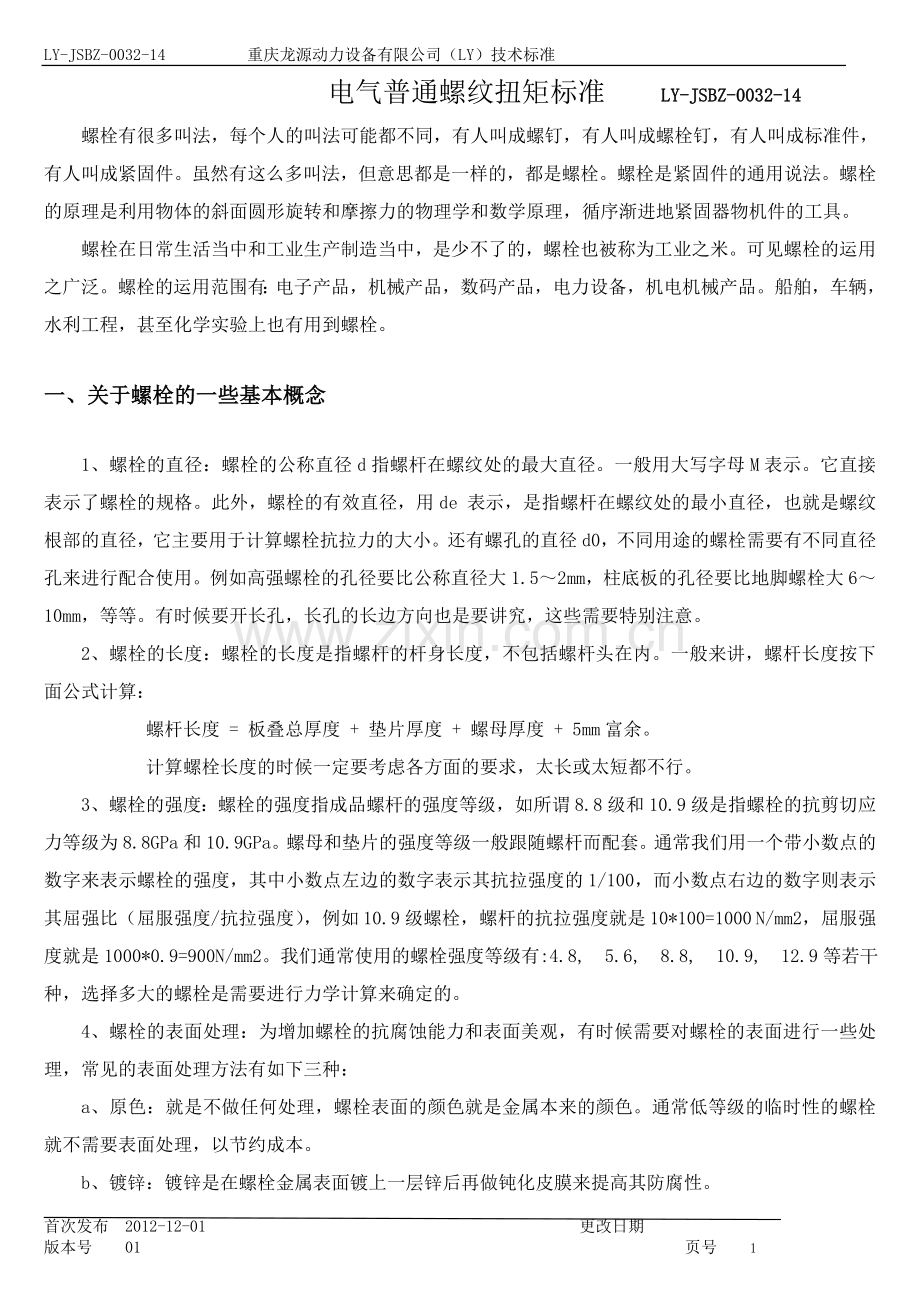

LY-JSBZ-0032-14 重庆龙源动力设备有限公司（LY）技术标准
电气普通螺纹扭矩标准 LY-JSBZ-0032-14
螺栓有很多叫法，每个人的叫法可能都不同，有人叫成螺钉，有人叫成螺栓钉，有人叫成标准件，有人叫成紧固件。虽然有这么多叫法，但意思都是一样的，都是螺栓。螺栓是紧固件的通用说法。螺栓的原理是利用物体的斜面圆形旋转和摩擦力的物理学和数学原理，循序渐进地紧固器物机件的工具。
螺栓在日常生活当中和工业生产制造当中，是少不了的，螺栓也被称为工业之米。可见螺栓的运用之广泛。螺栓的运用范围有：电子产品，机械产品，数码产品，电力设备，机电机械产品。船舶，车辆，水利工程，甚至化学实验上也有用到螺栓。
一、关于螺栓的一些基本概念
1、螺栓的直径：螺栓的公称直径d指螺杆在螺纹处的最大直径。一般用大写字母M表示。它直接表示了螺栓的规格。此外，螺栓的有效直径，用de 表示，是指螺杆在螺纹处的最小直径，也就是螺纹根部的直径，它主要用于计算螺栓抗拉力的大小。还有螺孔的直径d0，不同用途的螺栓需要有不同直径孔来进行配合使用。例如高强螺栓的孔径要比公称直径大1.5～2mm，柱底板的孔径要比地脚螺栓大6～10mm，等等。有时候要开长孔，长孔的长边方向也是要讲究，这些需要特别注意。
2、螺栓的长度：螺栓的长度是指螺杆的杆身长度，不包括螺杆头在内。一般来讲，螺杆长度按下面公式计算：
螺杆长度 = 板叠总厚度 + 垫片厚度 + 螺母厚度 + 5mm富余。
计算螺栓长度的时候一定要考虑各方面的要求，太长或太短都不行。
3、螺栓的强度：螺栓的强度指成品螺杆的强度等级，如所谓8.8级和10.9级是指螺栓的抗剪切应力等级为8.8GPa和10.9GPa。螺母和垫片的强度等级一般跟随螺杆而配套。通常我们用一个带小数点的数字来表示螺栓的强度，其中小数点左边的数字表示其抗拉强度的1/100，而小数点右边的数字则表示其屈强比（屈服强度/抗拉强度），例如 10.9级螺栓，螺杆的抗拉强度就是 10*100=1000 N/mm2，屈服强度就是1000*0.9=900N/mm2。我们通常使用的螺栓强度等级有: 4.8, 5.6, 8.8, 10.9, 12.9等若干种，选择多大的螺栓是需要进行力学计算来确定的。
4、螺栓的表面处理：为增加螺栓的抗腐蚀能力和表面美观，有时候需要对螺栓的表面进行一些处理，常见的表面处理方法有如下三种：
a、原色：就是不做任何处理，螺栓表面的颜色就是金属本来的颜色。通常低等级的临时性的螺栓就不需要表面处理，以节约成本。
b、镀锌：镀锌是在螺栓金属表面镀上一层锌后再做钝化皮膜来提高其防腐性。
c、发黑：发黑也类似，利用化学溶剂使工件表面形成致密的氧化膜以防腐。
5、全牙螺栓和半牙螺栓：螺牙都分布在螺杆上，可以沿螺杆的全长分布螺牙，这叫全牙螺栓；也可以在螺杆尾部一定长度内分布螺牙，而螺杆靠近螺栓头的一段是光圆的，这叫半牙螺栓。选择多长的螺牙，我们必须根据实际需要来确定，例如有些承受剪切的螺栓，要求不能在螺牙处受剪。当连接的板叠比较薄的时候，螺杆光圆段就不能太长，否则就压不紧。
6、螺纹的主要形式：从机械的角度来讲，螺纹分好多种，钢结构螺栓用的都是普通罗纹，而普通罗纹又分为粗牙和细牙两种。
二 、各种常见的紧固件介绍
1、大六角头高强螺栓：又称为高强度螺栓连接副，是钢结构中使用最广泛的紧固件之一，国家标准为GB/T1228-1991,一般来讲，这种螺栓是成套配合使用的，每套包括一个螺杆，一个螺母和两个平垫片。注意，他一般不包含弹性垫片的。根据节点受力形式的不同，高强螺栓可以有摩擦型连接、承压型连接和螺栓受拉连接等几种，这在连接设计中会有详细的讲解。高强螺栓的强度一般有10.9S和12.9S两种，加后缀S是连接副的专用写法。高强螺栓在施工时需要使用专门的扭力扳手，分初拧和终拧两步进行，有专门的施工规范来规定。
2、扭剪型高强度螺栓连接副：各项指标和要求同大六角螺栓，但施工时需要用专门的套筒进行，拧掉梅花头算合格。
3、普通螺栓：普通螺栓一般由一个螺杆、一个或两个螺母、若干垫片组成，强度等级一般有4.8， 5.6 ， 8.8等几种，按螺栓头的形式来讲，最常用的是六角头螺栓，此外还有方头螺栓，圆柱头内六角螺栓、T型头螺栓等几种。普通螺栓的螺杆、垫片和螺母是分别购买的，我们根据工程的需要来进行不同的组合。
4、各类螺钉：螺钉是指不需要螺母配合而单独使用的螺杆，可以加或者不加垫片，一般我们在工件上钻孔并攻牙，用以代替螺母。根据螺钉头的形状和施拧方法不同，螺钉主要有以下几大种：
a、六角头螺钉：螺栓头是一个正六边形，用普通扳手施拧，应用非常普遍。
b、圆柱头内六角螺钉：螺栓头是一个圆柱体，并带有一个正六面柱体的孔，用公制或英制的内六角扳手施拧，其特点是螺栓头占用空间比较少，通常会在被连接的工件上开一个与螺栓相适应的沉孔，用以隐藏螺栓头，这个在机械中使用非常普遍。这种螺栓的防松一般用弹性垫圈。
c、沉头螺钉：沉头螺钉的螺钉头是一个90度的圆锥体，在被连接工件上开一个规定尺寸的锥形沉孔，可以方便的把螺栓头隐藏起来，使得表面平整美观。开沉头孔时，一定要按照机械设计手册上的相关表格来查取相关尺寸，保证螺栓头不会突出。按照施拧的不同，沉头螺钉有一字槽、十字槽和内六角槽等几种。可以根据实际需要进行选择。
d、自攻螺钉：自攻螺钉在金属墙面和屋面系统中应用很广泛。它的螺栓头一般做成六角头的形式，自带垫圈，并套有一个硅胶垫用以防水。沿杆身全长或半长带有罗纹，杆身的尾部带有一个自攻钻头。使用时，用夹有专用自攻套筒的手点钻套住自攻钉，往被连接件上钻孔，一旦钻穿，杆身上的罗纹就自动旋进去，达到压紧的目的。自功钉的直径一般为M5，长度用英寸计，有1寸，2寸，3寸和4寸等几种。
5、法兰螺栓：通常用于调节拉杆的长度，其两端的螺杆是正反牙的，表面一般镀锌。法兰螺栓两头的连接头有弯钩（用C表示）和圆圈（用O表示）两种，可以根据不同的需求来选择。
6、各类垫片：垫片是介于工件和螺栓之间的一个部件 ，能使得工件在孔口处的受力更均匀一致，不致应力集中。根据功用的不同，常见的垫片有以下几种：
a、普通螺栓用平垫片。
b、高强螺栓用高强度垫片：由高强度锰钢制成，注意，这种垫片的一面内圆是有倒角的，使用时，应使有倒角的一面朝向螺母或者螺栓头，也就是让没有倒角的一面紧贴工件。
c、弹性垫圈：主要用于螺母的防松。
d、国标斜翼缘工字或槽钢用斜垫片：垫片表面有1：10的斜度，刚好与工字钢缘的斜度相同。
三、图解螺纹
1、内外螺纹大、小径

2、左旋、右旋与单、双线示意图
a：螺纹的升角是向左边升的螺纹叫左旋，反之为右旋。
b:沿一条螺旋线形成的螺纹称单线螺纹。沿两条在轴向等距分布的螺旋线形成的螺纹，称双线螺纹。
3、螺栓类型与其用途

四、常见螺纹拧紧力矩

注意：
1、装配时扭紧力矩过大，用力不均匀。由于装配中没有严格的配用扭力扳手，具体扭紧力矩又不太了解，认为越紧越好；紧固连杆螺栓用较长的加力杆，扭紧力矩过大，超过了螺栓材料的屈服极限，使连杆螺栓出现屈服变形，使之在冲击载荷的作用下因过度的伸长而断裂。应强调的是，一定要按标准扭紧连杆螺栓，千万不能认为越紧、力量越大越好。
2、高强度螺栓应分初拧、终拧。初拧力矩为施工力矩的50%，初拧过后应依次再复拧检查，复拧力矩等于初拧力矩。对终拧后的高强度螺栓，应在螺母上用颜色做好标记，防止遗漏。
3、安装螺栓时严禁强行穿入螺栓（如用锤敲打）。
