剪力墙平面外梁纵筋锚固长度.docx

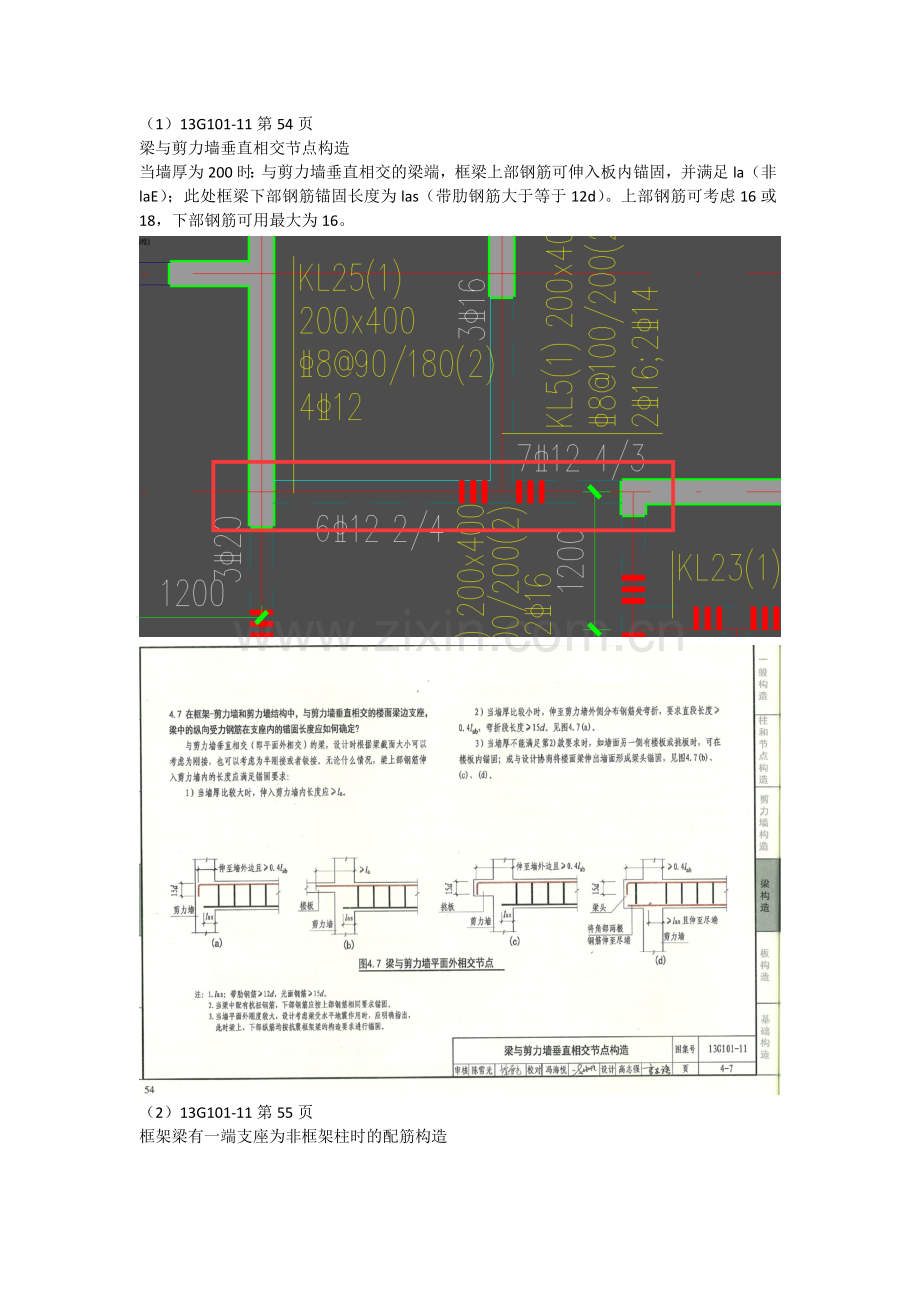

（1）13G101-11第54页
梁与剪力墙垂直相交节点构造
当墙厚为200时：与剪力墙垂直相交的梁端，框梁上部钢筋可伸入板内锚固，并满足la（非laE）；此处框梁下部钢筋锚固长度为las（带肋钢筋大于等于12d）。上部钢筋可考虑16或18，下部钢筋可用最大为16。

（2）13G101-11第55页
框架梁有一端支座为非框架柱时的配筋构造

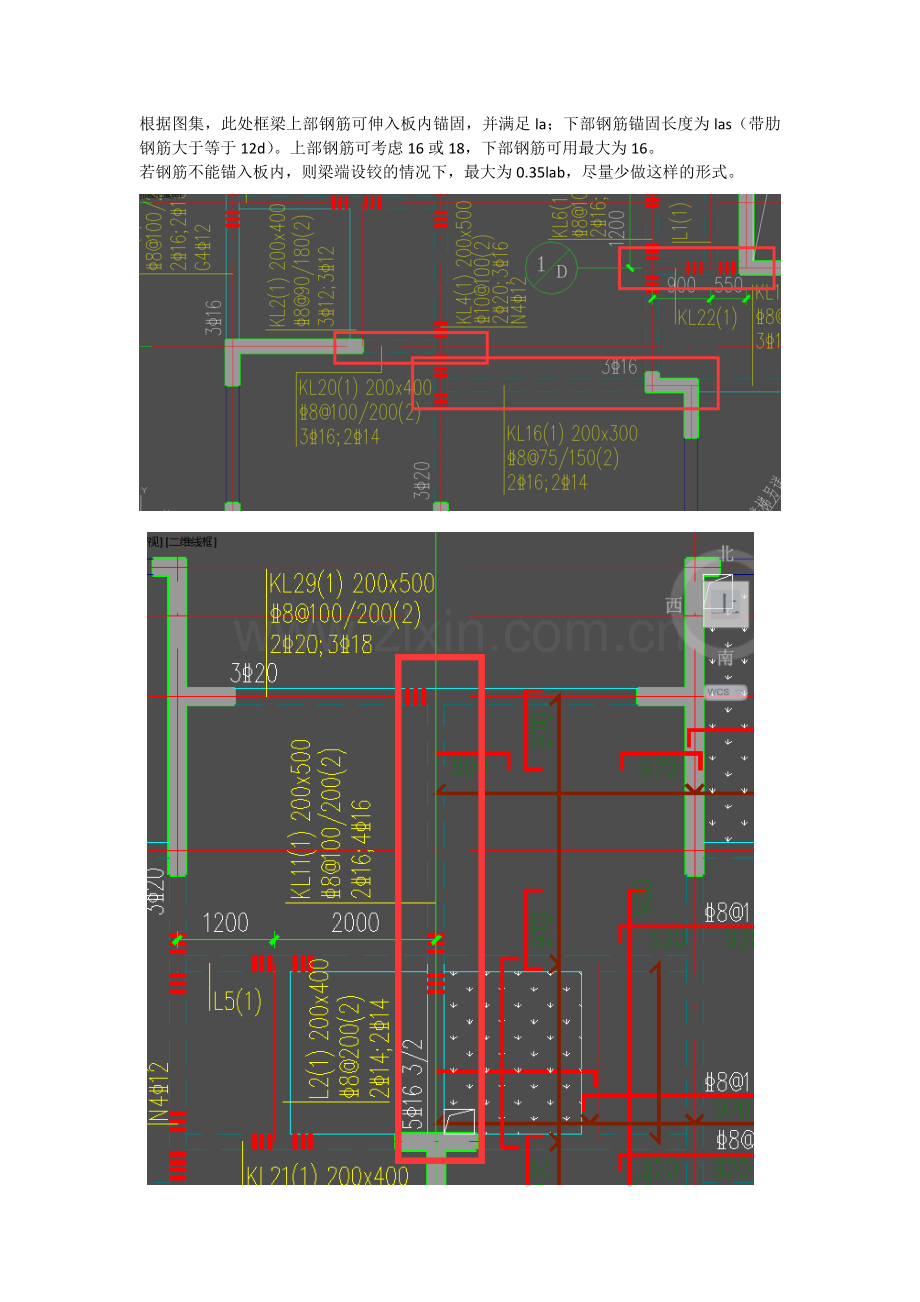

根据图集，此处框梁上部钢筋可伸入板内锚固，并满足la；下部钢筋锚固长度为las（带肋钢筋大于等于12d）。上部钢筋可考虑16或18，下部钢筋可用最大为16。
若钢筋不能锚入板内，则梁端设铰的情况下，最大为0.35lab，尽量少做这样的形式。

（3）13G101-11第58页
非框架梁端支座上部钢筋构造
次梁上部钢筋可锚固在板内并满足la；
不能锚固在板内时，按铰接，直段长度大于等于0.35lab。次梁本身可认为都是铰接。
设计按铰接时，或充分利用钢筋强度时，应在设计文件中注明或由设计人员确定。
（3）13G101-11第59页
非框架梁端支座下部钢筋构造
满足las即可。不弯锚情况最大可用16（C30-HRB400），若设置弯锚可用钢筋更大
注意：非框架梁若受扭则，上部下部钢筋都要满足“充分利用钢筋的抗拉强度”0.6lab.
见13G101-11第60页

（5）此时还有情况没有考虑到
框梁两端在剪力墙平面外，可认为是半刚接，不能按铰接配筋，要按刚接的处理方式。当墙墙厚200时（C30-HRB400），两侧又没有板时可锚入钢筋时，钢筋直径最好不要超过14。用14已经是超过了0.4labE，当一二级时，通长筋不能小于14，不符合规范难免了。
（6）连梁纵向受力钢筋在墙内直线锚固长度不小于laE，且不小于600mm，若墙垛本身不足此数值怎么处理？尽量避免此种结构布置。
（7）纯属本人理解，欢迎指正。
