炼油厂油罐区施工组织.doc

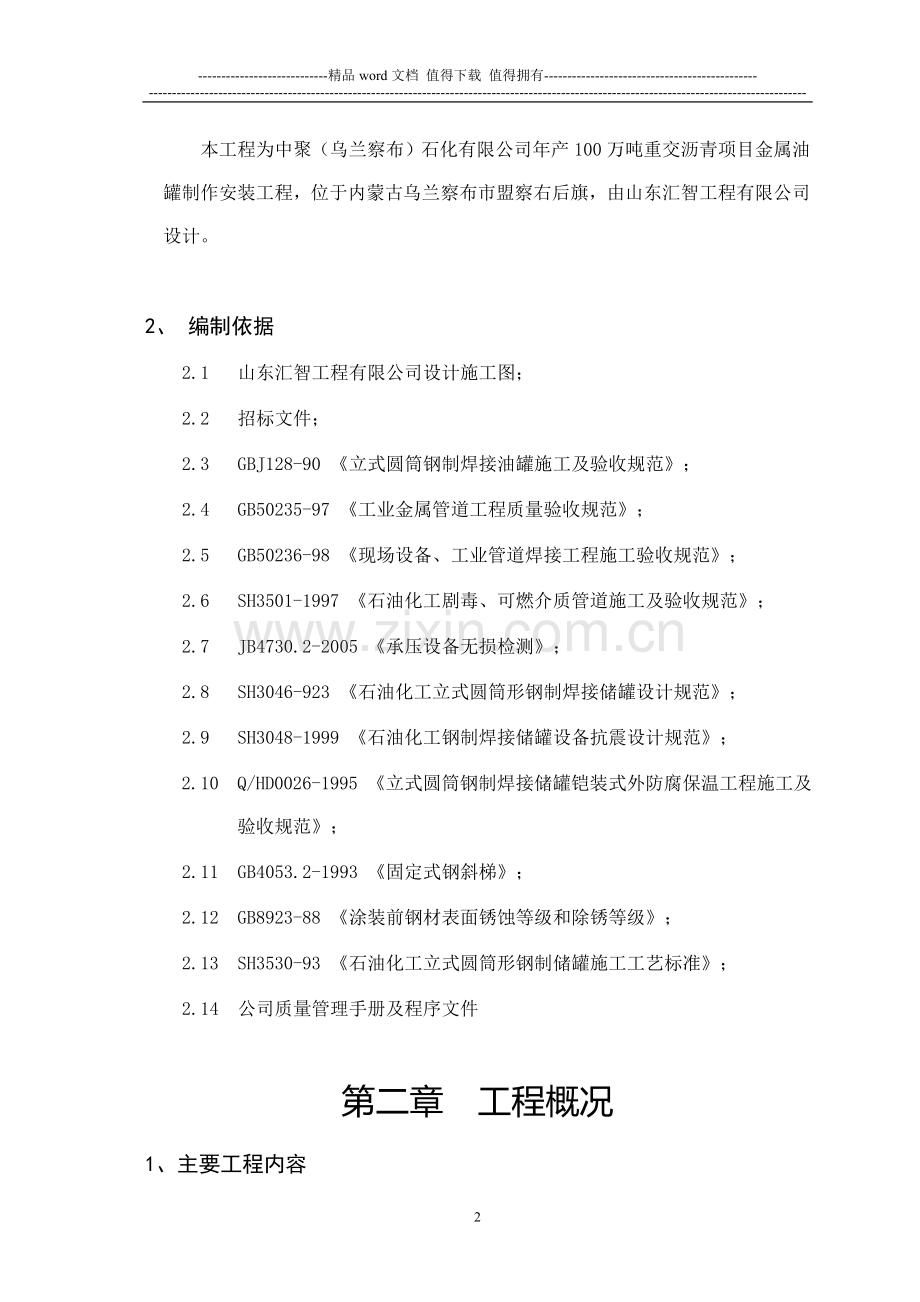

-精品word文档 值得下载 值得拥有-本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】第一章 编制说明1、工程性质本工程为中聚（乌兰察布）石化有限公司年产100万吨重交沥青项目金属油罐制作安装工程，位于内蒙古乌兰察布市盟察右后旗，由山东汇智工程有限公司设计。2、 编制依据 2.1 山东汇智工程有限公司设计施工图； 2.2 招标文件； 2.3 GBJ128-90 立式圆筒钢制焊接油罐施工及验收规范； 2.4 GB50235-97 工业金属管道工程质量验收规范； 2.5 GB50236-98 现场设备、工业管道焊接工程施工验收规范； 2.6 SH3501-1997 石油化工剧毒、可燃介质管道施工及验收规范； 2.7 JB4730.2-2005 承压设备无损检测； 2.8 SH3046-923 石油化工立式圆筒形钢制焊接储罐设计规范； 2.9 SH3048-1999 石油化工钢制焊接储罐设备抗震设计规范； 2.10 Q/HD0026-1995 立式圆筒钢制焊接储罐铠装式外防腐保温工程施工及验收规范； 2.11 GB4053.2-1993 固定式钢斜梯； 2.12 GB8923-88 涂装前钢材表面锈蚀等级和除锈等级； 2.13 SH3530-93 石油化工立式圆筒形钢制储罐施工工艺标准； 2.14 公司质量管理手册及程序文件 第二章 工程概况1、主要工程内容 10000M3油罐22台（其中内浮顶10台，拱顶罐12台）、单台重量296.64吨；5000M3油罐14台、单台重量127.707吨；3500M3油罐16台（内浮顶）、单台重量96.193吨；1300M3油罐4台、单台重量41.56吨。2、施工工期计划开工日期2010年6月20日，计划竣工日期2010年12月20日。3、工程特点(1) 施工工期短，高空作业。(2) 质量要求高。4、本工程的质量目标单位工程一次交验合格率100%，争创工程质量达到国家验评标准规定的优良等级。第三章 项目组织机构1、项目总指挥简历表姓 名王云性 别男年 龄43职 务分公司经理职 称 高工学 历大学个 人 简 历 1990年中国地质大学毕业分配进入地矿部张家口探矿机械厂;先后任设备动力处计划调度,副处长;技术管理处处长;石油机械分厂厂长;张家口中地装备公司金属构件压力容器分公司经理等职。 2、项目经理简历表姓 名王庆林性 别男年 龄60职 务项目经理职 称工程师学 历大学个 人 简 历1975年天津大学毕业分配进入河北省建安公司，2007年至今张家口中地装备探矿工程机械有限公司工作；先后任车间主任，项目经理等职；注册一级建造师；先后组织沧州炼油厂，山西焦化等项目。3、项目总工简历表姓 名李冬利性 别男年 龄47职 务副总工程师职 称高工学 历大学个 人 简 历1984年沈阳工学院毕业分配进入地矿部张家口探矿机械厂;先后任分厂技术副厂长，张探公司金属构件压力容器分公司副经理等职。4、主要施工管理人员备注姓 名职 务职 称主要资历、经验及承担过的项目李洪副经理会计师公司财务部部长靳朝铭副经理工程师分公司副经理高洪副经理工程师公司安环部副部长王兴质检员助工2009年担任呼伦贝尔设备制作项目董志鑫质检员助工2009年担任通辽梅花设备制作项目郝阳技术员助工2009年担任呼伦贝尔设备制作项目霍旭丰技术员助工2009年担任通辽梅花设备制作项目兼施工孙喜增材料员技师2009年担任呼伦贝尔设备制作项目冀定嘉库管员助工2009年担任呼伦贝尔设备制作项目第四章 施工总平面布置根据甲方提供的施工现场，在靠近灌区侧的中部设置电源总闸箱，装机容量为1200KW以上。水源以方便罐体施压为宜。甲方提供现场材料库，满足现场四通一平。第五章 工程项目施工部署根据本工程的特点和工期要求，具体施工部署如下：1、做好施工准备工作重点落实各项施工条件，熟悉图纸做好图纸会审，学习相关施工技术规范和设计文件，编写施工组织设计，进行质量策划，明确该工程的质量目标并进行分解，及早提出材料、人员、机具设备计划。组织施工人员、机具材料等进场。完成临时用电和临时用水工程的安装，同时完成临时搭建及临时道路的铺设。后勤人员完善办公、生活设施。2、合理安排施工进度由于工程量大、工期紧，必须合理安排各工序间的配合，达到流水作业的要求；对关键过程的配套环节，要分解落实责任。要早准备、早安排，集中人力物力重点落实，全力确保工程进展顺利；科学合理、切实可行的安排好施工程序和施工方法，确保整个工程高速度、高质量地连续进行。3、根据工程特点，该工程施工具体部署如下整个施工共安排4个班组，每个班组分3个作业组进行，每个作业组人员为铆工10人，焊工15人，其余10人。首先安排22台10000立方罐制作安装，计划80天完成；根据现场条件，材料到货情况再安排 5000立方、3500立方、1300立方共计34台罐制安。全部工程11月底基本达到验收条件。 4个班组共分12个小组，白班6个小作业组以组对、吊装为主，夜班6个小组以焊接为主。第六章 主要施工方法和安全措施一、主要施工方法1. 针对10000m 3沥青罐制作编制：2. 施工原则 2.1 10000m 3油罐拟采用群杆倒装法施工。罐底板、壁板及顶板焊接全部采用手工电弧焊接。 2.1.1 在预制场内，进行罐的预制，然后倒运至安装现场进行安装。 2.1.2 施工程序2.1.2.1 施工准备 施工准备胎具准备基础验收材料准备构件预制底板铺设纵附件安装机具准备罐顶骨架及瓜皮板组焊 其余各层壁板组焊 罐底严密性试验，罐壁严密强度试验，顶板严密强度试验，顶板稳定性试验罐壁、罐底连接处角焊缝探伤基础沉降观测整理资料、交工阶段（ 1 ）材料准备及验收 本工程由甲方提供主材，设备，阀门配件。辅材由施工单位自行采购、运输和管理。工程中所用材料的质量合格与否是决定工程质量好坏的关键，也是交工验收的主要内容之一。所以，材料验收是施工生产不可缺少的一个重要步骤。材料验收及管理主要包括以下几项内容： a、 资料检查 储罐所选用的材料 ( 钢板、钢管及其它型钢 ) 、附件、设备等必须具有相应的合格证明书。当无质量证明书或对质量证明书有疑问时，应进行复验，合格后方可使用。 b 、外观检查 对油罐所用的钢板，严格按照技术文件 GB3274-2007碳素结构钢和低合金结构钢热轧厚钢板和钢带, 其表面质量、表面锈蚀减薄量，划痕深度等应符合 GBJ128-90 的有关规定。 c 、焊接材料验收 焊接材料 ( 焊条、焊丝及焊剂 ) 应具有质量合格证，焊条质量合格证书应包括熔敷金属的化学成分和机械性能，低氢型焊条还应包括熔敷金属的扩散氢含量。 （ 2 ）技术准备 a 认真做好设计交底和图纸会审工作； b 熟悉图纸和资料，编制切实可行的施工方案； c 详细向施工班组进行技术交底。 （ 3 ）现场准备 a 修通道路，平整施工现场，选定材料、构件存放场地； b 接通水源、电源，按平面布置图放置焊接集装箱及工具、休息室； 2.2.2 罐体安装施工技术方案A、采用群杆倒装法进行施工，底板铺设完后，沿圆周环向距罐壁400mm处布置24个吊装柱（根据罐体重量加安全系数计算），在罐体中心位置处设一中心柱，再配上相应的倒链（需经过验算），罐壁的内支撑采用28的内胀圈。吊装柱采用1596的无缝钢管做成，高2.8m，其底部焊有20mm厚的底座。24个吊柱与中心柱顶部用636角钢连接成一整体，以增加其整体稳定性。吊耳位置选择在上面的胀圈。胀圈固定在壁板内缘，采用挂板和龙门架方式固定。注意：吊耳焊接位置为带板的下缘往上返400mm。顶板平衡绳吊装柱导向柱 壁板组装前，先在底板的边缘板上划出第一带板的组装圆周线，并每隔一定距离设置点焊定位角钢。再进行壁板和帽顶的安装。每带壁板组对焊接后，及时进行检验试验。B、安装顺序：第一带板安装吊装机具、中心架、顶板骨架设置第二带板组对帽顶安装第三带板安装第四带安装壁板加强圈安装第五至末带板安装收a)底板敷设验线 检查基础已划好的十字中心线，确定正确无误后，方可开始铺设底板。铺设将切割好的底板件号按排板图的要求在基础上全面进行排列，排列前将防锈用焦油涂在底板件号表面上，焊接部分的2030mm不要涂焦油，然后从中心定位板开始对称向外铺设。铺设完毕后，应用水平仪测量其相对标高，用油漆在所测点上作好标记，并作好记录，为焊接后的凹凸变形提供依据。底板铺设完毕,检查合格后,即可在其上放线进行下一步的安装。焊接底板焊接采用手工电弧焊，焊接顺序为从中心板开始纵横向均匀对称焊接。焊接方式为搭接，搭接长度根据不同件号按图纸要求进行，焊接时留下最外边缘板暂时不焊。施焊焊工必须具有相应的焊接资格，焊接工艺采用公司编制的通用焊接工艺。焊接过程中，应对底板的凹凸情况进行检查。检查方法，用水准仪在焊前原测点位置进行测量，比较其变形量，不超过规范规定即可。b) 顶板的预制和安装顶板的预制要在成型胎具上进行,弧形检查样板长度不小于2米。成型后的顶板在运输和存放过程中，应采用胎具运输和存放的方法，以防止发生变形。顶板安装除要符合图纸及现行规范要求外，尚应注意安装时将顶板起拱多出40-50mm，以补偿撤去中心柱后的顶板下落变形。顶板吊装顺序；吊装要对称进行，形成十字形状后，可依次吊装其它顶板。焊接顺序；先隔缝对称焊接顶板纵焊缝，从中心向外，采用分段退步焊法。然后焊接边环缝，同样采用分段退步焊法。最后焊接中心板的环焊缝，焊接过程中，应有防止焊接变形的措施。c)壁板安装油罐壁板在预制现场运至安装现场过程中,要用成型胎具,以防壁板发生变形,影响安装质量.现场存放壁板也要放在成型胎具上（见下图）。预制好的壁板成型胎具壁板组对顺序为；按排版图由起始线开始吊板就位，用反正丝找好垂直度。一圈壁板可留一个活口（视情况也可留2个活口）。复查完直径、垂直度以后，先焊接立缝。焊接时一定要使用弧板，防止产生角变形。胀圈设置要尽量靠近带板的下端（200-250mm之间），最上端带板组对时，应考虑包边角钢圈处焊道较高，收缩较大的影响，要适当加大焊接收缩量。壁板上的包边角钢可在胀圈上分段组对，再就位焊接。壁板焊缝的检查要按图纸上的要求和国家现行规范要求项目进行检查验收。d)附件安装附件安装包括盘管，人孔等，其检查验收按国家现行规范和图纸的技术要求项目进行。C.罐体的隐蔽验收和水压试验 除浮盘以外的其它附件及本体安装完毕后,且基础修补完后要进行隐蔽检查验收。验收标准按国家现行规范中条文执行，并作出验收记录。合格后，即可作水压试验及观测基础沉降。试验及观测方法按国家现行标准规范要求进行。试验中要密切注意以下内容： 罐底的严密性。 罐壁的强度和严密性。 罐顶的强度、稳定性和严密性，罐顶的严密性和稳定性的试验值应由设计单位给定。基础沉降情况，基础的沉降不均许可值也由设计单位给定。3 、 储罐的焊接； （ 1 ）本次储罐的焊接全部采用手工电弧焊，所有参加焊接的焊工必须是具有该种材质合格项目、焊接位置资格的且在有效期内的合格焊工； （ 2 ）焊接前应确定有按国家现行压力容器焊接工艺评定和施工验收规范的规定所做的焊接工艺评定，保证焊接工艺评定覆盖率 100 。 （ 3 ）储罐的材质为 Q345R ，焊条选用 J507 焊条；其它部位的材质为 Q235-B ，手工焊选用 J422 焊条， Q345R 板与 Q235-B 板之间的焊接选用 J507 焊条。焊条使用前应按要求进行烘干，并应有专人负责保管和发放、回收，焊药脱落、焊芯生锈及受潮较重的焊条不得使用。焊材保管室内应保证室内相对湿度不大于 60% ，必要时安装除湿机。从保管室领用到现场的焊条，低氢型焊条在现场使用时间不超过 4 小时。 焊材干燥要求温度一览表 序 号 焊 材 名 称及 牌 号 烘干温度 烘干时间 (h) 恒温温度 允许使用 时间 (h) 1 J507 350 -400 1-2 100 150 4 2 J422 100 -150 0.5-1 100 8 （ 4 ）焊接应严格按焊接工艺规范进行，不得随意变动焊接工艺参数，焊接前应根据焊接工艺评定编制焊接工艺卡并下发到施工人员手中，并对所有施焊的焊工进行技术交底； （ 5 ）焊缝的定位焊及工卡具焊接应由合格焊工进行，焊接工艺应同正式焊接相同，定位焊长度不宜小于 50mm ； （ 6 ）焊接前应检查组装质量，坡口及坡口两侧 20mm 范围内的泥砂、铁锈、水分、油污应全部清除干净，并充分干燥； （ 7 ）板厚大于等于 6mm 的搭接焊缝，至少焊两遍，有下列任何一种焊接环境，若无有效防护不得施焊： （ 8 ）雨天或风速超过 8m /s 时；大气相对湿度超过 90% ； 贮罐焊接施工工序 ( 见下图 ) （ 9 ）焊缝咬边及母材的伤疤应进行修补 , 卡具割磨后的母材表面应补焊或修磨 , 内部缺陷的修补 , 应将缺陷消除后 , 严格按焊接工艺要求补焊 , 同一部位返修不宜超过二次 , 若超过二次须经技术总负责人批准。焊接设备应执行加强保养，严格使用制度； （ 10 ）罐底焊接 、弓形边缘板的对焊采用手工焊。先焊其外侧 300mm 焊缝，如下图，打底焊后进行渗透检查，以第二层开始每层错开 50 70mm ，焊接完成，上部磨平，边缘对接焊缝的其余部分在大角焊缝焊完后进行，为控制焊接引起的角变形，将坡口处用夹具向上提起 6 8mm 。中幅板的焊接采用手工焊，焊接顺序如下图，为防止焊接时引起钢板端部凸起，将 T 字缝与向上提起 6 8mm ，卡具型式及位置如下图示。 焊接长缝时，采用如下图防变形措施。 a 距边缘板 2m 范围内焊缝暂留不焊接，在与边缘板组对后再焊接。 b 边缘板剩余部分对接焊缝焊接，在焊第二层前将卡具拆下，进行焊接。 c 焊完后，切割出边板与底板的接缝坡口。 罐底由中幅板和边缘板组成 , 罐底板诸焊缝除边缘之间采用对接焊之外，其余焊缝均采用搭接焊， . 底板铺设前 , 其下表面应涂刷防腐涂料 , 边缘 50mm 范围内不刷 . 基础验收合格后 , 确定方位画出中心线，得出中点、画出垫板，边缘板安装位置线，其中边缘板安装铺设按设计直径和基础坡度长度外加收缩余量来确定半径。边缘板之间铺设间隙外侧为 6mm ，内侧为 8mm 。 中幅板铺设时，按照排版图从中心向四周铺设边缘板依安装位置线铺设，垫板与相邻两块底板中的一块先点焊，底板与垫板应贴紧，其间隙不大于 1mm 。 中幅板组对时 , 其间隙控制在 4 6mm 之间。底板与垫板之间的点焊应按焊接技术措施规定的次序严格执行。 罐底板组对时按以下基本程序进行：中幅板划分为若干区域，先施焊画出区域内的短缝，再将区域联成大片，最后焊大片之间的长缝；边缘板焊接时，先将边缘板外端 350mm 500mm 焊接完毕，并经无损检测合格，组焊第一、二圈罐壁板。待底圈大角焊缝焊接完毕，再焊接边缘板剩余的对接缝，最后焊接中幅板与边板的对接缝，罐底焊接采用数名焊工对称布置分段退焊法，焊接要严格执行工艺程序，对违反操作程序的应立即予以制止。 罐底板焊接时，须采取以下防变形措施： a 焊接短缝时，应在焊缝的两端离边缘 150mm 处打上背板（背板长度不小于 600mm ，宽度不小于 150mm ）。 b 焊接通长缝时，用龙门板将 22 号槽钢固定于焊缝两侧，离焊缝 200mm 并卡紧。 c 焊缝大角度时，底圈罐壁与边缘板之间每隔 1.5m 打一斜撑，与罐壁成 45 角，支撑杆长度 1.2m 左右。 d 罐底焊接完毕，检查凹凸度，凹凸变形的深度不应大于变形长度的 2% ，且不应大于 50mm ，并对所有焊缝进行真空试验，试验总压值不得低于 0.063Mpa 。 （ 11 ）壁板焊接 壁板焊接先焊立缝，再焊环缝，立缝焊接前，先焊上定位龙门板 , 然后拆下立缝组对卡具。采用v 型坡口焊接时，先焊外部，后焊内部，焊缝采用手工焊。 罐壁板厚度自下而上分别为 = 20 、 18 、 16 、 14 、12 、 10 、 8 、 8 、 8 、 8 （ mm ） 共计 10圈，采用电动葫芦（或手动葫芦）倒装法组装。拆除组装用的工卡具时，不得损伤母材。如有损伤，应按标准进行修补。钢板表面的焊疤应打磨平整。 a. 沿着底圈壁板安装圆周线，每隔 1m 在内侧焊上挡板，在安装圈外侧 60mm 处同样焊上挡板，作为组装卡具用限位。 b. 组对壁板时，间隙应符合焊接工艺要求。罐壁焊接应先焊立缝，在上下立缝全部焊接完后，再焊环缝。环缝焊接时，应采用数台焊机均布施焊。先焊接外侧焊缝，并用电弧气刨清根后，再进行内侧焊缝的焊接。 c. 为防止焊缝角变形，除应严格执行焊接工艺外，尚应设置必要工装，做好防变形措施。 d. 第一圈壁板组焊完毕后，其几何尺寸要求应符合下列表的规定。 底圈壁板几何尺寸允许偏差表 检 查 项 目 允许偏差 (mm) 相邻两壁板上口水平偏差 2 整个圆周上任意两点的水平偏差 6 垂直度 3 1m 高度处罐壁内表面任意点的半径偏差 25 立缝错边量 1.5 e. 其它各圈壁板组焊完毕后，几何尺寸应要求符合下列表的要求。 其它各圈壁板几何尺寸允许偏差表 序号 检 查 项 目 允许偏差 （ mm ） 1 其它各圈壁板垂直度 0.3% H 2 角变形 12 10 1225 6 3 纵缝错边量 0.1 且 1.5mm 4 环缝错边量 0.2 且 3mm 5 局部凹凸度 25 13 25 10 壁组焊完毕后其总体几何尺寸应符合下列表的要求 罐体总体几何尺寸允许偏差表 序号 检查项目 允许偏差 1 罐壁高度 0.5%H 2 罐壁垂直度 0.4H 且 50mm 3 各圈壁板 1m 高处内半径 19 （ 12 ）拱顶的焊接 加强筋板的拼接采用对接接头，应加垫板，且应全焊透。采用搭接接头时，其搭接长度不得小于加强筋板宽度的2倍，且应采用双面焊； 加强筋不得与包边角钢相焊。4 、检查与验收； (1)拱顶沥青罐质量检查项目如下： 序号 检查项目 方法 时间 标准 1 材料 确认 进货时 符合标准 2 基础验收 测量 铺板前 设计标准 3 钢板预制测量 加工时 长 3 宽 2 对角差 3 0 2.5 0 钝边 0 1.5 弧度 3 4 边缘板组对 测量 组对时 半径 10 间隙 4 1 5 边缘板外端焊接 射线 真空 焊完后 焊完后 级合格 无渗漏 (-0.053Mpa) 6 大角缝 渗透 测量 焊完后 焊完后 无缺陷 角长符合设计要求 7 中幅板 测量 真空 焊完后 焊完后 凸凹度不明显 无渗漏 (-0.053 Mpa) 8 壁板 ( 第一圈 ) 测量 组对后 水平度 3mm 垂直度 3mm 圆度 10mm 9 壁板 (5 节以上 ) 测量 组焊后 垂直度 40mm ，圆度 80mm 10 壁板 射线 焊接后 级，板厚 16mm 的 16MnR 钢 板为级合格 11 罐底板下表面 除锈防腐 表面检查 铺设前 符合设计、规范要求 12 罐内壁、外壁 除锈防腐 表面 涂漆 充水后 符合设计、规范要求 13 充水前检查 测量 充水前 底板形状 60 大角缝角度，壁板下端水平度作记录 14 充水检查 测量 自视 充水中 充水中 密封间隙 70 、水平度 160 附件灵活，罐无渗漏、变形 15 充水后检查 测量 充水后 底板形状 60 、大角缝角度 3 0 壁板下断水平度 16 16 联合检查 多工种 交工前 符合设计要求 （ 2 ） 焊缝外观检查 a 在罐体焊缝检查前，应将药皮、熔渣及飞溅等清除干净。 b 焊缝表面及热影响区，不得有裂纹、气孔、夹渣和弧坑等缺陷。 c 对接焊缝的咬肉深度不得大于 0.5mm ，咬肉的连续长度不得大于 100mm ，焊 缝两侧咬肉总长度不得超过该焊缝长度的 10% ，第一、二圈壁板立缝如有咬肉，均应焊后打磨圆滑。 d 第一圈罐壁板与罐底边缘板之间的大角焊缝内侧应平滑过度，咬肉应打磨圆滑。 罐壁内侧焊缝的余高不得大于 1mm 。并经打磨圆滑过渡。罐壁内部的工卡具定位焊点应打磨光滑。 （ 3 ） 焊缝无损检测要求及内容见下表： 焊缝无损检测要求一览表 序号 检 查 内 容 执 行 标 准 备 注 一、底板 1 所有焊缝 100% 真空试漏 负压值 53kPa 2 边缘板每条对接缝外端 300mm 100% RT 检验 JB4730 级 3 罐底丁字焊缝三个方向各 200mm 范围内 100% PT 或 MT 检验 JB4730 分初次及全部 焊完 二、罐壁1 纵缝。每一个焊工焊接的每种板 厚，在最初焊接的 3m 焊缝的任意部位抽取 300mm 进行射线探伤，以后不考虑焊工人数，对每种板厚在每 30m 及其它数内的任意部位抽取 300mm 进行射线探伤。探伤部位中的 25% 应位于丁字焊缝处，且每个罐不少于 2 处。 JB4730 级 2 环缝。每种板厚 ( 以较薄的板厚为准 ) 在最初焊接的 3m 焊缝的任意部位取 300mm 进行射线探伤。以后对于每种板厚在 60m 焊缝及其它数内的任意部位取 300mm 进行射线探伤。上述检查均不考虑工人数。 JB4730 级 3 10mm 壁板丁字缝 100%RT JB4730 级 4 壁板板厚 16mm 的 16MnR JB4730 级 5 底板与壁板内侧角缝 100%MT JB4730 充水前、后各 一次 三 开孔补强板焊缝气密试验 100 200KPa 5、试验 充水试验，应在所有附件及其它与罐体焊接的构件全部施工完后进行。 充水试验前，所有与严密性试验有关的焊缝，均不得涂刷油漆。 充水试验，应检查下列内容： a 罐底严密性； b 罐壁强度及严密性； c 拱顶的强度、稳定性及严密性； d 基础的沉降观测； 充水试验用水应使用消防水； 充水试验的检查项目、试验方法及合格标准： 充水试验的检查项目、试验方法及合格标准一览表 试验项目 试验方法 合格标准 罐底强度及严密性试验 充水试验，观察基础周边 无渗漏为合格 罐壁板强度及严密性试验 充水至设计最高液面，保持 48h 无渗漏、无异常变形为合格 固定顶的强度及严密性试验 罐内充水至设计最高液面下 1m ，将所有开孔封闭，缓慢充水升压，当升至试验压力时，暂停充水，在罐顶涂以肥皂水检查，试验后立即将罐顶开孔打开，与大气相通，恢复常压 罐顶无异常变形 未发现焊缝渗漏为合格 固定顶的稳定性试验 充水到设计水位时，用放水法进行试验，缓慢降压，达到试验负压时，观察罐顶，试验后立即将罐顶开孔打开，与大气相通，恢复常压 罐顶无异常变形为合格 新建罐区每台罐充水前均应进行一次沉降观测。 对坚实地基基础，预计沉降量很小时，可快速充水到罐高的 1/2 ，进行沉降观测，并与充水前的数据对照，计算出实际的不均匀沉降量。当未超过允许值时，可继续充水到罐高的 3/4 进行观测，当仍未超过允许的不均匀沉降量，可继续充水到最高操作液位分别在充水后和 48 小时后进行观测，当沉降量无明显变化即可放水；沉降量有明显变化时，则应保持在最高水位，进行每天的定期观测，直到沉降稳定为止。 对软地基基础，预计沉降量超过 300mm 或可能发生滑移失效时，应以 0.6m /d 的速度向罐内充水，当水位高度达到 3m 时，停止充水，每天定期沉降观测并绘制时间 / 沉降量的曲线图，当日沉降量减少时，可继续充水，但应减少日充水高度，以保证载荷增加时，日沉降量仍保持下降趋势。当罐内水位接近最高操作液位时，应在每天清晨作一次观测后再充水，并在当天傍晚再作一次观测，当发现沉降量增加，应立即把当天充入的水放掉，并以较小的日充水量重复上述的沉降观测，直到沉降量无明显变化，沉降稳定为止；本次施工的储罐每台罐罐基础的圆周均匀设置 12 个沉降观测点，储罐在安装前应对基础的各观测点的数据进行测量并做好记录，在储罐全部施工完毕充水前在进行一次各观测点的数据测量，将观测点的标高进行测量并将测量时间、测量人、测量数据等做好详实记录；在充水过程中按设计要求进行测量，如无具体要求应在水位达到罐高度的 1/4 、 1/2 、 3/4 时停止灌水进行测量并做好记录；在水罐满后进行沉降测量、并在 48h 后再进行测量；放水后再进行测量；每次测量后的数据应与前次测量的数据进行对照，如无问题后方可进行下部工作，如发现异常现象应查明原因并做好妥善处理后方可进行下面的工作； 充水后各项检查完毕，应缓慢放水，放水到调整支柱水位时，暂停放水进行浮顶支柱的调整。放水后，对罐底内进行清扫； 二、 安全措施 加强对职工的安全意识教育，牢记“安全为了生产，生产必须安全”的原则。 真执行国家的安全生产政策和公司的各项技安管理制度。 设一名队长主抓安全，队内配有专职安全员，组内配有兼职安全员。 每周作业会上，安排生产的同时，必须提出对安全的要求。 对存在的一般不安全因素，因立即解决，对存在的重大隐患，应在三天内解决，未解决前，应停止施工，必须施工时，应有相应的补救措施，并经施工总负责人批准。 加强材料管理，设专职值班员，防止丢失。 加强对机具管理，完好率达到 85 ，专管率达 100 。 加强对人员管理，特殊工种人员，须持证上岗，并严格遵守有关的技安操作规程。 各类人员进入施工现场，必须配戴好护具，并遵守各项技安规定。 防火技安措施： 认真贯彻防火技安制度，设专人负责防火工作，配备一定数量的消防工具。 易燃易爆物应由专人，按制度规定保管。 每天下班时，应对施工现场进行检查，消灭残余火种，防止火灾发生。 出现火情应立即组织扑灭，必要时应及时报警。第七章 施工进度网络计划及保工期措施一、施工进度计划 根据当地气候条件，进入12月份将无法施工。故将施工时间安排到11月底全部完成。1、 总体计划：6月20日7月31日 完成10000m3罐12台。8月1日9月10日 完成10000m3罐10台，5000m3罐2台。9月11日10月10日 完成5000m3罐6台， 3500m3罐8台。10月11日11月10日 完成5000m3罐6台， 3500m3罐8台，1300m3罐4台。说明：6月20日前提供100003罐基础为：沥青罐1、2、4、7、8、10和原油罐1、2、4、7、8。基础序号见下页2、人力安排：整体工程共安排4个班组。每个班组分三个作业组同时施工。每个作业组人员3035人，总计360420人左右。3、 机具计划： 见施工组织设计。总用电量：600kw4=2400kw。4、 工作内容分解： 班组一：10000m3罐 6台 6月20日7月31日完成3台8月1日9月10日完成3台3500m3罐 8台 9月20日10月10日完成4台10月11日11月10日完成4台班组二：10000m3罐 6台 6月20日7月31日完成3台8月1日9月10日完成3台3500 m 3罐 8台 9月11日10月10日完成4台10月11日11月11日完成4台 班组三：10000m3罐 6台 6月20日7月31日完成3台8月1日9月10日完成3台5000 m 3罐 6台 9月11日10月10日完成3台10月11日11月11日完成3台班组四：10000m3罐 4台 6月20日7月31日完成3台8月1日9月10日完成1台5000 m 3罐 8台 8月1日9月10日完成2台9月11日11月10日完成6台1300 m 3罐4台根据班组施工进度作为调整工作量。11月10日前完成。5、 施工进度计划安排：A、 10000m3罐制做日程安排：作业时间作 业 内 容6.20-6.22底板铺设，焊接6.23-6.24顶圈板、包边角铁制做安装6.25顶板制预制，吊装柱及顶板安装胎具6.26-6.30顶板安装、焊接7.1-7.15壁板制安7.16-7.20底圈壁板与底板组对焊接，边缘板焊接7.20-7.30接管、加热管、栏杆安装 说明：梯子、平台随壁板同时制作B、 5000m3罐制做日程安排：每台罐制作工期为30天，工序同10000m3罐。C、 其余罐制作工期见总体计划，在保证11月10日主体完成的情况下，可视现场具体情况进行调整。6、 手段用料计划： 按10000m3罐用量计算。6月20日前材料到现场，其它规格罐胎具用10000m3罐胎具改制。（1）、 吊装工具用料零件名称材料名称材 质规 格数 量重量（kg）吊 柱无缝管101596810m18338.4柱底垫板钢 板Q235-B207211304吊耳等钢 板Q235-B20121884拉 筋角 钢Q235-BL6364320m24714.72中心柱无缝管10159636m815.04柱顶板钢 板Q235-B12121130.4（2）、 顶板安装胎具：零件名称材料名称材 质规 格数 量重量（kg）中心柱槽 钢Q235-B匚16192m3790.85环 板钢 板Q235-B16182260.8支 承角 钢Q235-BL504240m734.16（3）、 顶板预制胎具：零件名称材料名称材 质规 格数 量重量（kg）槽 钢Q235-B匚12.6390m4824.3角 钢Q235-BL504560m2010.4钢 板Q235-B81106980（4）、 涨圈：零件名称材料名称材 质规 格数 量重量（kg）槽 钢Q235-B匚28b1140m40823.4钢 板Q235-B10241884钢 板Q235-B20121884（5）、 挂板、吊耳、楔子：零件名称材料名称材 质规 格数 量重量（kg）钢 板Q235-B20182826角 钢Q235-BL636120m690.12钢 板Q235-B12121130.4（6）、 壁板定位：零件名称材料名称材 质规 格数 量重量（kg）槽 钢Q235-B匚12.6200m2474
