OSPF多区域原理doc资料.ppt

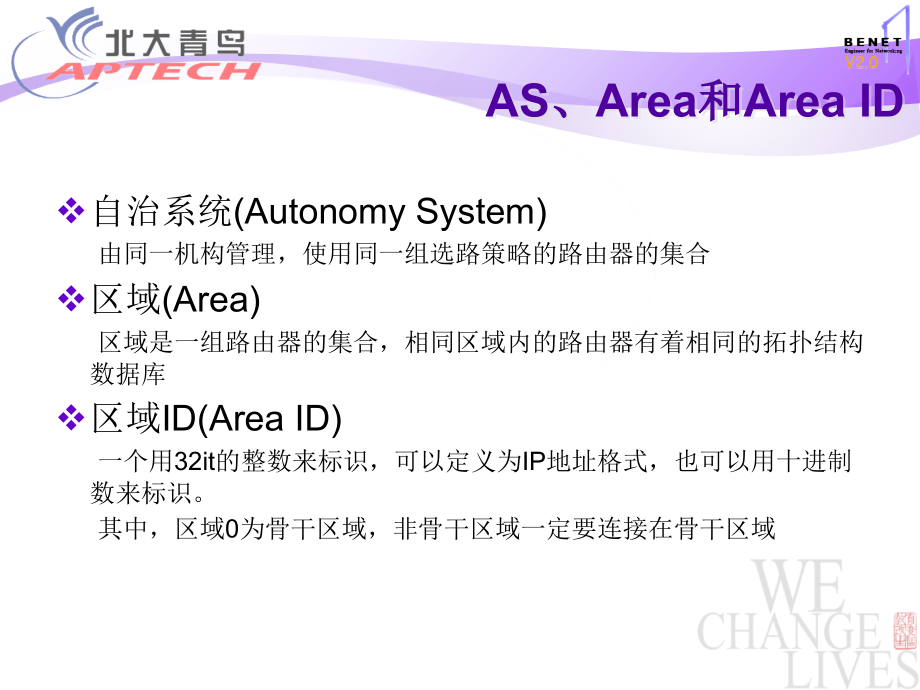

,Page,*,/47,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,OSPF,多区域原理,AS,、,Area,和,Area ID,自治系统,(Autonomy System),由同一机构管理，使用同一组选路策略的路由器的集合,区域,(Area),区域是一组路由器的集合，相同区域内的路由器有着相同的拓扑结构数据库,区域,ID(Area ID),一个用,32it,的整数来标识，可以定义为,IP,地址格式，也可以用十进制数来标识。,其中，区域,0,为骨干区域，非骨干区域一定要连接在骨干区域,为什么需要划分区域,LSDB,庞大，占用空间,LSDB,同步需要很长时间,增加,SPF,算法,网络发生“动荡”,网络规模的日益扩大，路由器数量的不断增多，网络中路由器都运行,OSPF,路由协议时，会碰到那些问题？,解决问题关键：,减少,LSA,的数量；,屏蔽网络变化波及的范围,划分区域,Area0,Area1,Area3,4,划分区域后变化,区域的边界的路由器称作区域边界路由器,ABR,，一个网段只能属于一个区域,每个运行,OSPF,协议的接口,必须指明,属于某一特定区域,区域号用,Area ID,表示，不同区域间用,ABR,来传递路由信息,区域间的路由计算,172.18.141.0/24,192.178.14.0/28,Type=3,192.178.14.0,Mask=255.255.255.240,Metric=120,Type=3,172.18.141.0,Mask=255.255.255.0,Metric=91,Area 0,Area 3,6,区域间路由计算的变化,ABR,完成一个区域内的路由计算，然后查询路由表，为每一条,OSPF,路由生成一条,Type3,类型的,LSA,，包括该条路由的,目的地址、掩码、花费,等信息，然后将这些,LSA,发送到另一个区域中,划分区域的好处,根据,IP,地址的规律将路由聚合后再生成,LSA,，减少,LSA,数量,减少网络“动荡”,骨干区域和虚连接,Area 0,Area 12,Area 19,Virtual Link,RTA,RTB,9,为什么需要划分骨干区域,OSPF,在区域内基于链路状态算法,在区域间基于,D-V,算法,-,产生路由环路,所有,ABR,将本区域内的路由信息封装成,LSA,后，统一发送给一个特定的区域，再由该区域将信息转发给其他区域,解决方法：,每一个,ABR,连接的区域中至少有一个是骨干区域。而且骨干区域必须是连通的,骨干区域特点,骨干区域负责区域之间的路由，非骨干区域之间的路由信息必须通过骨干区域来转发,所有非骨干区域必须与骨干区域保持连通,骨干区域自身也必须保持连通,虚连接,两台,ABR,之间，穿过一个非骨干区域，建立的一条逻辑上的连接通道,“逻辑通道”指两台,ABR,之间的多台路由器只是起到一个转发报文的作用，两台,ABR,之间直接传递路由信息,13,路由器的类型,路由器根据在自治系统中的不同角色划分为,:(IAR,、,ABR,、,BBR,、,ASBR),IAR-,区域内路由器,ABR-,区域边界路由器,BBR-,骨干路由器,ASBR,自治系统边界路由器,与自治系统外部通信,ASBR,Router ID=1.2.3.4,10.53.11.0/24,Type=5,10.53.11.0,Mask=255.255.255.0,Metric=10,Type=4,1.2.3.4,Mask=0.0.0.0,Metric=89,Area 0,Area 2,BGP,14,ASBR,ASBR,是将那些其他路由协议引入到,OSPF,中的路由器,ASBR,为每一条引入的路由生成一条,Type5,类型的,LSA,，包括目的地址、掩码和花费信息，路由信息在整个自治系统传播,OSPF,协议规定：,如果某个区域内有,ASBR,，则这个区域的,ABR,在向其他区域生成路由信息时必须单独为这个,ASBR,生成一条,Type4,类型的,LSA,，内容包括这个,ASBR,的路由,ID,和花费,OSPF,路由的类型和优选顺序,-1,OSPF,将引入的,AS,外部路由分为两类：,Type1,和,Type2,第一类外部路由,接收到的是,IGP,路由。外部路由开销和内部路由开销是相同的，可信度较高,第一类外部路由的开销本路由器到,ASBR,的开销,ASBR,到该路由目的地址的开销,第二类外部路由,接收到的是,EGP,路由，可信度较低,第二类外部路由的开销,ASBR,到该路由目的地址的开销,OSPF,路由的类型和优选顺序,-2,区域内路由,区域间路由,第一类外部路由,第二类外部路由,OSPF,将路由分为四级，按优先级从高到低排列,Stub,区域,Stub,区域的,ABR,不传播它们接收到的自治系统外部路由，,不传播,Type5,类型的区域,Stub,区域位于自治系统的边界，只有一个,ABR,的非骨干区域,为了保证到自治系统外部的路由可达，由,ABR,生成一条缺省路由,(0.0.0.0),STUB,区域,Area 0,Area 12,Area 19,Virtual Link,Area 8,19.1.1.0/24,19.1.3.0/24,19.1.2.0/24,RTB,RTA,配置,Stub,区域注意事项,骨干区域不能配置成,Stub,区域，虚连接不能穿过,Stub,区域,Stub,区域内的所有路由器都必须配置该属性,Stub,区域内,不能存在,ASBR,，即自治系统外部路由不能引入到区域内,完全,Stub,区域,完全,Stub,区域与,Stub,区域的区别：,它可以,拒绝,Type3,类型的,LSA,进入到该区域，进一步减少路由信息,在,ABR,上，会生成一条默认路由访问外部网络,区域的,LSBD,更小，路由少,NSSA,区域,自治系统外的,ASE,路由不可以进入到,NSSA,区域中，但是在,NSSA,区域内的路由器引入的,ASE,路由可以在,NSSA,中传播并发送到区域之外,NSSA,定义了,Type7LSA,，作为区域内的路由器引入外部路由,规定：,在,NSSA,的,ABR,将区域内部产生的,Type7,的,LSA,变成为,Type5,的,LSA,发布出去,NSSA,区域注意,区域外的进不来，区域里的能出去,在,NSSA,区域的所有路由器都支持该属性,NSSA,区域优点,多增加一次聚合,OSPF,链路状态通告,6-1,链路状态通告,LSA,的类型,类型,代码,描述,用途,Type 1,路由器,LSA,由区域内的路由器发出的,Type 2,网络,LSA,由区域内的,DR,发出的,Type 3,网络汇总,LSA,ABR,发出的，其他区域的汇总链路通告,Type 4,ASBR,汇总,LSA,ABR,发出的，用于通告,ASBR,信息,Type 5,AS,外部,LSA,ASBR,发出的，用于通告外部路由,Type 7,NSSA,外部,LSA,NSSA,区域内的,ASBR,发出的，用于通告本区域连接的外部路由,Page,25,/38,OSPF,链路状态通告,6-2,路由器,LSA,每一台路由器都会产生路由器,LSA,通告，列出了路由器所有的链路或接口，指明它们的状态和沿每条链路方向出站的代价,这些,LSA,通告只会在始发它们的区域内部进行泛洪,Page,26,/38,OSPF,链路状态通告,6-3,网络,LSA(Network LSA),每一个多路访问网络中的指定路由器,DR,将会产生网络,LSA,通告,用来描绘一个多路访问网络和与之相连的所有路由器,Page,27,/38,OSPF,链路状态通告,6-4,网络汇总,LSA,由,ABR,路由器始发，发送网络汇总,LSA,到一个区域，用来通告该区域外部的目的地址,是,ABR,路由器告诉与之相连的区域内的内部路由器，它所能到达的目的地址的一种方法,Page,28,/38,OSPF,链路状态通告,6-5,ASBR,汇总,LSA(ASBR Summary LSA),是由,ABR,路由器始发出的,ASBR,汇总,LSA,通告的目的地是一个,ASBR,路由器,Page,29,/38,OSPF,链路状态通告,6-6,自治系统外部,LSA,或称为外部,LSA(Extemal LSA)，,始发于,ASBR,路由器,用来通告到达,OSPF,自主系统外部的目的地或者,OSPF,自主系统外部的缺省路由的,LSA,外部,LSA,通告将在整个自主系统中进行泛洪,阶段总结,区域类型,描述,允许的,LSA,类型,普通区域,能学习其他区域的路由能学习外部路由,LSA-1,、,LSA-2,、,LSA-3,、,LSA-4,、,LSA-5,Stub,区域,能学习其他区域的路由,不能,学习外部路由,LSA-1,、,LSA-2,、,LSA-3,、,LSA-4,Totally Stub,不能,学习其他区域的路由,不能,学习外部路由,LSA-1,、,LSA-2,NSSA,能学习其他区域的路由,不能,学习其他区域连接的外部路由，但可以注入本区域连接的外部路由,LSA-1,、,LSA-2,、,LSA-3,、,LSA-4,、,LSA-7,接口分类及路由器分类,OSPF,协议根据链路层媒体不同分为以下四种网络类型,:(Broadcast,、,NBMA,、,Point-to-Point,、,Point-to-Multipoint),路由器根据在自治系统中的不同角色划分为,:(IAR,、,ABR,、,BBR,、,ASBR),一个运行,OSPF,协议的接口状态根据接口的不同类型可划分为,:(DR,、,BDR,、,DROther,、,point-to-point),32,何时需要运行OSPF协议,网络的规模,网络中的路由器在,10,台以上；中等或大规模的网络,网络的拓扑结构,网络的拓扑结构为网状，并且任意两台路由器之间都互通的需求,其它特殊的需求,要求路由变化时能够快速收敛，要求路由协议自身的网络开销尽量降低,对路由器自身的要求,运行,OSPF,协议时对路由器的,CPU,的处理能力及内存的大小都有一定的要求，性能很低的路由器不推荐使用,OSPF,协议,33,配置OSPF协议划分区域,划分区域的基本原则,按照自然的地区或者行政单位划分,按照网络中的高端路由器来划分,按照,IP,地址的规律,一些制约条件,区域的规模,与骨干区域连通,ABR,的处理能力,34,OSPF的故障排除,配置故障排除,首先检查是否已经启动并且正确配置了,OSPF,协议,局部故障排除,检查两台直接相连的路由器之间协议运行是否正常,全局故障排除,从网络拓扑结构角度考虑，区域是否配置正确,如果,OSPF,协议不能正常运行，可按如下步骤进行检查,:,35,协议基本配置是否正确,是否已经为本路由器配置了,Router ID,检查,OSPF,协议是否已成功地被激活,检查需要运行,OSPF,的网段是否已经被使能,检查是否已正确地引入了所需要的外部路由,36,邻居路由器之间的故障,检查物理连接及下层协议是否正常运行,检查在接口上配置的,OSPF,参数，某些参数必须保证和与该接口相邻的路由器的参数一致,检查在同一接口上,dead-interval,值应至少为,hello-interval,值的,4,倍,在广播和,NBMA,类型的网络中至少有一台路由的,priority,应大于零,区域的,STUB,属性必须一致,接口的网络类型必须一致,在,NBMA,类型的网络中是否手工配置了邻居,错误的区域划分,RTA,RTB,RTC,RTD,Area0,Area1,Area2,RTA,RTB,RTC,RTD,Area0,Area1,Area0,37,其它疑难杂症,路由表中丢失部分路由,路由表不稳定，时通时断,无法引入自治系统外部路由,区域间路由聚合的问题,RTC,Area1,Area0,10.1.2.0/24,10.1.1.0/24,10.1.1.0/24,10.1.2.0/24,10.1.2.0/24,RTA,RTB,Figure 1,Area1,Area0,Area2,10.1.2.0/24,10.1.1.0/24,10.1.0.0/16,10.1.4.0/24,10.1.3.0/24,RTB,RTA,Figure 2,5,10,38,
