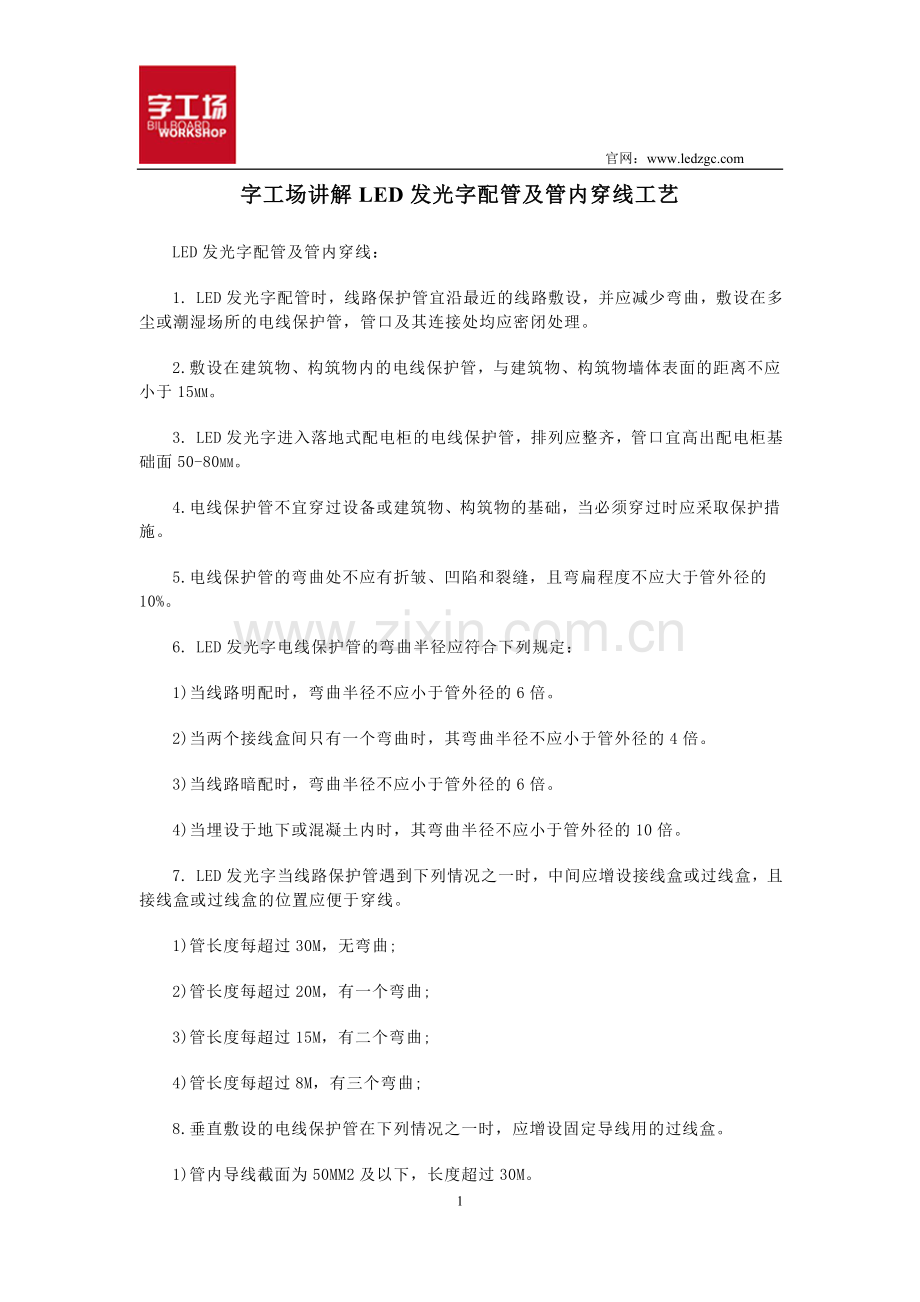

字工场讲解LED发光字配管及管内穿线工艺
　　LED发光字配管及管内穿线：
　　1. LED发光字配管时，线路保护管宜沿最近的线路敷设，并应减少弯曲，敷设在多尘或潮湿场所的电线保护管，管口及其连接处均应密闭处理。
　　2.敷设在建筑物、构筑物内的电线保护管，与建筑物、构筑物墙体表面的距离不应小于15mm。
　　3. LED发光字进入落地式配电柜的电线保护管，排列应整齐，管口宜高出配电柜基础面50-80mm。
　　4.电线保护管不宜穿过设备或建筑物、构筑物的基础，当必须穿过时应采取保护措施。
　　5.电线保护管的弯曲处不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。
　　6. LED发光字电线保护管的弯曲半径应符合下列规定：
　　1)当线路明配时，弯曲半径不应小于管外径的6倍。
　　2)当两个接线盒间只有一个弯曲时，其弯曲半径不应小于管外径的4倍。
　　3)当线路暗配时，弯曲半径不应小于管外径的6倍。
　　4)当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。
　　7. LED发光字当线路保护管遇到下列情况之一时，中间应增设接线盒或过线盒，且接线盒或过线盒的位置应便于穿线。
　　1)管长度每超过30M，无弯曲;
　　2)管长度每超过20M，有一个弯曲;
　　3)管长度每超过15M，有二个弯曲;
　　4)管长度每超过8M，有三个弯曲;
　　8.垂直敷设的电线保护管在下列情况之一时，应增设固定导线用的过线盒。
　　1)管内导线截面为50MM2及以下，长度超过30M。
　　2)管内导线截面为70-90MM2及以下，长度超过20M。
　　9.水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5%，全长偏差不应大于管内径的1/2。
　　10.潮湿场所和直埋于地下电线保护管，LED发光字应采用厚壁钢管或防液型可挠金属电线保护管。
　　11.采用镀锌钢管时，镀锌剥落处应涂防腐漆。
　　12. LED发光字钢管不应有折扁和裂缝，管内应无铁屑和毛刺，切段口应平整，管口应光滑。
　　13. LED发光字钢管的连接应符合下列要求：
　　1)用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2连接后，其螺纹宜外露2-3扣，螺纹表面宜光滑，无缺损。。
　　14. LED发光字镀锌钢管应采用螺纹连接不应熔焊连接。钢管连接处的管内表面应平整、光滑。
　　15.钢管与盒(箱)或设备的连接应符合下列要求：
　　16. LED发光字明配钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，锁紧螺母固定的管端螺纹宜外露锁紧螺母2-3扣。
　　17. LED发光字当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。
　　LED发光字钢管的接地连接应使用镀锌钢管或可挠金属电线保护管的跨接接地线专用接地卡，不应采用熔焊连接。
　　18.剖开导线绝缘层时，不应损伤芯线;芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度。
　　19. LED发光字配线工程施工后，应进行各回路的绝缘检查，绝缘电阻值应符合现行国家标准《电气装置安装工程电气设备交接试验标准》的有关规定，并应做好记录。
　　20. LED发光字配线工程结束后，保护地线连接应可靠。
　　21.对穿管敷设的绝缘导线，其额定电压不应低于500V。
　　22.管内穿线宜在建筑物抹灰及地面工程结束后进行，穿线前应对电线保护管内的积水及杂物清除干净。
　　23. LED发光字导线在管内不应有接头和扭结。接头应设在接线盒(箱)内。
　　24. LED发光字管内导线包括绝缘层在内的总截面积不应大于管子内截面积的40%。
　　25. LED发光字导线穿过钢管时，管口处应装设护口保护导线，在不进入接线盒(箱)的垂直管口，穿入导线后应将管口密封。
　　26. LED发光字电气配线系统中，SC15管内穿2.5mm2导线，SC20管内穿4mm2导线，穿线时不可用力太大、太猛，防止拉伤导线。(以上导线均指2.5mm2)
　　27. LED发光字导线汇头处的绝缘电阻值不应大于相应截面和长度导线的阻值。
　　28.导线的相序为：A相为黄色.B相为绿色.C相为红色.零线为淡蓝色.地线为黄绿相间颜色。
29. 十平方及以下的LED发光字独股导线可以直接和端子相压接，二点五平方及以下的多股导线需塘锡后与端子相压接。其余必须压接线端子。
