闸机介绍--.ppt

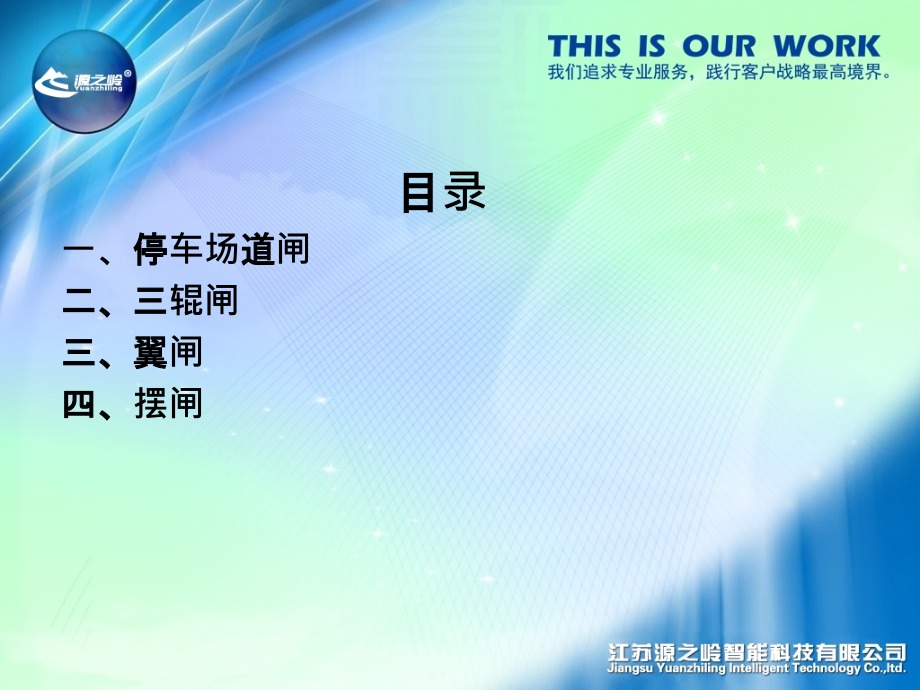

,Thank You!,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,道闸介绍,目录,一、,停车场道闸,二、三辊闸,三、翼闸,四、摆闸,一、停车场道闸,目录,1.,停车场道闸概述,2.,道闸系统构成,3.,监控摄像机,4.,立式机箱读卡器,5.,机芯特点,6.,机芯性能特点,7.,道闸的安装注意事项,8.,系统维修,1.,道闸简要概述,随着科技的进步和人类文明的发展，智能停车场管理系统在住宅小区、大厦、机关单位的应用越来越普遍。而人们对停车场管理的要求也越来越高，智能化程度也越来越高，使用更加方便快捷，也给人类的生活带来了方便和快乐。不仅提高了现代人类的工作效率，也大大的节约了人力物力，降低了公司的运营成本，并使得整个管理系统安全可靠。包括车辆人员身份识别、车辆资料管理、车辆的出入情况、位置跟踪和收费管理等等。,2.,道闸的构成,停车场道闸安装在停车场的出入口处，由车辆检测器、闸杆、监控摄像机、立式机箱读卡机等部分组成。,2.1,车辆检测器,当车辆经过埋在路面下的线圈时，由于线圈磁感应会发生变化，从而车辆检测器便能检测到车辆的存在。车辆检测器专业化的设计使其更易于安装，通过对前面板上,DIP,开关的设置，可以轻松设置每个通道的存在时间以及灵敏度,。,车辆检测器，地感,2.2,闸杆,闸杆又称挡车器，是专门用于道路上限制机动车行驶的通道出入口管理设备，现广泛应用于公路收费站、停车场，用于管理车辆的出入。电动道闸可单独通过无线遥控实现起落杆，也可以通过停车场管理系统（即,IC,刷卡管理系统）实行自动管理。,道闸的闸杆有直杆、曲杆、栅栏式三种款式,2.2.1,直杆闸杆,一般来说，直杆道闸可以根据路面的宽度设计制作，简洁明了、一步到位，适用于任意路口。,2.2.2,曲杆道闸,当建筑物的出入口比较宽阔，而顶部有建筑物限制了高度，直杆道闸立起时会受顶部建筑物的影响，这时就需要曲杆道闸。,2.2.3,栅栏式闸干,栅栏道闸的控制方式有很多种，可根据不同情况选用手动控制、按钮控制、遥控控制、电脑控制 和 感应控制等操作模式；还具有坚固耐用，抗老化，不褪色，噪音低，运行安全，稳定可靠等特点。,主要功能：,手动按钮可作“升闸”、“降闸”及“停止”操作,无线遥控可作“升闸”、“降闸”及“停止”操作,停电后可手动摇把起落杆,具有便于维护与调试的“自栓模式”,可选配车辆传感器，使具有“车过自动落闸”“防砸车”或“冲闸自动抬杆”功能。,具备丰富的底层控制及状态返回指令，使收费系统电脑可对电闸作最完备的控制。,可根据客户需要增加其它特殊功能,3.,监控摄像机,摄像机是用在安防方面的准也摄像机，他的像素和分辨率比电脑的视频头要高，是对监视区域进行摄像并将其转换成电信号以便储存，进行安全防御,。,4.,立式机箱读卡机,广泛应用于公共停车场、智能花园小区、公路收费系统、停车场收费管理系统产品,。,5.,机械特点,5.1,采用具备软件陷阱与硬件看门狗的单片机控制，永不死机。,5.2,采用精密的全自动跟踪平衡机构使任意位置静态力距为零，从而最大限度的减小驱动功率和延长机体寿命。,5.3,箱体采用先进的防水结构及抗老化的室外型喷塑处理，坚固耐用，不退色。,6.,机芯性能特点,6.1,特殊转动结构：无齿轮、无皮带转动，无需保养，使用稳定，寿命更长久。,6.2,非等速运动机构，快起步、慢停止，运行更平稳。,6.3,所有连接的活动关节都安装了轴承，并加注防冻油,(,南北地区都能稳定运行,),6.4,结构设计合理，能使道闸杆始终保持在,90,度范围运转，不需再调整垂直与水平位置。,停车场道闸的工作效率会影响到整个停车场系统的运行效率，为了使道闸能够发挥出最大的效率，正确的安装是第一步。道闸安装不当不仅会造成道闸电机过热、减速箱磨损损坏等，进而影响到使用寿命，而且还可能会出现一些故障，如开落闸不正常，不能自动落闸等。那么停车场道闸的安装需要注意哪些细节呢？,闸箱体的安装一定要牢固，与地面连接要严实，不要留有空隙，要在水平地面上安装，不要倾斜。箱体不要超出车道线，离车道边缘至少有,5,厘米。同时要按安装图纸正确接线和操作。,地感线圈的布线，把地面切开一个深,10,厘米，,2X0.8M,的方形巢，四个角切成,45,的斜角，建议把地感线圈一圈圈的放进去，一般情况下放置,56,层,线圈每一层之间最好是压紧,线圈内部不要有接头。地感线圈输出端双绞到道闸,并且距离越短越好，接好之后再用干水泥把巢封住。,7.,道闸的安装注意事项,地感线圈布线时要注意，不要把线弄破，避免接头，否则道闸会出现不能正常开落闸、自动落闸等故障。,地感的测试，接好线之后，我们要对地感进行测试检验是否正常。地感红灯闪烁的时候把铁板放在线圈上面，当红灯长亮的时候拿走铁板，如果道闸会自动下落，则运行正常。,如果对道闸杆进行了改动，比如加长或者裁减，应当根据杆长重新将弹簧调节到力矩平衡，否则会导致电机过热及减速箱磨损。,智能停车场观察，打开设备外壳，应仔细查看电路板上是否有元件受损。如元件断裂、发黑发黄、引脚相碰、器件松动、连线错误等。经验丰富的技术人员能根据察看可疑部位，快速的找出故障节点所在。某些接触不良的故障，可在光线较暗处观察可疑部件是否有火花产生来确定。,询问：在与用户沟通时，首先了解道闸设备的机型、品名、使用期限、故障现象，再据此详加分析，以便做到有的放矢，对症下药。主要询问的内容有：何时损坏、是否浸水、是否受过撞击、是否电压过高、是否有人改动、是否操作不当、是否遭受雷击、是否有冒烟现象、是否有异常响声等等。智能停车场问明原因后才能确定下一步的检修方法及处理措施。对于雷击、浸水、冒烟、烧保险等故障机型，不可贸然通电试机,否则将造成机器再次受创、故障扩大。,触摸，在维修过程中，也经常在通电后用手摸某些部件。如马达、减速箱等 ，以便感觉其温度是否正常，如发热快、温度高、电路无短路故障则可断定设备 部件的运行隐患。,8.,系统维修,倾听，在控制系统中，检修通电运行中，可以倾听设备的部件是否有发出异响，道闸马达的转动的控制是否有继电器触点发出的正常通断声。,测量：使用万能表对控制电路进行电阻、电压等技术参数相关测量。通常采用的方式有测电压、智能停车场测电路的电阻、测电流等。这是一种综合性逻辑分析手段，可依据各种测量数据准备的找出故障原因及损坏器件。,二、三辊闸介绍,目录,1.,三辊闸适用范围,2.,三辊闸的分类,3.,三辊闸图例介绍,4.,三辊闸产品特点,5.,三辊闸的功能,6.,三辊闸组成部分,7.,三辊闸的安装及使用过程注意事项,8.,产品优势,9.,发展趋势,1.,三辊闸适用范围,三辊闸又称三棍闸，是通道闸的一种，最初从国外引进，英文名叫“,Tripod Turnstile Series”,是人流通道的出入口智能控制终端设备。专用于人员出、入口需要进行安检或控制的通闸。,三辊闸适用于需要行人有序通行的各类公共场所，如景区、展览馆、电影院、码头、火车站、汽车站等需要验票的场所；工厂考勤、饭堂消费、高尔夫球场、月卡休闲中心等需要授权进入的场所；电子厂防静电控制区、需要识别人脸、识别指纹等保安措施严密单位等。,2.,三辊闸的分类,按通行方向可分为,:,单向三辊闸,双向三辊闸。,按通行方式可分为,:,电动三辊闸,手动三辊闸。,按样式可分为,:,桥式三辊闸,立式三辊闸。,按通行模式可分为,:,机械电动三辊闸,半自动三辊闸,全自动三辊闸。,按流量大小可分为,:,普通三辊闸,高流量三辊闸。,按制动方式可分为全自动制动三辊闸,半自动制动三辊闸,(,此类型属于高档闸机类型,国外主流,),。,目前国内主流的三辊闸分类为：全自动三辊闸，半自动三辊闸和手动三辊闸。,全自动三辊闸：又称电动三辊闸，配置有一个电机，闸机的全部运作由电机带动完成，同时在上电时候由电机带动闸杆转动，实现通电自动上杆，非常方便使用。,半自动三辊闸：配置一个电机或两个电磁铁，控制进向和出向锁定和解锁，授权通行后，电磁铁带动解锁臂解锁，释放闸杆可以单向转动，用户即可轻推闸杆通过通道。半自动三辊闸设计防反转功能，可以有效地防止行人逆行。,手动三辊闸：纯机械无配置任何电气设备，用户只需用手轻轻推动闸杆，就可以通过通道，无需刷卡，自动定位、复位系统，控制单方向自由通行，另一个方向锁死禁止通行。,立式双机芯三辊闸,立式标准三辊闸,3.,三辊闸图例介绍,立式手动三辊闸,立式喷漆三辊闸,桥式八角三辊闸,桥式八角吞卡三辊闸,桥式蝶形三辊闸,桥式八角吞卡三辊闸,4.,三辊闸产品特点,4.1,合金铝或不锈钢的全防雨箱体，相对于通功能的翼闸摆闸等人行通道设备，三辊闸更加物美价廉。,4.2,具有个性化的安装界面（如读卡器、指示灯安装等），保证系统集成商的控制闸机设备在安装时简单、方便。,4.3,三棍转闸机的机芯有自动调节液压减震器，使用三棍闸操作时，声音很小、无冲击、闸杆自动减速回中。,4.4,可编用闸机控制、一个或二个方向控制（由用户设置）。,4.5,底座用膨胀螺栓固定。,5.,三辊闸功能,5.1,整个系统运行平稳,噪音小,;,5.2,具有断电落杆,通电自动上杆功能,;,5.3,具有器件及线路自检功能,方便维护,;,5.4,具有时间保护功能,;,5.5,具有通行指示功能,;,5.6,具有自行保护,自动复位功能；,5.7,可与多奥停车场,门禁,考勤,梯控,消费,等智能一卡通,.,6.,三辊闸组成部分,三辊闸由机箱，机芯，主控制板，铝盘，闸杆，方向指示板组成。,一台机就可以直接通过手动开关或遥控来控制，信号输入，电机转动，同时方向指示通行方向。如果要实现智能化控制还要外接门禁控制部分，可以通过刷卡，指纹，条码等来作为信号输入媒介。通常用的是刷卡的，可以通过,IC,卡，,ID,卡，或是磁卡来刷卡，关键就是控制板接那种刷卡设备。,6.1,三辊闸闸机机芯,机械闸机机芯是指用闸机在解除控制后三叉杆需要人力推杆放行；放行后另一根杆通过机芯的液压减震装置后停留在水平位置，需要再次解控后才能放行。推杆只需要,0.5Kg,的推力。,电动机芯是在闸机内配置了一个电机，闸机解除控制后，三叉杆会向前移动一个角度，当行人再次接触到三叉杆后，电机会主动转杆，直到另一根杆回到水平位后完成整个放行动作。,三辊闸机芯主要由主轴、电磁铁、齿状凸轮、定位凸轮、行程开关、阻尼器、弹簧、掉杆装置组成。,当三辊闸驱动板（以下称驱动板）接收到开闸信号，其中一路继电器闭合，对应的电磁铁导通，促使锁臂收收缩，解除对齿状凸轮的锁定，这时行人只需轻轻推杆，便可以沿被解除锁定的方向通行。,随着主轴的转动，一旦行程开关碰到螺钉，前者给驱动板一个信号，表明行人已通过，完成此 次动作；同时，电磁铁恢 复到原始状态，锁臂伸出，定位凸轮、定位杆（包括与之联接的轴承）、阻 尼器、弹簧开始工作，缓冲刚才所积累的弹性势 能，直到锁臂再次与齿状凸轮作用。掉杆装置安装在轴承座,2,上，一旦发生断电，闸杆下落，形成透明通道。,三辊闸闸机机芯各个部分介绍：,6.1.1,锁紧装置,锁定动作是通过锁臂的头部卡住齿状凸轮组的牙齿而实现的。,作为齿状凸轮组一部分的聚氨脂齿状凸轮减少了锁臂在凸轮齿上动作所产生的噪音。,凸轮的轮廓使得主轴在旋转时有可能每间隔,5,秒被锁住。,(,刷卡不推杆,),锁臂通过枢轴安装到底座上，而且可以通过安装在底座上的电磁铁的吸合而摆动。其中一个电磁铁锁住顺时针方向而另外一个锁住逆时针方向。,电磁铁的励磁导致锁臂移动，与凸轮齿啮合，从而阻止三辊闸朝这个方向旋转。当电磁铁掉电时，锁臂在弹簧的作用下回到原来位置，卡住凸轮。,6.1.2,反逆转装置,反逆转装置的功能是阻止旋转单元进行与原始方向相反的旋转。也就是说，一旦三杆臂按一个方向转动，这个装置就会阻止它作相反方向的转动。,在图中，锁臂,1#,在电磁铁的作用下，迅速左移至极限位置，解除对齿状凸轮,1#,的锁定。此时锁臂,2#,并没有动作，仍然限制了齿状凸轮,2#,朝相反方向的转动。,6.1.3,定位凸轮,定位凸轮是一个具有特殊轮廓的导轨（如图（,2,）。在导轨里，距离圆心最短的三个点相互间隔,120,度，他们对应于三杆的三个栅栏位置。这三个点由三段上升又下降的轨迹连接。,三杆杆臂带动定位凸轮转动，驱使两个定位杆发生左右直线移动。定位杆一端连接轴承，另一端连接阻尼器（其中一个连接弹簧）。,6.1.4,阻尼器,阻尼器的功能是调整弹簧力，对整个旋转过程起缓冲作用。,在前一半旋转过程中（即定位凸轮中的升程），阻尼器扩张；而在后一半旋转过程中（即降程），阻尼器收缩。在整个旋转过程中，阻尼器根据旋转速度按比例地发挥缓冲作用,可以根据力的大小调节油压的刻度,1-8(,由小变大、反之变小,),。,6.1.5,行程开关,行程开关的功能是当闸杆旋转到一定的角度（约,110,度）后，复位器上的行程开关接触到图（,1,）中所示的螺钉，自动检测到一个到位信号并把此信号传送三辊闸驱动板。,6.1.6,三杆臂（转盘）,转盘由三个螺栓安装主轴上，它由三个闸杆、三个转块和一个落杆用弹簧片组成。在不落杆的情况下，三个闸杆之间的角度均等，其中一个保持水平，起栅栏作用。,6.1.7,紧急落杆装置,如右图（,3,），电磁装置安装在轴承座,2#,上，在通电的情况下，它不与转块发生作用，此时弹簧给转块一个力，使之卡住闸杆，不能落杆。当此装置被激活时，电磁铁掉电断开，撞击转块，并使之脱离闸杆，形成一定的间隙。,闸杆则在自身重力的作用下成垂直状态，从而使过道畅行无阻。,7.,三辊闸的安装及使用维护过程中注意事项,7.1,三辊闸的安装步骤,7.1.1,根据装箱清单清点配件；,7.1.2,根据具体的系统组成、使用现场以及所选用的机型，确定各闸机的安装位置。,7.1.3,按安装要求、确定安装孔位，在安装位置处预埋,4,个,M12,的地脚螺栓或,4,个,M12,的膨胀螺栓。,7.1.4,将强电电缆线和弱电电缆线分别用,3/4”PVC,线管穿好,用水泥埋到相应的位置,;,（地埋,PVC,线管深度应大于,60mm,，露出地面高度应大于,50mm,，且出口回弯，以防止线管进水。）,7.1.5,打开机箱门，将机座螺栓孔对准地脚螺栓，拧紧螺母。,7.1.6,按照系统接线图，将电源线、控制线与闸机主控制板接线排接好，并接好系统的保护地线；,7.2,三辊闸安装时注意事项,7.2.1,以上所有操作，均应在断电的情况下操作，且应确保系统保护地线正确的接好、接牢。,7.2.2,当所选用的三辊闸用于户外时，应在三辊闸安装处砌上,100mm,200mm,高的水泥安装平台，以便隔潮；同时在三辊闸上方，应加装阳棚等遮雨设施，严禁直接将三辊闸安置在露天环境中使用；,7.3,三辊闸使用说明：,7.3.1,确保三辊闸工作正常后，方可投入使用,7.3.2,通行者在读写期间，在通行指示灯未转为绿色之前，严禁挤、靠、推动闸杆，以免影响三辊闸的正常运行。,7.3.3,三辊闸在未使用时，严禁坐、用力压在闸杆上，以免引起闸机不必要的损坏,7.3.4,建议不要将三辊闸直接使用在露天、潮湿或有腐蚀的环境下，以免因雨水、潮气或腐蚀物影响三辊闸使用寿命（若在户外使用，必须加阳棚等防雨设施）,7.3.5,在通行时，通行者只需轻轻推一下闸杆，而不要在通行过程中强力推动闸杆运动。,7.4,三辊闸使用时注意事项：,7.4.1,有雷电时请勿使用本机，以防损坏闸机,7.4.2,应确保系统的保护地可靠的接上，以防伤害人身安全等意外情况的发生,7.5,三辊闸日常维护注意事项：,7.5.1,三辊闸外壳为不锈钢，须经常用轻柔织物擦洗外表，保持干净光洁，切勿用坚硬物品擦洗外表，以免划伤影响美观，同时应禁止用水冲洗，以免造成电控系统短路，而损坏三辊闸。,7.5.2,定期检查三辊闸各个运动部位的连接情况，如发现有松动的螺母、螺钉等紧固件应及时拧紧，以免长时间运行造成闸机故障。,7.5.3,定期检查系统保护地连接处的情况，确保其可靠的接入。,7.5.4,定期检查连接线路的接插件与接线点，确保连接可靠。,8.,产品优势,三辊闸（三棍闸）成本较其他类型闸机成本较低，客户的采购意愿优先；,三辊闸有比较实际的防尾随功能。相比较其他闸机而言，三辊闸的结构设计上就已经注重了防尾随设计；无需再加装其他辅助部件；,三辊闸的外形设计比较容易引导使用者的应用。因其普及程度高，结构简单，一般的初次使用者也无需通过学习，直接可以应用。,9.,发展趋势,三辊闸有了质的飞跃，生产商将二维码技术与射频技术结合在内，提供了更便捷的检票方式。,二维码技术：随着手机的普及，人们在通过三辊闸的时候希望能使用手机进行检票，国内已有已有三辊闸生产商开始提供此项技术！用户通过电子商务平台进行购票，门票以二维码形式发到用户手机，用户检票时候打开手机中的二维码，在三辊闸的扫瞄窗口进行扫描，检票通过后闸机开动，用户通过。,三、翼闸介绍,目录,1.,概述,2.,图片介绍,3.,功能,4.,技术参数,5.,翼闸管理系统,6.,优缺点,7.,日常保养和维护,8.,使用注意事项,1.,概述,翼闸，为通道管理设备之一，主要用于人行通道管理；具有快速打开、安全、方便等特点，是行人高频率出入通道的理想管理疏导设备；现已广泛应用于机场、地铁站、车站、码头、景点、公园、单位人行通道等，可以配合智能卡实现脱机型售票管理系统功能、形成人员进出的无人值守管理。,桥式尖角圆弧翼闸,桥式圆角翼闸,2.,图片介绍,豪华圆弧斜角翼闸,桥式八角翼闸,桥式斜角翼闸,桥式蝶形翼闸,3.,功能,主要功能：,1,）人员的通行管理得到控制监控自动化，简单化，刷卡进出，也可与其它一卡通系统接入使用；,2,）根据管理的需要输出多种报表：日报表，周报表，月报表；,3,）直观的图形化门禁考勤时间表让您一目了然；,4,）方便查询门禁考勤记录和出勤统计结果；,5,）可以联网使用与其它一卡通设备共同管理；,6,）网络化门禁考勤管理，只在办公室管理后台就可以管理所有门禁考勤终端；,7,）可选用条码卡、,IC,、,ID,、,HID,或指纹、等识别方式可兼容所有门禁考勤管理系统。,通用功能：,1,）具有故障自检和报警提示功能，方便用户维护及使用；,2,）通过主控板上的内置小按盘，可编程设备的运行状态；,3,）机械结构、感应双重防夹功能，在伸缩臂复位的过程中遇阻时，自动停止或在默认的时间内电机停止工作，默认延时后再次复位（直到复位为止），且力度很小,(2Kg),；,4,）声、光报警功能：含非法闯入、尾随报警；,5,）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；,6,）伸缩臂同步功能；,7,）具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限，标准为开启后,5,秒自动复位；,8,）断电后通道自动敞开，上电自动闭合；,9),可与多种读卡设备相挂接，接收继电器开关信号工作；,10,）可单向或双向控制人员进出；,11,）可直接通过管理计算机实现远程控制与管理；,扩展功能：,1,）计数、警报功能；,2,）机箱加长，翼翅（伸缩臂）材料选择；,3,）具有自报故障提示功能，方便用户的使用及维护,;,4,）具有通行指示和通道指示功能,;,5,）具有常开按键功能；,6,）具有断电摆门自动打开,上电自动闭合功能,;,7,）具有线路自检功能,;,8,）具有非法闯入报警功能,;,9,）具有三重防夹保护功能,;,10,）进出模式可任意调节,;,11,）关闸时间和方式可任意调节,;,12,）可与多奥电梯,/,停车场,/,门禁,/,消费,/,等智能一卡通。,4.,技术参数,电源,:AC220/50HZ,工作环境温度,:-15,度,-+70,度相对湿度,:100ms,的,12V,脉冲信号,9,）驱动电流,1 0 m A,10,）通信接口：,RS485,标准,11,）通信距离：,1200,米,12,）,LED,指示灯：,1,个,13,）读 卡 窗：,2,个,14,）通行速度：,40,人,/,分钟（常开），,25-30,人,/,分钟（常闭）,15,）闸门开、关时间：,1-2,秒,16,）上电后进入通行状态所需时间：,3,秒,17,）出现故障后的自动复位时间：,10,秒,18,）工作环境：室内、室外,19,）温 度：,-4080,20,）湿 度：,5%90%,6.,应用领域,适用于单向或双向控制人流的进出口通道：,1,）车站、码头、旅游景点进出口通道,2,）会展、游泳馆等验票通道,3,）小区、工厂、企事业单位进出口考勤、门禁、消费管理,4,）特殊通道控制,5,）适用于自行车、摩托车、残疾人通道,
