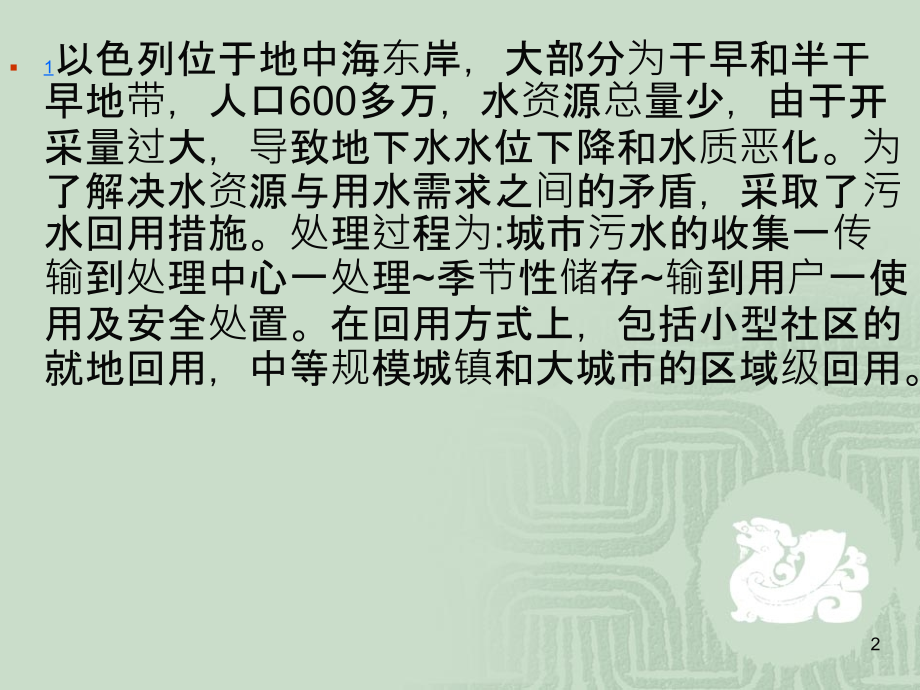

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,小区中水回用的意义,在国外比如,美国，以色列,，日本等国很早就开展了污水回用。,在我国近,20,年发展起来。目前有一些地方已经利用。北京的高碑店污水处理厂建成了我国最大的污水回用工程，回用规模为,30,万,m/d,，回用对象主要是河湖补水、城市绿化、喷洒道路和热电厂冷却用水,。,小区中水回用的意义,使水资源得到合理利用，并使其发挥最大效益。,污水回用比远距离调水造价低，比海水淡化经济，污水回用既节约了水资源，也消除了污染环境，具有双重的经济效益,1,1,以色列位于地中海东岸，大部分为干早和半干早地带，人口,600,多万，水资源总量少，由于开采量过大，导致地下水水位下降和水质恶化。为了解决水资源与用水需求之间的矛盾，采取了污水回用措施。处理过程为,:,城市污水的收集一传输到处理中心一处理,季节性储存,输到用户一使用及安全处置。在回用方式上，包括小型社区的就地回用，中等规模城镇和大城市的区域级回用。,2,美国的城镇污水处理设施已经非常完善，城市二级污水处理厂己得到,100%,普及，城镇污水回用己进入大规模生产应用阶段，尤其是在气候干旱的西部地区,佛罗里达州,St.Petersburg,城被认为是美国城市污水回用的先驱。该城三面,环海，年降水量,1400mm,，其中,50%,集中在夏季，蒸发量很大,(1000mm);,地势平坦，无法建库贮水，余下,400mm,的降水变成径流汇入大西洋。该城建成了世界上最大的城市污水回用系统,:,将二级污水处理厂改造成三级处理厂，建成回用水管网，将净化后的再生水用于工业冷却、草地浇灌、建筑中水的消防，剩余的回用水通过深井注入地下含盐水层。,佛罗里达州的圣彼得堡，是美国唯一完全实现污水循环的大城市，它利用了自己产生的全部污水，不向周围河湖排放任何污水，这个城市有两套配水系统，一套系统输送新鲜淡水供饮用和家庭用水，另一套系统输送中水用于灌溉公园、绿地、草坪以及清洗车辆等其它用水标准较低的地方。,美国污水回用最典型的城市是洛杉矶，当地水资源贫乏，历来依靠外调水以满足不断增长的用水需求，由于昂贵的建设费用与环境压力，扩建新水源异常困 难，污水回用成为弥补水资源供需缺口的重要方法。,3,小区中水回用的措施,小区中水的用途,1,、小区环境用水，用于道路浇洒、绿化、景观、消防等用水,2,、小区杂用水，冲洗汽车、建筑施工以及建筑内厕所冲水,4,污水回用措施,小区污水直接回用,比如洗脸水等优质杂排水可直接冲洗便器,小区污水处理后回用,各种小区的污废水及雨水进行收集再进行处理达到所要求的水质标准，用于小区的环境用水和小区杂用水，亦即中水回用。,5,小区中水回用系统网络,完全的城市区域中水系统网络有、建筑小区区域系统和单元系统组成，形成污废水资源化最大的可靠网路,城市区域系统：以城市污水厂为基础，污水厂出水达标后，增设处理设备和配套管网。用于城市的建筑用水，消防用水以及其他对水质要求不高的地方。可以直接用于小区中水回用,建筑小区中水回用系统,单元中水回用系统,城市和小区供水和回用即水源 水处理 供水 排水 治污 中水回用的闭环系统,6,7,8,建筑小区中水原水集流系统,9,小区中水原水集流系统类别,建筑小区中水原水系统分类方法有三种：,1,、按照用水设备排放水种类分，,2,、按小区雨水集流排放系统组分,3,、按排水体制分,一、按用水设备排放水种类分类,1,、便溺排水集流系统,该系统专门收集和排除小区各建筑内便溺卫生器具后的粪便水,2,、盥洗排水集流系统,该集流系统专门收集和排除小区各建筑内盥洗槽、洗脸盆，洗衣机等排出的水,3,、淋浴排水集流系统,该集流系统专门收集和排除小区各建筑内淋浴器、浴盆、浴池排出水。,4,、厨房水排水集流系统,该集流系统专门收集和排除小区各建筑内厨房、食堂、饭店用于锅、碗、食品等洗刷后的水，含有少量的食物油和动物油。,10,二、按小区雨水集流排放系统组成分类,小区雨水集流系统用于 收集和排除 在屋面和地面的雨水,1,、屋面雨水收集和排除系统,（,1,）檐沟排水系统,（,2,）天沟排水系统,（,3,）内排水系统,11,地面雨水收集和排降系统,降落在地面上的雨水流入雨水口在进入雨水井、雨水管进行集流和排放,三、按排水体制分,按小区排水体制分为合流制和分流制两类,1,）合流制,两种或两种以上的污水用同一集流系统，称为合流制,小区采用合流制能减少管材，构筑物的建设费用，,便于管理，建筑内采用合流制使排水管最少，安装简单，投资少。但增加了中水处理的难度，和投资运行费用,2,）分流制,12,常用的小区中水原水集流系统,在中水工程中，中水原水分优质杂排水，杂排水，生活污水三类,优质杂排水指盥洗水，淋浴水，雨水，洗衣机水等,杂排水指优质杂排水还含有厨房洗涤水,生活污水指污水中含有粪便水,中水原水的水质、水量应根据中水的水量，水质进行选择和使用，有利于经济合理地设计中水工程,13,优质杂排水集流系统,优质杂排水系统 主要收集和排除盥洗水、淋浴水、雨水、洗衣机水,杂排水系统,主要收集和排除盥洗水、淋浴水、雨水、洗衣机水、厨房洗涤水,生活污水集流系统,生活污水集流系统收集排除含有粪便的污水,建筑内清污分流系统,为了实现建筑小区排水清污分流，必须首先对建筑内排水进行清污分,14,建筑小区中水原水、用水和水量平衡,15,建筑小区的中水原水,中水原水的概念,中水原水系指中水水源，该水源经处理后达到中水水质标准。中水水质介于饮用水水质和生活污水之间。即中水原水水质低于中水水质标准，更低于生活饮用水标准,中水原水的种类,中水原水有城市污水厂达标排放的排出水，建筑小区居民生活排水和某些水质较好的生产排水。,1,、城市污水厂达标排放的排除水,该排放水若引致小区在经过处理可作为不与人接触的冲厕水，绿化洒水，冲洗道路，和消防等用水，即中水,水量充足可靠，不受季节和环境的影响，但投资较大，受条件限制，作为水原困难相对较大,16,小区生活污水中中水水原,1,）粪便污水,2,）洗涤水,3,）淋浴水,4,）洗衣水,5,）厨房用水,降水,其他水,冷却水，锅炉排污水，软化水的反冲洗水,17,可供小区中水用原水,1,、中水的选择条件,有稳定的水量，满足中水供应的水量要求；原水污染较轻，易于处理和回用，投资和运行费用较低；易于收集和集流；原水本身和经处理回用对人体、中水用水器具、环境无害；在处理过程中不产生严重污染；节约水资源效果明显；有利于保护水环境；促进当地的各种效益的提高；有助于小区建设；,2,、小区中水用原水,目前常用的有粪便污水，洗涤水，淋浴水，洗衣水，厨房排水，冷却水。,18,一般有三种组合,1,、盥洗水和淋浴排水（有时包括冷却水）组合,2,、盥洗水和淋浴排水和厨房排水,3,、生活污水,19,水量平衡,水量平衡的作用,小区中水系统水量平衡，是指中水的原水量、处理水量、和中水用量三者之间形成的平衡，亦即中水原水量，处理水量能够满足中水用量的要求。,水量平衡是进行中水原水集流和处理，中水输配水系统的设计、施工、投资的重要依据,20,水量平衡的原理,在建筑小区中，污水经处理以后再回用至卫生器具、用水器具用水。若是中水系统，上述污水为中水原水，处理后水为中水，原水量与中水量相等，无需自来水补充，形成一个闭合循环系统。他们之间即中水原水量和中水量相等，处在水量平衡,若在中水和输送的过程中有漏失和蒸发量，使得中水原水量减少，也减少了中水量，需部分自来水补充，,21,建筑小区,中水站,建筑小区,中水站,22,在实际的建筑小区中，有些卫生器具和用水只能用自来水，而有些器具和用水可用低于自来水水质的其他水，即中水,23,中水原水量计算,按日用水量定额分配比例法计算公式 如下：,24,按最高日中水用水量不同用途计算,Q3=Qc+Qs+Qq+Qn+Qx,Q3,中水用水量,Qc,冲厕中水用水量,Qs,浇洒绿化道路保洁中水用水量,Qq,汽车中水用水量,Qb,空调冷却水中水补充量,Qn,中水作采暖系统补充水量,Qx,汽车库地面冲洗用水,中水用水量的计算,25,水量平衡,1,、水量平衡设计步骤,1,）根据所定的中水用水时间及计算用量拟定出中水用量的逐时变化曲线,2,）绘出中水站处理水量变化曲线，其由处理设备工作情况所决定。处理量,q=,（,1.101.15,）,Q,d,/t,3,）根据以上两条曲线之间所围面积最大者确定中水系统中原水、处理水、用水之间的调节量,4,）如中水最大用量是连续发生在几小时内，可将这连续几小时道德最大用量之和作为中水调节池容积，一般连续最大小时数不超过,6,26,水量平衡措施,为使中水原水量、处理水量、中水用量保持均衡，使中水产量和中水用量在一天内逐时地不均匀变化以及一年内各季的变化得到调节，必须采取水量平衡措施,平衡措施有中水原水贮存池（如调节池），中水贮存池（如中水池），还有自来水补充调节和水的溢流超越等,27,某市居住小区，人口,4920,人，,可住,224,人,/,幢，共,10,幢，用水量,140L/,（人,.,天,),可住,200,人,/,幢，共,8,幢，用水量,150L/,（人,.,天）,;,可住,180,人,/,幢，用水量,160L/,（人,.,天）,共,6,幢,;,幼儿园，,130,人，,60L/,（人,.,天）,;,综合商店面积,1480,平方米,用水量,10L/m2.,天,冲厕水,30%,，厨房,30%,，,洗涤水,17%,，洗浴水,7%,洗衣,12%,，,28,序号,建筑名称,无中水冲厕自来水用量,自来水,用量,中水原水量,=,无中水冲厕自来水用量*,(,洗涤水,17%+,洗浴水,7%+,洗衣,12%),中水用量,冲厕水,绿化,总量,224,人,/,幢，,10,幢,313.6,219.52,112.896,94.08,15.68,109.76,200,人，,8,幢,240,168,86.4,72,12,84,180,人,6,幢,172.8,120.96,62.208,51.84,8.64,60.48,幼儿园,7.8,5.46,2.808,2.34,0.39,2.73,综合商店,4.8,3.36,1.728,1.44,0.24,1.68,总计,739,517.3,266.04,221.7,36.95,258.65,29,30,中水工程污水处理工艺及设备设施,31,本部分重点,1.,掌握常见的污水处理方法及工艺流程,2.,掌握各处理设备的选型特点,32,（一）污水的物化处理方法,1.,筛滤法,:,筛网、格栅、滤池等,2.,沉淀法：沉砂池、沉淀池等,3.,气浮法,：,气浮法用于从污水中去除密度小于,1,的,悬浮物，油类和脂肪，并用于污泥的浓缩。,4.,反渗透法,:,多用于海水淡化,.,5.,活性炭,吸附法,：去除常规处理方法难以去除的,臭味,色度和有机物,.,一、常见的污水处理方法,33,（二）污水的生化处理法,污水的生物化学处理法是利用微生物的代谢作用,使污水中呈溶解、胶体状态的有机污染物转化为稳定的无害物质,.,主要有,:,1.,好氧法：多用于处理城市污水及有机性生产污水，有,活性污泥法,和,生物膜法,2.,厌氧法：多用于处理高浓度有机污水或污水 处理过程中产生的污泥。,34,（三）污水处理,膜滤法,污水处理的膜处理法即采用膜把水中的污染物分离出去，达到净化的目的。,膜去除水中的污染物机理是：膜表面孔径的机械筛分作用，膜孔阻塞、阻滞作用和膜表面及膜孔对污染物的吸附作用。,35,二、中水污水处理工艺,中水污水处理的特点和要求,污水处理的特点,1,、污水处理的水量较小,2,、污水处理水量变化大,3,、污水处理综合技术强,4,、污水处理环保要求高,污水处理的要求,1,、中水回用水质必须符合杂用水水质标准,2,、要求有充裕的资金,3,、管理水平要高,36,工艺选择,中水回用处理一般包括预处理、主处理及深度处理三个阶段。,预处理阶段,主要有格栅、格网、毛发聚集器和调节池，主要作用是去除污水中的固体杂质和均匀水质及调节水量；,主处理阶段,是中水回用处理的关键，主要作用是去除污水的溶解性有机物；,深度处理阶段,砂过滤、活性炭过滤及消毒主要以消毒处理为主，保证出水达到中水水质标准。,37,处理工艺的选择依据,1,、根据中水原水的水量与水质，供应的中水水量与水质等实际情况确定处理工艺。,2,、小区生活污水的污染处理主要为有机物、降解有机物的处理流程以生物处理为主。小区生物处理多以接触氧化、生物转盘、,MBR,（膜生物反应器）为主,3,、中水处理工艺的消毒工艺是必不可少的，应采用先进可靠的消毒灭菌工艺,38,4,、尽可能选择小型的、高效的、一体化的中水处理，努力降低工程费用和能耗,5,、充分注意水处理工艺中所选设备对小区带来的臭味、噪声的危害,6,、因小区中水处理中有自己的特点，切不可生搬硬套城市污水处理厂的处理工艺,7,、选用中水工艺时，应进行技术经济比较，择优选用。,39,污水处理常见的工艺流程,40,中水处理设施,（一）预处理,1,、化粪池,1),、普通化粪池,用于去除生活污水中的可沉淀和悬浮的物质，贮存并厌氧消化在池底的污泥，使有机物化为稳定的无机物。,起集流生活污水的作用，埋于地下，不占小区的地面面积。如果在化粪池后再建地下贮（集）水池，对后序的污水处理能提供一定的帮助。,2,）、沼气化粪池,除了起化粪池的作用外，还能够使粪便水产生沼气、使出水水质更好。,41,2,、格栅、格网和毛发聚集器,截留去除原水中较大的飘浮物、悬浮物和毛发等。,参数有,:,间距,水的流速,格栅倾角,42,3,、调节池,调节池的功能用于调节流量和水质，保持恒流并保持减少污染物的变化幅度，以改善后序构筑物的水处理效果。,（,1,）原水调节池,（,2,）中水调节池,参数,:,容积的确定,43,（二）主处理设施,1,、沉淀处理设施,主要去除原水中悬浮物和胶体状杂质，对可溶性物质去除力较差。,竖流沉淀池,斜板（管）沉淀池,参数,:,表面水力负荷,水力停留时间,44,2,、气浮处理设施,由气浮池,溶气灌,释放器,回流水泵和空压机等组成,.,参数,:,水气回流比,各流速,反应时间,45,3,、生物处理设施,生物处理主要用于去除水中可溶性有机物。,主要有：,接触氧化池,生物转盘,曝气生物滤池,土地处理,46,（三）深度处理设施,1,、过滤设施,参数,:,滤料,滤速,反冲洗强度,反冲洗时间,2,、膜分离,参数,:,膜材料,操作压力,膜通量,料液流速,温度等,47,3,、中水消毒,常用的消毒剂,1),液氯,2),次氯酸钠溶液,3),二氧化氯消毒,4),漂白粉消毒,5),臭氧消毒,采用氯化消毒时，加氯量一般应为,5-8mg/L,，接触时间应大于,30min,，余氯量应保持,0.5-1mg/L,48,可作为中水处理的一体化设备,1,、国产中水初级处理设备,我国生产制造的,WSZ,型可埋入地下的生活污水处理设备集沉淀、接触氧化、消毒、污泥处理于一体。处理水量为,1-30m,3,/h,，,进水水质,BOD,5,=100-600mg/L,，,处理后水质,BOD,5,=10-30mg/L,。,处理工艺为,:,生活污水 初沉池 接触氧化池 二沉池 消毒池 排放,49,2,、国外中水初级处理设备,我国某地安装的国外引进的小型生活污水处理埋地设备，设备采用沉淀，曝气于一体，钢制圆筒型。,处理流程为,50,建筑小区中水处理站,51,中水处理站是收集和贮存从集流管道内流来的污废水，然后把污废水按所选的处理工艺进行处理，使处理后的水达到用户所要求的中水用水量和水质标准，继而又把它们输送到中水用水管网。它是中水工程的核心，起着保证输送所需中水的水质、水量和水压作用。,52,中水处理站的设置要求,中水处理站的选址,中水处理站位置应根据建筑的总体规划、中水原水的产生、中水用水的位置、环境卫生和管理维护要求等因素确定。,1,、室外处理站,1,）小区中水处理站按规划要求独立设置，处理构筑物宜为地下式或封闭式,;,2,）应设置在靠近主要集水和用水地点,;,3,）处理站应与环境绿化结合，应尽量作到隐蔽、隔离和避免影响生活用房的环境要求，其地上建筑宜与建筑小品相结合,;,4,）生活污水为原水的地面处理站与公共建筑和住宅的距离不宜小于,15m,53,2,、室内处理站,1,）建筑物内的中水处理站宜设在建筑物的最低层，建筑群,(,组团,),的中水处理站宜设在其中心建筑物的地下室或裙房内,;,2,）应避开建筑的主立面、主要通道人口和重要场所，选择靠近辅助入口方向的边角，并与室外结合方便的地方,;,3,）高程应满足原水的自流引人和事故时重力排人污水管道。,54,安全防护及控制监测,安全防护,回用水的卫生学指标是中水供水安全性的重要指标。该项指标的达标首先要从中水处理流程和设备选型上予以保证。此外在中水系统敷设和使用过程中，为了防止中水供水的,中断、误用、误接等事故发生，还必须采取措施，以确保中水供水的安全性,55,主要安全防护措施有,:,(1),中水管道宜明装敷设，不宜暗装于墙体和楼面内。中水管路系统、阀门配件、处理设备等应有明显的,“,中水,”,标志，不得装水龙头。,(2),中水管道严禁与生活饮用水给水管道直接连接，以防止误用和污染生活用水。补水管接到中水贮存池时应设有空气隔断，即保证补水管出口距中水贮存池最高液面不小于,2.5,倍补水管径的净距。,56,（,3,）严格控制中水的消毒过程，保证接触时间和管网末端的余氯量。,(4),中水管道与生活饮用水管道、排水管道埋设时，要有间距要求。,(5),中水贮存池的溢流管、泄空管不得直接与下水道连接，应采用间接排水的隔断措施，以防止下水道污染中水水质。溢流管和排气管应设网罩防止蚊虫进人。,(6),中水供水管道系统、设备阀门等材质选用，应按生活供水系统选材考虑。,57,控制监测,1,、中水处理站的处理系统和供水系统宜采用自动控制装置，并应同时设置手动控制。,2,、中水处理站应根据处理工艺和管理要求设置水量计量、水位观察、水质观测，取样监,(,检,),测、药品计量的仪器、仪表。,6,、中水水质应按现行国家有关水质检验法进行定期检测,58,气浮法,采用空气浮选使污染物从水中上升分离，即常见的气浮池。用于固液分离或液液分离。它是通过某种方法产生大量的微气泡，使其与污水中密度接近于水的固体或液体污染物微粒粘附，形成密度小于水的气浮体，在浮力的作用下，上浮至水面形成浮渣，进行固液或液液分离。,59,吸附法,是利用多孔性的固体物质，使废水中的一种或多种物质被吸附在固体表面而去除的方法。,60,活性污泥法,向污水中注入空气进行曝气，每天保留沉淀物，更换新鲜污水，保持一段时间后，在污水中即形成一种呈黄褐色的絮凝体，易于沉淀与水分离，并使污水得到净化、澄清。这种絮凝体是由大量繁殖的微生物群体所构成，在微生物群体新陈代谢功能的作用下，使活性污泥具有将有机污染物转化为稳定的无机物质的活力,.,61,生物膜法,废水通过滤料时，滤料截留废水的悬浮物，同时吸附废水的胶体和溶解性物质，其中有机物使微生物很快繁殖起来，这些微生物又进一步吸附废水中的物质形成生物膜，生物膜降解废水中存在的有机物，称为生物膜法,62,污水处理膜滤法,污水处理膜法的工作过程是在外力的作用下，被分离的溶液以一定的流速沿着滤膜表面流动，溶液中溶剂和低分子量物质、无机离子从高压侧透过滤膜进入低压侧，并作为滤液而排出，而溶液中的高分子物质、胶体颗粒及微生物等被超滤膜截留，溶液被浓缩并以浓缩液的形式排出，由于它的分离机理主要是借助机械筛分作用，膜的化学性质对膜的分离影响不大。,63,
