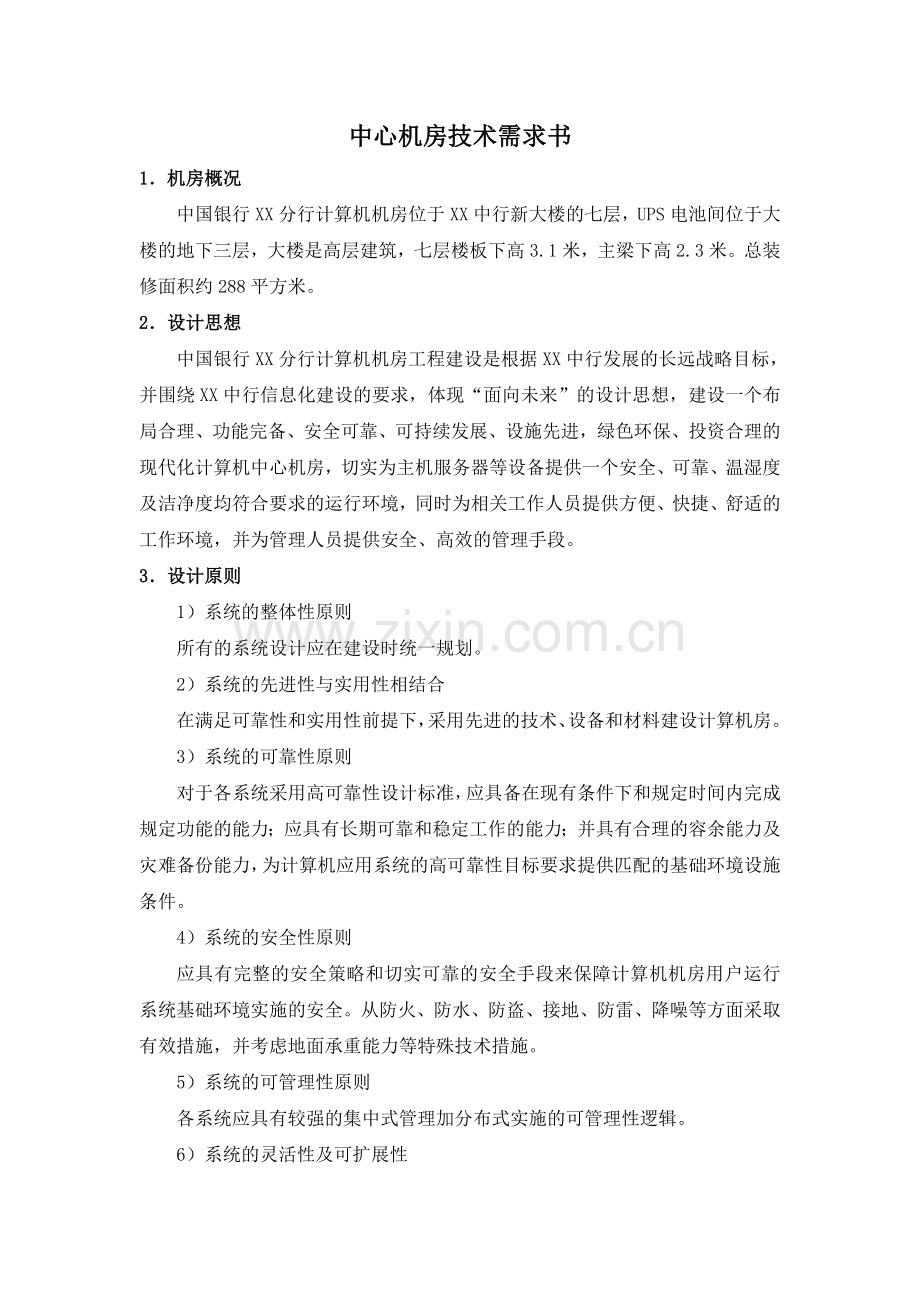

中心机房技术需求书
1．机房概况
中国银行XX分行计算机机房位于XX中行新大楼的七层，UPS电池间位于大楼的地下三层，大楼是高层建筑，七层楼板下高3.1米，主梁下高2.3米。总装修面积约288平方米。
2．设计思想
中国银行XX分行计算机机房工程建设是根据XX中行发展的长远战略目标，并围绕XX中行信息化建设的要求，体现“面向未来”的设计思想，建设一个布局合理、功能完备、安全可靠、可持续发展、设施先进，绿色环保、投资合理的现代化计算机中心机房，切实为主机服务器等设备提供一个安全、可靠、温湿度及洁净度均符合要求的运行环境，同时为相关工作人员提供方便、快捷、舒适的工作环境，并为管理人员提供安全、高效的管理手段。
3．设计原则
1）系统的整体性原则
所有的系统设计应在建设时统一规划。
2）系统的先进性与实用性相结合
在满足可靠性和实用性前提下，采用先进的技术、设备和材料建设计算机房。
3）系统的可靠性原则
对于各系统采用高可靠性设计标准，应具备在现有条件下和规定时间内完成规定功能的能力；应具有长期可靠和稳定工作的能力；并具有合理的容余能力及灾难备份能力，为计算机应用系统的高可靠性目标要求提供匹配的基础环境设施条件。
4）系统的安全性原则
应具有完整的安全策略和切实可靠的安全手段来保障计算机机房用户运行系统基础环境实施的安全。从防火、防水、防盗、接地、防雷、降噪等方面采取有效措施，并考虑地面承重能力等特殊技术措施。
5）系统的可管理性原则
各系统应具有较强的集中式管理加分布式实施的可管理性逻辑。
6）系统的灵活性及可扩展性

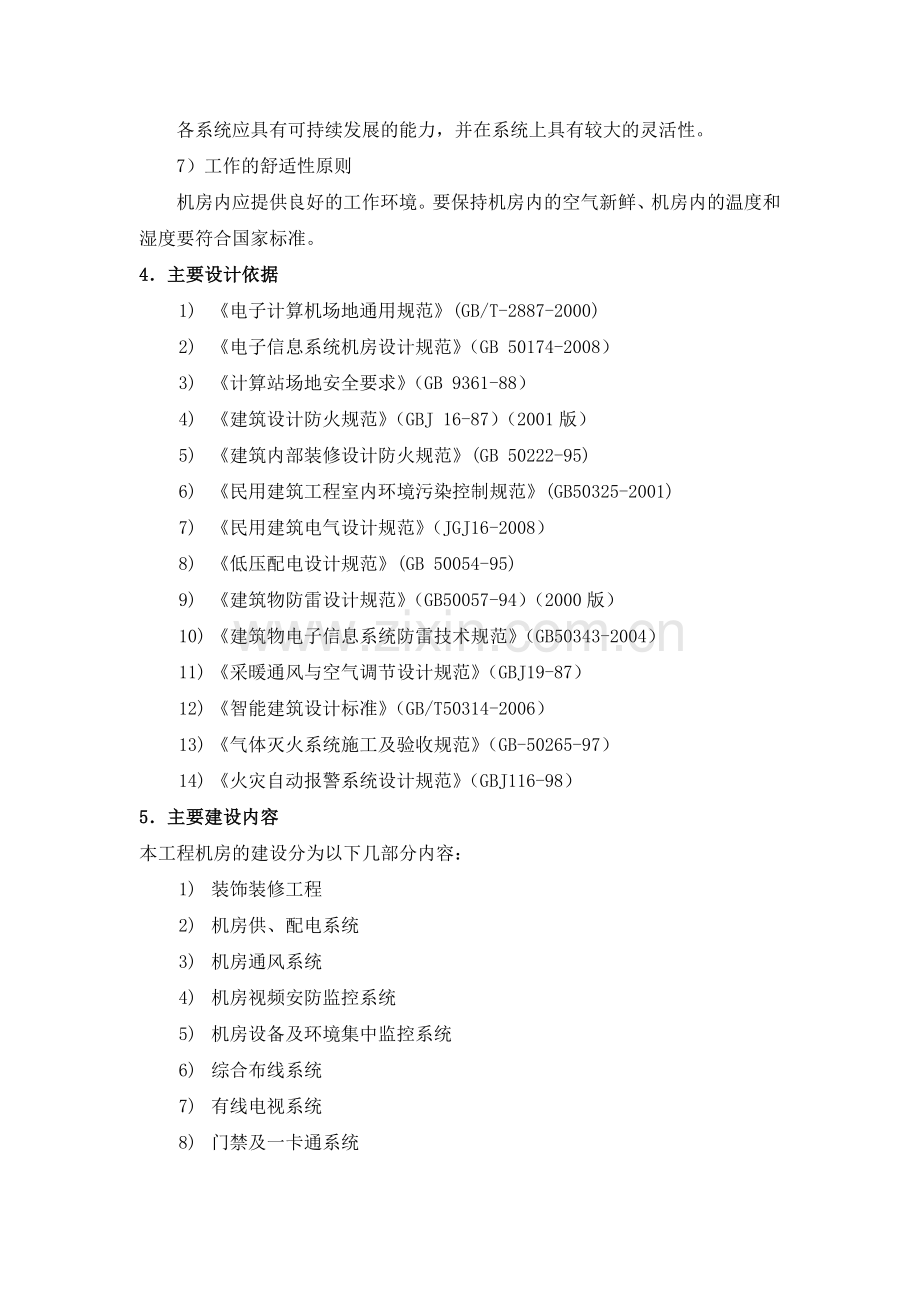

各系统应具有可持续发展的能力，并在系统上具有较大的灵活性。
7）工作的舒适性原则
机房内应提供良好的工作环境。要保持机房内的空气新鲜、机房内的温度和湿度要符合国家标准。
4．主要设计依据
1) 《电子计算机场地通用规范》(GB/T-2887-2000)
2) 《电子信息系统机房设计规范》（GB 50174-2008）
3) 《计算站场地安全要求》（GB 9361-88）
4) 《建筑设计防火规范》（GBJ 16-87）（2001版）
5) 《建筑内部装修设计防火规范》(GB 50222-95)
6) 《民用建筑工程室内环境污染控制规范》(GB50325-2001)
7) 《民用建筑电气设计规范》（JGJ16-2008）
8) 《低压配电设计规范》(GB 50054-95)
9) 《建筑物防雷设计规范》（GB50057-94）（2000版）
10) 《建筑物电子信息系统防雷技术规范》（GB50343-2004）
11) 《采暖通风与空气调节设计规范》（GBJ19-87）
12) 《智能建筑设计标准》（GB/T50314-2006）
13) 《气体灭火系统施工及验收规范》（GB-50265-97）
14) 《火灾自动报警系统设计规范》（GBJ116-98）
5．主要建设内容
本工程机房的建设分为以下几部分内容：
1) 装饰装修工程
2) 机房供、配电系统
3) 机房通风系统
4) 机房视频安防监控系统
5) 机房设备及环境集中监控系统
6) 综合布线系统
7) 有线电视系统
8) 门禁及一卡通系统
9) 会议讨论及音响扩声系统
10) LED公共信息发布系统
11) 银行柜员对讲系统
12) 附楼1～3层广播系统
6．计算机机房的总体技术要点
1) 环境要求
项目
技术要求
备注
A级
B级
C级
主机房温度（开机时）
23 ±1 ℃
18℃-28℃
不得结露
主机房相对湿度（开机时）
40%-55%
35%-75%
主机房温度（停机时）
5-35℃

主机房相对湿度（停机时）
40%-70%
20%-80%
2) 尘埃：A级和B级主机房的空气含尘浓度，在静态条件下测试，每升空气中大于或等于0.5μm的尘粒数应少于18000粒。
3) 噪声：有人值守的主机房和辅助区，在电子信息设备停机时，在主操作员位置测量的噪声值应小于65dB（A）。
4) 电磁干扰：当无线电干扰频率为0.15～1000MHz时，主机房和辅助区内的无线电干扰场强不应大于126dB。
5) 主机房和辅助区内磁场干扰环境场强不应大于800A/m。
6) 电子信息设备供电电源质量要求：

A级
B级
C级

稳态电压偏移范围（%）
±3
±5

稳态频率偏移范围（HZ）
±0.5

电池逆变工作方式
输入电压波形失真度(%)
≤5

电子信息设备正常工作时
允许断电持续时间(ms)
0~4
0~10
--

7) 主机房和辅助区内绝缘体的静电电位不应大于1kV。
8) 照明：机房>500LX，辅助机房>300LX。
9) 接地电阻<1Ω，零地压降<2V。
10) 按照国家标准GB/T2887-2000〈电子计算机场地通用规范〉要求，本机房应对如下部分考虑加固：主机房、UPS/配电室楼板荷载大于800kg/m2；电池室楼板荷载大于1600kg/m2,或按选定设备重量确定。
吊挂荷载120kg/m2。
11) 维护结构要求保温、隔热、防火、防潮、少产尘的材料。
7．工程设计总体规划表

功能房间
面积（m2）
类别
空调
灭火方式
装修材料
主要设备及功能
电脑主机房（七层）
50
A级
专用空调
气体灭火
墙：彩钢板
顶：防水层，保温层，联合吊架，大龙骨，
地：防尘层，保温层，进口抗静电地板300mm高
小型机设备、机柜
网络机房（七层）
28
A级
专用空调
气体灭火
墙：彩钢板
顶：防水层，保温层，联合吊架，大龙骨，
地：防尘层，保温层，进口抗静电地板300mm高
配电柜、不间断电源UPS、专用空调
空调机房（七层）
25
A级
专用空调
气体灭火
墙：彩钢板
顶：防水层，保温层，联合吊架，大龙骨，
地：防尘层，保温层，进口抗静电地板300mm高
监控台和等离子
电信接入机房（七层）
18
B级
专用空调
气体灭火
墙：彩钢板
顶：防水层，保温层，联合吊架，大龙骨，
地：防尘层，保温层，进口抗静电地板300mm高
接入机柜
调试维修室（七层）
41
B级
舒适空调
采用大楼灭火系统
墙：彩钢板、圆角处用单铝板代替彩钢板。
顶：防水层，保温层，联合吊架，大龙骨，
地：防尘层，保温层，进口抗静电地板300mm高
调试维桌椅
机房工作人员办公室（七层）
49
C级
舒适空调
采用大楼灭火系统
墙：乳胶漆
顶：铝合金条板
地：地砖
办公设备及桌椅
缓冲
（七层）
10
C级
舒适空调
采用大楼灭火系统
墙：乳胶漆
顶：铝合金条板
地：地砖

值班休息（七层）
8
C级
舒适空调
采用大楼灭火系统
墙：乳胶漆
顶：铝合金条板
地：地砖
床
更衣（七层）
7
C级
舒适空调
采用大楼灭火系统
墙：乳胶漆
顶：铝合金条板
地：地砖
更衣柜
UPS配电室（地下三层）
30
B级
专用空调
气体灭火
墙：乳胶漆
顶：乳胶漆
地：地砖
UPS主机及配电柜
UPS电池间（地下三层）
22
B级
专用空调
气体灭火
墙：乳胶漆
顶：乳胶漆
地：地砖
电池柜
8各分系统建设设计要求
8.1建筑装修工程
为保证机房环境，要求机房的室内装修材料必须选择非燃材料（A级）和不吸尘不起尘材料，建议采用高品质的进口和合资产品。
1) 吊顶
机房区楼上八层是餐厅，有可能经常清洗地面，为了防止楼板漏水，在本层楼底板刷防水涂料三遍。夏季潮湿，为防止结露，楼板底采用轻钢龙骨石膏板内填玻璃棉，顶面刷灰色乳胶漆。然后安装联合吊架，配置双管格栅灯，要求用墙面材料包2.3米高的主梁。
办公区条形铝合金板吊顶。
地下三层的配电室，电池间顶面刷乳胶漆。
2) 地面
主机房楼板承重需要达到800～1000公斤/平方米，UPS电池室楼板承重需要达到1600公斤/平方米以上。如果原楼板承重不够，需要加固。此项不在本次机房装修设计范围内。
主机房区采用抗静电复合地板，配600*600风口板，地板下专用空调区做3mm厚聚乙烯防尘保温和15mm厚闭泡橡塑保温层。
强弱电线槽上走线。
办公区、地下三层的配电室、电池间采用地砖地面。
抗静电复合地板推荐品牌：友联、方圆、美露；
地砖推荐品牌：王者、斯米克、东鹏
3) 墙面、柱面
主机房区采用钢板复合石膏板墙面，它色调柔和，不起尘，耐擦洗，是理想的机房内饰材料。灯具以上墙面刷乳胶漆。
因为钢板复合石膏板墙面做不出圆墙面，缓冲区入口的圆墙面装饰可用单铝板代替钢板复合石膏板。
办公区、地下三层的配电室、电池间采用采用乳胶漆墙面。
柱面装修应与本房间的墙面一致。
推荐品牌：格满林、兴铁库；
4) 隔断
装修区域的外隔断墙做100系列轻钢龙骨双面双层石膏板隔断墙，内填80玻璃棉。
通透的防火玻璃隔断墙采用12厚单片防火玻璃。
通透的钢化玻璃隔断墙采用12厚单片钢化玻璃。
地下三层的配电室、电池间采用200厚加气混凝土砌块墙。
12厚钢化和防火玻璃隔断墙：华燕、金刚、格林京丰；
5) 门
机房外门全部采用甲级钢制防火门。
防火玻璃隔断墙上的门采用防火玻璃门，钢化玻璃隔断墙上的门采用钢化玻璃门。
推荐品牌：天海、格满林、霍曼。
12厚钢化和防火玻璃门：华燕、金刚、格林京丰；
6) 窗
外窗采用轻钢龙骨石膏板封闭。
装修材料参数：
1)防静电活动地板：
采用防静电耐磨三聚氰胺贴面，贴面厚度≥1.2mm,磨耗值≤0.08g/㎝2(100r)
噪声衰减，具有很强的隔音作用。
精密制作，精确公差，可替换性强。
规格尺寸： 600×600
系统电阻：1×106 ~1×1010Ω
集中荷载≥2950N，
均布载荷≥12500N/m2
燃烧性能：B1级不燃材料
地板风口板：规格：600×600
2)通风地板：
通风地板：地板应具备通风功能，合理分布通风板为室内空气净化，调节温湿度。通风板通风率50%以上，配有风量调节器。
原 材 料：高压铸铝合金格栅地板
通 风 率：不小于50%
带调节器：0%～50%
地板尺寸：600*600*55mm
地板强度：700公斤集中荷载、变形不大于2.0mm
表面处理：环氧喷塑、镍铬电镀
品牌：奥斯曼风口板，常州华通。
3)钢板复合石膏板墙面材料：
EBC处理的聚丙烯酸脂表面
面层：0.6厚钢板
尺寸：1200×3000×12.6
基层：12厚石膏板
颜色：哑光浅色
尺寸偏差：≤2.5 mm /㎡
吸水率≤1.0%
弹性模量8000N/mm2
抗拉强度：90N/m㎡
抗弯强度：110N/m㎡
表面抗击强度：≥40N
耐刮强度：≥3.5N
导热性：±0.3W/mK
4）墙面高级环保乳胶漆:
耐水泥中化学品引起的粉化和褪色、遮盖力强；
良好的渗透性和附着力；
漆面平滑耐擦洗、抗菌性好、可有效地防止霉菌生长。
甲醛含量：﹤500mg/㎏
TVOC：﹤250mg/t
重金属含量（铅）：﹤500mg/㎏
对比率不小于0.95
耐刷洗次数不小于1000次
表面电阻值（欧）1×105~1×109
5) 甲级钢质防火门：
钢板：冷轧薄钢板
钢板厚度;门框：1.5mm
门扇面板：1.0mm
填充材料：不燃烧
锁、合页等五金配件的熔融温度不低于950℃
外观：焊接牢固，涂、镀层均匀，尺寸公差和形位公差：合格
耐火极限：甲级防火门≥1.2h
8.2电气工程
计算机机房为一级负荷，要求供配电系统具有较高的可靠性，因此需采用双回路供电系统。
机房共需二路市电电源和一路油机电源（预留），三路电源所需容量均为为315A；两路市电和一路油机进线在机房电源室互投后供UPS及动力部分用电。机房内需一路16A消防电源，B3层UPS室需要一路10A消防电源。
配电系统采用交流50HZ， 380V/220V，接地系统采用TN-S方式，零线和地线分开设置。配电系统需满足世界主流计算机厂商及计算机外围设备厂商的产品安装要求。机房内所有管道须进行防锈处理，所有线缆须用钢制桥架、线槽或钢管。
机房内采取上走线方式，从配电柜到计算机设备使用的电缆，应选用铜芯电力电缆。
开放式金属线槽推荐品牌：国美、卡博菲。
电缆推荐品牌：宝丰、沈阳电缆。
计算机电源系统的所有接点均应镀铅锡处理，冷压连接。
配电柜由自动空气开关控制，设过负荷、短路及缺相保护等功能，并设有电压、电流的检测指示装置，同时具有独立的零地汇流排。另外动力配电柜（箱）具有火警联动保护功能，与消防系统联动及时切断电源，并且在值班室和控制室安装手动切断电源装置。
交流配电应具备遥测和报警以下内容：交流配电设备遥信：主要开关的开关状态、市电故障；
遥测：输入电压、输入电流；
配电柜采用施耐德、西门子、ABB开关。
1) 市电配电系统
市电配电系统的供电范围是：空调设备、普通照明、新风排气设备、维修插座、一般动力等。各相用电分配要尽量均衡。、
照明系统，机房内照度不应低于500LX，辅助机房内照度不应低于300LX。
眩光限制标准：机房内基本工作间无眩光，眩光限制等级为Ⅰ级；第一类辅助房间眩光限制等级为Ⅱ级，可以有轻微眩光；第二、三类辅助房间眩光限制等级为Ⅲ级，允许有眩光感觉。应急照明要求：机房内采用高效应急照明灯，应急照明应大于50LX，市电停后自动投入，均匀布置无死角。同时在楼道的出口处设置应急出口标志灯。、
采用高效荧光灯具，配电子镇流器。分区分路集中控制。
灯具推荐品牌：金菱、松下、飞利浦。
照明、插座等采用铜芯聚氯乙烯绝缘阻燃电线，穿电线管敷设。
2） UPS配电系统
计算机机房的UPS系统采用已有的4台20KVA的UPS,分为A、B两组每组两台20KVA UPS并联，组成2N系统运行方式。七层机房机柜双路供电，两路电源分别引自A组UPS和B组UPS的配电柜。同时两组UPS还为大楼1-3层UPS用电设备预留开关。
UPS配电系统的供电范围是：1-3层ups用电设备，机房计算机设备、监控室设备、保安监控系统设备、机房工作人员办公室电脑、应急照明等。
3）接地和防雷击系统
机房设直流工作地、交流工作地、安全保护地及防雷保护地。大楼联合接地已满足要求，应从大楼联合接地采用屏蔽电缆引入机房配电室，接地电阻要求小于1欧姆，零－地压降小于1伏特。
考虑到机房的抗静电要求，根据机房的设计规范，机房的静电电压应<1KV。要求对抗静电活动地板进行了可靠的接地处理，保证了计算机设备及人员的安全要求。
机房内需布置接地铜排网。
另外，镀锌钢管、金属软管、金属接线盒外壳等均应进行可靠接地，避免因电源波动较大而干扰设备的正常工作。
机房电源系统的防雷须满足《建筑防雷设计规范》及《建筑物电子信息系统防雷设计规范》。低压电源系统最易受到雷电和工业操作的干扰，产生瞬间过电压现象，因而影响设备的正常运行甚至损坏设备。因此，为了保护设备的安全，首先应该对设备的电源系统施以保护，采取措施将可能产生的各种电源扰动限制在设备能够承受的范围之内，并将浪涌电流引入接地网络，为此，应设计安全可靠完整的防雷系统，在机房电源进线柜安装一级电源避雷器，在UPS输出配电柜安装二级电源避雷器，在UPS分配配电柜安装三级电源避雷器，计算机设备采用带防雷功能的专用插座。
电源防雷装置推荐品牌：德国LEUTRON、OBO 等。

8.3空调新风系统
8.3.1机房专用空调系统:
机房区采用机房精密空调系统，甲方负责设备的供货和安装。
8.3.2洁净新风系统:
为保证机房区的新风要求，需设置独立的新风系统，新风系统新风量根据《电子信息系统机房设计规范》（GB50174-2008）要求选择：
1）按工作人员计算，每人40m3/h
2）维持室内正压所需新风量
新风量取所计算出风量的最大值。根据计算，7层机房的设计新风量为800m3/h。设柜式新风处理机一套；新风处理机配置带温度处理功能的独立空调单元，并配备亚高效过滤设备；室外机设置在本层机房隔壁的平台上。新风需引自室外。
根据要求风管上设有防烟防火调节阀。风管采用30mm加筋铝薄玻璃丝棉保温。新风设备与消防联动。
根据《电子信息系统机房设计规范》（GB50174-2008）要求，机房应维持正压。该区域与其它房间、走廊的压差不宜小于5Pa，与室外静压差不宜小于10Pa。机房采用余压阀方式进行排风，当室内正压过高时室内空气经余压阀排出。
8.3.2.1新风处理机技术性能要求：
能够长时间运行、具有高可靠性和安全性。
对新风实行主动温度预处理，最大限度保证室内温度在通风状态下基本恒定；
3级过滤，标配亚高效过滤器；
柜式机型，适合于无法通过管道送风的房间；
外型美观大方；安装操作维护都简便；
特殊的结构强化消音设计，有效降低噪音35%；
 过滤器失效自动报警，保障设备正常工作；
8.3.2.2新风处理机推荐品牌
新风处理机应从以下品牌中选择：
北京天方(SKYWAY)、深圳麦克维尔(McQuay)、上海大金(DAKIN)。
8.3.3消防排气系统：
采用气体灭火的区域须设置消防排气系统，在气体灭火后，用于排除室内灭火废气，排气风量按机房换气次数不小于5次/小时选取。气体灭火区域的泄压采用自动消防泄压阀，泄压面积按照相关规范计算。
8.5机房及大楼弱电系统
整个弱电系统工程主要以科学性、先进性、实用性为主，体现现代化机房及大楼的先进科学管理。
1) 机房视频安防监控系统
2) 机房设备及环境集中监控系统
3) 综合布线系统
4) 有线电视系统
5) 门禁及一卡通系统
6) 会议讨论及音响扩声系统
7) LED公共信息发布系统
8) 银行柜员对讲系统
9) 附楼1～3层广播系统
8.5.1 机房视频安防监控系统
机房视频安防监控系统是在机房区的每列机柜的前后设置摄像机，实现无死角监控。采用数字硬盘录像机7*24小时录像，录像资料保存时间不小于15天。
由于区域内人员较少，且设备密集区内机柜太高，出现多个设备与设备之间的通道，为保证实现机房无死角的监控要求，需要在机房设备密集区设备通道与机房的主要出入口安装摄像机。
通过以上各系统控制机房区人员流向与安全。整个系统由UPS供电，且与消防联动。在灾害发生时，供电系统自动关闭，电控锁会自动开启，保证受控门的通畅；视频监控和门禁系统联动录像，监控图象门禁日志可通过IP网络传输。值班员通过闭路电视监控系统观察现场情况，作出处警。
视频安防监控系统的技术要求
（1）摄像部分
采用彩色摄像机为1/3”CCD，水平分辨率不低于480TVL，灵敏度不低于彩色2Lux/F1.2，信噪比不低于45dB。
以上摄像机均具有同步锁相功能，以避免系统在切换多路视频信号时出现画面的滚动。
所选摄像机均配用优质的自动光圈定焦或变焦镜头。
所选的摄像机和附属设备可在环境温度为0℃~40℃下连续工作，MTBF均不少于20,000小时。
录像机采用实时硬盘录像机。
摄像机防护罩视具体环境和装修状况选用，兼顾美观装饰和防护作用。
（2）数字录像机
数字录像机用MPEG4/H.264的压缩方式录像，全实时，16路、总资源400帧，支持网络传输（局域网、电话线、ISDN、ADSL、DDN）。
支持多种解码器协议，可控制云台，镜头等选件。
具有高稳定性防死机功能。
支持1－4画面回放。
具有16路报警输入/4路报警输出。
支持网络驱动器，可将录像资料直接存储到网络硬盘上。
推荐品牌：松下、三星、海康威视
8.5.2 机房设备及环境集中监控系统
为了实现机房无人化的管理必须配备机房环境监控管理系统；它由计算机设备、监控软件、显示设备、监控工作台、各类传感器等组成，并应具备与大楼楼宇自控系统集成的接口。
对机房内动力环境设备进行统一控制与管理。主要包括专用空调、配电系统、UPS电源机组、空调漏水检测系统、新风机组、重要房间温湿度等。
对各分散的设备进行遥测、遥控；实时监视各设备的运行状态，记录和处理相关数据，及时侦测故障和告警信息，并通知人员处理。
监控软件应符合以下技术要求：界面友好，图形驱动，操作方便；支持多种告警方式如声光、文字、图像等；灵活性和扩展性；实用性和易用性结合；性能价格比高；监控系统可以监控支持SNMP协议的动力设备，并可以提供用户数据库。
8.5.3 综合布线系统
（1）概述
需要针对中国银行宿迁分行的业务特点选用符合所有现代及将来网络系统的需要，能够传输和交换电子信号，并有足够的储备获得将来计算机网络中的高频率信号。布线系统应充分考虑以下方面：
u 实用性:工程实施后,系统将能够适应现代及未来技术的发展，实现话音，数据的通信，图像及楼宇自动化控制信号的传输。
u 灵活性：综合布线系统能满足各种应用的要求，任一信息点都能接不同类型的设备，如计算机、打印机、电话、传真机以及各类传感器件，图像监控设备等。
u 模块化:综合布线系统中所有的接插件都是基本式的标准件,可互连所有话音,数据，图像，网络和楼宇自动化设备，方便使用、搬迁、更改、扩容和管理。
u 可扩展性:系统是可扩充的,将来有更大发展时很容易将设备扩展进去。
u 经济性：采用综合布线系统后可以使机房的管理人员降低到原来的50%，同时，模块化的结构，大大减少了日后更改或搬迁系统的费用。
（2）系统要求
招标范围包括中国银行宿迁分行办公大楼辅楼的地下三层、地下二层、地下一层、一层、二层、三层、四层、五层、六层、七层、八层及主楼的七层、八层共13层建筑的综合布线系统的数据网及语音网室内全套设备（包括模块、线缆、理线器、配线架、跳线、机柜等及其辅材）供应、安装、系统测试及工程实施；及各层的综合布线系统室内主干光缆的敷设、端接、跳线等工作。
整个布线系统采用万兆光纤及六类非屏蔽布线系统。机房区采用上走线方式每个机柜设置24个信息点，其中16个作为网络点，8个作为KVM管理点。机房区的总配线放在网络机房内，网络机房至通信接入机房采用24根双绞线及48芯多模光纤互联。办公区的数据及语音总配线放在主7层的网络机房内，在辅楼的3层和7层设两个楼层分配线间，分别管理相近楼层的水平信息点。数据主干采用万兆光纤，语音主干采用三类50对大对数，水平信息点均采用六类非屏蔽双绞线，办公区信息点按照每个工位3个信息点、每个主任4个信息点、单间领导办公室6个信息点、其它房间预留2~4个信息点布置。水平语音点与数据点在楼层管理间均端接在RJ45快接式配线架上，以实现语音、数据点的互换。楼层配线区至总配线区敷设的光纤及大对数数量参见系统图。
投标商必须在综合布线系统中全部采用同一厂家的产品。
本次综合布线系统设置如下五个子系统：
1）、主干子系统；
2）、管理间子系统；
3）、设备间子系统；
4）、数据水平子系统；
5）、工作区子系统。
各系统具体要求如下：
1）光缆传输主干子系统
数据主干连接到各楼层分配线间采用4根12芯室内多模万兆光缆。
2）管理间子系统
分配线间采用标准19英寸机柜安装配线架及相应的网络设备，分配线间水平子系统方面配线架采用模块式配线架来管理水平数据和语音铜缆信息点。光纤采用19英寸机柜式光纤配线架，可以端接多芯光纤。在各个子配线间全部采用标准19英寸机柜式安装的配线架及相应的网络设备。留有足够的空间给网络设备。
所有机柜均采用19英寸600*1000*42U标准机柜。
光纤接头采用LC。
实现配线管理，使用颜色编码，易于追踪和跳线。
3）设备间子系统
所有配线架均是保证达到至少250MHz的带宽要求的六类配线架。
所有配线架应为8芯模块化接口即RJ45的快接式口式配线架，采用新型的印刷电路板（PCB）技术，并采用配套的彩色编号打印纸进行端口标识管理，
所有配线架与水平电缆的端接应采用和工作区安装一致通用的工具。
所有配线架应具有明显的、永久的彩色标识以及防尘盖板装置，并且其标识颜色应与信息模块端口标识的颜色相对应，以方便查找、识别、管理和维护。
配线架的前面和后面都应有标识编号的标识条装置，将配线架每个信息端口的前后一一对应，以方便查找、识别、管理和维护；同时配线架的后面应有保护线头的装置，使线头卡接处不至外露。
所有配线架背后端接点都应配有固定水平电缆外皮的应力释放杆装置，避免线对卡接点直接受力，保证其良好的传输性能。
4）数据水平子系统
水平子系统采用符合EIA/TIA568-B2等最新国际标准批准的六类UTP铜缆指标值，六类水平线缆要求必须具有分割器以保证线缆给整个系统的性能；铜缆信息点为全六类配置，具有较高的性能价格比，既考虑到经济性又兼顾到将来的网络发展需求。每个信息点能够灵活应用，可随时转换接插电话、微机或数据终端。除必须符合对所有产品要求的标准外，必须符合EMC标准的电磁兼容性要求。
数据水平布线采用六类非屏蔽23AWG双绞线
六类非屏蔽双绞线带宽：≥ 250MHz
水平子系统电缆长度为90米以内。
接线标准采用EIA/TIA 568-B标准。
5）工作区子系统
采用六类信息插座（CAT6）， 能够满足高速数据及语音信号的传输，传输参数可测试到250MHz。信息模块采用不同的颜色用以区分语音信息点及数据信息点，信息面板要求采用系列86英式面板，并应有明显的语音及数据的标识。
除特别注明外，为模组式 8针 RJ45插座。电缆连接须按 T568A/B标准执行。
各信息插座输出口须为模块式结构，以便更换及维护。
电气性能达到六类标准TIA/EIA CAT6的要求，测试指标达到250MHz。
具体点位分布如下表所示：
楼层
信息点
配线间点数
主8
30

主7
228
辅7
24

辅6
80
辅5
132
辅4
166
辅3
58

辅2
121
辅1
108
辅-1
38
合计

开放式金属线槽推荐品牌：国美、卡博菲
推荐品牌：耐克森、康普、安普
8.5.4 有线电视系统
（1） 基本要求
有线电视接收系统接入有线电视网，满足收看有线电视节目、视频会议和接收卫星电视节目功能。
为满足今后业务发展需要，除电视接受要求以外，预留卫星电视接口。
（2） 布线材料及设备要求
布线材料采用知名品牌同轴电缆，与综合布线一并设计施工。其它设备均是符合国际或国家标准的优质品牌。
（3） 技术要求
前端设备和控制中心位于主7层电信接入机房，中间设备在弱电线槽或弱电井内。有线电视点插座为普通电视终端插座。有线电视信号取自当地有线电视台。
（4） 信息点分布要求
行长办公室、主七层会议室、值班休息室、健身房、乒乓球室、食堂等房间设置有线电视点。具体位置参见图纸。具体点位表如下：
楼层
有线电视
主8层
13
主7层
2
辅楼7层
1
辅楼6层
9
合计
25

8.5.5 门禁及一卡通系统
门禁系统的主要设备是读卡器、感应卡、门禁控制器、通令转接设备、电控锁、门磁开关等，运行系统软件的计算机（系统共用）。预留一卡通其他子系统的接口。
技术要求
—先进实用性；非接触感应识别设备采用先进的、国际知名企业生产的识别设备，应具有性能稳定、响应灵敏、安全可靠等的优点。
—实行分级管理；可对不同级别的人授予不同区域的进出权限。
—远程控制管理；控制管理终端设在网管中心，可对进入者的时间和资料进行存储、统计、分析和回放。
—现场和远程报警；对不合法进入或对门禁破坏行动，可以设定在远端和（或）现场报警。
—多种出入控制手段；要考虑发生突发性紧急情况下，迅速出门逃生和救险的手段。例如，由值班员远程控制开门，或由烟感、温感报警起动消防设施的同时，解除全部门禁。
推荐品牌：西屋、DDS、Elanst
8.5.6 会议讨论及音响扩声系统
在主楼七层小会议室音视频系统(83平米），扩声系统配置了4只全频音箱及功放、1台12路输入4路输出的调音台；音频会议系统配置了1支主席机麦克、21台代表机麦克。
在主楼七层视频会议室音视频系统(177平米），扩声系统配置了4只全频音箱及功放、8只补声音箱及功放、1台16路输入4路输出的调音台；音频会议系统配置了1支主席机麦克、7台代表机麦克。视频会议系统配置1套视频会议终端、3台会议专用辅助摄像机、及相关配套设备由甲方提供，本工程只预留管线。
推荐品牌：
扩声系统：SMITHS、NEWORLL、YAMAHA、MACIKE、RATTOP
会议系统：BOSCH、TAIDEN、DIS
8.5.7 LED公共信息发布系统
在附楼一层入口处门的上方设置1块1m*8.8m的P12室外双基色LED屏，在客户休息等候区设置一块3m*3m的φ5室内双基色LED屏，另外还有若干液晶显示器由甲方提供，作为公共信息发布系统的显示终端。由1台控制与编辑主机运行信息发布系统软件，实现信息发布。
推荐品牌：鹏发、日亚恒基、新奥特
8.5.8 银行柜员对讲系统
在一层至三层的封闭柜台设置12套对讲系统，保障柜员和客户之间的良好对话质量。
8.5.9 附楼1～3层广播系统
在附楼的一层至三层设置广播系统。保证所有扬声器覆盖每个楼层（一层至三层），并可以控制和调节。本系统配置1台1500*600*600mm机柜，放置在三层弱电间内。
推荐品牌：BOSCH、TOA、APP
8.6消防系统
为确保机房安全，本机房工程应设消防系统。消防系统应包括两个部分：
1）火灾自动报警系统
2）气体灭火系统
消防工程由甲方统一考虑，暂不包含在此
