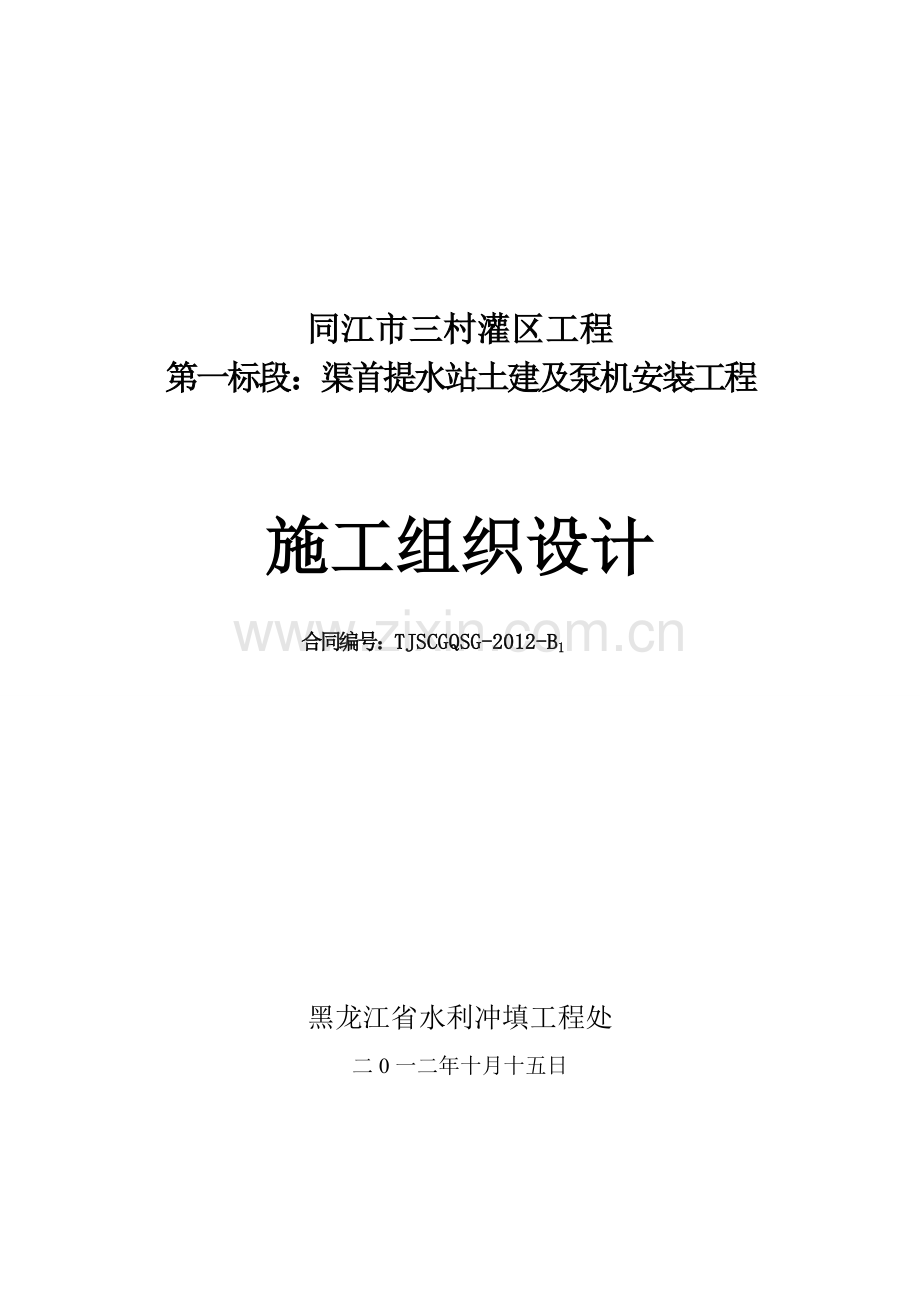

同江市三村灌区工程
第一标段：渠首提水站土建及泵机安装工程

施工组织设计

合同编号：TJSCGQSG-2012-B1

黑龙江省水利冲填工程处
二0一二年十月十五日

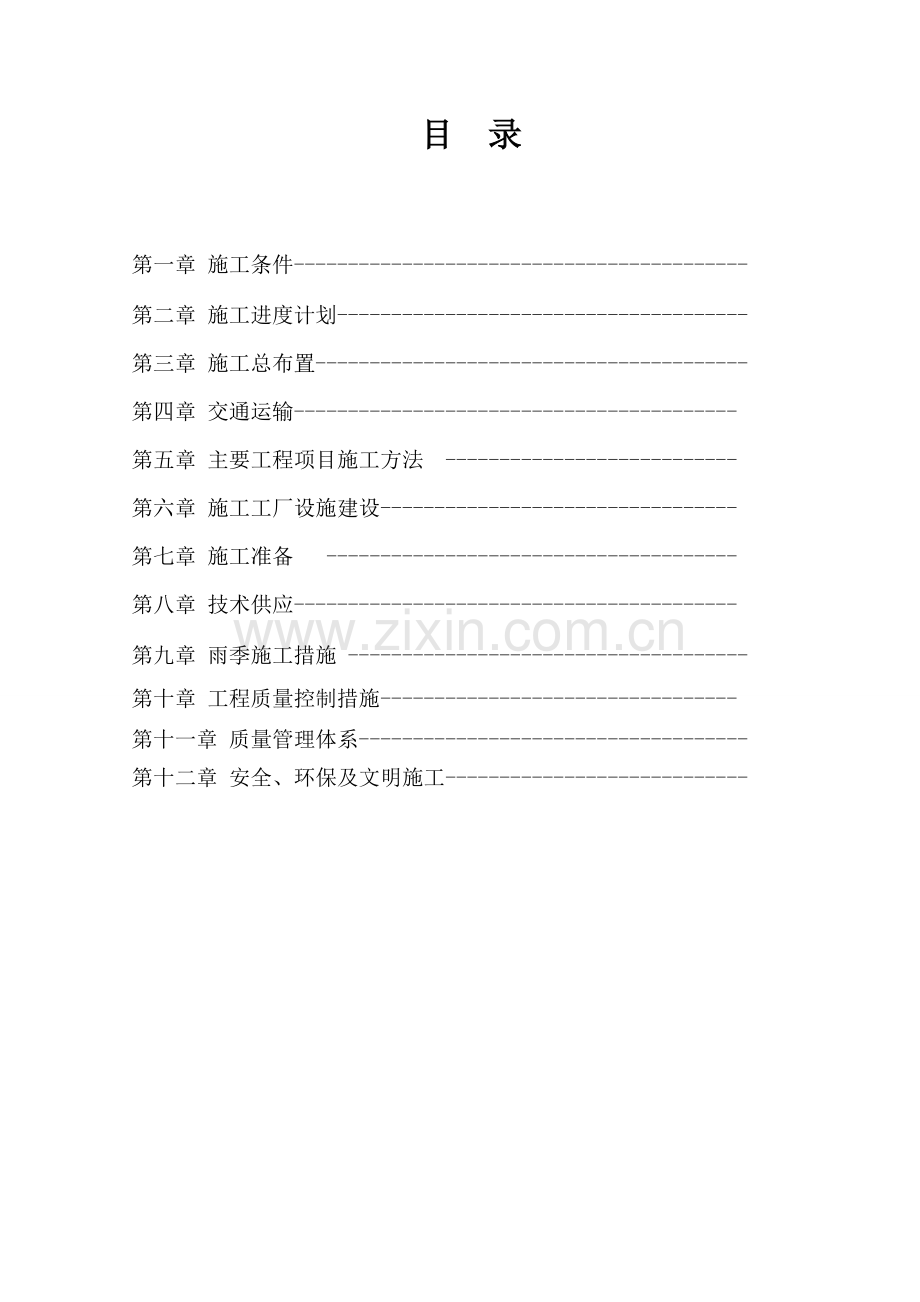

目 录

第一章 施工条件------------------------------------------
第二章 施工进度计划--------------------------------------
第三章 施工总布置----------------------------------------
第四章 交通运输-----------------------------------------
第五章 主要工程项目施工方法 ---------------------------
第六章 施工工厂设施建设---------------------------------
第七章 施工准备 --------------------------------------
第八章 技术供应-----------------------------------------
第九章 雨季施工措施 -------------------------------------
第十章 工程质量控制措施---------------------------------
第十一章 质量管理体系------------------------------------
第十二章 安全、环保及文明施工----------------------------

第一章 施工条件
1.1、工程概况
三村灌区位于黑龙江中游右岸，黑龙江省三江平原东北部同江市境内，包括黑龙江堤防、莲花河左侧堤防所辖的区域，行政上隶属于同江市。地理坐标为东经132°30′47″～132°44′52″，北纬47°37′22″～47°54′44″。灌区北以黑龙江堤防为界，南接同秀公路，东至莲花河回水堤及莲花河堤防，西临松花江堤防。灌区总面积32.79万亩，设计灌溉面积18.44万亩。
本灌区为低平辽阔的沉积低平原，为黑、松两江汇流的三角地带。地势低平，但微地形较复杂。地势由西南向东北倾斜，地面高程50m～56m，坡降1/8000～1/10000之间，总体上看地形平坦，构成了本区平原地貌的主体轮廓。
三村灌区行政区划包括三村、同江、街津口、向阳等乡镇，21个行政村，其中三村镇10个村、同江镇5个村、街津口乡4个村、向阳乡2个村，共计3330户，总人口12300人，农业劳力6930人。农业机械拥有量达4161台，其中，大中型拖拉机122台，小型拖拉机1001台，农用排灌动力机械（农用水泵及柴油机）210台，大中型农机具439台，小型农机具2309台，联合收割机80台。大牲畜存栏7170头，小牲畜存栏5594头。本灌区现有耕地面积25万亩，其中水田面积0.8万亩。本区对外交通较为便利。
三村灌区是水利部批复的《黑龙江省三江平原“两江一湖”干流沿岸灌区规划报告》（水规计[2006]50号）中拟建的14个灌区之一，同时也是国务院国办发［2009］47号文批准的《全国新增1000千亿斤粮食生产能力规划（2009-2020）》中的重点工程。灌区为中型提水灌区，水源主要为黑龙江过境水。
2010年2月，水利部水利水电规划设计总院在北京对《黑龙江省三江平原三村灌区工程可行性研究报告》进行了审查，同年3月以水总设[2010]871号《关于印发黑龙江省三江平原三村灌区工程可行性研究报告审查意见的函》印发黑龙江省水利厅。
2011年3月，黑龙江省发展和改革委员会以黑发改农经[2011]228号《关于三江平原三村灌区工程可行性研究报告的批复》对灌区可研进行了批复，批复工程总投资26737万元，其中骨干工程投资21148万元，田间工程投资5589万元。
1.2、水文、气象
1、自然地理
三村灌区工程位于黑龙江省三江平原东部黑龙江中游右岸三江低平原区，地处同江市境内，灌区北以黑龙江堤防为界，南接同抚公路，东至莲花河回水堤及莲花河堤防，西临松花江堤防。灌区总面积32.77万亩，设计灌溉面积18.44万亩。灌区取水水源包括黑龙江干流地表水和规划区地下水两部分。黑龙江干流取水口拟建于莲花河取水口上游38.5km处，位于勤得利水位站上游85km。
灌区地势低缓，坡度为1/10000，由西南向东北微倾斜，地面高程在50m～60m之间，为三江平原低平原区。地貌形态属于黑龙江高、低漫滩，高漫滩普遍分布于灌区沿黑龙江一带，地面高程53m～57m，有砂岗零星分布，由全新统下部冲积层组成。低漫滩沿莲花河、青龙河分布，呈狭长条带状，地面高程50m～53m，漫滩上多牛轭湖水泡子、沼泽洼地等，由全新统上部冲积层组成。
三村灌区所在流域属黑龙江水系，主要相关河流包括黑龙江、青龙莲花河。
黑龙江属边境河流，是中国和俄罗斯的国境界河。黑龙江流域总面积约185.5万km2。黑龙江有两个源头：北源为石勒喀河，发源于俄方境内；南源为额尔古纳河，发源于大兴安岭，流经中俄蒙三国边境地区，称为黑龙江的正源（上游为中国境内的海拉尔河）。两河汇合后称为黑龙江，由汇合口至入海口黑龙江全长2821km，我国境内1887km。就其地形地貌及流域特性将干流分为上、中、下三段：上游段从两河汇合口至泽雅河口（黑河市、布拉戈维申斯克市），长905km；中游段从泽雅河口至乌苏里江汇合口（哈巴罗夫斯克），长982km；下游从乌苏里江汇合口至海口（鄂霍茨克海鞑靼海峡），长934km。上游及中游为中俄两国的界河。界河段总长为1887km。
黑龙江上游段为山区，河道比降一般为0.15‰～0.4‰，汇入的大支流北岸有泽雅河，南岸有呼玛河，流域总面积为49.5万km2。黑龙江中游段有形成泽雅河～布列亚河冲积平原及黑龙江、松花江和乌苏里江冲积平原（简称三江平原）。河岸滩地变化在2.0km～30.0km，地势低洼，宜受洪涝灾害，土地肥沃宜开垦，经治理开发后已见成效。该区主要支流有北岸的布列亚河、泽雅河南岸的松花江、乌苏里江汇入。黑龙江下游，属于俄罗斯境内，地势平坦。
乌苏里江为黑龙江一级支流（包括松阿察河），属中俄界河，有两个源头：右源发源于俄方锡赫特岭西麓；左源发源于兴凯湖（中俄界湖），上游山区径流经兴凯湖调节后入松阿察河，两支流汇合后由南向北汇入黑龙江。乌苏里江干流全长492km2，流域面积18.7 km2。我侧有穆棱河、挠力河两条大支流汇入；俄方境内有伊曼河、比金河、霍金河三条大支流汇入。我国侧沿岸大多数为低洼湿地；俄方大部分为锡赫特山。
莲花河发源于富锦市北部沼泽地，从西南流向东北，经八屯闸在街津口汇入黑龙江，全长121.68km，流域面积1842km2，是黑龙江、松花江滩地上的平原沼泽性河流，河道比降1/7000～1/10000，河道弯曲，中、上游段没有明显河床，滩地宽阔，杂草丛生，多飘筏塔头，前卫乡以下有明显河槽，一般宽度60～70m，水深0.5～2.0m，平槽泄量10～20m3/s。
青龙河发源于张仰山下彭家林子一带沼泽地中，由东南流向西北，于青龙山西侧入莲花河，总长61.6km，流域面积983km2。青龙河较为顺直，属沼泽性河流，仅下游15km有明显河槽，河道宽度15～20m，水深1.0m左右，平槽泄量10m3/s左右。
为解除本地区干旱、洪涝等自然灾害，本区陆续修建了大量水利工程，目前已基本形成了由排水体系、防洪体系组成的本地区水利工程布局。青龙莲花河涝区已经治理，设计排水标准为3年一遇。灌区内的防洪工程主要为堤防工程，包括黑龙江堤防、八屯滞洪区围堤、莲花河堤防，目前防洪工程基本实施完成，区内防洪问题已解决。
2、水文气象
黑龙江流域大部分属大陆性气候，只有大兴安岭以东至伯力部分受海洋季风影响，冬季受西伯利亚寒冷空气控制，冬季严寒。多年平均气温在流域上游为零度以下，漠河站为-4.9℃，黑河站-0.4℃，萝北以下为零上。气温从10月下旬转入零下，至第二年4月中旬左右升到零上。冬季零下气温控制期长达6个月之久，气温变化剧烈，年内气温最大相差达80多度。历年极端最高气温呼玛站为38℃，发生日期为1968年7月21日；黑河站为37.7℃，发生日期为1970年6月27日，历年极端最高气温基本都在36℃以上。历年极端最低气温多发生在1、2月份，黑龙江上游最低，漠河站极端最低气温为-52.3℃,发生日期为1969年2月13日；呼玛站为-48.2℃，发生日期为1956年1月20日和1980年1月13日，历年极端最低气温都在-40℃以下，一般平均最低气温漠河在1月份为-37.3℃，呼玛为-33.5℃，嘉荫为-35℃。其它站在-30℃左右。由于气温低和雪覆盖厚度不大，流域内冻土深达2.5～3.0m，无雪处可达4m。
降水量流域内变化较大，据资料统计，多年平均降水量变化在400～600mm，上游小于下游，漠河站多年平均降水量为415mm，呼玛站为475mm，黑河站为518mm，至抚远站增加到598mm。降水量年内分配极不均匀。夏季受太平洋暖湿空气影响，湿润多雨，4～10月降水量占全年降水量的90～95%，冬季11月至次年3月仅占全年5～10%。主要降水量集中在7、8月份，占全年降水量40%以上，多年平均蒸发量在900～1200mm（φ20型蒸发皿）之间。
灌区所在流域属中温带半湿润季风气候区，春季多风少雨，夏季炎热多雨，秋季短暂、常有早霜，冬季漫长，严寒多雪。由于选定气象站分析本区主要气象特性如下：
降水，灌区内多年平均降水量570～610mm。降水量年内分配不均，农作物幼苗期4～6月降水量占年降水量的25～28%，7～9月降水量占年降水量的57～60%，连续最大四个月（6～9）降水量占年降水量的70～72%。
蒸发，灌区多年平均水面蒸发量为670mm，受气温、风、温度等因素影响，5月蒸发量最大为108mm，6月次之为105mm，历年平均5～6月份蒸发量占全年32 %，冬季蒸发量最小。11月～3月占全年14%。
气温，年平均气温2.2℃，全年有5个月气温在0℃以下。一月最冷，月平均气温-20.5℃；7月最热，月平均气温21.3℃左右，极端最高气温36.6℃，极端最低气温-39.4℃；全年≥0℃有效积温2897.5℃，全年≥10℃的有效积温多年平均为2407.9℃。
日照和无霜期，多年平均日照时数可达2381.5h以上，作物生长季节日照时数达870h，日照率50～59%。区域内无霜期为134d
风，灌区范围夏季风向以西南风和南风为主，多年平均风速4.6m/s，5～8月平均风速3.6～4.9m/s，年最大风速28m/s，风向西风。
3、径流
灌区地表水源为黑龙江干流，根据灌区水源工程规划推荐取水方案成果，黑龙江干流取水口拟建于莲花河取水口上游36.5km处，位于勤得利水位站上游83km。
4、洪水
根据黑龙江流域暴雨洪水特性，各水位站最高洪水位有春、夏秋两种洪水。夏秋汛洪水由暴雨形成，春汛洪水由融雪、凌汛及冰坝形成。春汛来水量虽不大,但较集中，因此水位较高，有的年份接近或高于夏汛最高水位。从本流域洪水特性分析看，黑龙江从上游至下游年最高洪水位与夏汛洪水位为同一水位的机率逐渐增大，至勤得利、抚远站处两水位基本重合。因此，洪水系列样本按年最大值选样统计进行频率计算。
以实测和插补出的勤得利、莫力洪口站1951 ～2007年共57年水位系列分别进行频率计算，频率曲线采用皮尔逊Ⅲ型拟合
（1）单站设计洪水参数确定
本次洪水分析采用勤得利、抚远站作为参证站，具有57年连续水位系列，且频率计算时加入了1897年历史洪水，相当于近110年水位系列，具有较好代表性。频率适线时采用皮尔逊Ⅲ型拟合较好，因此本次水位分析结果是比较合理的。考虑本次分析结果与《黑龙江省国境界河国土防护工程可行性研究报告》中设计洪水位成果比较相差不大，且后者从工程设计角度偏于安全，因此，本次勤得利、莫力洪口站各频率设计洪水成果采用国境界河国土防护可研成果。
单站设计洪水位成果表
站名
采用成果
Hp(m)
P=0.33%
P=1%
P=3.3%
P=5%
P=10%
P=20%
勤得利
国土可研
49.95
49.71
49.35
49.16
48.91
48.51
莫力洪口
国土可研
55.80
55.45
54.96
54.80
54.50
54.10
（2）取水口断面设计洪水位
灌区取水口断面距上游莫力洪口站洪水距离约3km，距下游勤得利站洪水距离约85km，取水断面处无实测水位资料，设计洪水位根据莫力洪口站和勤得利站设计洪水位采用直线内插法计算，取水断面设计洪水成果见下表。
取水口断面设计洪水位成果表
取水位置
Hp(m)
P=0.33%
P=1%
P=3.3%
P=5%
P=10%
P=20%
三村取水口
55.60
55.25
54.77
54.61
54.31
53.91
5、取水口断面特征水位
取水口断面特征洪水位推求方法与设计洪水位相同。其它特征水位推求时，根据勤得利站特征水位成果及取水口断面距勤得利站枯水距离（91km），采用我院2010年10月实测勤得利～莲花河口段枯水比降（1/17550）代替勤得利～三村灌区取水口间枯水比降。
三村取水口断面相应泵站特征水位成果表 单位:m
序号
项目
水位
备注
1
设计洪水位
54.77
P=3.3%
2
校核洪水位
55.25
P=1%
3
最高运行水位
54.31
P=10%
4
平均水位
50.42

5
设计水位

47.97
P=90%
6
最低日平均水位
46.40
P=95%
6、地下水
灌区范围地形平缓，地貌为厚层第四系冲积物组成的三江平原，包括高、低漫滩及阶地，广泛分布第四系砂砾石孔隙潜水和微承压水，含水层岩性主要为砂、砂砾石，含水层厚而稳定，透水性好，富水性强，地下水储量丰富。含水层中部最厚，达50～200m，最深达250m，地下水埋深一般为8～14m，渗透系数天30～100m/d，单井涌水量1000～5000m3/d。区内地下水补给以大气降水、地表水体入渗补给为主，兼有少量山前侧渗补给，现状多年平均地下水补给约0.27亿m3左右，可开采量约0.22亿m3。
7、泥沙
黑龙江干流泥沙资料较少，由于流域内多年冻土广泛分布，森林覆盖率较高，植被良好，所以黑龙江属少沙河流。多年平均含沙量在额尔古纳河和黑龙江上游仅0.05kg/m3左右，黑龙江中游增加到0.075 kg/m3左右，到松花江入口以下升至0.1k g/m3左右，并一直维持至伯力。
黑龙江上游段黑河断面多年平均输沙量约273万t，一半以上沙量来自恰索瓦亚，多年平均含沙量近0.09 g/m3。黑龙江中游太平沟断面多年平均输沙量1180万t，一半以上来自本段产沙中心——泽雅河，该河口多年平均含沙量超过0.1 kg/m3。松花江汇入后多年平均输沙量几乎翻一番，约达2370万t。松花江口多年平均含沙量为各大支流之首达0.157k g/m3。
额尔古纳河和黑龙江上游段多年平均年侵蚀模数不到5t/km2，黑龙江中游段在松花江入口以上为12t/km2左右，在松花江口以下增至15 t/km2左右。
8、冰情
黑龙江气候寒冷，一般有半年时间河流封冻，秋季流冰较早，根据下游抚远站冰情资料统计分析，建设项目取水江段最早封江日期为1976年11月12日，最晚为1991年12月4日；多年平均封冻天数142d，最多封冻162d，最少封冻132d；最早开江日期为1979年4月8日，最晚为1995年4月28日；春季多年平均流冰天数13d，最多流冰27d，最少流冰4d；冬季最早流冰为1964年10月25日，最晚发生在1975年11月24日；冬季多年平均流冰天数15d，最多流冰30d，最少流冰10d；最大冰厚为1.36m，发生日期为1990年3月1日。
根据调查黑龙江容易形成冰坝区域为上游中段，且出现频繁多发生在春季，在1912～1998年共87年期间大型冰坝发生20余次，1958年至今已出现近10次之多。在中游冰坝出现较少，鸥浦站发生机率为9%，黑河只有2%，黑河以下包括建设项目取水江段基本无冰坝。
1.3、工程地质
1、地质构造与区域稳定性
根据黑龙江省大地构造单元划分表，本地区为兴凯湖—布列亚山地块区、老爷岭地块、三江新断陷带的东部坳陷。
本区上古生代开始遭受海浸，中生代海浸范围扩大，相继沉积了海陆交互相的石炭二迭纪（c~p）、中下侏罗世（mJ1-2）、上侏罗世(mJ3)地层。燕山运动隆起褶皱或山，同时有花岗岩侵入（r52），地层发生轻微变质，构成同抚地区刚性基底。新生代地壳转为沉降，第三系厚度超过200m，晚期沿断烈有碱性玄武岩溢出，第四纪以来，该区继续处于间歇性沉降状态，并伴随大约三次冰川活动。早至晚更新世各种类型堆积累计最大厚度达288m。近代，黑龙江、松花江、乌苏里江大约在现今河漫滩范围内摆动，堆积了10m~35m的冲积物。
根据《中国地震动参数区划分图》（GB18306-2001），本灌区地震动峰值加速度小于0.05g，地震动反应谱特征周期为0.35s，地震基本烈度为小于Ⅵ度。近期无地震活动记录，为区域地质构造稳定区。
据《中国季节性冻土标准冻深线图》最大标准冻深为2.2m。
2、水文地质条件
工作区位于三江平原东北部，为黑龙江、莲花河、青龙河围成的河间地块，地貌形态为高、低漫滩。由于受新构造运动影响，自新生代以来一直处于相对下降状态，第四纪沉积层厚度较大（最厚230m）。
区内第四系地层分布普遍，自下而上为下更新统冲积-冰水沉积层、中更新统冲积冰水沉积层，上更新统冲积湖积层及全新统冲积层。岩性相似，都是粒度不等的砂及砂砾石。
本区的主要含水层分布在高、低漫滩，其岩性为砂、砂砾石层，厚度160m-230m。
本区地下水主要类型为第四系砂砾石孔隙潜水，岩性由砂、砂砾石构成，中间夹细粒土透镜体，上部颗粒较细，往下逐渐变粗，砾石含量随深度而增加，粒径亦变大。含水层渗透系数60 m/d -150m/d，水量丰富，单井涌水量大于5000t/d。水文地质特征见表3.1-1。
地下水主要补给来源为大气降水，其次为侧向径流补给、汛期江水倒灌补给及河流渗漏补给。地下水排泄以侧向径流为主，其次为大气蒸发，主要排泄通道为黑龙江。地下水埋藏深度，依不同地貌单元而异，低漫滩区潜水埋深一般4m-5m，高漫滩、一级阶地潜水埋深一般4.5m-6.0m左右。地下水水位季节性变化较大，年变幅1.5m-2.0m。
地下水总的流向由东南向西北，水力坡度1/6000一1/10000，径流条件较好。
地下水化学类型为HCO3—Ca.Mg或HCO3—Ca.Na 型水。PH值6.0-6.3左右，硬度3.3-7.5，矿化度0.10 g/L -0.16g/L，为低矿化度淡水。铁离子普遍较高，一般为4.0-18mg/L；钠吸附比（A）0.11-0.52，为相当安全的灌溉水源。
3、主要建筑物的工程地质条件
本区的建筑物均分布在黑龙江右岸漫滩上，组成建筑物基础岩性从上而下为：低液限粘土或粉土、级配不良细砂或中砂、级配不良粗砂。
（1）渠首灌溉站工程地质条件
本灌区渠首灌溉站位于头村西北方向2.5km处的同抚堤防临水侧，此处为黑龙江右岸高漫滩。地势高而平坦，地面高程为54m-55.5m，地下水位47.60m(2008年12月测)。沿建筑物纵向布钻4个孔，孔深20m，钻孔间距25m-30m。站址地层岩性从上而下为：
①含砂低液限粘土：黄色。厚度0.8m，仅分布于J43号孔。
②粉土质砂：黄色，松散。厚度0m-2.6m。
③级配不良细砂：浅黄色，稍湿，松散至稍密。厚度4.8m-8.0m。［R］=140kpa。
④级配不良（良好）细砾：灰色，饱和，中密。厚度2.3m-4.0m，层顶高程为46.8m-47.7m。［R］=160kpa-220kpa。
⑤级配不良中砂：灰色，饱和，中密。厚度0.5m-3.9m，层顶高程为43.5m-45.4m。［R］=220kpa。
⑥级配不良细砾：灰色，饱和，密实。揭露厚度6.1m-7.3m，层顶高程为41.5m-43.0m。［R］=280kpa。
站址建基面高程41.0 m，持力层为级配不良细砾层，密实，地基承载力较高，层位稳定，工程地质条件好。
混凝土与地基之间摩擦系数粘性土0.25，砂性土0.40；施工临时边坡比粘性土1：1，砂土1：2.0（水上）。
（2）渠首引水渠工程地质条件
引渠长247m，地貌单元为高漫滩。沿线地形较平坦，地面高程54 m~55.30m。地下水埋藏深度7.5m左右，地下水水位为47.30m（2008年12月测）。地层岩性分述如下：
①有机质土：黑色，含植物根系，厚0.25m-0.30m，为地表土层。
②低液限粘土：黄色，稍湿至湿，硬至可塑。厚度0m -3.55m。近江一侧较厚。［R］=160kpa。
③粉土质砂：黄色，稍湿，松。厚度0m-3.7m。［R］=120kpa。
④级配不良细砂：浅黄色，稍湿，松至稍密。厚度0m -7.0m。［R］=140kpa。
⑤级配良好（不良）细砾：灰色，饱和，中密。厚度2.5m -11.0m。［R］=140kpa-280kpa。
⑥级配不良粗砂：灰色，饱和，中密。揭露厚度10.0m。［R］=260kpa。
引渠水位变幅范围内及水位以下边坡岩性为砂性土，在动水条件下粉土质砂、级配不良细砂抗冲刷性能差，细砾层抗冲刷性略好，建议采取工程措施。
1.4、施工条件
1、天然建筑材料
（1）土料
本灌区渠道多而分散，所需土方量较大，筑堤土料除利用挖方外，其余从渠道沿线取土，据勘察，料场岩性为高、低液限粘土或粉土，厚度变化较大，除局部地段土料塑性指数、粘粒含量略高，含水量因季节、深度略低于或略高于质量指标，其余指标均满足辗压式均质土坝土料质量技术要求。
（2）其他材料
本工程所需要的水泥采用桦南水泥厂生产的水泥，经过调查其质量和数量能够满足工程要求，可通过铁路运输至二龙山，再通过公路由二龙山运输至工地，距离工地346km；钢材取至佳木斯钢材市场、可通过铁路运输至二龙山，再通过公路由二龙山运输至工地，距离工地275km；木材、油料分别由同江市各公司采购，通过公路运输，距离工地55km；砂、砾石由同江市砂石厂供应，通过公路运输，距离工地55km；碎石、块石从青龙山石场购置，通过公路运输，距离工地分别为30 km和40km。
1.5、工期要求
计划开工日期：2012年10月25日；计划竣工日期：2014年8月30日。。
1.6、主要工程量
本标段工程内容：
序号
项目编码
项目名称
单位
数量
备注
一

土方开挖工程

1
500101002001
出水渠土方开挖
m3
8750.00
弃土运距3.5km
2
500101010001
建筑物基坑开挖
m3
151471.00
利用方65429m³弃土运距3.5km
二

土石方填筑工程

1
500103001001
建筑物素土回填压实
m3
38682.00
干密度不低于1.7g/cm³
2
500103002001
出水渠两侧堤防填筑
m3
6397.00
压实度不低于96%
3
500103002002
站区场地加高压实
m3
9350.00
压实度不低于92%
三

泵房上下游连接段

1
500112001001
进水侧砼预制块护砌
m3
203.00
厚15cm，C25F200
2
500112001001
出水侧砼预制块护砌
m3
208.00
厚15cm，C25F200
3
500112001002
站区道路与砼地坪
m3
357.00
厚20cm，C25F200
4
500105001001
干砌石护砌
m3
77.00
30cm
5
500103007001
砂砾石
m3
607.00

6
500103014001
无纺土工布
m2
1048.00
400g/m2
7
500103014002
土工膜
m2
1730.00
两布一膜500g/m2
四

地基加固工程

一）
500108002001
地基处理

1
500103007002
换填砂基础
m3
284.00

二）

基坑支护

1
500111001001
H型护壁钢板桩
m2
578.00
350*175*7*11mm
2
500111001002
钢绞线
m
467.00
φ15.2
五

泵站厂房工程

一）

厂房高程45.96米以下部分

1
500109001001
底板混凝土
m3
626.00
C25F200
2
500109001002
进水流道
m3
334.00
C30F300
3
500109001003
进水流道墩头
m3
36.00
C30F300
4
500109001004
门槽门槽后
m3
8.00
C30F300
5
500109001005
站上隔水墙
m3
77.00
厚1.2m C25F200
6
500109001006
流道层边墩
m3
114.00
C30F300
7
500109001007
流道层中墩
m3
24.00
C25F200
8
500109001008
泵房底板上扶壁
m3
29.00
C25F200
9
500111001003
钢筋制安
t
61.00

二）

厂房高程45.96米至高程56.25米之间部分

1
500109001009
泵室内中墩
m3
197.00
C25F200
2
500109001010
出水管支墩
m3
10.00
C25F200
3
500109001011
站上隔水墙
m3
243.00
C25F200
4
500109001012
进水侧胸墙
m3
97.00
C30F300
5
500109001013
水泵层梁板
m3
49.00
C30F300
6
500109001014
巡视平台层梁板
m3
150.00
C30F300
7
500109001014
泵室内两端侧墙
m3
322.00
C25F200
8
500109001015
泵室前部墩墙
m3
210.00
C30F300
9
500109001016
墩墙上人行板
m3
37.00
C30F300
10
500109001017
站身内楼梯
m3
12.00
C25F200
11
500109001018
闸门槽盖板
m3
3.00
C25F200
12
500111001003
钢筋制安
t
136.04

三）

上下游连接段

1
500109001019
1#挡土墙
m3
807.00
C25F200
2
500109001020
2#挡土墙
m3
1110.00
C25F200
3
500109001021
3#挡土墙
m3
368.00
C25F200
4
500109001022
4#挡土墙
m3
178.00
C25F200
5
500109001023
5#挡土墙
m3
40.00
C25F200
6
500109001024
出水池两侧墙
m3
573.00
C25F200
7
500109001025
出水池后墙
m3
227.00
C25F200，厚1.5m
8
500109001026
出水池消力坎
m3
23.00
C25F200
9
500109001027
进水侧钢筋砼护底
m3
249.00
C25F200，厚0.3m
10
500109001028
出水侧钢筋砼护底
m3
66.00
C25F200，厚0.3m
11
500111001003
钢筋制安
t
241.10

六

止水、伸缩缝等

1
500103014002
厚聚乙烯泡沫板
m2
252.00
厚2cm、密度≥0.12g/m3
2
500109008001
水平紫铜片止水
m
156.00
厚1.2mm、宽35cm
3
500109008002
垂直紫铜片止水
m
128.00
厚1.2mm、宽19cm
4
500109008003
橡胶止水
m
34.00
B300×10
5
500111001004
排水管
m
180.00
直径Φ10cmPVC
6
500103014003
复合抗裂纤维
kg
1462.00
RF
7
500103014004
进水流道异型模板表面喷塑
m2
219.00

8
500110001001
平面钢模板
m2
8738.21

9
500110001002
曲面钢模板
m2
295.68

七

钢结构制安

1
500111001004
不锈钢栏杆
m
210.00

2
500111001005
站内钢盖板
t
1.80
Q235
3
500111001006
电机通风道钢结构
t
1.70
Q235
4
500111001007
排水沟铸铁盖板
t
1.00
格栅
5
500111001008
避雷扁钢
t
1.20

6
500201003001
500201007001
水泵电机安装
台套
5.00

八

管理站房、道路

1
500114001001
管理站房
m2
804.00

2
500114001002
进场道路

（1）
500114001003
路基土方平整
m3
5850.00

（2）
500103009001
碎石路面
m2
18000.00
20cm
（3）
500109001001
混凝土路面
m2
18000.00
20cm
九

施工期排水

总价承包
1
500114002001
降水井
项
1

2
500114002002
基坑降排水
项
1

十

水保及环评投资

1
500114001004
水保投资
项
1
暂估价
31.13万元
2
500114001005
环评投资
项
1
暂估价
14.22万元
十一

泵房土建部分

1
010101001001
平整场地
m2
587.76
1.土壤类别为一、二类土
2
010101003001
挖基础土方
m3
3409.30
1.土壤类别为一、二类土
2.基础类型为筏板基础
3.挖土深度为-9500mm
4.弃土运距为1km
3
010103001001
土(石)方回填
m3
3072.31
1.土质要求:一、二类土
2.密实度要求不小于0.94
4
010304001001
空心砖墙、砌块墙
m3
34.70
1.墙体类型:砖砌体
2.墙体厚度190mm
3.空心砖、砌块品种、规格、强度级:MU7.5陶粒混凝土砌块
4.砂浆强度等级、配合比:M5混合砂浆
5
010304001002
空心砖墙、砌块墙
m3
315.19
1.墙体类型:砖砌体
2.墙体厚度290mm
3.空心砖、砌块品种、规格、强度等级:MU7.5陶粒混凝土砌块
6
010401003001
满堂基础
m3
213.65
1.:有梁式
2.混凝土强度等级:C30
3.混凝土拌和料要求:现场搅拌
7
010401006001
垫层
m3
38.42
1.混凝土强度等级:C15
2.混凝土拌合料要求:现场搅拌
8
010402001001
矩形柱
m3
86.85
1.柱截面尺寸:参见图纸结施-04、05、06、07
2.混凝土强度等级:C30
3.混凝土拌和料要求:现场搅拌
9
010402002001
异形柱
m3
160.51
1.柱截面尺寸:参见图纸结施-02、03
2.混凝土强度等级:C30
3.混凝土拌和料要求:现场搅拌
10
010402002002
异形柱
m3
5.91
1.:构造柱
2.柱截面尺寸:240*290mm
3.混凝土强度等级:C30
4.混凝土拌和料要求:现场搅拌
11
010403001001
基础梁
m3
103.10
1.梁截面、梁底标高:参见图纸结施-08
2.混凝土强度等级:C30
3.混凝土拌和料要求:现场搅拌
12
010403002001
矩形梁
m3
36.20
1.梁截面、梁底标高:参见图纸结施-09
2.混凝土强度等级:C30
3.混凝土拌和料要求:现场搅拌
13
010403005001
过梁
m3
10.77
1.梁截面参见图集03G322-3
2.混凝土强度等级:C20
3.混凝土拌和料要求:现场搅拌
14
010403006001
弧形、拱形梁
m3
1.58
1.梁截面400*500mm
2.混凝土强度等级:C30
3.混凝土拌和料要求:现场搅拌
15
010405001001
有梁板
m3
159.34
1.板厚度、板底标高:参见图纸结施-10、11
2.混凝土强度等级:C30
3.混凝土拌和料要求:现场搅拌
16
010405008001
雨蓬
m3
2.92
1.混凝土强度等级:C30
2.混凝土拌和料要求:现场搅拌
17
010406001001
直形楼梯
m2
15.14
1.混凝土强度等级:C30
2.混凝土拌和料要求:现场搅拌
18
010407001001
其他构件
m3
4.30
1.构件的类型压顶
2.构件规格290*120
3.混凝土强度等级:C30
4.混凝土拌和料要求:现场搅拌
19
010407001002
其他构件
m3
1.10
1.构件的类型:台阶
2.混凝土强度等级:C20
3.500mm砂垫层
20
010407002001
散水、坡道
m2
122.46
1.垫层材料种类、厚度:500砂垫层
2.面层厚度:混凝土散水面层一次抹光厚60mm
21
010416001001
现浇混凝土钢筋
t
1.243
1.钢筋种类、规格:圆钢筋筋直径 (mm)Φ6.5
22
010416001002
现浇混凝土钢筋
t
9.158
1.钢筋种类、规格:圆钢筋筋直径 (mm)Φ8
23
010416001011
现浇混凝土钢筋
t
3.355
1.钢筋种类、规格:圆 钢 筋 钢 筋 直 径 (mm) Φ8
24
