JJR8000软起动器技术描述

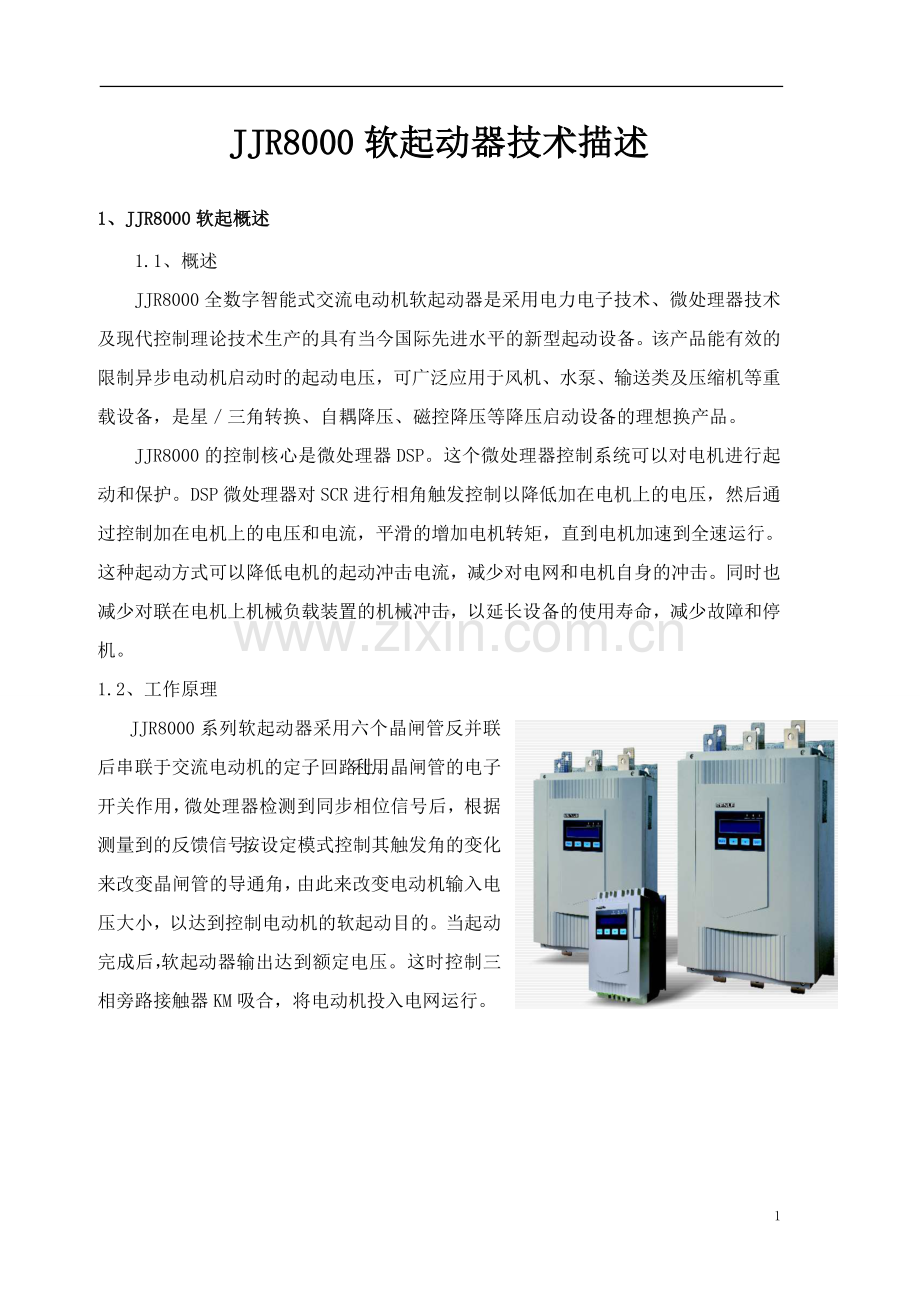

1、JJR8000软起概述
1.1、概述
JJR8000全数字智能式交流电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论技术生产的具有当今国际先进水平的新型起动设备。该产品能有效的限制异步电动机启动时的起动电压，可广泛应用于风机、水泵、输送类及压缩机等重载设备，是星／三角转换、自耦降压、磁控降压等降压启动设备的理想换产品。
JJR8000的控制核心是微处理器DSP。这个微处理器控制系统可以对电机进行起动和保护。DSP微处理器对SCR进行相角触发控制以降低加在电机上的电压，然后通过控制加在电机上的电压和电流，平滑的增加电机转矩，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对电网和电机自身的冲击。同时也减少对联在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和停机。
1.2、工作原理
JJR8000系列软起动器采用六个晶闸管反并联后串联于交流电动机的定子回路上。利用晶闸管的电子开关作用，微处理器检测到同步相位信号后，根据测量到的反馈信号，按设定模式控制其触发角的变化来改变晶闸管的导通角，由此来改变电动机输入电压大小，以达到控制电动机的软起动目的。当起动完成后，软起动器输出达到额定电压。这时控制三相旁路接触器KM吸合，将电动机投入电网运行。

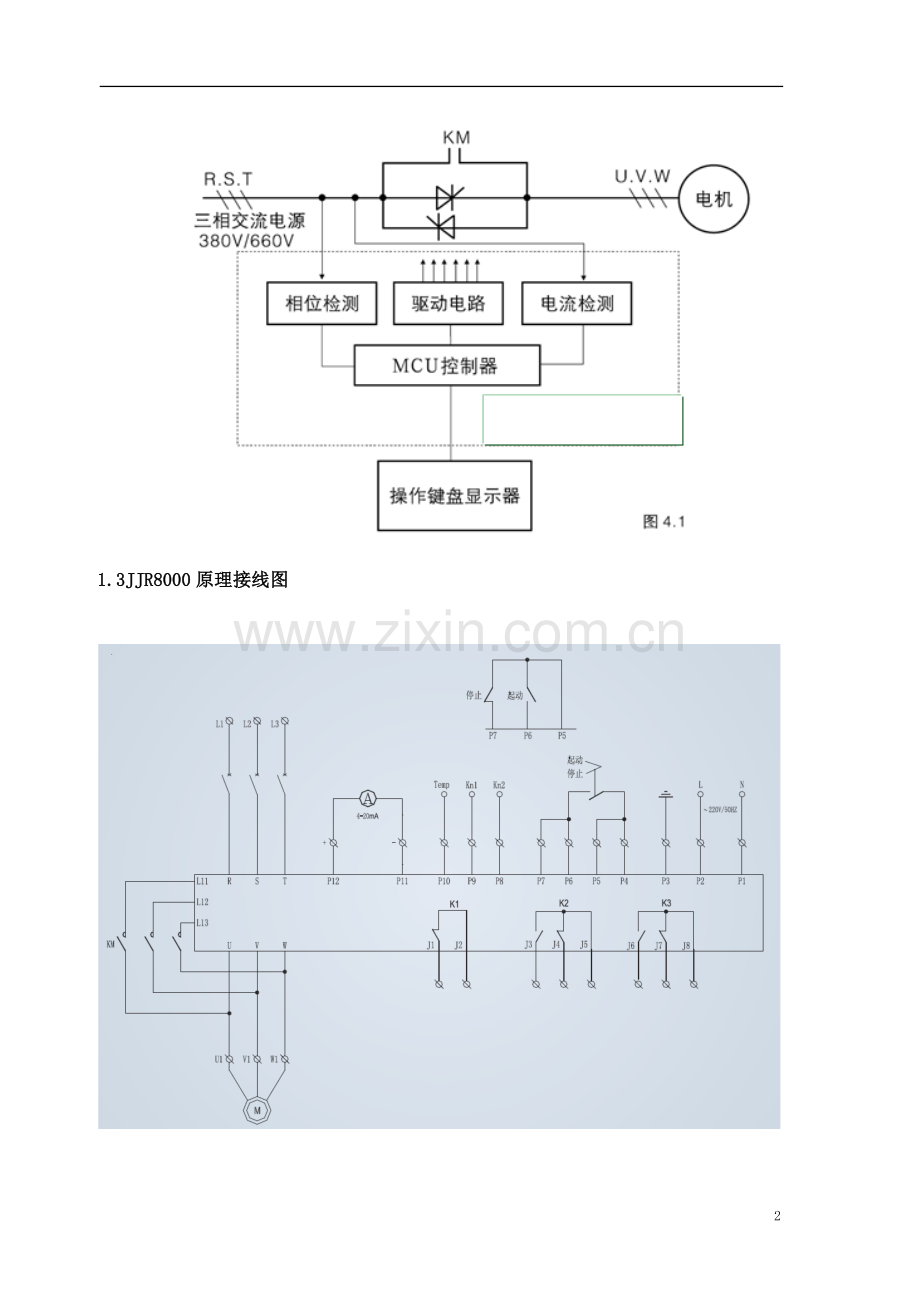

1.3JJR8000原理接线图

1.4、产品特点
1.4.1三种起动方式：电压斜坡起动方式可得到最大的输出转矩；恒流软起动方式最大的限制起动电流；直起软起动方式可以直接起动软起动。
1.4.2可编程延时起动方式，可编程连锁控制。
1.4.3对输入电源无相序要求。
1.4.4起动时间，停车时间均可数字修改。
1.4.5具有多种保护功能：过流，三相电流不平衡，过热，缺相，电机过载等进行保护。
1.4.6动态故降记忆功能，便于查找故降起因。
1.4.7可在线查找最大的起动电流和最大运行电流。
1.4.8现场总线的全动态控制监测起动器，易于组网。
1.4.9汉字显示功能LCD液晶屏显示各种工况参数，编程及故障状态下具有文字提示说明。
2、 技术性能
2.1、JJR8000技术参数
2.1.1主回路工作电压:AC380V/690V/ 1140V (+10%~25%)；
2.1.2主回路工作电流：13A~1500A；
2.1.3主回路频率：5OHz/60Hz(±2%)；
2.1.4控制回路供电:AC220V±15%（0.5A)
2.1.5软起动上升时间：1~120s；
2.1.6软停车时间：0~100s；
2.1.7冲击时间：0.1~0.3s；
2.1.8冲击电压：50%~100%；
2.1.9限流倍数：1.5~5.01e；
2.1.10初始电压：25%~80%Ue；
2.1.11冷却方式：自然冷却/风冷；
2.1.12通讯方式：RS485串行通讯（Modbus-RTU/Profibus可选）
2.1.13启动次数≤12次/小时；2.2．现场使用环境条件
2.1 极端最高气温： 50℃
2.2 极端最低气温： -20℃
2.3 多年平均相对湿度： 79%
2.4 最大风速： 35.5m/s
2.5 海拔高度: ≤2000米
2.6 污秽等级 III级（爬距：2.5cm/kV，按最高工作电压计）
2.7 地震烈度： 8度
2.7.1 水平加速度： 0.15g
2.7.2 垂直加速度： 0.1g
2.3、软启动控制模式
2.3.1电压斜坡启动：出厂设置为具有限流功能的电压斜坡，这也是最可靠的启动模式。可以满足大多数应用场合，其初始转矩设定为电机刚好能带动负载转动时的值，然后电压逐渐的平滑上升。在限定的斜坡时间和电机启动电流范围内，使电机平滑上升到全速运转。
2.3.2限流启动：启动时，电流快速增加到限定值，一直到电机全速运行。
2.3.3重载启动：主要用于电机拖动大惯性负载如风机、球磨机等，可以延长8秒的切换时间。
2.3.4自由停车或软停车可选：可以适用不同的停车场合-如消除水泵的水锤效应。以满足特殊需要。
2.4保护控制功能
保护功能：电机热熔保护、 大电流、 可控硅过热保护、 转子堵转 、过载、欠载 、逆相、 过流、欠流保护，缺相保护，过压、欠压保护，可控硅短路保护，零序保护，电机启动超时保护，启动过频保护，相序保护，三相电流不平衡保护，
2.4.1电机过载保护，可控硅温度保护。
2.4.2缺相保护：当任意一相缺失时，跳闸保护；
2.4.3相序保护：当接线相序错误时，跳闸保护；
2.4.4接线错保护：当电机未接到起动器上或电机内部开路，跳闸保护
2.4．5过压保护：主电压上升到大于110～125%额定电压时,延迟1～10S(可调)，跳闸保护；
2.4.6欠压保护：当电网低于额定电压65%时,时间延迟1～10S(可设置)，跳闸保护；
2.4.7过流保护：5倍额定电流1～10s断开（可设置），8.5倍额定电流，1个周波断开；
2.4.8过载保护：运行中，110～150%额定电流，累计热负荷过载时，1～10s断开（可设置），
2.4.9欠流保护: 运行中，当主电流下降到低于20～90%额定电流时（可设置）,时间延迟1～40秒(可设置),跳闸保护；
2.4.10电流不平衡保护：主回路电流不平衡差额超过设定数值（10～100%可调）,延时动作时间后（1～60秒可调）,跳闸保护；
2.4.11接地电流保护：当接地电流超过设定数值（10～100%可调）,延时动作时间后（1～60秒可调）, 起动器跳闸保护；
2.4.12过温保护：当晶闸管散热器温度超过85℃时，跳闸保护；
2.4.13晶闸管短路保护：任一（或多只）晶闸管短路，跳闸保护；
2.4．14起动超时保护：在设定的最长起动时间内,电动机仍未达到全速, 则跳闸保护；
2.4.15起动间隔：在“起动过频”指示后,禁止起动时间在1～60分钟内（可设置）,限制再起动；
2.4.16旁路故障保护：电动机起动加速结束后无法切换至旁路,跳闸保护；
外部故障可通过干接点输入进行跳闸保护。
2.5控制功能：
2.5.1采用现代先进的数字信号处理和系统集成技术，性能卓越、可靠性及稳定性高。
2.5.2分别有正常运行及故障状态输出信号。
2.5.3通讯功能：具备RS485接口（通讯协议Modbus）通过此项功能可以直接与上位PC机通讯来实现遥控及遥信等功能.数量达125个，实现集成控制。
2.5.4记忆功能：有20个故障历史记忆的功能。
2.5．5采用一系列防干扰措施,具有很强的电磁兼容性。
2.5.6负反馈功能：采用动态的模糊控制理念，在启动时间较长时，不会出现电机抖动现象。
3、JJR8000软起选型
3.1产品型号说明

3.2产品配置选型表（M0/M1/M2/M3为外形代号）
结合实际应用场所，在相应的□内打√

3.3.产品外形尺寸：

4、规范与标准
4.1产品执行标准
JJR8000系列软起动装置主要和辅助设备的设计、制造、检查、试验等均采用最新版国家标准GB，同时满足相应的IEC标准，主要标准号如下：
GB/T 2900.18 电工术语 低压电器
GB/T 1408.1 固体绝缘材料电气强度试验方法 工频下的试验
GB 7251 低压成套开关设备和控制设备
GB 13539.1 低压熔断器 基本要求
GB/T 17627 低压电气设备的高电压试验技术
GB 1208-1997 电流互感器
GB/T2423.4-1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法。（eqv IEC 60068-2-30：1980）
GB/T2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）
GB/T 3797-2005 电气控制设备
GB/T 14048.1-2000 低压开关设备和控制设备总则
JB/T 10251-2001 交流电动机电力电子软启动装置
GB/T 13422-1992 半导体电力变流器电气试验方法
GB/T 3859.1-1993 半导体变流器基本要求的规定
GB/T 3859.2-1993 半导体变流器应用导则
GB/T 14549-93 电能质量 公用电网谐波
GB/T 17626.14-2005 电磁兼容 试验和测量技术 电压波动抗扰度试验
GB/T 2682-1981 电工成套装置中的指示灯和控钮的颜色
JB/DQ 8124 电缆设备基本技术要求
GB/T4207-1984 固体绝缘材料在潮湿条件下相比漏电启痕指数的测定方法
GB/T5169.11-1997 电工电子产品着火危险试验成品的灼热丝试验方法和导则
GB 4208-1993 外壳防护等级
GB/T13384-1992 机电产品运输、贮存基本环境条件及试验条件
JB3284-1983 电机、电器产品运输、贮存基本环境及试验条件
GB/T191 包装储运图示标志
GB9969.1 工业产品使用说明书总则
GB/T14048.4-1993 低压开关设备控制设备低压机电式接触器和电动机起动器
GB14048.6-1998 低压开关设备和控制设备接触器和电动机起动器（第2部分：交流半导体电动机控制器和起动器）
4.2柜体结构特点
4.2.1、外形尺寸：
一控一 5.5KW～75KW (380V) 高×宽×深=1600㎜×600㎜×500㎜
90KW～200KW(380V) 高×宽×深=1800㎜×700㎜×600㎜
250KW～500KW(380V) 高×宽×深=2000㎜×800㎜×800㎜
一控二及以上尺寸相应加大，如需与GGD、GCK等柜联拼，则软起动柜的壳体及尺寸与该配电柜同。
4.2.2、防护等级： IP20
4.2.3、涂装
4.2.4、涂装采用环氧树脂粉末静电喷涂。
4.2.5、颜色：根据用户需要确定，通常采用计算机灰色。
4.2.6、结构设计
4.2.6.1、控制柜的柜体采用通用柜的型式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。如需与配电柜联拼时，也可采用该配电柜的柜体，以保持统一性。
4.2.6.2、框架、覆板、盖和门等组成的柜体能承受系统短路所产生的机械和热应力的作用，能承受开关动作产生的冲击力而不致影响其他电器的工作，并能承受正常吊装、运输所导致的应力作用保持其性能不受影响。
4.2.6.3、控制柜内部及顶部开有必要的散热通风孔道，并不降低壳体的防护等级。
4.2.7、母线、导电部件和绝缘导线
4.2.8、母线、导电部件的材料均为高导电率的铜材制造。
4.2.9绝缘导线选用铜质线，辅助电路的绝缘导线为多股铜绞线。
4.2.10母线搭接处均采用搪锡工艺处理。
4.3出厂试验
履行有关标准和规范要求的全部工厂试验，并要确定在制造厂进行的所有设备和材料试验，买方代表有权在某项和所有试验时在场，试验时买方在场并不减少卖方应履行的任何责任，卖方向买方提供完整的试验报告。
4.4 安装调试要求
1）.JJR8000软起动器全部装配齐全并经检查合格后，方可装箱运输。当产品运抵目的地后，首先应检查装箱是否完整，若软起动器不是立即安装使用，将产品存放在清洁、干燥之处。
2）.安装时，JJR8000软起动器，由成套厂家组装成软启动柜按柜架尺寸图表安装，基础槽钢由用户自备。
3）.软起动柜联拼安装时，在联拼孔部位用螺栓紧固。
4）.软起动柜，在投入运行前须进行下列各项检查和试验:
a）.检查JJR8000软起动器内部电器设备和接线是否符合图纸要求，线端是否有编号，接线是否整齐牢固。
b）.检查所安装的电器设备接触是否良好，是否符合本身技术条件。
c）.检查机械联锁和电气联锁的可靠性。
d）.检查并试验软起动柜的接地装置是否牢靠，有无明显标志。
e) .耐压试验。
f）.综合保护试验。
g）.低压模拟负载启动试验。
h) .低压电机启动试验。
5、包装，运输与储存
5.1 包装
5.2.1 设备出厂时，零部件的包装符合有关标准的规定，分类装箱，遵循适于运输、便于安装和查找的原则。
5.2.2 包装箱外壁有明显的文字说明，如：设备名称、用途及运输、储存安全注意事项等。
5.2.3 包装箱内附带下列文件：装箱单，产品使用说明书，产品检验合格证书，安装指示图
6.技术资料
资料的提交及时充分，满足工程进度要求。在合同签订后半个月内给出全部技术资料清单，并经买方确认。向买方提供每套JJR8000软起动器提供下列资料：
1）.系统设计和设备配置
2）.技术规范及操作手册
3）.电源要求、接地要求、电控箱/柜数量、外形尺寸及布置要求
4）.运行维护及设计安装指导手册
5） .电气原理接线图及设备表，外接端子排列图
6）.设备布置图以及安装方式
7）.设计和安装说明文件：设计文件，型式试验、验收试验和特殊试验证明，安装说明，调试说明。
8）.操作说明：启动过程说明，使用环境说明。
9）.维修说明：预防维修说明和定期检查程序，用于拆卸和替换所有零件和附件的安装说明和程序
7. 到货验收
7.1 到货验收必须具备的条件
7.1.1JJR软起动器在制造厂调试完毕并有测试报告。
7.1.2 根据技术附件、系统硬件配置、系统软件功能和有关标准编制好验收程序。
7.2 设备到达现场后，买方通知卖方3天内赴现场共同开箱验货，若卖方在限定的时间内不派代表参加或无书面通知，则买方有权自行开箱使用，由此造成的后果将由卖方负责。
7.3 到货验收
设备和元件运输过程中无损坏，外观检查符合要求。设备和元件的型号、规格和数量符合系统配置要求。备品备件型号、规格数量符合定货要求。当买方验收时发现到货设备不符合本技术附件要求，买方有权拒绝验收。
8. 安装调试
8.1卖方应派熟悉系统及其安装调试工作的专家到现场指导买方技术人员完成安装工作，并且由卖方的工程技术人员完成调试工作。
8.2 设备安装完成后，卖方应负责检查装置内部接线及与外部接线。确定装置具备调试和运行的条件。
8.3 JJR8000软起动器应在现场条件下经受各种负载长期运行的考验。
8.4 备品备件替换试验，对所有备品备件加电试验投入运行，有故障的备品备件由卖方负责免费更换。
9.性能验收试验
9.1性能验收试验的目的为了检验合同设备的所有性能是否符合技术性能要求。
9.2性能验收试验的内容由卖方提供，买方确认。
9.3性能验收试验结果的确认
9.7性能验收试验报告以卖方为主编写，买方参加，共同确认结论。如双方对试验的结果有不一致意见，双方协商解决。
10. 现场交接验收
10.1在设备安装调试完毕后，买方通过检测与试验证明全部满足技术要求，并且提供的图纸与资料也全部满足标书要求的情况下，可最终接收。
10.2 验收合格条件
1）、试运转性能、参数、达到技术要求。
2）、试运转的问题得以全部解决。
3）、卖方已提供合同的全部货物和资料。
4）、工程最终验收合格后，买方签署设备验收证书。
11. 培训
卖方对买方人员进行必要的运行、检修、维护和调试等有关技术进行培训。卖方现场调试时对买方人员进行现场培训，使买方技术人员掌握操作和维护技能。
12. 技术服务
12.1当JJR软起动器发生事故时，卖方接到买方的通知24小时内派人到现场修复，有义务为买方解决设备出现的各种技术问题。
12.2 当卖方对JJR软起器及设备有技术改进或更新时，应及时将有关信息通报给买方。
