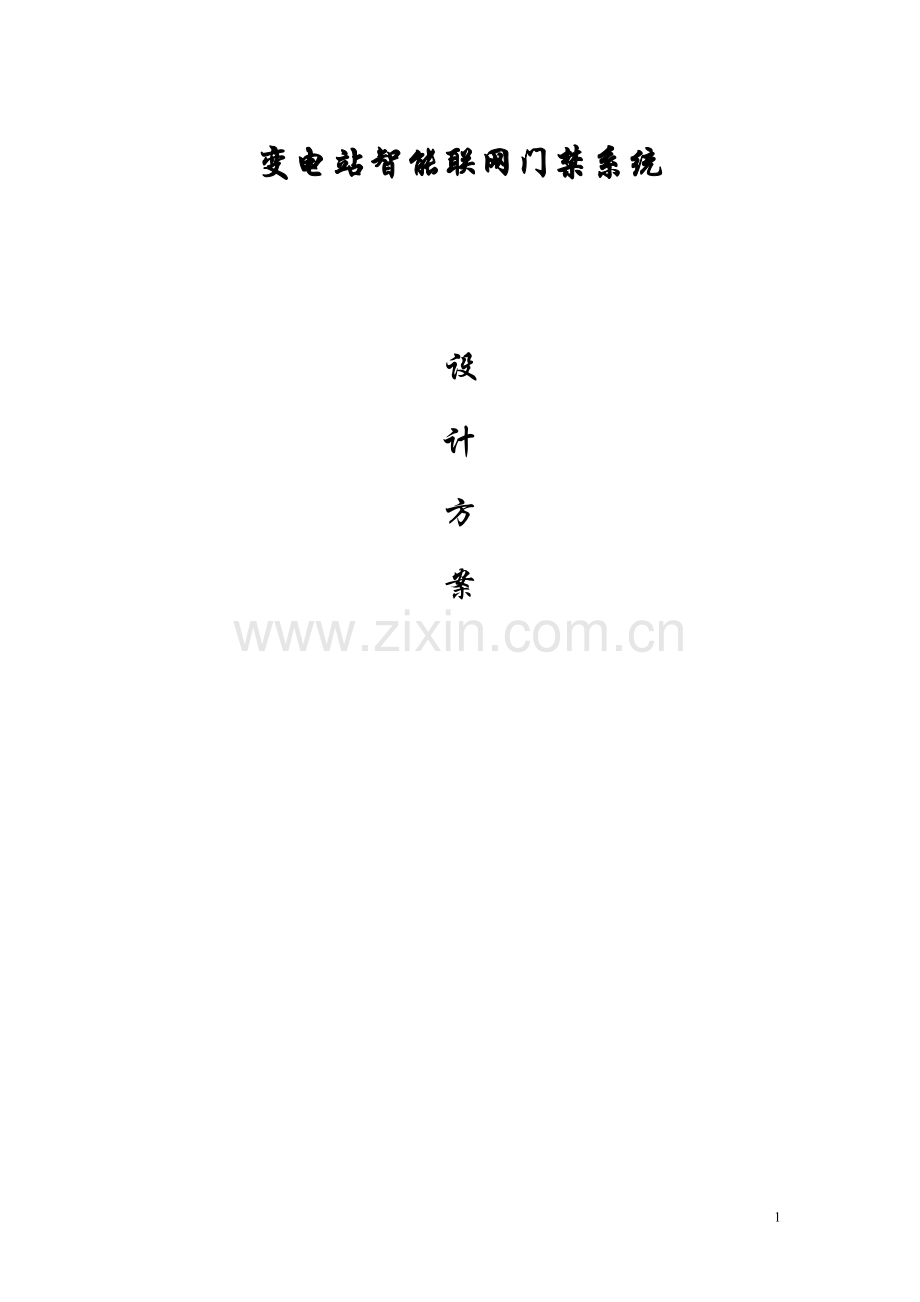

变电站智能联网门禁系统

设
计
方
案

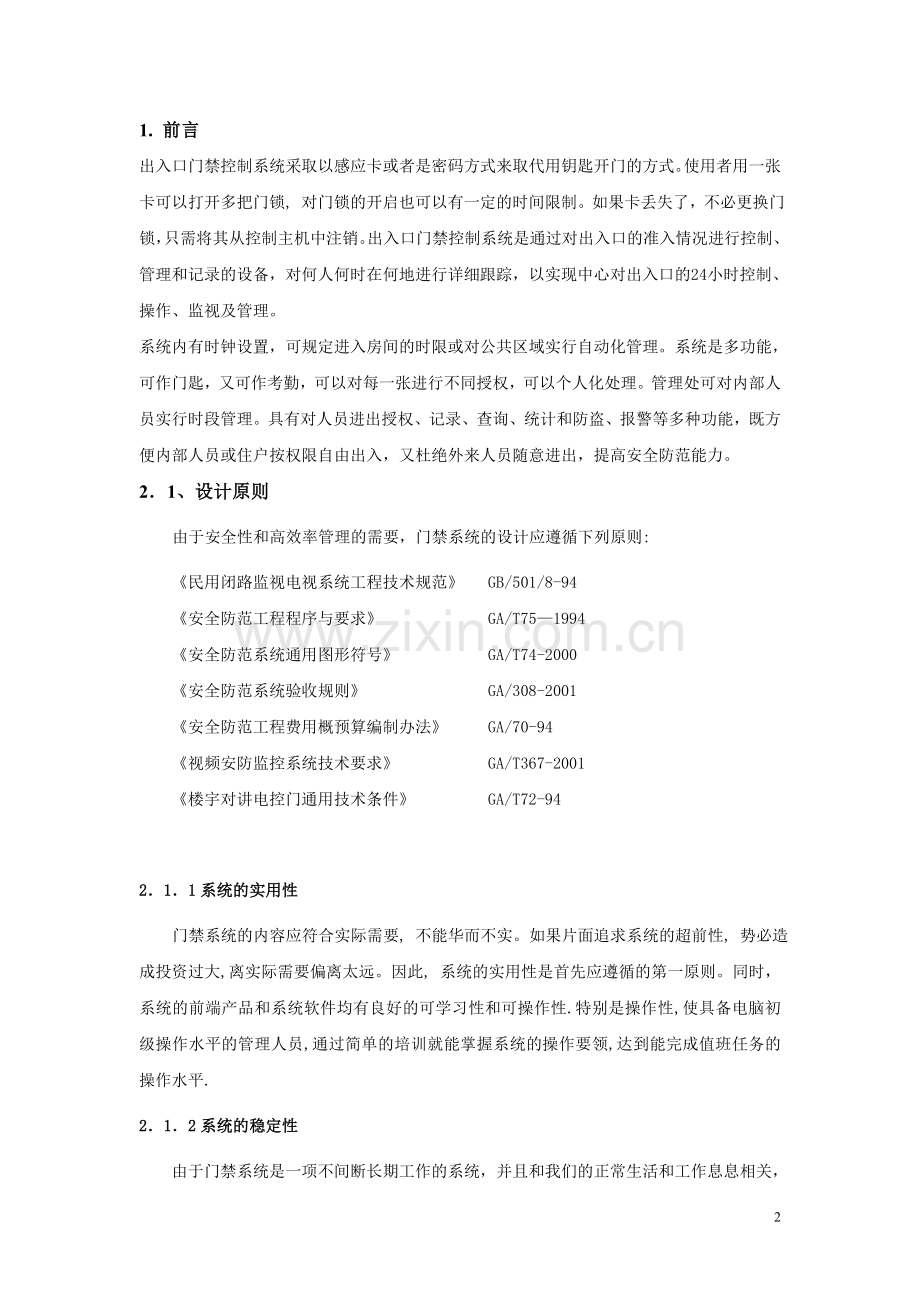

1. 前言
出入口门禁控制系统采取以感应卡或者是密码方式来取代用钥匙开门的方式。使用者用一张卡可以打开多把门锁, 对门锁的开启也可以有一定的时间限制。如果卡丢失了，不必更换门锁，只需将其从控制主机中注销。出入口门禁控制系统是通过对出入口的准入情况进行控制、管理和记录的设备，对何人何时在何地进行详细跟踪，以实现中心对出入口的24小时控制、操作、监视及管理。
系统内有时钟设置，可规定进入房间的时限或对公共区域实行自动化管理。系统是多功能，可作门匙，又可作考勤，可以对每一张进行不同授权，可以个人化处理。管理处可对内部人员实行时段管理。具有对人员进出授权、记录、查询、统计和防盗、报警等多种功能，既方便内部人员或住户按权限自由出入，又杜绝外来人员随意进出，提高安全防范能力。
2．1、设计原则
由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则:
《民用闭路监视电视系统工程技术规范》 GB/501/8-94
《安全防范工程程序与要求》 　 GA/T75—1994
《安全防范系统通用图形符号》 　 GA/T74-2000
《安全防范系统验收规则》 　 GA/308-2001
《安全防范工程费用概预算编制办法》　 GA/70-94
《视频安防监控系统技术要求》 GA/T367-2001
《楼宇对讲电控门通用技术条件》 GA/T72-94

2．1．1系统的实用性
门禁系统的内容应符合实际需要, 不能华而不实。如果片面追求系统的超前性, 势必造成投资过大,离实际需要偏离太远。因此, 系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性.特别是操作性,使具备电脑初级操作水平的管理人员,通过简单的培训就能掌握系统的操作要领,达到能完成值班任务的操作水平.
2．1．2系统的稳定性
由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求系统要有一年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。
2．1．3系统安全性
门禁系统中的所有设备及配件在性能安全可靠运转的同时, 还应符合中国或国际有关的安全标准, 并可在非理想环境下有效工作。强大的实时监控功能和联动功能，充分保证使用者环境的安全性。
2．1．4系统可扩展性
门禁系统的技术不断向前发展, 用户需求也在发生变化, 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要, 亦即: 可灵活增减或更新各个子系统, 满足不同时期的需要, 保持长时间领先地位, 成为智能建筑的典范。系统设计时,对需要实现的功能进行了合理配置,并且这种配置是可以改变的,设置甚至在工程完成后,这种配置的改变也是可能的和方便的.系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善,并免费为相应的应用客户进行免费的软件升级.同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统，就餐管理系统等一卡通工程。
2．1．5系统易维护性
门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作, 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置,前端设备的配置都充分仔细地考虑了系统可靠性,并实施了相应的认证.我们在做到系统故障率最低的同时,也考虑到即使因为意想不到的原因而发生问题时,保证数据的方便保存和快速恢复,并且保证紧急时能迅速地打开通道.整个系统的维护是在线式的,不会因为部分设备的维护,而停止所有设备的正常运作.
总而言之，该文化中心作为面向二十一世纪的建筑,智能化系统首先要具有先进性,以适应未来发展的需要。因此设计的思路必须超前,选用的系统设备和软件必须是目前国际上比较先进的。
2．2、 系统组成
美国VCCM门禁系统可控制单个门或多个门门的双向进出，且各个门之间相互独立。门禁管理系统由计算机、管理软件、发卡设备、感应卡、读卡器、门锁控制器、门锁、集线器、开门按钮、电源、打印机等组成。其配置图如图2-1所示。

计 算 机：系统操作平台。
管理软件：通过软件对所有控制器进行管理和监控，并进行相应的时钟、授
权、统计管理工作。
发卡设备：在管理系统中发行卡片时使用。
感 应 卡：存储用户不可复制和解密的ID号。
读 卡 器：通过射频感应原理，识别感应卡内置加密卡号。
门锁控制器：存储感应卡权限和刷卡记录，并中央处理所有读卡器上传信号，负责和计算机通讯和其他数据存储器协调，配合管理软件的智能处理中心。
门 锁：电动执行机构。
集 线 器：对所有数据存储器进行联网和远距离通讯。
开门按钮：出门可以设置为按按钮出门。
电 源：采用开关电源提供系统运作电源和电锁的执行结构的电源供应。
打 印 机：用来打印票据、报表等。
非接触式智能卡
非接触式智能卡的英文全称是Contactless Integrated Circuit Card，又称射频卡（感应卡，proximity card），是将具有存储、加密及数据处理能力的一个或多个集成电路芯片和感应线圈封闭于标准PVC卡片中，通过无线电波的数据信号完成对信息的存取、修改读写等并返回读卡器。非接触式智能卡是世界上最进几年发展起来的一项新技术产品，成功地将Radio Frequency Identify Technology (RFID)无线通信射频技术和IC技术相结合，解决了卡中无源和免接触的难题，是电子器件领域的一大突破，并以其高容量、高可靠性、安全防伪、操作简单、使用寿命长、支持多应用等卓越性能逐渐取代接触式智能卡，成为智能卡应用中的主流卡。
非接触式智能卡根据使用频率的高低和技术分为以下三种：
①   IC 卡，逻辑加密卡
使用频率为13.56MHz，这种卡具有多分区和分区密码校验的功能，在对信息存储的基础上可以进行数据读取与写入、修改。如Mifare﹑Legic, HID、iCLASS等。
②   ID 卡，逻辑存储卡
此类卡的使用频率为125kHz，具有信息存储的功能，数据只能读不能写。如EM、HID、TEMIC等。这种卡属于目前射频一卡通主流。
③   CPU卡
射频CPU卡自身含有微处理器操作系统，具备程序化的功能，能够针对不同的卡片应用而将卡片程序化为特殊的应用，从而让其使用更灵活。这种卡当前虽然未推广使用但代表了非接触式智能卡的最新发展方向。
以下我们系统工程采用非接触式ID感应射频卡(简称ID卡)

2. 2 .3． 系统分析
就目前的实际情况和贵方的系统需求总结如下：
（1） 共有 2个门禁点。
（2） 智能卡识别门禁考勤点1个
（3）    1 个双向门禁(刷卡进，按钮出)点，1 个单向门禁；
（4） 每个门授权卡量达到30人(每个门最多共有1000人要进出)。
（5） 采用局域网、Internet网管理
（6） 其他分析

2．3、主要设备说明
2．3．1 四门禁控制器
提供的四门控制器，工程安装简便，省材料、省人工，并且质量可靠，功能强大，门禁打卡记录通过考勤班次安排,并进行考勤出勤运算,可生成考勤报表,目前在国内同行业内具有领先水平，设备具体参数性能如下：
尺 寸:L300mm×W220mm×H73mm
单门控制器（KET201D1-IP）：最多登记14436个不同用户(可扩容)；
可保留最新记录16384条；
双门控制器（KET201D2-IP）：最多登记1744个不同用户(可扩容)；
可保留最新记录6144条；
多组环境监控、事件管理及报警输出
支持多种方式开门:刷卡开门、电脑遥控开门、按钮放行
支持TCP/IP联网,可外接两个维根读卡器
环境事件监控记录：门磁、红外等
支持多种电磁锁：磁力锁、电插锁、脉冲锁、阴锁口
输入/输出的抗干扰保护,维根格式26/32/34/36/44可调
表面浸油工艺处理，防霉、防潮
工作温度：-20℃---60℃; 工作湿度：<98%
电 源：DC7-35V，功耗小于1W
2.3.2读头
标准版读卡器SR30E是一款识别的门禁识别前端，ID卡、密码，读卡距离：5～15cm， 联网方式: wiegand 26 /wiegand 34 ，外壳材料: PVC及喷塑  内部可灌黑色树脂胶（可有效防水）。
  读卡。

Wiegand的输出和输入 ： 提供一个标准的wiegand26或其他自定义的格式给门禁控制器， 可接收其它有效的wiegand26输入，即该设备可外接一个读卡器
· 指纹容量： 600枚
· 验证方式 ： 1：1或1：N，支持密码，卡+密码，单独卡

· 采集器分辨率：500DPI
· 显示及操作提示：电源指示灯，双色LED状态指示灯
· 识别速度：< 2秒
· 误判率：≤0.0001%
· 拒登率：≤0.01%
· 报警处理：拆机报警（报警时导通）
· 平台： Intel32位处理器
· 电源参数 ： 12V DC，待机电流＜50mA，工作电流＜400mA
· 使用环境温度 ： 0℃-45℃
· 使用环境湿度 ： 20%-80%
· 软件 ： 指纹读卡器专用管理软件
· 尺寸： 130×58×62mm
2.3.3单、双开磁力锁
适用门型：双木门、双玻璃门、双金属门、双防火门（特殊门可选配辅助支架）
产品性能： 通电上锁
详细介绍：
产品型号：EA180-2
产品名称：180Kg双门磁力锁
锁体尺寸：长340x宽40x高21(mm)
吸板尺寸：长130x宽32x高11(mm)
承受拉力：180Kgx2 (350lbs) x2
工作电压：DC12V / DC24V
工作电流：DC12V/300mA DC24V/150mA
安全类型：断电开门
防护性能：内置反向突波保护功能
开门方式：90度开门
权威认证：欧盟CE认证、中国公安部MA认证
质量保证：二年质量保证(人为或不可抗力除外)
产品重量：2.4kg
装箱数量：6支装
专业无残磁设计，产品坚固耐用
2．3．4门禁专用电源

产品名称：CU-P06 门禁专用电源
220VAC输入，12VDC输出。 •带延时调节功能。•50W变压器，可为您提供足量的能源。•安装简易、接线方便，防潮设计。•可接NO、NC各类电控锁。

2．3．5 出门按钮

2．4、软件功能详述:
2．4．1、系统登陆：
单击“开始”菜单，选择“程序”--“门禁考勤”--“门禁考勤管理系统”，出现登陆对话框
系统初始用户为：系统管理员，密码为system,更改密码和增加用户请在用户授权菜单下修改, 为安全起见,请在安装后尽快更改该密码.
第一次运行时会提示输入此系统的使用单位名称，输入的结果以后会出现在系统的状态栏中；
进入系统以后主界面如下：
系统图示:

可点击“地图”按钮导入电子地图更改背景图片.
实时监控:

15
2．4．2、自动搜索控制器:
单击“系统设置”，选取“自动搜索控制器”后出现如下对话框：

系统自动检测正确连通 的控制器,并将其显示在桌面,如果系统连通正常在
系统图示的电子地图中出现一个控制器的图标 ，如果显示的是 ,
那么表示控制器与系统没有连通,请检查所有的连接或者检查是否设置正确的通讯端口.
2．4．3、设置日期时间:
如果发现控制器时间有误差,可按如下方法操作，按“系统设置”/“日期时间”后弹出如下对话框：

2．4．4、设置限行时段:
每天可设置8个限制通行时段,人员可以设置遵循或者不遵循这些时段,如果遵循则在该时段内将不能通行,可在如下的对话框中选取门后直接设置或清除：
2．4．5、设置开门密码:
在如下的对话框中输入密码发往所选择的控制器即可，如要使此密码能够开门，还必须在下一步的参数设置中将开门方式更改为“读卡或密码开门”

2．4．6、设置系统参数:
选取“系统设置”/“系统参数”将弹出如下对话框：

以上参数的系统默认值为：控制器刷卡:进门;编程密码：123456(为安全起见,请在安装后立即更改该密码.);开门模式：读卡开门;门锁状态监视：关闭;开门时间：6秒;报警时间：2分;安全模式：关闭.用户可以根据各自的需要来定义。
    警告：“恢复出厂设置”功能使用后，所有已设置的参数、已设置的用户卡以及所有的通行数据将丢失，请慎重使用!
2．4．7、设置通讯端口:
请在如下的对话框中选择正确的通讯端口,系统默认为端口1.如果重新设置了通讯端口,必须重新启动程序.

2．4．8、紧急状态:
如果发生火警或者匪警，可以使用本系统提供的紧急开门或紧急关门功能:

2．4．9、远程开门:
选择需要开启的门禁控制器按确定即可:

2．4．10、人事管理:
要使用编辑管理人事资料，须先添加部门、职务；选取“人事管理”--“部门管理”，弹出如下对话框:
按“新增”后在“名称”栏中输入需要增加的部门名称,再按“保存”.如果需要修改某个部门名称，选取这个部门后按“编辑”即可.
    选取“人事管理”--“职务管理”，弹出如下对话框，操作方法同上.

选取“人事管理”/“人员管理”弹出如下对话框：
可点击查找按钮输入查找条件进行人员的模糊查找，如果不输入任何内容直接按“查找”，可显示所有人员的资料.
按“新增”即可在如下的对话框中输入人员资料，确认无误后按“保存”；如果有员工的相片，可按“相片”按钮，选择正确的路径导入位图格式的相片.

2．4．11、设置通行权限:
设置了人事资料后,可设置每个人的通行权限(即发卡),是指允许某人通过某个门.按“系统设置”/“设置通行权限”出现如下对话框:

需要取消某人的通行权限,将该人前面的复选框上打“√”,再按“撤权”按钮即可,要增加通行人员,按“授权”按钮,出现如下对话框:
可以按姓名或卡号查找需要授权的人员,也可按部门来查找人员,如果不输入任何内容而直接按“查询”按钮,即可显示出所有人员;再需要授权的人员前面的复选框上打“√”,再按再按“授权”按钮即可.
如果需要设定此人的禁行时段,双击此人再如下弹出的对话框中设置:

注意:如果只是作考勤管理的员工可以不用进行用户授权登记,只需要在电脑上有员工资料即可,防止由于员工考勤打卡时电锁继电器频繁启动缩短寿命,没有授权的用户在实时监控显示的是非法卡,但不影响考勤,同时在安全模式设置时请勿设置为读10张非法卡报警或进入锁死状态,防止频繁的报警和进入锁死状态。

2．5工程系统示意图

2．6售后服务
2.6.1 ．调试
承诺在全部安装工程完成后，严格按照招标方确认的系统设计的总体要求及制造厂商定型产品的性能要求，负责整个综合安保系统的开通调试。
2.6．2 培训
在系统运行之前，将对业主的操作人员进行必要的培训，使其熟悉设计资料和图纸文件夹，掌握系统配置、设备的各方面情况：如每天的操作和监视，故障如何排除，损坏如何维修及系统设备的维护保养等。
2.6. 3．维护保养
在系统正式移交业主后，将负责整个系统一年的免费维修保养。系统在此期间如由于运行产生的一切问题，保证在三小时内到达现场服务用户，二十四小时内排除线路故障。在此期间，将提供非人为损坏的设备、材料及维修人员、工具等，并对所有的设备进行定期试验和检查，并进行必要的维护，及更换不合格的设备和材料。如设备及材料属人为损坏，将收取相应的设备及材料费用，并免费负责系统的设备更换。在此期间将对业主的工作人员提供维修指导。
在质保期内，将派专人到现场进行系统的维护保养。此外，还将不定期派出技术人员上门提供技术服务，以便和业主建立长期稳定的售后服务关系。
