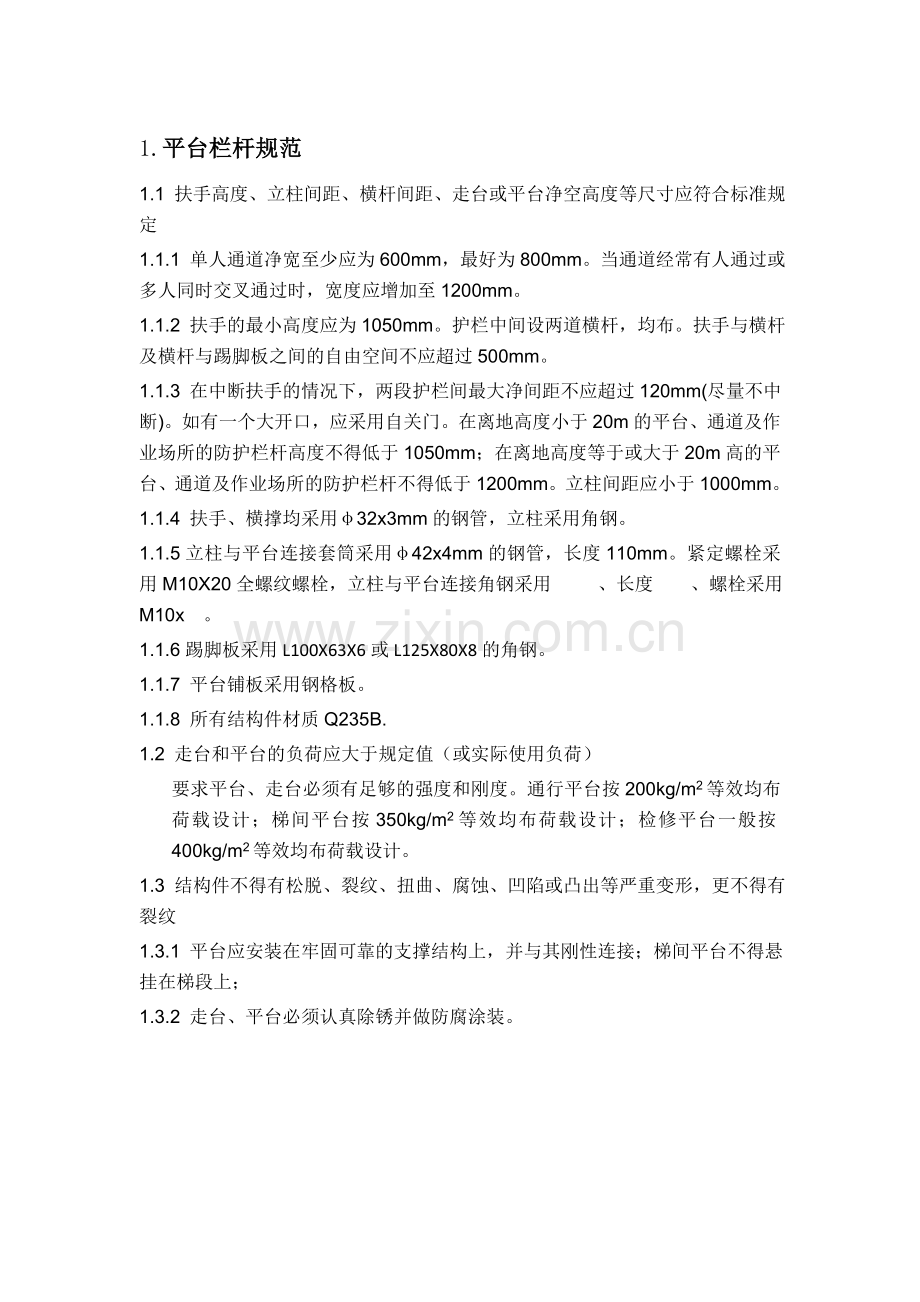

1.平台栏杆规范
1.1 扶手高度、立柱间距、横杆间距、走台或平台净空高度等尺寸应符合标准规定
1.1.1 单人通道净宽至少应为600mm，最好为800mm。当通道经常有人通过或多人同时交叉通过时，宽度应增加至1200mm。
1.1.2 扶手的最小高度应为1050mm。护栏中间设两道横杆，均布。扶手与横杆及横杆与踢脚板之间的自由空间不应超过500mm。
1.1.3 在中断扶手的情况下，两段护栏间最大净间距不应超过120mm(尽量不中断)。如有一个大开口，应采用自关门。在离地高度小于20m的平台、通道及作业场所的防护栏杆高度不得低于1050mm；在离地高度等于或大于20m高的平台、通道及作业场所的防护栏杆不得低于1200mm。立柱间距应小于1000mm。
1.1.4 扶手、横撑均采用φ32x3mm的钢管，立柱采用角钢。
1.1.5立柱与平台连接套筒采用φ42x4mm的钢管，长度110mm。紧定螺栓采用M10X20全螺纹螺栓，立柱与平台连接角钢采用 、长度 、螺栓采用M10x 。
1.1.6踢脚板采用L100X63X6或L125X80X8的角钢。
1.1.7 平台铺板采用钢格板。
1.1.8 所有结构件材质Q235B.
1.2 走台和平台的负荷应大于规定值（或实际使用负荷）
要求平台、走台必须有足够的强度和刚度。通行平台按200kg/m2等效均布荷载设计；梯间平台按350kg/m2等效均布荷载设计；检修平台一般按400kg/m2等效均布荷载设计。
1.3 结构件不得有松脱、裂纹、扭曲、腐蚀、凹陷或凸出等严重变形，更不得有裂纹
1.3.1 平台应安装在牢固可靠的支撑结构上，并与其刚性连接；梯间平台不得悬挂在梯段上；
1.3.2 走台、平台必须认真除锈并做防腐涂装。

2.钢斜梯规范
2.1 梯宽、扶手、立柱及横杆高度、间距尺寸均符合标准规定
2.1.1 扶手、立柱不低于1000mm，间距小于1000mm。除扶手外必须加一根横杆，固定在立柱中部。
2.1.2扶手，立柱及横杆应采用φ32x3mm的钢管。
2.1.3 梯宽宜为700mm，最大不宜大于1100mm，最小不得小于600mm。
2.2 踏步高、宽适当。
2.2.1 斜梯踏步采用钢格栅，梯梁采用[12，之间螺接。
2.2.2 踏步高、宽适当。应按斜梯不同倾斜角来选择踏步的高和宽。具体尺寸见下表
斜梯不同斜角时的踏步高度与宽度

斜梯倾斜角
30°
35°
40°
45°
50°
55°
60°
65°
70°
75°
踏步高(mm)
160
175
185
200
210
225
235
245
255
265
踏板宽(mm)
280
250
230
200
180
150
135
115
95
75

2.3 斜梯高于5米时，必须设置梯间平台分段设梯，以供登梯者休息，调节体力，又可减小登、下梯时一旦顺梯跌落的危险程度。
2.4 结构件材质Q235B.
2.5 荷载规定
钢斜梯活载荷应按实际要求采用，但不应小于下列数值：
a. 钢斜梯水平投影面上活载荷标准值取3.5KN/m2；
b. 踏板中点集中活载荷取1.5 KN/m2；
c. 扶手顶部水平集中活载荷取0.5 KN/m；
d. 挠度不大于受弯构件跨度的1/250
2.6 结构件不得有松脱、裂纹、扭曲、腐蚀、凹陷或凸出等严重变形，更不得有裂纹。
2.6.1 结构件应保持牢固。所有的结构件不得有严重脱焊、变形、腐蚀和断开、裂纹等缺陷，构件表面应光滑无毛刺。安装后的钢斜梯不应有歪斜、扭曲及其它缺陷。
2.6.2 钢斜梯安装后，必须认真除锈并做防腐涂装。
2.7斜梯的倾斜角度不应超过65°，特殊情况下倾斜角度也不应超过75°
3.钢直梯规范
3.1 梯宽、梯级间隔尺寸符合标准
3.1.1 梯宽的最佳尺寸为500mm，最小尺寸为300mm。
3.1.2 梯级间隔宜为300mm等距离分布，踏棍宜采用不小于ф20mm的圆钢或20x20的方钢。
3.1.3 钢直梯每级踏棍的中心线与设备外表面之间的净距离不得小于150mm。
3.1.4 梯段高不宜大于9m。超过9m时宜设梯间平台，以分段交错设梯。
3.2 梯段高度超过4米时应设护笼，护笼、护笼条尺寸符合标准规定
3.2.1直梯距地平面2.5米以上部分应设护笼。护笼直径应为700mm，其圆心距踏棍中心线为350mm。
3.2.2水平圈采用4×60的扁钢，在水平圈内侧均布焊接3或5根40 ×4扁钢垂直条，并保证有一根板条正对着直梯的垂直中心线。
3.2.3 水平圈间距：设置3根纵向板条时，不应大于0.9m；设置5根纵向板条时，不应大于1.5m。
3.3 钢直梯上端的踏棍应与平台平齐，其间隙不得大于300mm，并在直梯上端设置高不低于1050mm的扶手。
3.4 人员出入的爬越孔：方孔不小于0.63mmx0.63mm，圆孔直径不小于0.63mm。
3.5 结构件材质Q235B.
3.6 载荷规定
3.6.1 梯级中心0.1m范围内应能承受1200N的分布垂直力而无永久变形。
3.6.2 安装了纵向板条的护圈在任何一个0.1m范围内应可以承受1000N的分布垂直力而无永久变形。
3.7 结构件不得有松脱、裂纹、扭曲、腐蚀、凹陷或凸出等严重变形，更不得有裂纹
3.7.1 结构件应保持牢固。所有的结构件不得有严重脱焊、变形、腐蚀和断开、裂纹等缺陷，构件表面应光滑无毛刺。安装后的钢直梯不应有歪斜、扭曲、变形及其它缺陷。
3.7.2 钢直梯安装后必须认真除锈并做防腐涂装。
4.平台
4.1供人休息用小平台，主肋采用[10型钢围成，中间用L75X75X5角钢加强，踢脚板采用L100X63X6角钢。
4.2用于承重，放置其它承重物时，平台可根据受力分析计算后，选择相应的材料。
