光伏区电气安装工程质量验收与评定范围划分表.doc

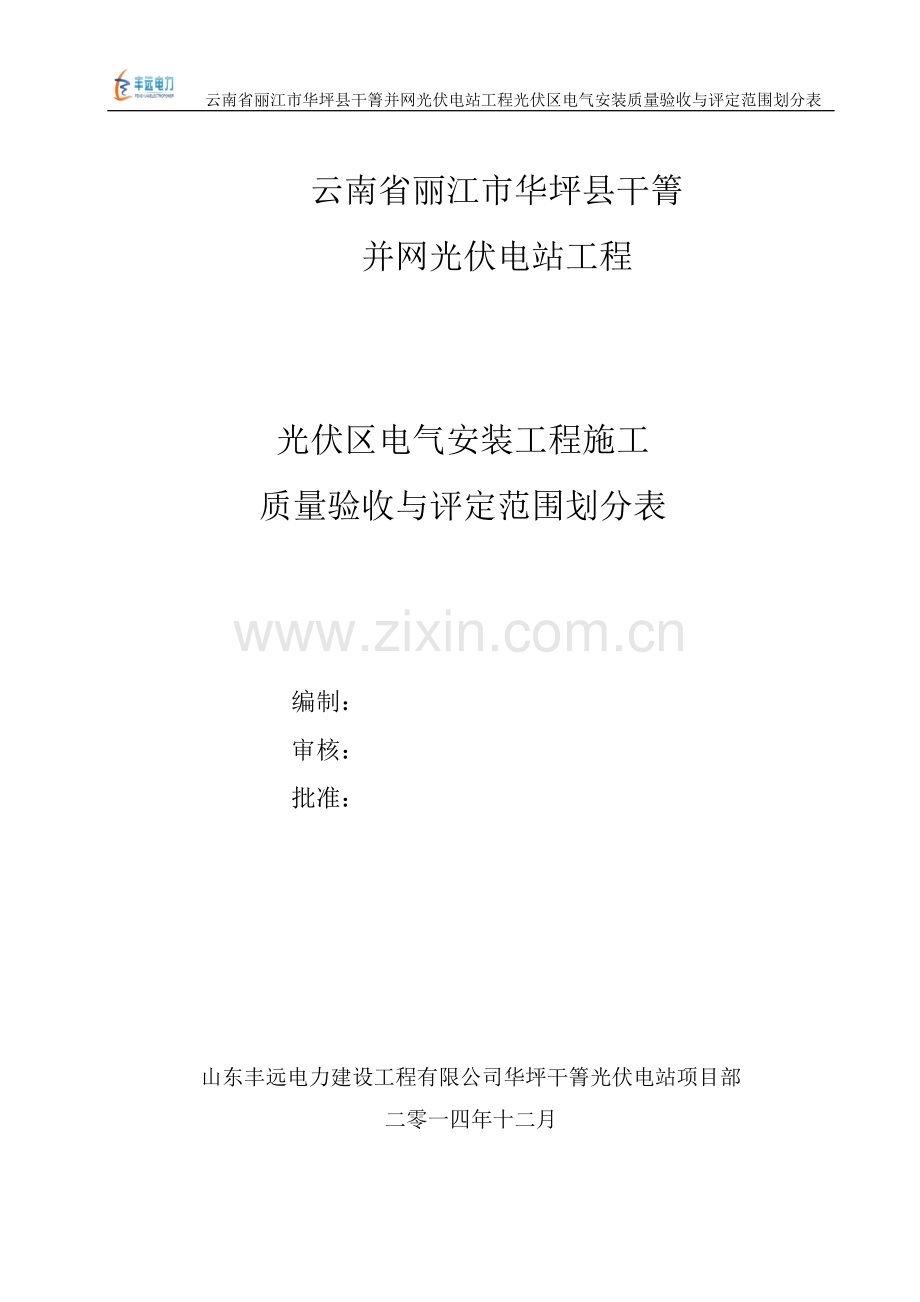

云南省丽江市华坪县干箐并网光伏电站工程光伏区电气安装质量验收与评定范围划分表

云南省丽江市华坪县干箐
并网光伏电站工程

光伏区电气安装工程施工
质量验收与评定范围划分表

编制：
审核：
批准：

山东丰远电力建设工程有限公司华坪干箐光伏电站项目部
二零一四年十二月

光伏区电气安装工程施工质量验收与评定范围划分表

工程编号
工程项目名称
性质
验收单位及验评范围
表号
备注
单位工程
分部工程
分项工程
施工单位
监理单位
设计单位
业主项目部
启委会验收组
班组
施工队
项目部
公司
1

光伏方阵安装

√
√
√
√
√

1

子方阵支架及组件安装

√

√

√

1
基础检查划线
主要
√
√
√

√

表7.1-1
每子阵为一分项

2
支架安装
主要
√
√
√

√

表7.1-2
每子阵为一分项

3
支架防腐

√

√

表7.1-3
每子阵为一分项

4
光伏组件安装

√
√
√

√

表7.1-4
每子阵为一分项

2

子方阵电气安装
主要

√

√

√

Q/CSG表2-5

1
电缆分接箱及数据采集柜安装

√
√
√

√

√
Q/CSG表2-4.3-1
Q/CSG表2-4.3-2
每台为一分项

2
逆变器安装

√
√
√

√

√
Q/CSG表2-5.2.1
每台为一分项

3
箱式变压器安装

√
√
√

√

√
Q/CSG表2-5.1.1
每台为一分项

4
接地装置安装

√
√
√

√

Q/CSG表2-8.2.1
每个电压等级区域为一分项
2

全站电缆施工

✔
✔
✔
✔
✔
Q/CSG表2-7

1

电缆管配制及敷设

✔

✔

Q/CSG表2-7.1

1
电缆管配制及敷设

✔
✔
✔

✔

Q/CSG表2-7.1.1
每个电压等级区域为一分项

2

电缆支架安装

✔

✔

Q/CSG表2-7.2

1
电缆支架安装

✔
✔
✔

✔

Q/CSG表2-7.2.1
每个电压等级区域为一分项

3

电缆敷设

✔

✔

Q/CSG表2-7.3

1
电缆敷设

✔
✔
✔

✔

✔
Q/CSG表2-7.3.1
每个电压等级区域为一分项

2
光缆敷设

✔
✔
✔

✔

✔
Q/CSG表2-7.3.2
每个电压等级区域为一分项

3
直埋电缆敷设

✔
✔
✔

✔

Q/CSG表2-7.3.3
每根电缆为一分项

4

电力电缆终端及中间接头制作安装

✔

✔

Q/CSG表2-7.4

1
电力电缆终端制作及安装

✔
✔
✔

✔

✔
Q/CSG表2-7.4.1
10kV以下每个电压等级为一分项，10kV每根为一分项, 10kV以上每接头/终端为一分项

2
电力电缆中间接头制作安装

✔
✔
✔

✔

✔
Q/CSG表2-7.4.2
每个接头为一个分项

5

控制电缆终端制作安装

✔

✔

Q/CSG表2-7.5

1
控制电缆终端制作安装

✔
✔
✔

✔

Q/CSG表2-7.5.1
每个电压等级区域为一分项

6

35kV及以上电压等级电缆线路

✔

✔

Q/CSG表2-7.6

1
35kV及以上电压等级电缆线路敷设
主要
✔
✔
✔

✔

✔
Q/CSG表2-7.6.1
每根为一个分项

7

电缆防火与阻燃

✔

✔

Q/CSG表2-7.7

1
电缆防火与阻燃
主要
✔
✔
✔

✔

✔
Q/CSG表2-7.7.1
每个电压等级区域为一分项
3

接地装置安装

✔
✔
✔
✔
✔
Q/CSG表2-8

1

接地装置安装

✔

✔

Q/CSG表2-8.2

1
接地装置安装
主要
✔
✔
✔

✔

✔
✔
Q/CSG表2-8.2.1
每个电压等级区域为一分项

注：1分部子方阵支架及组件安装，南方电网公司无表式。我公司引用中电投《光伏发电站施工质量检查及验收规程》并付后报验。
