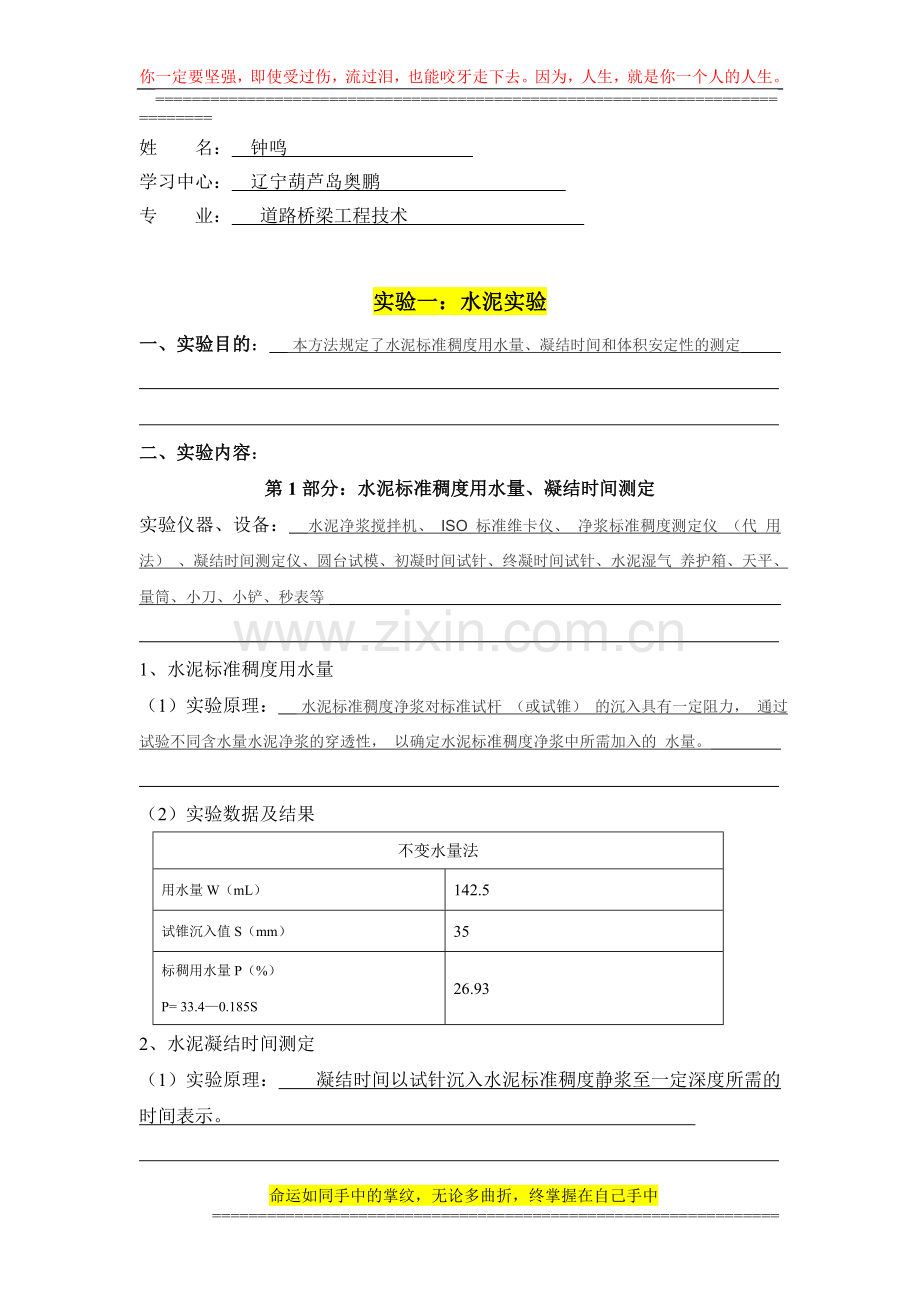

大工14秋《道桥工程实验（一）》实验报告.doc

<p>姓 &nbsp; &nbsp;名： &nbsp;钟鸣 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
学习中心： &nbsp;辽宁葫芦岛奥鹏 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
专 &nbsp; &nbsp;业： &nbsp; 道路桥梁工程技术 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

实验一：水泥实验
一、实验目的： &nbsp;&nbsp;本方法规定了水泥标准稠度用水量、凝结时间和体积安定性的测定 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
二、实验内容：
第1部分：水泥标准稠度用水量、凝结时间测定
实验仪器、设备： &nbsp;水泥净浆搅拌机、 ISO 标准维卡仪、 净浆标准稠度测定仪 （代 用法） 、凝结时间测定仪、圆台试模、初凝时间试针、终凝时间试针、水泥湿气 养护箱、天平、量筒、小刀、小铲、秒表等&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
1、水泥标准稠度用水量
（1）实验原理： &nbsp;&nbsp;水泥标准稠度净浆对标准试杆 （或试锥） 的沉入具有一定阻力， 通过试验不同含水量水泥净浆的穿透性， 以确定水泥标准稠度净浆中所需加入的 水量。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
（2）实验数据及结果
不变水量法
用水量W（mL）
142.5
试锥沉入值S（mm）
35
标稠用水量P（%）
P= 33.4—0.185S
26.93
2、水泥凝结时间测定
（1）实验原理： &nbsp; &nbsp;凝结时间以试针沉入水泥标准稠度静浆至一定深度所需的时间表示。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

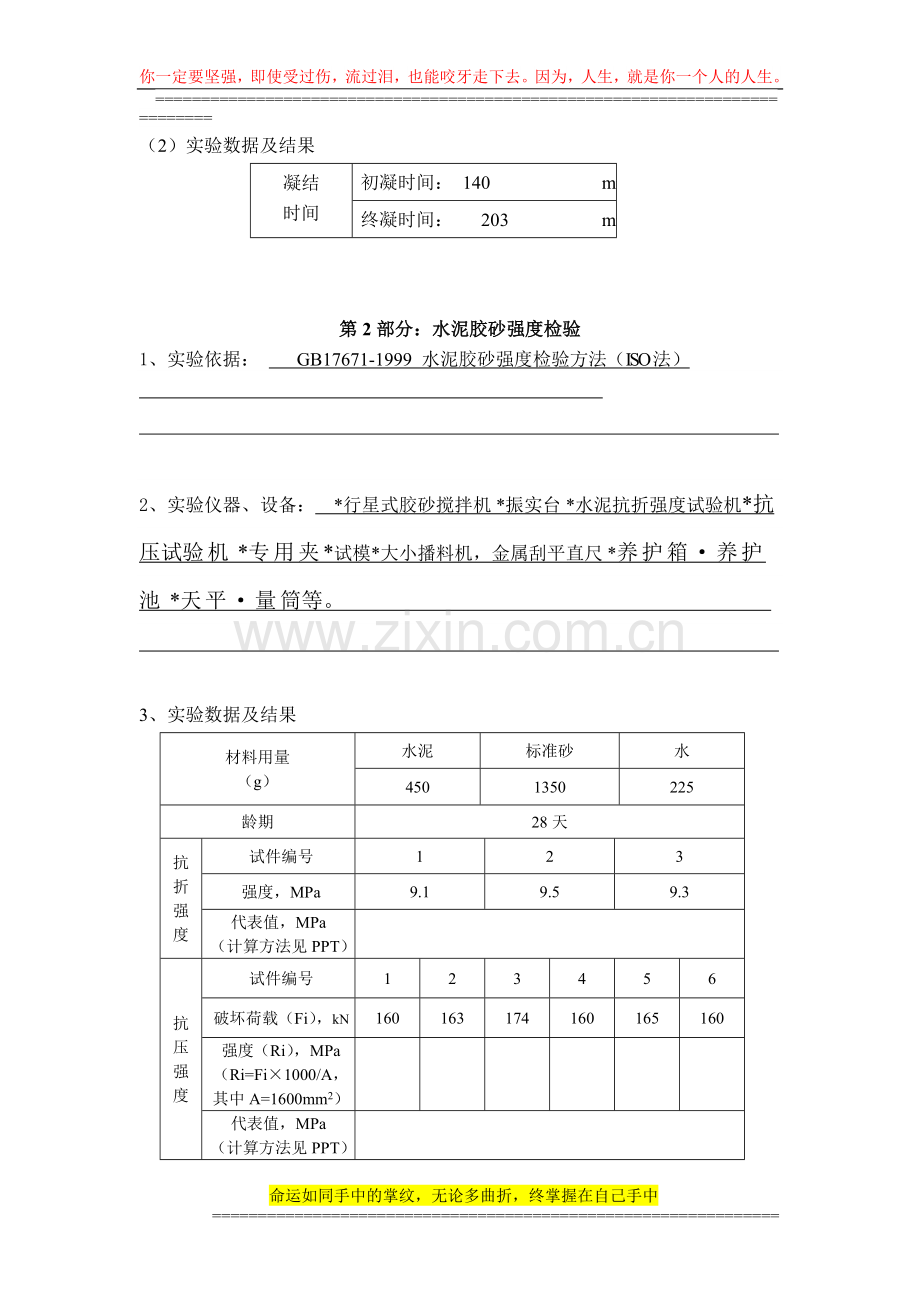

（2）实验数据及结果
凝结
时间
初凝时间： 140 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;min
终凝时间： &nbsp; 203 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;min

第2部分：水泥胶砂强度检验
1、实验依据： &nbsp; &nbsp;GB17671-1999&nbsp;&nbsp;水泥胶砂强度检验方法（ISO法）
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

2、实验仪器、设备： &nbsp;*行星式胶砂搅拌机&nbsp;*振实台&nbsp;*水泥抗折强度试验机*抗压试验机&nbsp;*专用夹*试模*大小播料机，金属刮平直尺&nbsp;*养护箱·养护池&nbsp;*天平·量筒等。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

3、实验数据及结果
材料用量
（g）
水泥
标准砂
水
450
1350
225
龄期
28天
抗折强度
试件编号
1
2
3
强度，MPa
9.1
9.5
9.3
代表值，MPa
（计算方法见PPT）

抗压强度
试件编号
1
2
3
4
5
6
破坏荷载（Fi），kN
160
163
174
160
165
160
强度（Ri），MPa
（Ri=Fi×1000/A，其中A=1600mm2）

代表值，MPa
（计算方法见PPT）

水泥检验项目合格性评定：
（1）水泥的凝结时间是否符合要求，是如何判定的？
&nbsp; &nbsp; &nbsp;水泥的凝结时间符合要求，因为国标规定：硅酸盐水泥的初凝时间不得早于45min，终凝时间不得迟于6h30min；普通硅酸盐水泥初凝时间不得早于45min，终凝时间不得迟于10h。
（2）水泥胶砂强度是否符合要求，是如何判定的？
&nbsp;&nbsp;水泥的胶砂强度检验必须符合要求，检验合格此批水泥才能出厂。
&nbsp;判定：水泥胶砂强度是否符合要求即检验结果是否符合规定值，
符合规定值就为合格水泥，否则就只能降低等级或为不合格水泥。

实验二：混凝土实验
一、实验目的： &nbsp; 1.熟悉混凝土的技术性质和成型养护方法；
2.掌握混凝土拌合物工作性的测定和评定方法；
3.通过检验混凝土的立方体抗压强度，掌握有关强度的评定方法。
二、配合比信息：
1．基本设计指标
（1）设计强度等级 &nbsp; &nbsp;C30 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
（2）设计砼坍落度 &nbsp; 30-50mm &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
2．原材料
（1）水泥：种类 &nbsp; &nbsp;PC &nbsp; &nbsp; &nbsp;强度等级 32.5MPa &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
（2）砂子：种类 &nbsp; &nbsp; 河沙 &nbsp; &nbsp; 细度模数 &nbsp; &nbsp; 2.6 &nbsp; &nbsp; &nbsp;
（3）石子：种类 &nbsp; &nbsp;碎石 &nbsp; &nbsp; &nbsp;粒 &nbsp; &nbsp;级 &nbsp; &nbsp;5-31.5mm连续级配 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
（4）水： &nbsp; &nbsp;洁净的淡水或蒸馏水 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
3．配合比：(kg/m3)
材料
水泥
砂
碎石
水
水灰比
砂率
1m3用量(kg)
475
600
1125
200
0.42
35%
称量精度
±0.5%
±1%
±1%
±0.5%
--
--
15L用量(kg)
7.125
9.0
16.875
3
0.42
35%

三、实验内容：
第1部分：混凝土拌合物工作性的测定和评价
1、实验仪器、设备：行星式胶砂搅拌机、振实台、水泥抗折强度试验机、水泥 抗压试验机、专用抗压夹具、胶砂标准试模、大小播料器、金属刮平直尺、养护 箱、养护池、天平、量筒。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

2、实验数据及结果
工作性参数
测试结果
坍落度，mm
40mm
粘聚性
良好
保水性
良好

第2部分：混凝土力学性能检验
1、实验仪器、设备：电子称、量筒、坍落度筒、拌铲、小铲、捣棒、拌合板、金属底板等用具。
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
2、实验数据及结果
试件编号
1#
2#
3#
破坏荷载F，kN
713.5
864.0
870.2
抗压强度，MPa
其中（，A=22500mm2）
31.7
38
38.7
抗压强度代表值，MPa
38.4

四、实验结果分析与判定：
（1）混凝土拌合物工作性是否满足设计要求，是如何判定的？
&nbsp; &nbsp; &nbsp;坍落度为 40mm，，在 30-50mm 标准范围内，混凝土拌合物的粘聚性、保水 性良好，满足设计要求。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
（2）混凝土立方体抗压强度是否满足设计要求。是如何判定的？
&nbsp; &nbsp; &nbsp;抗压强度代表值为 38.4 MPa，满足适配强度 38.2 MPa。 &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;

实验三：水准测量实验
一、实验目的：
(1)掌握普通水准测量方法，熟悉记录、计算和检核。
&nbsp;(2)熟悉水准路线的布设形式
二、实验原理：
&nbsp; 水准测量原理是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高&nbsp;程。
三、实验内容：
1、实验仪器、工具：水准仪1台套、水准尺1对、尺垫1对、记录板
1个。&nbsp;
2、水准仪的操作程序：(1)做闭合的水准路线测量(即由某一已知水准点开始，经过若干转点、临时水准点再回到原来的水准点)或附合水准路线测量(即由某一已
知水准点开始，经过若干转点、临时水准点后到达另一巳知水准点)， (2)
观测精度符合要求后，根据观测结果进行水准路线高差闭合差的调整和高程计算

3、实验数据及结果
水准测量记录表
测站
编号
点号
后尺下丝
前尺下丝
标尺读数
后尺—前尺
高差
中数
高差
改正
高程
后尺上丝
前尺上丝
后视距
前视距
后尺
前尺
视距差
∑d
1

（3）
（6）
（15）
（18）

13.650

1.234
0.960
0.274

2

1.262
0.22
2.441
2.441

12.455

0.823
1.442
-0.619

3

2.338
1.076
1.262
1.263

14.330

1.638
1.166
0.472

4

1.409
1.272
0.137
0.136

13.210

1.135
1.257
-0.122

13.650
注：表中相关数据计算公式需参考相关文献《测量学》或辅导资料三。

实验四：全站仪的认识与使用
一、全站仪的特点：
&nbsp;（1）采用同轴双速制、微动机构，使照准更加快捷、准确。
&nbsp;&nbsp;&nbsp;（2）控制面板具有人机对话功能。控制面板由键盘和显示屏组成。除照准以外的各种测量功能和参数均可通过键盘来实现。仪器的两侧均有控制面板，
操作十分方便。&nbsp;
（3）设有双向倾斜补偿器，可以自动对水平和竖直方向进行修正，以消除竖轴倾斜误差的影响。
&nbsp;&nbsp;&nbsp;（4）机内设有测量应用软件，可以方便地进行三维坐标测量、导线测量、对边测量、悬高测量、偏心测量、后方交会、放样测量等工作。
二、全站仪的构造：
&nbsp; 全站仪基本结构与传统经纬仪类似，主要可以分为：
&nbsp;
基座、照准部、永远镜、电子测距系统、电子测角部分、外部判读部分
--显示屏、电池
&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;
三、全站仪的测量结果：
测量项目
测试结果
角度测量
760mmHg
距离测量
27.54M
坐标测量
5cm
