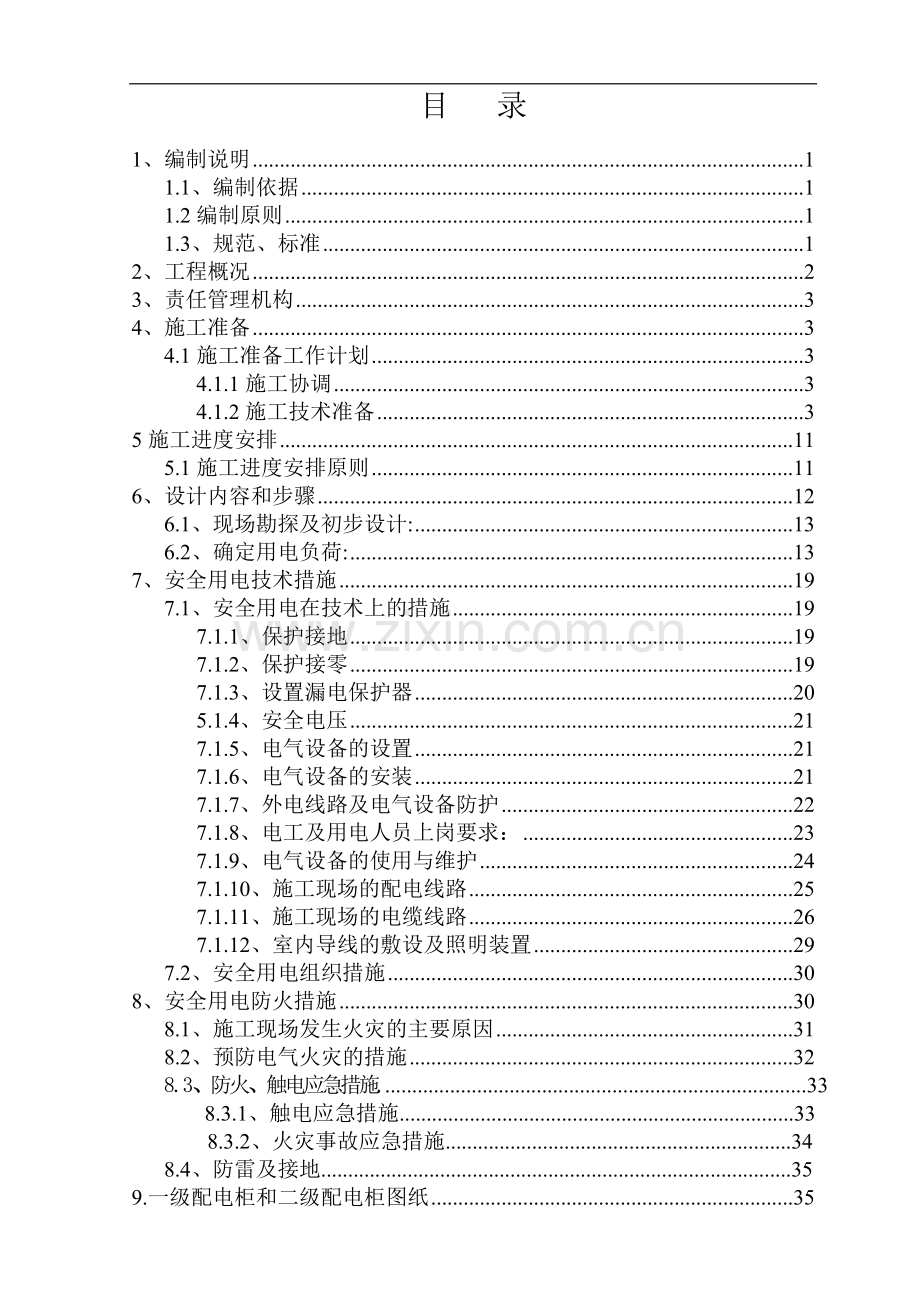

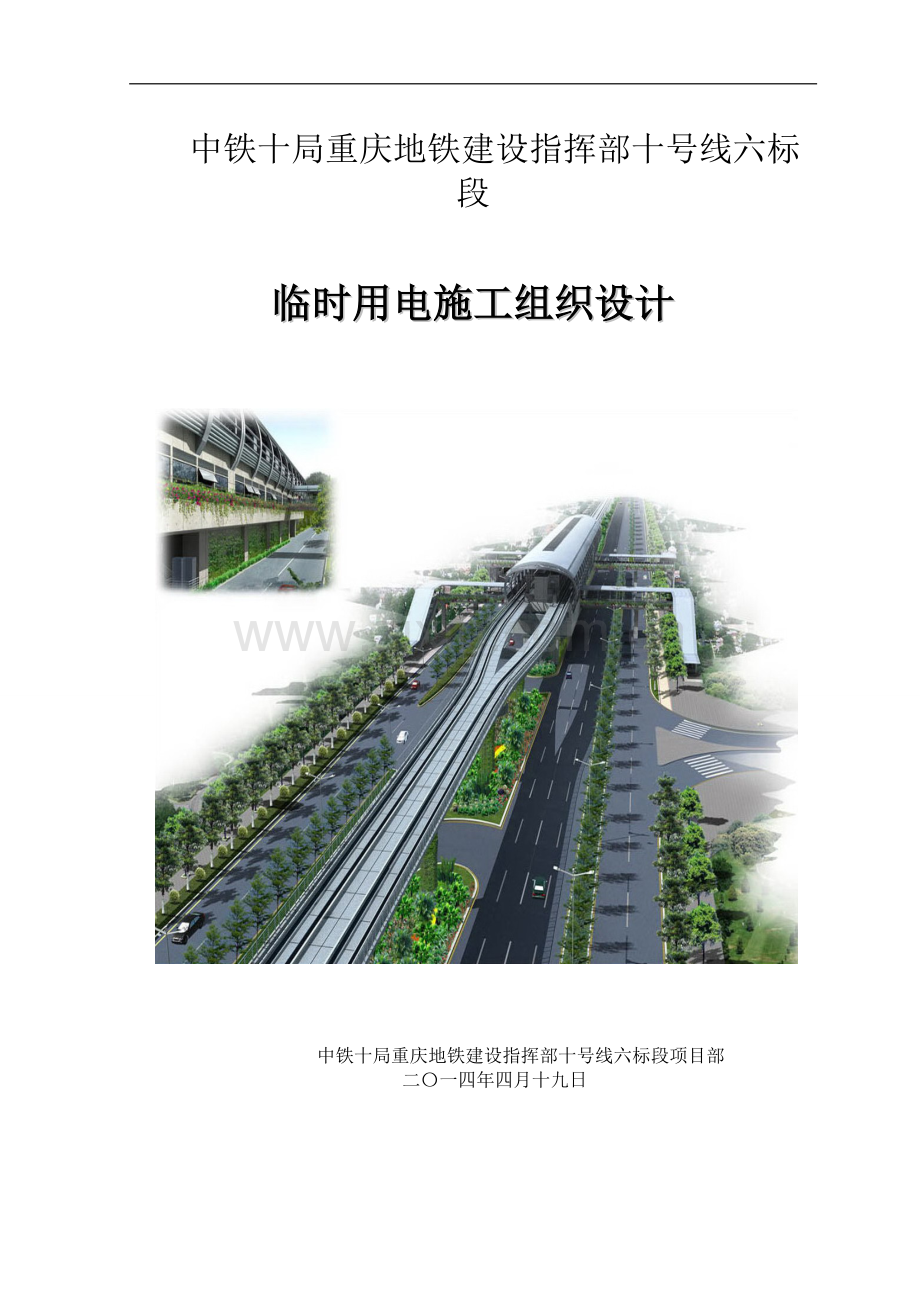

中铁十局重庆地铁建设指挥部十号线六标段临时用电施工组织设计 中铁十局重庆地铁建设指挥部十号线六标段项目部二一四年四月十九日 目 录1、编制说明11.1、编制依据11.2编制原则11.3、规范、标准12、工程概况23、责任管理机构34、施工准备34.1施工准备工作计划34.1.1施工协调34.1.2施工技术准备35施工进度安排115.1施工进度安排原则116、设计内容和步骤126.1、现场勘探及初步设计:136.2、确定用电负荷:137、安全用电技术措施197.1、安全用电在技术上的措施197.1.1、保护接地197.1.2、保护接零197.1.3、设置漏电保护器205.1.4、安全电压217.1.5、电气设备的设置217.1.6、电气设备的安装217.1.7、外电线路及电气设备防护227.1.8、电工及用电人员上岗要求：237.1.9、电气设备的使用与维护247.1.10、施工现场的配电线路257.1.11、施工现场的电缆线路267.1.12、室内导线的敷设及照明装置297.2、安全用电组织措施308、安全用电防火措施308.1、施工现场发生火灾的主要原因318.2、预防电气火灾的措施32 8.3、防火、触电应急措施.33 8.3.1、触电应急措施.33 8.3.2、火灾事故应急措施.34 8.4、防雷及接地.359.一级配电柜和二级配电柜图纸35临时用电施工组织设计1、编制说明1.1、编制依据国家主席令第91号中华人民共和国建筑法国务院令第279号建设工程质量管理条例建设部建建【2000】142号房屋建筑工程和市政基础设施工程竣工验收管理暂行规定建设部令第81号实施工程建设强制性标准监督规定住房和城乡建设部令第2号房屋建筑工程和市政基础设施工程竣工验收备案管理办法建设部令2010年第5号房屋建筑和市政基础设施工程质量监督管理规定鄂建【2011】79号湖北省房屋建筑和市政基础设施工程质量监督管理暂行办法其它有关的法律、法规、规章和规范性文件。1.2编制原则在充分研究本标段施工合同及施工设计图纸，认真勘踏工地现场的基础上，应用先进合理、经济可行的方案；确保工程质量、工期及安全生产要求；充分考虑环境保护、文物保护、文明施工，城市生活秩序等要求，确保项目顺利建设；1.3、规范、标准 低压配电设计规范GB50054-2011中国建筑工业出版社 建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社 通用用电设备配电设计规范GB50055-2011中国建筑工业出版社 供配电系统设计规范GB50052-2009中国建筑工业出版社 施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社 建筑施工安全检查标准JGJ59-20112、工程概况 重庆市轨道交通十号线六标段工程为环山公园T3航站楼段，线路正线全长6.498km，起止里程K24+597.86K31+339.11，出入线全长约2km。本标段有车站1座，为高架站；地下段隧道2座；高架桥6座；区间变电所1座。其中地下段长度为1030m，高架线长度为7468m。环山公园站长河站区间高架，起讫里程为CK25+125.431 CK25+930.931，全长805.5米。全桥共25跨，上部结构采用预应力混凝土简支箱梁，主要跨径布置为35m、30m，桥墩采用花瓣式板墩，下部结构采用钻孔灌注桩和挖孔桩，桥梁宽度双线为10.6m，单线为5.9m。长河站设计范围在K25+930.931K26+90.931里程范围内，车站中心里程为K26+10.931，车站外包总长163m。包括十号线车站主体、附属部分的建筑、结构、动力照明、通风空调、给排水及消防等专业的设计。站厅-站厅的换乘通道本次实施到下穿十号线车站以外的部位，其余与十五号线的换乘通道由十五号线实施。长河站T3航站楼站区间高架部分（除道岔桥外），起止里程为K26+275.836 K31+081.830，区间高架段总长4805.994米；另外左线起止里程为K26+915.836 K28+119.349，长1203.513米。3、责任管理机构项目经理部成立以项目经理为首的临时用电责任管理机构，把目标值层层分解到各部门、各作业队、各班组直至各操作工人，建立健全安全质量保证体系，开展方针目标管理。临时用电责任管理机构体系实行四级管理：详见图3-1临时用电责任管理机构体系框图。图3-1 临时用电责任管理机构体系框图4施工准备4.1施工准备工作计划4.1.1施工协调施工协调部门与当地电力部门协调，解决工地施工用电事宜及变压器安装位置。4.1.2施工技术准备施工测量施工前先放出用电线路的走向，在线路需高架位置放出每根电线杆的位置，电线杆的间距按30m计，线路走向与施工围走向挡相符。 主要人员配置 工点一：环山公园地下段 主要用电施工设备计划表序号机械名称规格型号单台功率（Kw）需要台数用电功率（Kw）说 明1电焊机BX3-400321322工地照明1883空压机20m3/min1603480合计520注：1、同时系数为0.7时，Qe=520Kw0.7/0.95383KVA。工点二：长河站主要用电施工设备计划表序号机械名称规格型号单台功率（Kw）需要台数用电功率（Kw）说 明1冲击钻机7553752电焊机BX3-400322323工地照明1664泥浆泵225110合计523注：1、同时系数为0.7时，Qe=523Kw0.7/0.95400KVA。工点三：项目经理部主要用电施工设备计划表序号机械名称规格型号单台功率需要用电功率说明（Kw）台数（Kw）1抽水机7.52152混凝土搅拌站HZS12022012203套丝机428钢筋加工用4电焊机BX3-40032154805钢筋切断机GQ4054206钢筋弯曲机GW407.54307钢筋调直机52108工地照明1889生活用电112010混凝土搅拌站HZS75150115011冲击钻机75322512泥浆泵22366合计1352注：1、同时系数为0.7时，Qe=1352Kw0.7/0.9996KVA。工点四：二工区驻地 主要用电施工设备计划表序号机械名称规格型号单台功率（Kw）需要台数用电功率（Kw）说 明1冲击钻机7553752套丝机GSJ40414钢筋加工3电焊机BX3-4003241284钢筋切断机GQ405155钢筋弯曲机GW407.517.56钢筋调直机5157工地照明110108生活用电11209人行电梯1044010塔吊60530011泥浆泵225110合计994.5注：1、同时系数为0.7时，Qe=994.5Kw0.7/0.95733KVA。工点五：正线区间双线1主要用电施工设备计划表序号机械名称规格型号单台功率（Kw）需要台数用电功率（Kw）说 明1塔吊6053002套丝机GSJ40414钢筋加工3电焊机BX3-4003241284钢筋切断机GQ405155钢筋弯曲机GW407.517.56钢筋调直机5157工地照明110108人行电梯10550合计509.5 注：1、同时系数为0.7时，Qe=509.5Kw0.7/0.95375KVA。工点六：四工区驻地 主要用电施工设备计划表序号机械名称规格型号单台功率（Kw）需要台数用电功率（Kw）说 明1空压机20m3/min16034802套丝机GSJ40414钢筋加工3电焊机BX3-4003241284钢筋切断机GQ405155钢筋弯曲机GW407.517.56钢筋调直机5157工地照明1668生活用电1120合计759.5注：1、同时系数为0.7时，Qe=759.5Kw0.7/0.95560KVA。工点七：正线区间双线2主要用电施工设备计划表的序号机械名称规格型号单台功率（Kw）需要台数用电功率（Kw）说 明1冲击钻机7553752套丝机GSJ40414钢筋加工3电焊机BX3-4003241284钢筋切断机GQ405155钢筋弯曲机GW407.517.56钢筋调直机5157工地照明110108泥浆泵225110合计644.5 注：1、同时系数为0.7时，Qe=644.5Kw0.7/0.95475KVA。工点八：三工区驻地 主要用电施工设备计划表序号机械名称规格型号单台功率（Kw）需要台数用电功率（Kw）说 明1冲击钻机7532252套丝机GSJ40414钢筋加工3电焊机BX3-4003241284钢筋切断机GQ405155钢筋弯曲机GW407.517.56钢筋调直机5157工地照明115158生活用电11209人行电梯1055010塔吊60530011泥浆泵22366合计920.5注：1、同时系数为0.7时，Qe=920.5Kw0.7/0.95679KVA。 4.1.3变压器选择序号位置功率KVA供电范围用途计划用电时间(起止时间)1环山公园地下段400K24+592-K25+149隧道工程、照明工程2014.6.1-2016.62长河站400K25+149-K26+109桩基工程2014.6.1-2016.63项目经理部630和400K26+109-K26+951项目办公、搅拌站、钢筋场地2014.6.1-2017.44二工区驻地两台400K26+951-K27+700办公、桩基工程2014.6.1-2016.85正线区间双线1630K27+700-K28+700桩基工程2014.6.1-2016.66正线区间双线2630K28+700-K30+300桩基工程2014.6.1-2016.67三工区驻地630K30+300-K31+326办公、桩基工程、2014.6.1-2016.88四工区驻地两台500出人线隧道洞口办公、隧道工程2014.6.1-2016.8表41临时用电管理采购人员配置表序号姓名职务职责1魏泽文项目部经理负责全面协调、联系、处理等各项工作2贾磊项目部总工负责施工方案的编制、落实、检查工作。3李志金安质部部长负责施工安全、质量工作4马学岩现场施工员负责施工现场协调工作5王仁军物机部部长负责所需物资的供给6刘炎绅机械工程师负责机械设备的调配7阮光全工程部部长协助总负责施工方案的编制、落实.检查9周宗平专业电工技师负责施工方案的实施主要仪器、设备物资表4-2表4-2主要仪器、设备物资表序号仪器设备名称规格型号单位数量备注1万用表RD9205A台12兆欧表/台13压线钳/把14电工工具/套15配电柜1级个126配电柜2级个22配电柜3级个60主要施工机械设备配备见表4-3表4-3主要施工机械、设备配置表序号机械名称规格型号单位数量备注1变压器630、400KVA套22吊车25t台13挖机台15施工进度安排5.1施工进度安排原则施工临时用电在开工前先进行架通，以保证施工所需用电能够正常得到供应，个别无法架通的地方但急需开工处可考虑用发电机进行供电。6、设计内容和步骤6.1、现场勘探及初步设计:(1) 本工程所在施工现场范围内的管线见附表。(2)现场采用380V低压供电，采用三相五线制TN-S接零保护系统供电。(3根据施工现场用电设备布置情况，总箱进线采用导线空气明敷敷设，干线采用空气明敷敷设，用电器导线采用空气明敷敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。6.2、确定用电负荷K1+320处 变压器：、计算各用电设备负荷电箱编号序号用电单位名称设备容量设备台数设备总容量需要系数COS计算负荷需要电流铝芯电缆截面PC(KW)IC(A)(kw)(kw)KXP11电焊机2851400.90.7126191.4 191.4 120x3+70x22K=1126.0 191.4 、选择变压器及线路截面:变压器容量计算公式如下： 其中： P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。经过计算得到 P0 =1.05126.0/0.75=176.4kVA。根据计算的变压器容量，经查“常用电力变压器性能”表得：应选择400KVA变压器，它的容量为400KVA176.4kVA能够满足要求。、选择导线截面：根据施工总平面布置图分配接1个一级配电箱：一级配电箱P1：电焊机3台、空压机2台，照明6台。用于暗挖段S=84kw I=114.9A查低压铝芯电缆载流表后，选用120mm23+70 mm22聚氯乙烯塑料绝缘铝芯电线300米，可以满足要求。 、计算各用电设备负荷电箱编号序号用电单位名称设备容量设备台数设备总容量需要系数COS计算负荷需要电流铝芯电缆截面PC(KW)IC(A)(kw)(kw)KXP21泥浆泵222440.850.837.456.8 208.8 150x3+95x22对焊机10011000.850.885.0 129.1 3卷扬机4140.850.83.4 5.2 4钢筋弯曲机4280.350.42.8 4.3 5钢筋切断机4280.250.62.0 3.0 6砂轮机3260.20.51.21.8 7水泵3130.20.50.60.9 8照明灯110100.50.957.6 P39冲击式钻机451450.90.740.561.5 94.0 70x3+35x210泥浆泵221220.850.818.728.4 11潜水泵2.212.20.850.81.9 2.8 12照明1110.50.90.50.8 13捣固棒1.511.50.20.50.30.5 14K=1137.4 208.8 、选择变压器及线路截面: 变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 =1.05137.4/0.75=192.4kVA。根据计算的变压器容量，经查“常用电力变压器性能”表得：应选择400KVA变压器，它的容量为400KVA192.4kVA能够满足要求。、选择导线截面：根据施工总平面布置图分配接2个一级配电箱：一级配电箱P2：接水泵，对焊机，等其他用电设备，位于明挖段。S=44+100+4+8+8+6+3+10=183kw I=208.8A查低压铝芯电缆载流表后，选用150mm2x3+95mm2x2聚氯乙烯塑料绝缘铝芯电线80米，可以满足要求。一级配电箱P3:接冲击式钻机，泥浆泵,潜水泵,照明,捣固棒，位于高架桥2#墩附近。K25+155处设置一台400KVA变压器：S=45+22+2.2+1+1.5=71.7kw I=94.0A查低压铝芯电缆载流表后，选用50mm23+25 mm22聚氯乙烯塑料绝缘铝芯电线700米，可以满足要求。 、计算各用电设备负荷电箱编号序号用电单位名称设备容量设备台数设备总容量需要系数COS计算负荷需要电流铝芯电缆截面PC(KW)IC(A)(kw)(kw)KXP41冲击式钻机451450.90.740.561.5 94.0 70x3+35x22泥浆泵221220.850.818.728.4 3潜水泵2.212.20.850.81.9 2.8 4照明1110.50.90.50.8 5捣固棒1.511.50.20.50.30.5 P56冲击式钻机451450.90.740.561.5 94.0 70x3+35x27泥浆泵221220.850.818.728.4 8潜水泵2.212.20.850.81.9 2.8 9照明1110.50.90.50.8 10捣固棒1.511.50.20.50.30.5 P611钢筋切断机5.52110.60.76.610.0 161.0 120x3+70x212钢筋弯曲机3260.60.73.65.5 13交流电焊机6.62639.720.350.413.9 21.1 14闪光对焊机10022000.350.770106.4 15空气压力机18.52370.250.69.3 15.1 16手提切割机1.122.20.20.50.4 0.7 17照明1220.50.911.5 18空调2240.30.81.21.8 P719冲击式钻机451450.90.740.561.5 94.0 70x3+35x220泥浆泵221220.850.818.728.4 21潜水泵2.212.20.850.81.9 2.8 22照明1110.50.90.50.8 23捣固棒1.511.50.20.50.30.5 P824冲击式钻机451450.90.740.561.5 94.0 70x3+35x225泥浆泵221220.850.818.728.4 26潜水泵2.212.20.850.81.9 2.8 27照明1110.50.90.50.8 28捣固棒1.511.50.20.50.30.5 29K=1353.5 537.0 、选择变压器及线路截面: 变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 =1.05353.5/0.75=494.9kVA。根据计算的变压器容量，经查“常用电力变压器性能”表得：应选择630KVA变压器，它的容量为630KVA494.9kVA能够满足要求。、选择导线截面：根据施工总平面布置图分配接5个一级配电箱：一级配电箱P4：接冲击式钻机，泥浆泵,潜水泵,照明,捣固棒。位于暗挖段人防段S=45+22+2.2+1+1.5=71.7kw I=94.0A查低压铝芯电缆载流表后，选用50mm23+25 mm22聚氯乙烯塑料绝缘铝芯电线510米，可以满足要求。一级配电箱P5：接冲击式钻机，泥浆泵,潜水泵,照明,捣固棒，位于18#墩附近S=45+22+2.2+1+1.5=71.7kw I=94.0A查低压铝芯电缆载流表后，选用50mm23+25 mm22聚氯乙烯塑料绝缘铝芯电线400米，可以满足要求。一级配电箱P6：接钢筋切断机，钢筋弯曲机，交流电焊机，闪光对焊机，空气压力机，手提切割机，照明，空调，位于车站附近。K25+155处 400KVA变压器：S=11+6+39.72+200+37+2.2+2+4=301.92kw I=161.0A查低压铝芯电缆载流表后，选用95mm23+50 mm22聚氯乙烯塑料绝缘铝芯电线285米，可以满足要求。 一级配电箱P7：接冲击式钻机，泥浆泵,潜水泵,照明,捣固棒，用于高架桥长河车站附近 S=45+22+2.2+1+1.5=71.7kw I=94.0A查低压铝芯电缆载流表后，选用用50mm23+25 mm22聚氯乙烯塑料绝缘铝芯电线50米，可以满足要求。 一级配电箱P8：接冲击式钻机，泥浆泵,潜水泵,照明,捣固棒，位于高架段区间T3航站高架8#墩位 S=45+22+2.2+1+1.5=71.7kw I=94.0A查低压铝芯电缆载流表后，选用50mm23+25 mm22聚氯乙烯塑料绝缘铝芯电线360米，可以满足要求。 、计算各用电设备负荷电箱编号序号用电单位名称设备容量设备台数设备总容量需要系数COS计算负荷需要电流铝芯电缆截面PC(KW)IC(A)(kw)(kw)KXP91冲击式钻机451450.90.740.561.5 109.6 70x3+35x22泥浆泵221220.850.818.728.4 3潜水泵2.212.20.850.81.872.8 4照明1220.50.911.5 5捣固棒1.5230.20.50.60.9 6交流电焊机6.62213.240.350.44.6347.0 7空气压力机18.5118.50.250.64.6257.0 8手提切割机1.111.10.20.50.220.3 P102泥浆泵221220.850.818.728.4 48.1 50x3+25x23潜水泵2.212.20.850.81.872.8 4照明1220.50.911.5 5捣固棒1.5230.20.50.60.9 6交流电焊机6.62213.240.350.44.6347.0 7空气压力机18.5118.50.250.64.6257.0 8手提切割机1.111.10.20.50.220.3 P119冲击式钻机451450.90.740.561.5 105.6 70x3+35x210泥浆泵221220.850.818.728.4 11潜水泵2.212.20.850.81.872.8 12照明1220.50.911.5 13捣固棒1.511.50.20.50.30.5 14交流电焊机6.6216.620.350.42.3173.5 15空气压力机18.5118.50.250.64.6257.0 16手提切割机1.111.10.20.50.220.3 P1217冲击式钻机451450.90.740.561.5 105.6 70x3+35x218泥浆泵221220.850.818.728.4 19潜水泵2.212.20.850.81.872.8 20照明1220.50.911.5 21捣固棒1.511.50.20.50.30.5 22交流电焊机6.6216.620.350.42.3173.5 23空气压力机18.5118.50.250.64.6257.0 24手提切割机1.111.10.20.50.220.3 25K=1242.9 369.0 、选择变压器及主线截面: 变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。 经过计算得到 P0 =1.05242.9/0.75=340.06kVA。根据计算的变压器容量，经查“常用电力变压器性能”表得：应选择400KVA三相电力变压器，它的容量为400KVA381.22KVA能够满足要求。、选择支线导线截面：根据施工总平面布置图分配接3个一级配电箱：一级配电箱P9：接冲击式钻机，泥浆泵,潜水泵,照明,捣固棒，交流电焊机，空气压力机，手提切割机。位于暗挖段附近。S=90+44+4.4+2+3+13.24+18.5+1.1=176.24kw I=207.0A查低压铝芯电缆载流表后选用150mm23+95 mm22聚氯乙烯塑料绝缘铝芯电线450米，可以满足要求。一级配电箱P10：接冲击式钻机，泥浆泵,潜水泵,照明,捣固棒，交流电焊机，空气压力机，手提切割机。用于高架桥14#墩附近。S=15+22+2.2+2+1.5+6.62+18.5+1.1=98.92kw I=107.5A查低压铝芯电缆载流表后选用70mm23+35 mm22聚氯乙烯塑料绝缘铝芯电线450米，可以满足要求。一级配电箱P11：接冲击式钻机，泥浆泵,潜水泵,照明,捣固棒，交流电焊机，空气压力机，手提切割机，位于T航站22号墩附近。S=15+22+2.2+2+1.5+6.62+18.5+1.1=98.92kw I=107.5A查低压铝芯电缆载流表后选用70mm23+35 mm22聚氯乙烯塑料绝缘铝芯电线460米，可以满足要求。7、安全用电技术措施安全用电技术措施包括，安全用电在技术上所采取的措施和为了保证安全用电和供电的可靠性在组织上所采取的各种措施。7.1、安全用电在技术上的措施7.1.1、保护接地保护接地指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接，保护接地电阻不大于4。7.1.2、保护接零保护接零指在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，本工程采用TN-S系统。施工时除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出。当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。7.1.3、设置漏电保护器施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能。开关箱中必须设置漏电保护器，施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作。漏电保护器的选择应符合先行国家标准剩余电流动作保护器的一般要求GB 6829和漏电保护器安全和运行的要求GB 13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品，或选用辅助电源故障时能自动断开的辅
