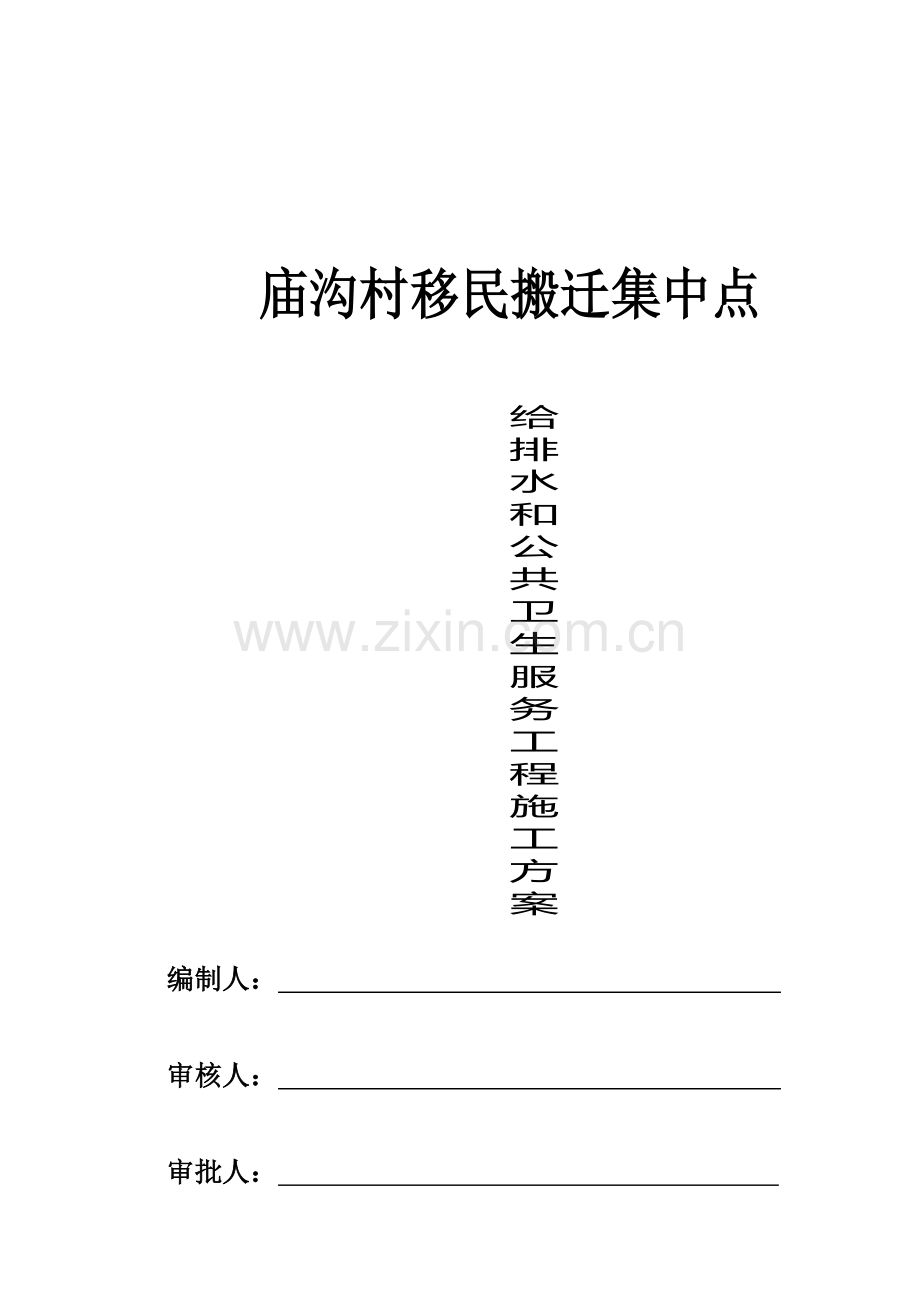

庙沟村移民搬迁集中点

给
排
水
和
公
共
卫
生
服
务
工
程
施
工
方
案

编制人：

审核人：

审批人：

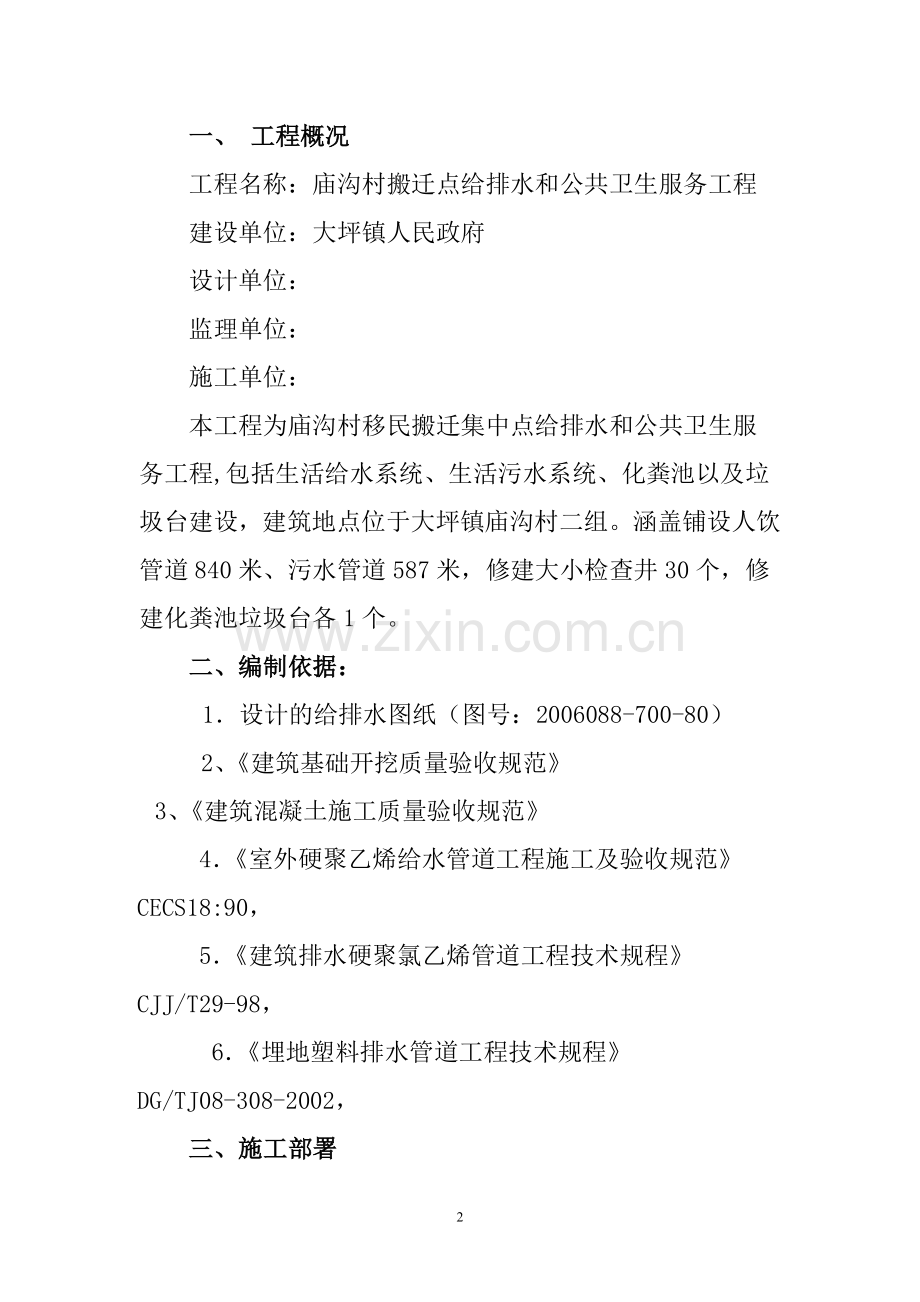

一、 工程概况
工程名称：庙沟村搬迁点给排水和公共卫生服务工程
建设单位：大坪镇人民政府
设计单位：
监理单位：
施工单位：
本工程为庙沟村移民搬迁集中点给排水和公共卫生服务工程,包括生活给水系统、生活污水系统、化粪池以及垃圾台建设，建筑地点位于大坪镇庙沟村二组。涵盖铺设人饮管道840米、污水管道587米，修建大小检查井30个，修建化粪池垃圾台各1个。
二、编制依据：
1．设计的给排水图纸（图号：2006088-700-80）
2、《建筑基础开挖质量验收规范》
3、《建筑混凝土施工质量验收规范》
4．《室外硬聚乙烯给水管道工程施工及验收规范》CECS18:90，
5．《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-98，
6．《埋地塑料排水管道工程技术规程》DG/TJ08-308-2002，
三、施工部署
（1）拟采用1台斗反铲挖土机进行施工。
（2）、成立项目测量放线小组，并由项目经理负责，制定合理的放线方案，根据甲方给出的控制线结合基础施工图纸确定施工主控制轴线，完成测量控制网的设置，包括控制基线、轴线和水准基点。
（3）、施工阶段应在现场设置临时施工运输道路，车辆通行应有安全人员监护，夜间施工应有足够的照明设施及安全措施。
四、主要施工方法
1、给水管道工程
⑴预留预埋时要按图纸确定座标尺寸，保证准确无误无遗漏。
⑵对有坡度要求的管道，如下水横档管道一定要保证坡度，决不允许倒坡现象。
⑶各类埋地管道和吊顶内隐蔽管道必须先进行试压、防腐，冲洗后方可隐蔽。
⑷管道安装必须按先放线后安装支架，再安装管道的程序办，支架严禁采用电焊割断料和开孔，支架必须先刷漆，防腐后再安装。
⑸所有管道的试压必须符合设计或规范要求，并会同建设方、质监部门认定签证。
（6）管材及管件的规格型号应符合设计要求，表壳和阀体铸造规矩，表面无滑，无裂纹，管壁均匀，色泽一致，有出厂合格证
操作要点：
1）：认真熟悉图纸，核对各种管道的坐标、标高，按设计图纸画出管道分路，管径、变径、预留管口、阀门位置施工等施工草图，标记出实际安装的准确尺寸。
2）：套管安装，套管上端应高出地面20mm，厨房及厕浴间套管应高出地面50mm，下端与楼板面平，预埋上下怪套管时，中心线需垂直，施工中需吊线安装。
3）：管道试压，对于吊顶内等隐蔽部位的管道安装完毕后，必须进行单项试压或分段试压。
2、排污管道埋设
施工之前，应认真做好施工前的各项准备工作和管线测量放样。调查好各种施工条件，以保证施工活动的顺利进行。其程序为:
（1）、 中线测量 在施工中，根据设计设定的路线控制点，在现场测中线的起点、终点控制中心桩。
（2）、 坡度板 埋设坡度板间距设为10米左右，当机械挖槽时应在人工清槽前埋设坡度板。
1)、沟槽开挖
首先清除开挖范围内不可利用土方全部挖除运至指定地点。
沟槽开挖采用以机械开挖为主，人工开挖为辅，沟槽开挖将采用单坡式放坡，坡度按1：0.33放坡，挖土机挖至离设计标高200mm时，采用人工清底，并在槽底两侧留排水沟，以防止沟槽底浸泡。
2)、立模浇筑混凝土基础
根据道路中心线由技术员、施工员共同定出管位中心线后在两侧立模。模板采用新模板。木模要求立稳、标高准确，设100mm碎石垫层，垫层要求级配碎石表面无风化，基本平整。底板采用C20砼浇筑，底板砼用平板震动夯实机震动二次后，抹平拉毛，并及时加盖草袋养护。
3)、安管、稳筋
安管采用机械下管，操作中应轻轻放下，以免撞坏底板，两管连接用卷扬机拉紧，管口基本平接调整管底标高后，方可进行下一接管的吊安。
4)、稳筋浇砼
在管道吊装完毕后立模浇筑稳筋砼，浇筑时应两边同时进行，用插入式震动棒反复振捣，直至管底充实方可。
5)、窨井
所有窨井均采用砖砌园井，直径为Φ1000。窨井做法严格按市政设计院通用图进行施工。
6)、闭水（污水管道要求）
待窨井砌筑完毕，封头保养好后，方可进行。
先放水浸泡24小时后，目测无明显渗漏方可进行闭水试验。
7)、回填
回填待闭水合格后进行，首先抽干槽内积水，在有土地段用挖机将土挖至沟槽边。在无土地段，全部用挖运1km外土方到沟槽边平土，反复翻耕，用挖机回填，回填厚度为每300mm一层，人工整平后夯实，分层回填，注意沟槽两边同时进行。当回填到一定高度后，采用双向振动夯实机碾压密实。
3、垃圾台
拟建垃圾台长76米，宽为58.1米；主要结构形式有，池壁剪力墙（最大宽度600）、附壁柱（最大截面1800×600）、框架梁（最大截面600×1800）、板（最大厚度250），本次浇筑部位2.5~6.86m段池壁、梁板和柱，2.5~6.86m段池壁和柱，浇筑总高度4.36m，一次浇筑成型，中间不设施工缝，浇筑量440m3，混凝土等级为C30 P8，池壁加强带砼强度等级为C35微膨砼P8，浇筑量为4 m3，6.86m梁板柱砼强度等级为C30、浇筑量为 1125 m3，总合计：1569 m³； 混凝土供应商为河南兴业商品混凝土有限公司，浇筑方式为泵送，计划浇筑完成时间35小时。
对施工中的各主要环节，如混凝土搅拌、运输、浇筑、振捣、养护等，均应严格遵循施工及验收规范和操作规程的规定进行施工。施工人员应树立保证工程质量的责任心，对施工质量要高标准、严要求，做到思想重视、组织严密、措施落实、施工精细。
施工先后次序原则上按沿池壁连续浇筑施工，每台泵车负责各自浇筑区域，斜面分层浇筑，严格控制每次分层浇筑厚度。
4、化粪池
化粪池基施工采用机械大开挖，根据现场杂填土土质及其埋深近5米，所以放坡高数采用1：0.75，坑底尺寸为10660×5800，坑口尺寸为17410×12550m；设计基础持力层为河卵石层，采用毛石砼灌浆铺底，厚度300，封住地下水后再作C10砼垫层
化粪池池壁为200厚钢筋砼墙，采用M5水泥砂浆砌240标砖墙体；作为池壁的外模。砖墙砌完凝固后，墙外土坑可以及时回填夯实，墙内池体钢筋可以及时安装。
化粪池防水施工：根据图集作法，池体防水采用砼自防水，防水等级S6，井盖及井桶外壁采用1：2水砂浆掺合5%防水剂。
五、质量要求和保证措施
1、质量要求
（1)、全面贯彻落实ISO9002质量保证体系,加强施工工序的质量控制。
（2）、严格材料和设备质量检查工作，坚持不合格产品不进入现场。
（3）《混凝土结构工程施工质量验收规范》（GB50204-2002）
（4）《建筑工程施工质量验收统一标准》（GB50300-2001）；
（5）《混凝土质量控制标准》（GB50164-92）；
2、保证措施
1 、安装工程现场文明施工
2、坚持文明施工，进入现场必须佩带安全帽和工作卡，不准穿拖鞋，打赤膊，不得酒后作业，不准在工地玩牌赌博。
3、施工现场的用电线路，用电设施的安装和使用必须符合安装规范和安全操作规程，严禁任意拉线接电。
4、现场高空作业人员不准打闹，开玩笑，不得随便向下丢东西。
5、施工现场材料的放置，必须按施工总平面图或土建指定场地统一实施，严禁乱堆乱放。
6、加强施工中的成品保护工作，爱护本专业和其它专业的建筑产品。
