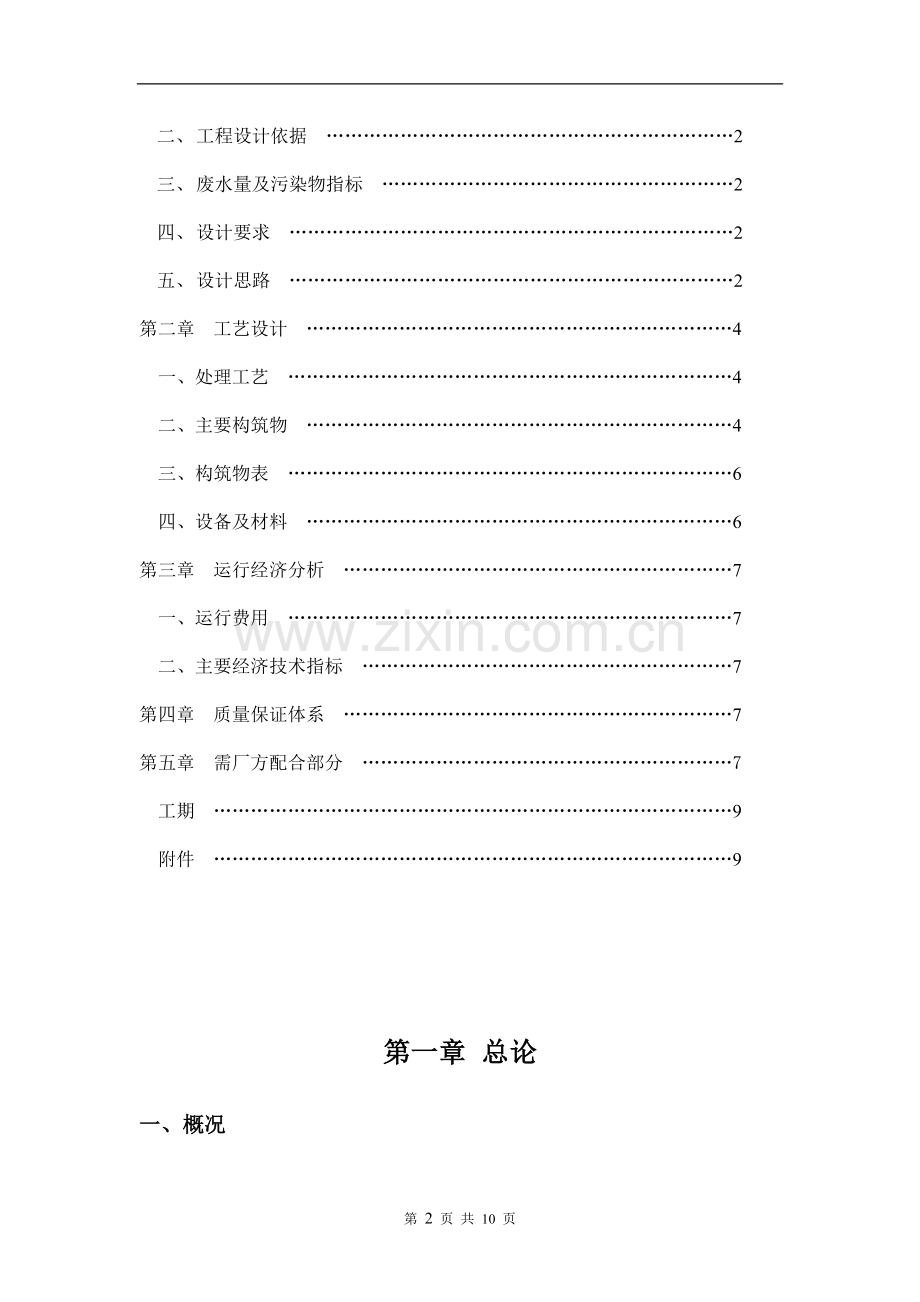

目 录
第一章 总 论 ………………………………………………………………2
一、 概况 ……………………………………………………………………2
二、 工程设计依据 …………………………………………………………2
三、 废水量及污染物指标 …………………………………………………2
四、 设计要求 ………………………………………………………………2
五、 设计思路 ………………………………………………………………2
第二章 工艺设计 ……………………………………………………………4
一、处理工艺 ………………………………………………………………4
二、主要构筑物 ……………………………………………………………4
三、构筑物表 ………………………………………………………………6
四、设备及材料 ……………………………………………………………6
第三章 运行经济分析 ………………………………………………………7
一、运行费用 ………………………………………………………………7
二、主要经济技术指标 ……………………………………………………7
第四章 质量保证体系 ………………………………………………………7
第五章 需厂方配合部分 ……………………………………………………7
工期 …………………………………………………………………………9
附件 …………………………………………………………………………9

第一章 总论

一、 概况

某厂位于某工业区，其车间每天排放的生产废水中含有一定量的杂质、有机物，并具有一定的色度。若不加以处理直接排放，一方面在其生化分解过程中消耗水中的氧，另一方面也为水体的微生物提供了充分的养分，促进其生长繁殖，加速耗氧，使水体溶解氧下降，直接影响到水的利用，严重时导致水生物不能生长，水体变质、发臭，给受纳水体造成严重的危害；并且其颜色和味道严重危害了市容市貌和人体健康。故按照环保要求，必须对废水进行处理，达标排放，现受厂方委托，我公司本着认真负责的态度制定该废水治理方案。

二、工程设计依据
1、厂方提供的废水资料
2、广东省《污水综合排放标准》DB4426-2001
3、《环境工程手册》
4、《给排水设计手册》
5、《工业废水处理技术手册》

三、废水量及污染物指标（厂方提供）
厂方洗衣废水排放量约为500 m3/d。
根据厂方提供的资料及我们对处理洗衣废水的经验，我们估计废水的主要污染物浓度如下：
序号
污染物名称
原水水质
1
CODCr
400-500
2
BOD5
100-120
3
SS
180-200
4
pH
6-9
5
色度
80
注：以上数据除pH没有纲量、色度单位为倍外，其它项目所用单位均为mg/L。

四、设计要求
设计处理能力为25m3/h。处理方式为连续式,日处理500 m3,回用325 m3.
经过处理后出水水质达到广东省《污水综合排放标准》（DB4426-2001）中的二级标准，具体如下：

序号
污染物名称
二级标准
出水水质
1
CODCr
110
< 110
2
BOD5
30
< 30
3
SS
100
< 100
4
色度
60
< 60

注：以上数据除色度单位为倍外，其它项目所用单位均为mg/L。

五、设计思路
1、本着使厂方投资最小收效最佳的原则设计本工艺流程。
2、根据厂方水质特点，参考国内外各种文献资料，结合我们多年的实际经验，采用目前成熟的、可操作性强的、较为经济的废水处理工艺。
3、采用自动控制系统
为了减轻操作人员劳动强度，连续运转的设备采用自动控制。
● 污水提升泵的自动控制
在调节池中安装液位计，控制污水提升泵的运作。当水位到达设计开启高度时，污水泵自动启动；当水位低于设计关闭的高度时，污水泵自动关闭。
● 搅拌机的自动控制
搅拌机与污水泵联动，随污水泵的开启、关闭动作。
4、兼有手动系统
为应付偶然有时需单个设备运行，中央控制台兼设有手动系统，即各台设备的控制兼有独立性，可不与其它设备关联。

第二章 处理工艺

一、工艺流程
1、工艺流程
洗衣废水

沉砂池

调节池
风机

兼性厌氧池

接触氧化池

反应池
搅拌/投药

干渣外运

脱水机
沉淀池
污泥池

清水池

滤液回调节池

回用
测流槽

排放

2、工艺说明
废水进入沉砂池，经水质水量调节后，出水流入兼性池，该池的设计水力停留时间为7.1 hr，废水经厌氧处理后进入接触氧化池，该池的水力停留时间设
计为7.4hr，经二级生物处理后，废水流入反应池，加絮凝剂、助凝剂等进行絮凝反应，形成的絮凝体在沉淀池中进行固液分离，上清液排入清水池，出水达标排放或者回用，沉淀池与兼性厌氧池中产生的污泥排入污泥池进行浓缩后，用泥浆泵抽至压滤机进行脱水，清水回流至调节池泥饼外运处置。

二、主要构筑物
1、沉砂池
作 用：沉淀沉砂杂质。
结 构：钢筋混凝土
净空尺寸：2.5m×4m×2m
容 积：20m3

2、调节池
作 用：调节水质水量，使水质均衡，以利于后序处理。
结 构：钢筋混凝土
净空尺寸：9.6m×4.0m×2.0m
容 积：76.8m3
调节时间：3.2hr
附属设备：提升泵 2台 Q=25m3/h H=6m
流量计 1台 0～30m3/h

3、兼性厌氧池
作 用：在厌氧、缺氧的条件下，由多种微生物共同作用，对废水中较难降解的大分子有机物进行分解，降低后续处理单元的负荷。
结 构：钢筋混凝土
净空尺寸：9.9m×4m×4.5m HRT=7.1hr
容 积：178.2m3
附属设备：曝气系统 1套

4、接触氧化池
作 用：在好氧的条件下，好氧微生物对水中有机物进行降解，使最终出水达标排放。
结 构：钢筋混凝土
净空尺寸：7.16m×5.8m×4.5m HRT=7.4hr
容 积：186.8m3
附属设备：鼓风机 2台 Q=1.98m3/min 风压 4000mmAp
曝气系统 1套

5、反应池（分两格）
作 用：投加絮凝剂使颗粒变大，易于沉淀。
结 构：钢筋混凝土
净空尺寸：2.3m×5.4m×4.5m
容 积：55.8 m3
反应时间：2.2h
附属设备：搅拌机： 1台 n=29r/min N=2.2Kw
加药箱：1200×500×700mm

6、沉淀池
作 用：固液分离去除污染物，废水中污染成份在上一单元形成可沉性好的絮凝体，在此沉入泥斗中，上清液即可排放。
结 构：钢筋混凝土
净空尺寸：8.6m×5.8m×4.5m
容 积：224.4m3
表面负荷率：0.50m3/m2·h

7、污泥池
作 用：收集、浓缩污泥。
结 构：钢筋混凝土
净空尺寸：3.5m×3.5m×4.5m
容 积：55.1m3
附属设备：污泥脱水机 1台 过滤面积：30m2
污泥泵 2台 流量：6.3m3/h

8、清水池
作 用：储存清水以备反冲、回用或排放。
结 构：砖砌
净空尺寸：3.5 m×2.1m×2.5m
容 积：18.3m3

9、测流槽
作 用：监测水流量,取样。
结 构：砖砌
净空尺寸：2.8 m×0.5m×0.65m
附属设备：超声波流量计

三、构筑物表

序号
名称
尺寸/容积
数量
备注
1
沉砂池
2.5m×4m×2m 20m3
1座
钢筋混凝土
2
调节池
9.6m×4.0m×2.0m 76.8m3
1座
钢筋混凝土
3
兼性厌氧池
9.9m×4m×4.5m 178.2m3
1座
钢筋混凝土
4
接触氧化池
7.16m×5.8m×4.5m 186.8m3
1座
钢筋混凝土
5
反应池
2.3m×5.4m×4.5m 55.8 m3
1座
钢筋混凝土
6
沉淀池
8.6m×5.8m×4.5m 224.46 m3
1座
钢筋混凝土
7
污泥池
3.5m×3.5m×4.5m 55.1 m3
1座
钢筋混凝土
8
清水池
3.5 m×2.1m×2.5m 18.3 m3
1座
钢筋混凝土
9
测流槽
2.8 m×0.5 m×0.65m 0.91m3
1座
砖砌

四、设备及材料表

序号
名称
规格
数量
备注
1
提升泵
Q=25m3/h H=6m
2台
一用一备
2
输泥泵
25m3/h N=1.5Kw
2台
一用一备
3
气动隔膜泵
0-8 m3/h
2台
一用一备
4
罗茨风机
Q=1.98m3/min N=3Kw
2台
一用一备
5
空压机
1kw
1台

6
压滤机
过滤面积：30m2
1台

7
搅拌机
n=29r/min N=2.2Kw
1台

8
流量计
0-30m3/h
1台

9
曝气系统
PVC穿孔管
2套

10
生物填料
半软性组合填料
370m3

11
填料支架
碳钢
370m3

12
加药箱
1200×500×700mm
1座

13
控制箱
含自控系统
1座

14
液位浮球

1只
两点
15
超声波流量计
Auto-50
1套

16
回用泵
Q=15 m3/h H=15m
2台
一用一备
17
管材、杂件
PVC
一批

第三章 运行经济分析

一、 运行费用
1、电费：
提升泵： 2.2Kw×1台×1小时=2.2kwh
搅拌机： 2.2Kw×1台×1小时=2.2Kwh
鼓风机： 3Kw×1台×1小时=3Kwh
回用泵 1.5 Kw×1台×1小时=1.5 Kwh
合计：8.9 kwh/h，吨水电耗0.017 Kwh/吨废水。
电费2元/度计，吨水电费：0.034元/吨废水。
2、药剂费：0.90元/吨废水.
3、人工费：设操作工人4名。
二、主要经济技术指标
1、总装机容量：22.8kwh
2、处理能力：Q=25m3/h
3、占 地: 246 m2

第四章 质量保证体系

一、“质量第一、信誉至上”是公司的质量方针。
本公司通过ISO9001质量认证，重视质量管理，注意售后服务。
二、公司运营部跟踪各客户处理设施的运行情况，并可接受客户委托，代理运营整套废水处理系统，实现运营专业化。
三、人员培训
无偿为客户培训管理操作人员。
四、技术咨询
倾力为客户提供技术咨询，解决处理过程中遇到的困难。
五、对所承接废水治理工程中的机电设备等保修壹年，在保修期内若确属于质量问题，免费维修或更换。

第五章 需厂方配合部分

1、送动力电源到废水处理站；
2、送自来水到废水处理站；
3、搭建废水处理站雨棚。

工期：
自首期款到位起，80个工作日（如遇天气、节假日及不可抗力原因，工期顺延）完工。

附件
工艺流程图
平面布置图
