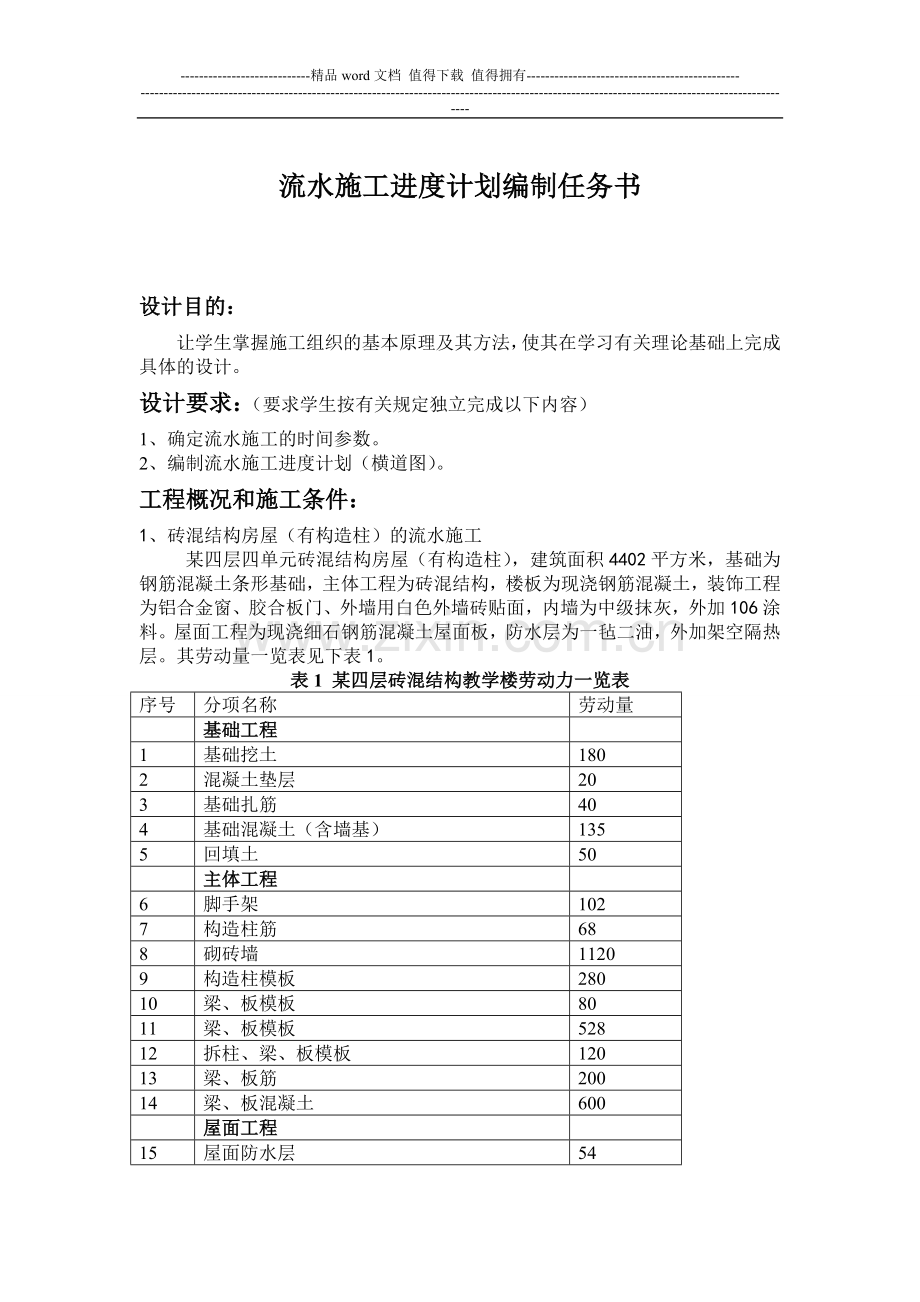

----------------------------精品word文档值得下载值得拥有---------------------------------------------- ---------------------------------------------------------------------------------------------------------------------------------------------- 流水施工进度计划编制任务书 XXXXXX 建筑学院流水施工进度计划编制任务书设计目的：让学生掌握施工组织的基本原理及其方法，使其在学习有关理论基础上完成具体的设计。设计要求：（要求学生按有关规定独立完成以下内容） 1、确定流水施工的时间参数。 2、编制流水施工进度计划（横道图）。工程概况和施工条件： 1、砖混结构房屋（有构造柱）的流水施工某四层四单元砖混结构房屋（有构造柱），建筑面积4402平方米，基础为钢筋混凝土条形基础，主体工程为砖混结构，楼板为现浇钢筋混凝土，装饰工程为铝合金窗、胶合板门、外墙用白色外墙砖贴面，内墙为中级抹灰，外加106涂料。屋面工程为现浇细石钢筋混凝土屋面板，防水层为一毡二油，外加架空隔热层。其劳动量一览表见下表1。表1 某四层砖混结构教学楼劳动力一览表序号分项名称劳动量基础工程 1 基础挖土 180 2 混凝土垫层 20 3 基础扎筋 40 4 基础混凝土（含墙基） 135 5 回填土 50 主体工程 6 脚手架 102 7 构造柱筋 68 8 砌砖墙 1120 9 构造柱模板 280 10 梁、板模板 80 11 梁、板模板 528 12 拆柱、梁、板模板 120 13 梁、板筋 200 14 梁、板混凝土 600 屋面工程 15 屋面防水层 54 16 屋面隔热层 32 装饰工程 17 楼地面及楼梯水泥沙 190 18 天棚墙面及中级抹灰 220 19 墙中级抹灰 156 20 铝合金窗 24 21 胶合板门 20 22 外墙面砖 240 23 油漆 19 24 水电根据以上已知条件，计算流水步距、流水节拍、流水工期，编制流水进度表 2、框架结构房屋的流水施工某四层教学楼，建筑面积1560平方米。基础为钢筋混凝土条形基础，主体工程为现浇框架结构，楼板为现浇钢筋混凝土，装饰工程为铝合金窗、胶合板门、外墙用白色外墙砖贴面，内墙为中级抹灰，外加防瓷涂料。屋面工程为现浇细石钢筋混凝土屋面板，防水层为三毡四油，外加架空隔热层。其劳动量一览表见下表2。表2某四层框架结构教学楼劳动力一览表序号分项名称劳动量/工日基础工程 1 基础挖土 200 2 混凝土垫层 16 3 基础扎筋 48 4 基础混凝土 100 5 素混凝土基础 60 6 回填土 64 主体工程 7 脚手架 112 8 柱筋 80 9 柱、梁、模板（含梯） 960 10 柱混凝土 320 11 梁、板筋（含梯） 320 12 梁、板混凝土（含梯） 720 13 拆模 160 14 砌墙（含门窗框） 720 屋面工程 15 屋面防水层 56 16 屋面隔热层 36 装饰工程 17 楼地面及楼梯水泥沙 480 18 天棚墙面及中级抹灰 640 19 天棚墙面106涂料 46 20 铝合金窗 80 21 胶合板门 48 22 外墙面砖 450 23 油漆 45 24 室外工程 25 卫生设备安装 26 电气设备安装 3、建筑群的流水施工某工程为8栋六层住宅楼，总建筑面积23084平方米。8#、7#、6#楼的劳动量相等，5#、4#楼的劳动量相等，3#、2#、1#楼的劳动量相等，其合同签定的开工顺序为8#楼→7#楼→6#楼→5#楼→4#楼→3#楼→2#楼→1#楼，其劳动量一览表见下表3。表3 某8栋六层住宅楼劳动力一览表序号分部名称劳动量序号分部名称劳动量 8号基础 314 4号基础 351 结构 1679 结构 1343 整修 1613 整修 1290 附属 338 附属 269 7号基础 314 3号基础 376 结构 1679 结构 2014 整修 1613 整修 1935 附属 338 附属 405 6号基础 314 2号基础 376 结构 1679 结构 2014 整修 1613 整修 1935 附属 338 附属 405 5号基础 351 1号基础 376 结构 1343 结构 2014 整修 1290 整修 1935 附属 269 附属 405
