施工现场临电方案.doc

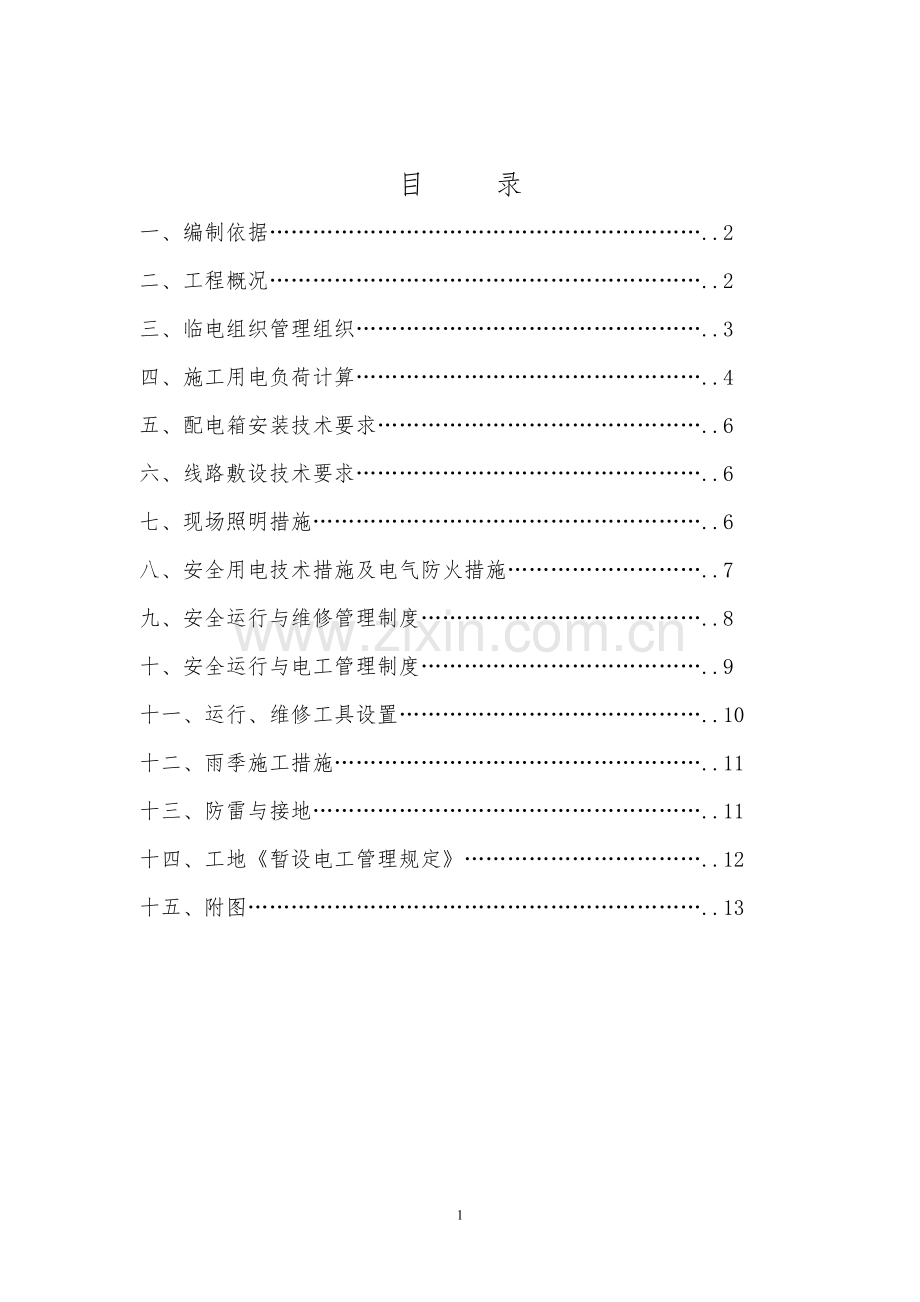

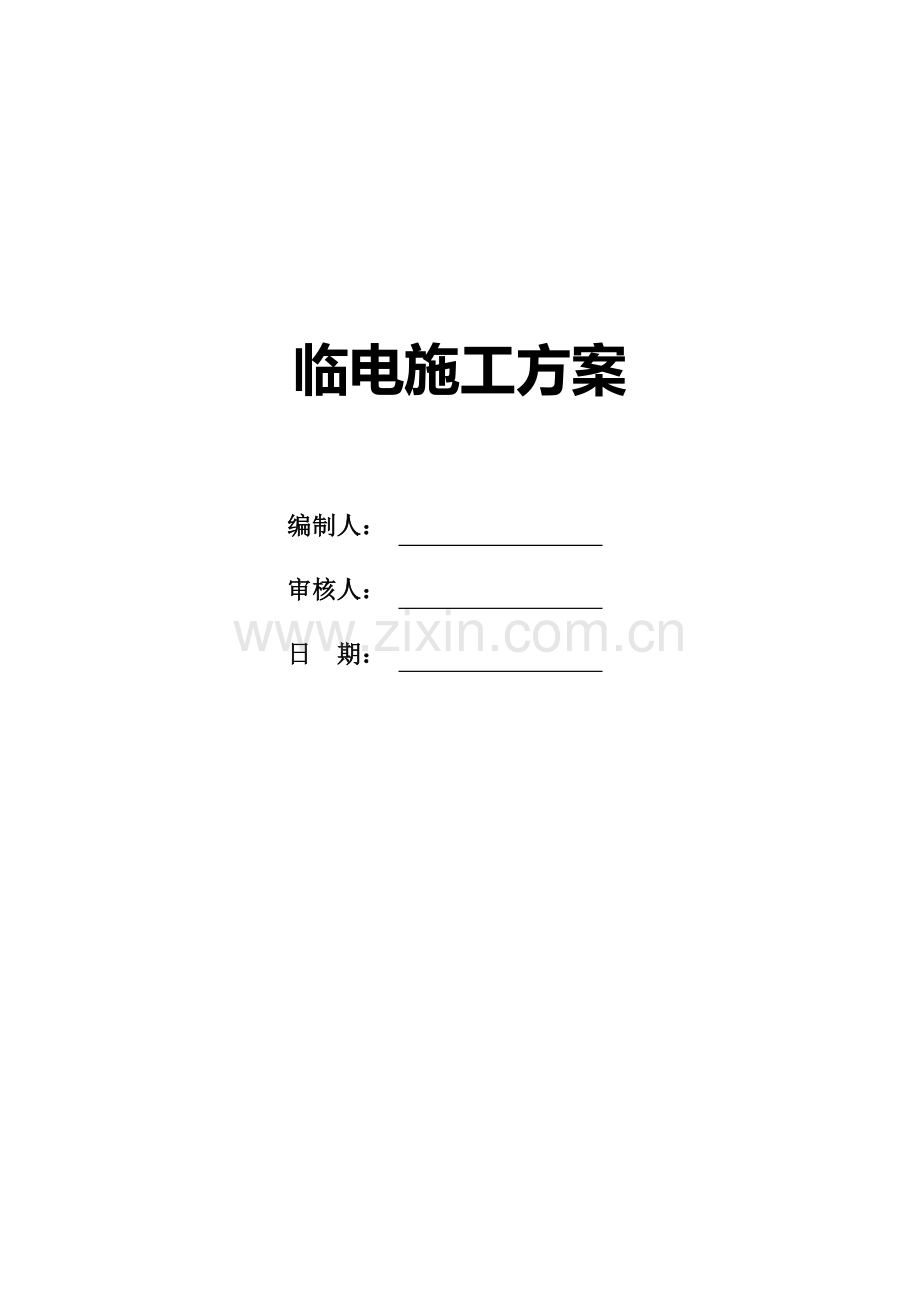

临电施工方案编制人： 审核人： 日 期： 目 录一、编制依据.2二、工程概况.2三、临电组织管理组织.3四、施工用电负荷计算.4五、配电箱安装技术要求.6六、线路敷设技术要求.6七、现场照明措施.6八、安全用电技术措施及电气防火措施.7九、安全运行与维修管理制度.8十、安全运行与电工管理制度.9十一、运行、维修工具设置.10十二、雨季施工措施.11十三、防雷与接地.11十四、工地暂设电工管理规定.12十五、附图.13一、编制依据1、编制原则在建设工程施工现场供、用电中贯彻执行“安全第一，预防为主”的方针，确保在施现场供、用电中的人身安全和设备安全，并使施工现场供、用电设施的设计、施工、运行及维护做到安全可靠，确保质量，经济合理，特制定本施工方案。2、编制依据序号规范、法规编号备注1施工现场临时用电安全技术规范JGJ46-20052建设工程施工现场消防安全技术规范GB50720-20113建设工程施工现场供用电安全规范GB50194-934建筑电气安装工程施工质量验收规范GB50303-20025手持式电动工具的管理、使用、检查和维修安全技术规程6特种作业人员安全技术考核管理规则7建工集团下发的安全生产文明施工手册二、工程概况序号项目内容1工程名称医疗综合楼2工程建设地点北京市朝阳区3工程性质医疗综合4建设单位5设计单位6监理单位7建设规模总建筑面积300008结构形式框架-剪力墙结构。9绝对高程10檐高23.00米11招标工期要求工期12质量目标合格三、临电组织管理1、成立安全领导小组：施工现场成立以生产经理为首的安全领导小组，直接领导临电安全工作。2、成立安全用电保障队伍：为保证现场用电安全，由项目安全员负责领导外施安全人员，对现场临时用电及时检查。3、项目职责1）、生产经理负责临电实用组织工作，主持雨期施工生产会，对雨期施工所需的人、财、物等进行统筹安排。2）、技术科由技术主管负责编制临电施工技术措施大纲，审核项目安全用电施工技术措施，并进行详细指导；协助生产经理组织协调好临电施工，并跟踪检查质量、安全。3）、安全组负责检查、监督措施的落实、执行情况。4、外施临电安全员职责1）、确保临电安装过程中不留隐患，及时对存在问题的部位进行改进，保证施工人员用电安全。2）、指导本单位用电人员遵守安全用电规程，不得将没有用电资格的人员派往现场安装用电设备。3）、对现场施工人员进行教育，不得私自移动、乱接临电器具，发现违反用电规程的人员及时制止，并做相应处罚。四、 施工用电负荷计算由于施工现场场地狭小，钢筋、模板加工为场外加工，生活区设在施工现场外，施工现场内只设办公室和试验室。（一）、总用电量负荷计算1、计算负荷的要求（1） 考虑全工地所使用的机械动力设备，其他电气工具及照明用电量。（2） 采用施工总进度计划中施工高峰阶段同时用电的机械设备的最大数量。本工程机械设备计划在结构及二次结构装修阶段为用电高峰期，高峰阶段同时用电的机械设备数量最高，为降低现场最大用电量，基础、结构施工使用的混凝土泵使用柴油动力。现场所使用的机械动力设备，其他电气工具及照明用电高峰时期的数量用电高峰期间现场用电量一览表。（3）电焊机与其它电动机分别计算汇总。（4） 照明用电按照总动力用电量的10%考虑。2、负荷计算用电高峰期间现场用电量一览表序号机械或设备名称型号规格数量额定功率（KW）总功率（KW）1塔式起重机H3/36B190902施工外电梯SC144443交流电焊机BX1-300221424电锯MG-1061445电刨MG-F5131446插入式振捣棒G-5041.567平板式振捣器ZW5-1.121.538打夯机HW6041.569空压机-27.51510镝灯21211办公室、食堂、试验室40注：主体结构施工期间不考虑室外电梯管理重点根据集中用电高峰区总用电量来计算,照明用电按动力用电的10%计取。用电负荷合计：P1电动机：128KW；P2电焊机：42KW；P3食堂试验室：40KW。P总1.05（110）（K1P1/cosfK2P2+ K3P3）1.051.1（0.61280.750.642+1.040）193.6KW注：取K10.6；K20.6；K31.0； cosf0.75施工现场总用电量为：193.6KW，甲方提供施工现场400A的总用电量，所以满足施工用电需要。（二）、确定干线截面：L主号线为甲方提供的配电室电源至施工现场总电源箱（A箱）的主干线。编号用电设备容量数量合计容量备注1塔吊90KW1902电焊机21KW2423空压机7.5kw2154电锯4KW145电刨4KW146插入式振捣棒1.5KW467平板式振捣器1.5KW238镝灯1KW229食堂、试验室40KW140p= 206kwI=KXp/3Ucosw=0.52061000/（1.7323800.75）208.7A查表： 150mm2电缆载流量满足以上要求，故L主选用YC31502+2952电缆；五、配电箱安装技术要求1）、 总配电箱相应设在靠近电源的地区，分配电相应装设在或负荷相对集中的地区，分配电箱与开关箱的距离不得超过30M，开关箱与其控制的固定式用电设备的水平距离不宜超过3M；2）、 电箱、开关箱应装设在干燥、通风及常温场所，不得装设在易受外来固体物撞击、强烈振动、液体浸溅及热源烘烤的场所，否则，需作特殊防护处理；3）、 配电箱、开关箱周围应有足够二人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品；4）、 配电箱、开关箱应装设端正、牢固、移动式配电箱，开关箱应装设在坚固的支架上；5）、 配电箱、开关箱内的电器（含插座），应按其规定的位置固定在电器安装板上，不得歪斜和松动。六、线路敷设技术要求1、 线路敷设方式为明敷和直埋相结合，电缆干线严禁在地面明设，并应避免机械损伤和介质腐蚀；2、 电缆直埋时其表面距地面的距离不宜小于0.6M，电缆上下应铺软土或砂土，其厚度不得小于100MM，加硬质物覆盖。3、 埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易腐蚀场所；4、 电缆与热力管道（管沟）及热力设备平行，交叉应采取隔热措施，使周围土壤的温升不超过10；5、 橡套电缆架空敷设时，应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑线，固定点间距不得小于2.5M。七、现场照明措施1、 施工现场疏散楼梯内疏散照明由区域内专用照明控制箱低压（36V）供电；照明灯具功率不大于60W。2、 施工现场照明采用镝灯，安装在塔吊上的镝灯必须要有可靠的接零保护，每一个塔吊上的镝灯必须安装专用控制箱，镝灯电源线用绝缘子固定好，且保证塔吊顶升有足够余量。3、 施工现场小面积照明采用移动式1KW密闭式碘钨灯，碘钨灯架必须有接地保护，碘钨灯严禁架设固定在易燃易爆处。4、 食堂及试验室设专用支路配电箱控制，箱内装有灵敏的漏电保护器和刀闸开关，室内电线全部采用穿管敷设，灯头距地不得低于2.4m，灯泡不大于60W，相线经开关控制。6、 现场所有临时设备供电管线均为架空敷设，采用金属支架固定支撑。照明电路中的每一单相回路上，灯具和插座数量不超过25个，并装设熔断器，其熔断电流不得大于15A，照明灯具的金属外壳都作接零保护，单相回路开关箱内部装设漏电保护器。7、 室内配线必须采用绝缘导线，采用瓷瓶、瓷夹等固定，距地面高度不得小于2.5m。八、安全用电技术措施及电气防火措施1、 施工现场临时用电设备设置、设备安装、设备防护、设备使用及电气设备的操作、维修必须符合JGJ46-2005施工现场临时用电安全技术规范的要求；2、 电源进线（N线）在1#总计量配电箱处做重复接地后，在总干线末端另作重复接地，重复接地的组织不大于10。在各总级箱处另作PE线（必须采用黄绿双色线）与N线自总箱接地体各自独立敷设，严格与相线、零线相区别，杜绝混用；3、 严禁部分电气设备做保护接零，另一部分设备做到保护接地。整个施工现场必须严格按三级配电逐级保护内容形式布置：总配电箱分配电箱开关箱用电设备，二级漏电保护：分配电箱开关箱设置漏电保护。具备分级保护功能，开关箱实行一机一闸，在任何情况下漏电保护器只能通过工作线，而不能通过保护线。电气装置必须装设端正、牢固、完好，不得拖地放置；导线间接必须绝缘包扎并保证绝缘强度、机械强度。所有导线与器具的联接必须压接牢固可靠。4、 配电箱的位置应按本方案平面布置示意图设置，尽力做到：1)、靠近负荷中心；2)、进出线方便；3)、与水源、火源保持一定距离，并要防止地面低洼积水。开关箱内所有开关用明显的标志注明其回路和控制用电设备等，严格按三级配电，二级漏电保护（配电箱+开关箱）设置配电开关箱，使之具有分级保护功能。末端形状箱必须安装漏电保护器，开关箱做到一箱一闸一漏电。漏电保护器安装运行均应按规范规定，漏电保护器应使用总公司选择的指定厂家产品，其它非定点产品不得安装使用。根据电器设备的供电方式正确选用漏电保护器的额定动作电流应不大于30MA，额定动作时间不大于0.1S。应充分考虑到供电线路、供电方式、供电电压的特性，漏电保护器投入运行后，应按规定要求填写运行纪录，每月至少二次在通电的状态下监测漏电开关动作是否可靠，雷雨季节应加强试验次数。5、 配电箱、开关箱进出线口一律设在箱体的下底，而且有防绝缘损坏措施，做到有门、有锁、有防雨、防砸及维护措施，箱内没杂物。做到PE线与N线严格分开使用，PE线严禁通过工作电流。6、 线路敷设根据环境灵活运用，既要考虑减小线路负荷矩，又要整齐的敷设保持线路的有条不紊和相对的固定，原则上必须做到地埋的有保护，架空、沿墙敷设，按施工现场临时用电安全技术规范相关条文执行。移动电器设备及产生振动的电器设备其PE线与金属外壳的连接点不得少于二点，电源线必须有防脱落措施。局部照明原则上采用36V低压系统，采用漏电保护器，外露金属部分必须与PE线可靠连接。7、 从临时用电工程开始到工程竣工，所有需新增的线路安装、使用，必须报审，批准后方可开始安装。专业工长在本方案开始实施前，必须组织专业电工学习本方案及技术交底，进行职业道德、责任心的教育，掌握本施工方案和安全用电技术措施的总体意图、技术措施及注意事项。专业工长必须在本方案实施前完成书面的技术交底，并要求在技术交底书上履行交底人与被交底人的签字手续，并注明交底日期。九、安全运行与维修管理制度1、 建立用电安全岗位责任制，明确各级用电负责人；2、 所有配电箱均应标明其名称、用途，并作分路登记，所有配电箱门应配锁，所有配电箱和开关箱应由专人负责；3、 用电设施的运行及维护，必须配备足够的常用电器绝缘工具，并按有关规定，定期进行电器性能检验；电气绝缘工具严禁挪作它用；4、 对配电箱、开关箱进行检查、维修时，必须将前一级相应的电源开关分闸断电，并悬挂停电标志牌，严禁带电作业；5、 现场需要用电时，必须提前提出申请，经用电管理部门批准，通知维护班组进行接线，接引电源工作必须由持证维修电工进行，并设专人进行监护；6、 熔断器的熔体更换时，严禁用不按条例规定的熔体代替，配电箱、开关箱的进线和出线不得承受外力；7、 现场施工用的金属构架超过20M应安装防雷设施，塔吊接地、防雷接地共用，电阻值不大于4；8、 手持电动工具必须设置经检验后动作灵敏的漏电保安器；9、 10KV操作工具：高压拉杆、绝缘手套、绝缘靴、高压试电笔及绝缘台必须每年进行一次耐压试验。十、安全运行电工管理制度1、 现场值班人员必须持证上岗，掌握运行知识和操作技术；2、 现场值班维修管理人员必须熟知全部供电线路走向和各种机械设备的铭牌参数，各种设备的安全过流保护选配合理；3、 值班人员在工作期间不得擅自离开工作岗位，有事向班长请假 ，工作时间严禁酗酒；4、 重要施工项目要在现场巡视，发生故障及时处理；5、 夜间照明应在施工场地设专人值班，遇到故障应一人检修，一人监护；6、 所有配电箱、开关箱每月检查和维修一次，检查维修时，必须停电并按规定穿绝缘鞋、戴绝缘手套，必须使用电工绝缘工具；7、 维修电工必须持有本市劳动部门核发有效的操作证。从临时用电工程开始至工程竣工，本着以防为主、防患未然的精神，建立巡视、安检、电器维修制度，工作内容是：漏电开关动作是否可靠，电气设备绝缘电阻值是否符合要求，电气设备金属外壳的PE线连接是否可靠，各类用电人员使用是否正确，是否做到人走断电，当有开道挖沟作业时是否有损地埋电缆的可能，并通知作业人员注意事项，以防意外。当遇有大风雷雨时应加强巡视，在发生短路故障后，应重点检查有关的线路，防止留下隐患，对现场配电箱应检查所处位置是否妥当，必要时考虑移位，对流动箱的检查应注意其安全使用的可靠性，对于大面积停电事故处理应分为三个步骤进行：1） 线路、设备功率，和配置各类保护电器及线缆，加强电器设备的绝缘、运行电流的检测，发现问题及时处理。2） 经常进行电气防火知识教育，提高各类用电人员的电气防火意识。合理设置防雷装置，电气装置周围禁止堆放易燃、易爆物品并配置绝缘灭火器材（四氯化碳或二氧化碳灭火器）。3） 大功率电气设备的连接、压接要经常检查温升情况，大功率照明不得直射易燃物。十一、运行、维修工具设置序号工具名称规格型号单位数量1绝缘摇表ZC28B-2-1100V台12接电阻测定仪ZC-11D台13高压试电笔10KV套14绝缘手套10KV付15绝缘皮鞋10KV双16万用表台17钳型电流表0-600A台18电工安全带条29台钳桌125MM套1十二、雨季施工措施（一）、降雨季节空气潮湿，加强对电器设备巡视检查和测试。1、箱体基础及周边有无下沉及裂缝，尤其设在槽边较近，基槽没回填处，箱体平稳牢固。2、配电箱防雨设施有无损坏，进入口线保护措施。3、高大设备和机械设备防雷接地点、保护接地点，螺母松动生锈泡水等现象。4、漏电开关增加测试次数，每周三次，雨后必测，有记录。5、电焊、电机、电缆等进行绝缘摇测，有记录。6、高压用具，送有关部门检测，合格后方可使用（有检验报告）。7、室外照明灯具有防雨、防风措施，安装牢固可靠。8、防汛用潜水泵有出厂合格证，使用前摇测，配备专用箱，内设漏电电流不大于15mA的漏电开关。十三、防雷与接地施工现场塔式起重机、外用电梯、井字架、龙门架必须安装避雷装置。（一）、接地体安装工艺：1）镀锌圆钢DN50mm，壁厚3.5mm，扁钢40X4mm。2、接地体顶面埋设深度不应小于0.6m，钢管接地体垂直配置。3、接地体长度2.5m，相互之间为5m。4、接地体埋设位置距建筑物不宜小于1.5m，遇有垃圾灰渣等地埋设接地体时，应换土并分层夯实。5、接地体采用焊接，焊接处焊缝饱满，并有足够的机械强度，不得有夹渣、咬肉、虚焊、气孔等缺陷。焊接处药皮敲净后，刷沥青做防腐处理。6、镀锌扁钢焊接不小于其宽度的2倍，且至少3个，棱边焊接敷设时调直，煨弯不得过死，并立放。7、镀锌钢管焊接时，为了连接可靠，除在其接触部位两侧焊接外，应将扁钢弯成弧形焊接。（二）、遇有白灰焦渣层，应做砂浆全面保护。（三）、采用化学方法降低土壤电阻率（四）、注意保护接地体镀锌层（五）、人工接地体安装1、 接地体加工：切割钢管的长不小于2.5m，遇松软土壤时，可切成斜面，遇硬质土时，可加工成圆锥形（入土部位120mm处）。2、 挖沟：深为0.8-1m，宽为0.5m。沟上部稍宽，底部渐窄，沟底如有石子应及时清除。3、 接地体安装：沟挖好后，应立即安装接地体和敷设接地扁钢，防止土方坍塌，将接地体放在沟的中心线上，手锤打入地中，一人扶着接地体，一人打锤，接地体管头可加一个护管帽，防止打劈。手锤敲打平稳，锤击正中不得打偏，与地面保护垂直，当接地体顶端距离地面0.6m时，停止打入。4、 扁钢敷设：调直扁钢，放入沟内，扁钢侧放，与钢管上口反10cm处焊接，焊好后，清除药皮，刷沥青，做好防腐处理，并将接地线引出至需要的位置。5、 塔吊需做两组接地体，摇测后，与塔吊底部端子处对角压接，其它设备有一组摇测后与端子处压接（螺栓打孔）。6、 此做法适用于防雷接地、保护接地、工作接地、重复接地等。防雷接地、保护接地阻值不大于4，重复接地阻值不大于10。十四、工地暂设电工管理规定1、 电工作业必须经专业技能培训考试合格取得北京市特种工作操作证；外埠来京人员须持所在地（市）劳动监察部门核发的特殊工种操作证，向有关部门申请换领北京市特种工操作证后方可上岗。2、 电工接受现场暂设电气安装任务后，必须认真学习领会暂设用电安全施工方案和安全技术措施交底内容，据此进行施工操作。3、 电工作业时，必须穿绝缘鞋，戴绝缘手套并严禁酒后操作。4、 电工工具须经检测合格，平时妥善保管并定期检查校验，保证安全可靠接地接零，保护线PE必须用绿/黄双色线区分，严格与零线区别，不能混用。5、 电气设备的设置、安装、防护、使用和维修必须符合JGJ46-2005规范的要求。6、 施工现场专用的中性点接地电力系统中必须采用TN-S接零保护装置。7、 电气设备不带电的金属外壳、支架、部件、管线、金属操作平台以及移动式碘钨灯金属支架等均应接地、接零保护。8、 定期和根据需要对临电的接地、设备的绝缘、漏电保护开关进行检查、检测，发现问题及时处理，消除隐患，并做好检测维修记录。 9、 工程竣工后或弃用的临时用电设施，拆除时，必须按顺序，先切断电源，后拆除设备，不能留有带电线头等不安全隐患。十五、附图：临电系统图精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 16
