某公司成都地产有限公司售楼部主体工程 现场临电施工组织设计

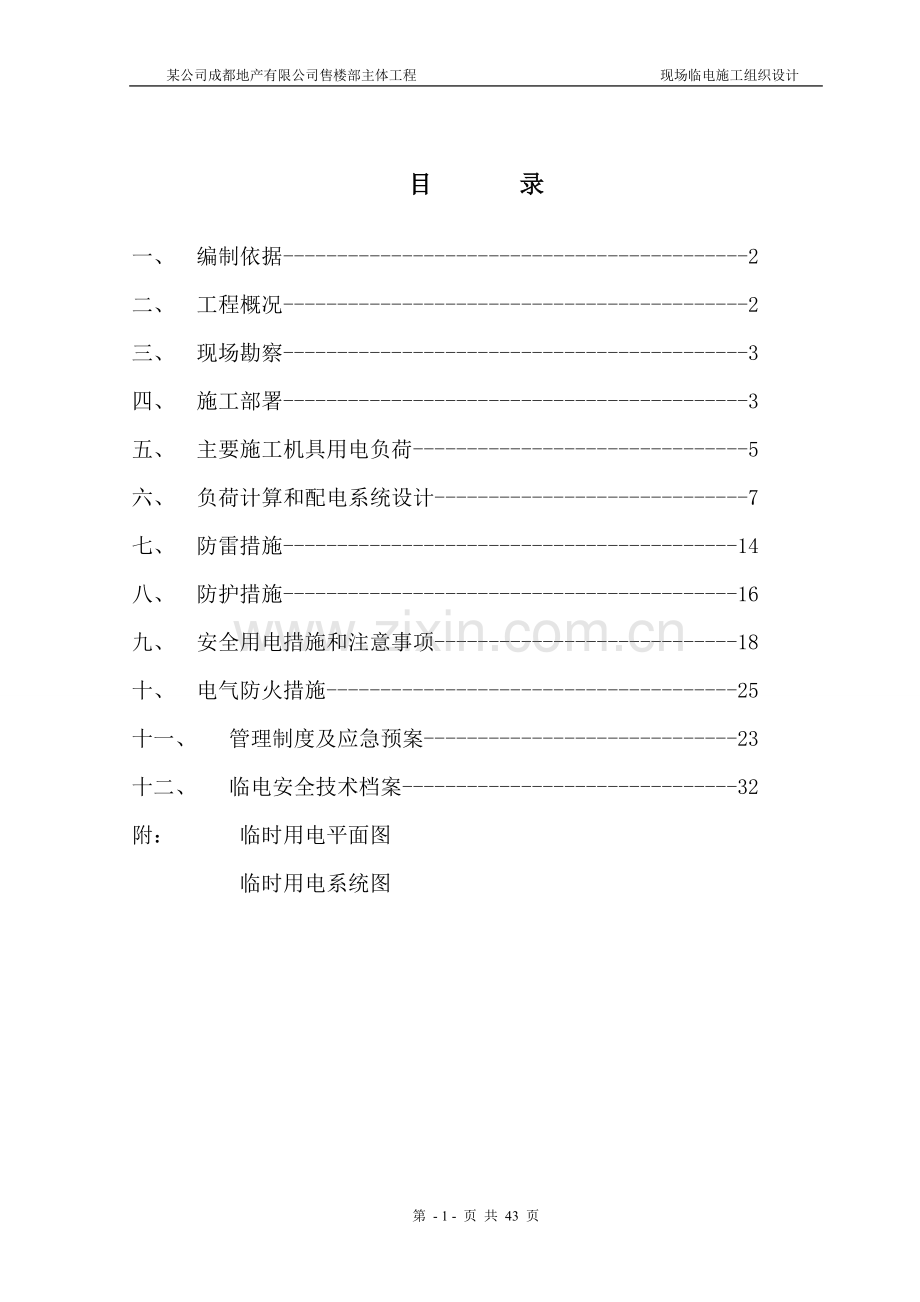

目 录

一、 编制依据-------------------------------------------2
二、 工程概况-------------------------------------------2
三、 现场勘察-------------------------------------------3
四、 施工部署-------------------------------------------3
五、 主要施工机具用电负荷-------------------------------5
六、 负荷计算和配电系统设计-----------------------------7
七、 防雷措施------------------------------------------14
八、 防护措施------------------------------------------16
九、 安全用电措施和注意事项----------------------------18
十、 电气防火措施--------------------------------------25
十一、 管理制度及应急预案-----------------------------23
十二、 临电安全技术档案-------------------------------32
附： 临时用电平面图
临时用电系统图

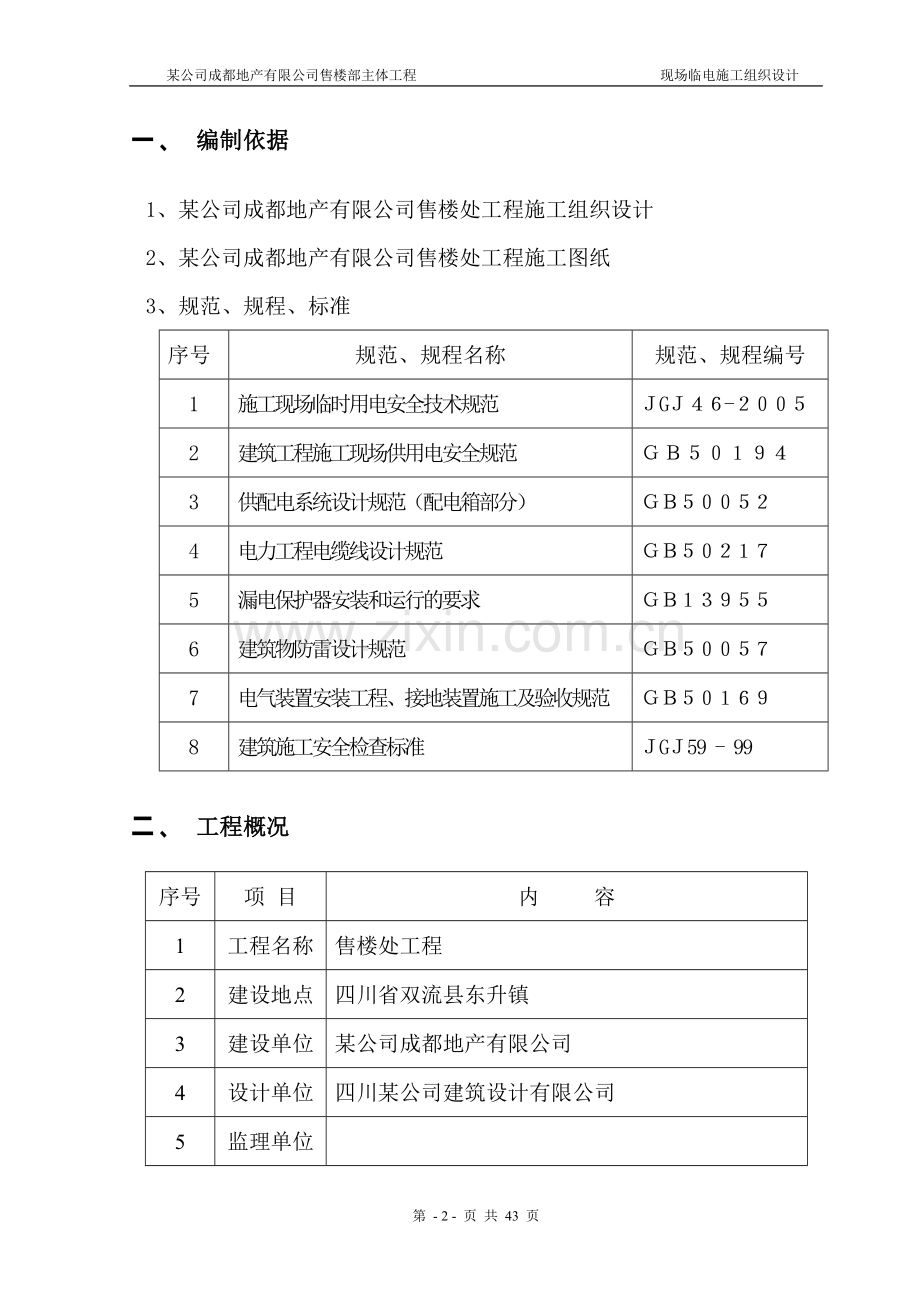

一 、 编制依据
1、 某公司成都地产有限公司售楼处工程施工组织设计
2、 某公司成都地产有限公司售楼处工程施工图纸
3、 规范、规程、标准
序号
规范、规程名称
规范、规程编号
1
施工现场临时用电安全技术规范
ＪGＪ４６-２００５
2
建筑工程施工现场供用电安全规范
ＧＢ５０１９４
3
供配电系统设计规范（配电箱部分）
ＧＢ５００５２
4
电力工程电缆线设计规范
ＧＢ５０２１７
5
漏电保护器安装和运行的要求
ＧＢ１３９５５
6
建筑物防雷设计规范
ＧＢ５００５７
7
电气装置安装工程、接地装置施工及验收规范
ＧＢ５０１６９
8
建筑施工安全检查标准
ＪGＪ59 - 99
二 、 工程概况
序号
项 目
内 容
1
工程名称
售楼处工程
2
建设地点
四川省双流县东升镇
3
建设单位
某公司成都地产有限公司
4
设计单位
四川某公司建筑设计有限公司
5
监理单位

6
施工单位
某公司七建设工程有限公司成都分公司
7
建筑性质
商业
8
资金来源
自筹
9
计划工期
75天
10
质量标准
合格
11
质量目标
合格
三 、 现场勘察
现场勘查主要工作：
1、 调查勘测现场地形地貌（现场地势基本平坦）。
2、 确定拟建建筑物的位置；基坑土方开挖上口线位置；地下管线位置；现场临设房屋、材料场区位置。
3、 查看现场周围环境，确定现场主要用电设备位置，进而确定固定配电箱的位置。
四 、 施工部署
1、工程特点：
拟建工程面积不大，但后续工程面积大，施工工期短，大型用电设备较少，分布位置较集中。水源和电源离生活和办公区较远，离施工区较近，结构施工现场设1台塔吊、1台地泵，插入二次结构后，现场增设1提升架。
2、现场用电设备部署
2.1垂直运输机械
结构施工阶段现场设置1台KTZ100塔吊（臂长55m）,位于现场售楼部的北侧。插入二次结构后和装修阶段1台提升架，为作业面提供垂直运输；设备开关箱电源均引自就近配电箱内专用开关。
2.2砼拖式泵
现场全部采用商品砼,现场设置1台HBT-60拖车地泵为施工作业面提供混凝土，设置在售楼处东北角，设备开关箱电源引自配电箱内专用开关。
2.3钢筋加工机械
钢筋加工棚布置于现场北侧，内设钢筋切断机2台、钢筋弯曲机4台、钢筋调直机1台；钢筋直螺纹加工区布置于钢筋原材堆放区和成品钢筋堆放区之间，直螺纹套丝机2台。设备开关箱电源引自配电箱内专用开关。
2.4生活区及办公区用电
项目部办公区和生活区布置在现场西北方向120米处。项目部办公区和施工队生活区、食堂电源分别引自配电箱内专用开关。办公室配线、灯具安装按规定、规范结合现场实际情况分路控制。
2.5现场用电设备部署具体见现场临电总平面布置图
3、配电系统部署
3.1变压器
甲方在施工现场至少提供1台300KVA变压器,设置于现场东南角。
3.2配电箱
甲方变压器低压侧箱作为现场总配电箱。总配电箱由我施工单位在施工现场东南侧靠近变压器位置设2台一级配电柜，ZXA-1 ZXA-2总控开关为400A.现场设5台二级配电箱，控制现场KXC分配电箱电源，再设一台地泵专用箱和一台塔吊专用箱。配电箱位置见现场临电总平面布置图。由变压器总配电箱出线以下一律采用三相五线制TN-S系统电源供电。严格按照上级规定、规范、实施现场三级配电，两级以上漏电保护的要求，保证“一机、一闸、一漏、一箱”。
3.3电缆
由施工现场ZXA-1-2总配电箱出线,以下一律采用三相五线BVR电力电缆施工。按规范要求直埋地下0.8米敷设，过路埋设的电缆采用穿钢管保护,做好相应的防护措施。
4、现场临电工程按照本施组施工完毕，项目部自检合格后（填写检查复查记录表），由公司施工管理部组织相关部门共同验收，合格后方可投入使用（填写临时用电检查验收记录）。
5、随施工进展，本设计如有变更及时修订报公司相关部门审批后进行更改，不得擅自更改本施组内容。
6、具体检查实施和奖罚详见办法中的有关规定。
7、本施组在该工程项目竣工、临电设施拆除后自行废止。
五 、 主要施工机具用电负荷
序号
名称
型号
数量
功率（KW）
用电量（KW）
1
塔吊
QTZ100-6013
1
50
50
2
镝灯

4
3.5
14
3
臂灯

5
1.0
5.0
4
提升架
SS150-1
1
7.5
7.5
5
拖式泵
HBT-60
1
90
110
6
木工圆锯
MJ106
1
3
3
7
手提电锯
5900B
10
0.7
7
8
电钻
ZX-32JF
10
1.1
11
9
钢筋切断机
GQ40
2
5
10
10
钢筋弯曲机
GW40
4
3
12
11
钢筋调直机
GT1/4/12
1
5.5
5.5
12
钢筋套丝机
HGS40
2
7
14
13
蛙式打夯机
HW-60
1
7.5
7.5
14
插入振捣器
ZX-50
5
1.1
5.5
15
电焊机
BX1-500
3
17KVA
51A
16
水电套丝机
Z3T-MOB
2
0.75
1.5
17
弯管机

2
1.1
2.2
18
砂轮切割机
JG-400
4
3
12
19
空气压缩机
V-105-10
1
7.5
7.5
20
降水水泵
65DL
8
3
24
21
其它负荷

10
六 、 负荷计算及配电系统设计
根据设备位置和场地情况，确定配电线路及电缆选择设计如下，采用需用系数（Kx）法将用电设备分组计算，计算公式如下：
Pj = Kx * Σpe ---------------有功功率
Qj = Pj * tgФ ----------无功功率
Sj =√Pj2 + Qj2 ----------视在功率
1. 由ZXA-1外分5个支路
第一支路为现场塔吊专用箱提供电源，塔吊专用箱用电设备表如下：
序 号
名 称
数 量
功 率（KW）
1
KTZ100塔吊
1
50
2
镝灯
4
14
3
塔吊臂灯
5
5
负荷计算如下：
取Kx = 0.78 cosФ=0.80 即 tgФ=0.75
Pj 1=0.78*（50+14+5） = 53.82KW
Qj1 =0.75 * 53.82 = 40.37KVR
Sj 1=√Pj2 + Qj2=√53.822+40.372 = 67.3 KVA
Ij = Sj /（0.38*√3） =67.3/（0.38*1.73） = 102.4A
Iz=1.2*Ij =1.2*102.4=123A
所以电缆选择：铜芯3*352+2*162的橡套绝缘电力电缆150米。
第二支路现场地泵专用箱提供电源，地泵专用箱用电设备表如下：
序 号
名 称
数 量
功 率（KW）
1
HB60地泵
1
90
负荷计算如下：
取Kx = 0.78 cosФ=0.80 即 tgФ=0.75
Pj 1=0.78*90 = 70.2KW
Qj1 =0.75 *70.2 = 52.65KVR
Sj 1=√Pj2 + Qj2=√70.22+52.652 = 87.75 KVA
Ij = Sj /（0.38*√3） =87.75/（0.38*1.73） = 133A
Iz=1.02*Ij =1.2*133=136A
所以电缆选择：铜芯3*502+2*252的橡套绝缘电力电缆200米。
第三支路为生活、办公区提供电源，FXB-1用电设备表如下：
序 号
名 称
数 量
功 率（KW）
1
蒸饭车
3
72
2
热水器
3
36
3
空调
20
30
4
照明

12
负荷计算如下：
取Kx =0.6 cosФ=0.80 即 tgФ=0.75
Pj 1=0.6*（72+36+30+12） = 90KW
Qj1 =0.75 * 90 = 67.5KVR
Sj 1=√Pj2 + Qj2=√902+67.52 = 112.5KVA
Ij = Sj /（0.38*√3） =112.5/（0.38*1.73） =171A
Iz=1.02*Ij =1.02*171=175A
所以电缆选择：铜芯3*702+2*352的橡套绝缘电力电缆100米。
第四支路为木工房、钢筋加工棚区提供电源，FXB-2用电设备表如下：
序 号
名 称
数 量
功 率（KW）
1
圆锯
1
3
2
手提电锯
5
3.5
3
电钻
5
5.5
4
弯曲机
4
12
5
钢筋切断机
2
4.4
6
套丝机
2
16
7
调直机
1
5.5
负荷计算如下：
取Kx =0.6 cosФ=0.80 即 tgФ=0.75
Pj 1=0.6*（3+3.5+5.5+12+4.4+16+5.5） = 31KW
Qj1 =0.75 * 31 = 23KVR
Sj 1=√Pj2 + Qj2=√312+232 = 38.6KVA
Ij = Sj /（0.38*√3） =38.6/（0.38*1.73） =58.7A
Iz=1.02*Ij =1.02*58.7=60A
所以电缆选择：铜芯3*252+2*102的橡套绝缘电力电缆150米。
第五支路为施工现场提供电源，FXB-3用电设备表如下：
序 号
名 称
数 量
功 率（KW）
1
插入式振捣器
2
2.2
2
水电套丝机
2
1.5
3
弯管机
1
2.2
4
压力焊机
1
65
负荷计算如下：
取Kx =0.45 cosФ=0.80 即 tgФ=0.75
Pj 1=0.45*（2.2+1.5+2.2+65） = 32KW
Qj1 =0.75 * 32 = 24KVR
Sj 1=√Pj2 + Qj2=√322+242 = 40KVA
Ij = Sj /（0.38*√3） =40/（0.38*1.73） =61A
所以电缆选择：铜芯3*252+2*102的橡套绝缘电力电缆100米。
第六支路为施工现场降水和消防提供电源，FXB-4用电设备表如下：
序 号
名 称
数 量
功 率（KW）
1
降水水泵
8
24
2
消防水泵
1
7.5
负荷计算如下：
取Kx =0.8 cosФ=0.80 即 tgФ=0.75
Pj 1=0.8*（24+7.5） = 25.2KW
Qj1 =0.75 * 25.2 = 18.9KVR
Sj 1=√Pj2 + Qj2=√25.22+18.92 = 31.5KVA
Ij = Sj /（0.38*√3） =31.5/（0.38*1.73） =48A
所以电缆选择：铜芯3*162+2*42的橡套绝缘电力电缆100米。

2. 现场总负荷计算如下：
取同期系数Kp=Kq=0.7
A、 有功功率：Pj总 = 0.7*（53.82+70.2+90+31+35+25.2）=213.65KW
B、 无功功率Qj总=0.7*(40.37+52.65+67.5+23+24+18.9)=158.5KVA
C、 视在功率Sj总=√Pj总 + Qj总 =√213.652+ 158.52=266KVA
D、 现场总计算电流总容量：
Ij总=Sj总/（0.38*√3）=266/（0.38*√3）=405A
E、现场实际计算电流总容量：
Iz总=1.02*405=413A
所以，从变压箱连接一级柜的电缆选用聚氯乙烯绝缘护套电力电缆：铝芯3*240+2*120的电缆300米。
3 配电箱设计
3.1 场地所有配电箱均要进行编号，统一进行管理。编号如下：
（1）、总配电箱------------------------ZXA……
（2）、二级配电箱---------------------FXB1、FXB2……
（3）、三级配电箱---------------------FXB1-1、FXB2-2……
（4）、开关箱---------------------------KXC1、KXC2……
3.2总配电箱
（1）ZXA1
ZXA-1总配电箱上口设400A的总控隔离开关，下口分别设2路250A，2路200A，2路100A的漏电开关（备用）。
3.3二级配电箱
（1）FXB-1、FXB-2、FXB-3、FXB-4及塔吊、地泵专用箱。
配电箱内总控开关采用整定值400A的带可视断开点的自动空气开关，下口分设6路出线开关，分别为：
A、 第一路整定电流200A的带可视断开点的漏电开关;（塔吊）
B、 第二路整定电流250A的漏电保护开关; （地泵）
C、 第三路整定电流200A的漏电保护开关; （FXB-1）
D、 第四路整定电流100A的漏电保护开关。（FXB-2）
E、 第五路整定电流160A的漏电保护开关（FXB-3）
F、 第六路整定电流100A的漏电保护开关。（FXB-4）
（2）FXB-1—2-3-----6配电箱（空开配置都是相同的）
注: 配电箱内控 置开关采用带可视断开点的自动空气开关+相匹配的漏开，单面装，可采用知名品牌正泰或德力西厂家生产的产品。
办公区 ，生活区食堂，钢筋加工，木工，水电加工，上楼层，消防泵等配电箱
见图纸系统配电图。
3.4.±0.00以上楼层配电箱
±0.00以上楼层每两层各设配电箱1台。电源由FXB内整定值200A的漏电保护开关控制，进入配电箱电源一次线选用YC—3*25+2*16的橡套电力电缆；
4 接地和接零保护
4.1 本工程施工用电设计采用三相五线TN—S供电系统，自总配电箱二次侧以下均设专用保护零线。现场达到三级配电，两级以上漏电保护。
4.2 现场施工时要本着“一机、一闸、一漏、一箱”的原则进行细化的临电配置。
4.3 本现场内7台固定FXB配电箱均设重复接地，接地电阻不得大于10Ω。塔吊、施工电梯提升架必须做防雷接地。任何情况下防雷接地接地极与配电箱重复接地接地极必须分别设置，严禁防雷接地与重复接地公用一个接地极。避雷引下线应与防雷接地装置有可靠的电气连接，接地电阻不得大于4Ω。
4.4 配电箱和开关箱的金属箱体，金属电器安装以及箱内电器的不应带电金属底座外壳等必须作保护接零。现场配电箱必须按照公司安全部要求设围栏，围栏也要做保护接零。保护接零应通过接线端子板连接。
4.5 配电箱、开关箱内均分设工作零线和保护零线端子，工作零与保护零要分开。
4.6 与电气设备相连的保护零线截面，应为不小于16mm2的多股绝缘铜线。手持用电设备的保护零线，应在绝缘良好的多股铜芯橡皮电缆内，截面不小于2.5mm2，颜色为黄/绿双色线。保护零线截面应不小于相线截面的1/2。相线截面小于16mm2时，保护零线截面与相线相同；相线截面大于16 mm2小于35 mm2时，保护零线截面为16 mm2；相线截面大于35 mm2时，保护零线截面为相线截面的1/2。
4.7 保护零线不得经过开关、熔断器，不得做工作零线用，要做到专线专用。正常情况下，保护零线不得有工作电流通过。
4.8 对产生振动较大的设备，其保护零线连接点不得少于两处。
4.9 从总配电箱出线到各一级配电箱的电缆均采用三相五芯电缆，埋深不小于0.6m，凡是穿过大门口等车辆较多的路段要加套钢管保护。现场电动机具的电源线严禁拖地，明设时要做好防护。
七 、 防雷措施
1、本现场结构阶段施工机械最高点为塔吊、提升架，根据《施工现场临时用电安全技术规范》JGJ46-2005、《建筑物防雷设计规范》——GB50057有关要求规定如下：
① 当本建筑物处于旁边高大建筑物避雷针保护半径范围内时，可不做避雷针。
② 当本建筑物处超出旁边高大建筑物避雷针保护半径范围内时，且提升架高度>20m时，必须按要求设置避雷针。
③ 四川地区年平均雷暴日为此30.7天,属于规定的15天＜30.7＜40天范围；
④ 现场塔吊设计高度大于规定的32m时。
符合以上条件时, 提升架、塔顶必须按要求设置避雷针。装修阶段拆除塔吊后,正式避雷装置尚未启用前,现场最高点必须装设避雷针。
2、保护范围：
保护范围如下图所示：

单支避雷针的保护范围图
H--避雷针高度80米; Hx—被保护物高度60米 Ha—避雷针相对有效高度 Rx---避雷针相对保护半径 Y---塔吊高度80米,则:
当已知高度Y时,保护半径 Rx=Y×tgφ= 80×1.732 = 136米;
项目部应视结构高度和外架高度与塔吊顶升高度之间的关系,适当调整防雷措施,若外架超出被保护高度时,必须加设避雷针。
3.避雷装置要求：
① 避雷针长度应为1m-2m，用φ20以上圆钢制作。引下线可利用金属结构体，但要保证电气连接的可靠。
② 接地体按照规范要求制作，接地电阻值≤4Ω冲击电阻值≤30Ω。
③ 安装避雷针的设备上所用动力、照明、信号及通信等线路均应穿钢管敷设。并将钢管与设备的金属构架作电气连接。
施工现场防雷装置每年雨季前检查一次。检查外观接闪器、引下线等各部分连接是否牢固、有腐蚀等；测量接地电阻值、绝缘电阻值、泄漏电阻、工频放电电压大小等。
八 、 防护措施
现场用电必须按照GB50194-93《建设工程施工现场供用电安全规范》及总公司、公司的有关规定规范执行。
1.配电箱、开关箱
（1）现场所有室外固定式配电箱、开关箱必须搭设防雨、防砸防护棚，做好防潮、防雨雪、防淹、外壳做接地保护等措施。防雨防砸防护棚尺寸为3*3米（放置两个配电箱，尺寸为5*3），前檐高3米，后檐高2.5米，四周围护网片高度1.8米，网片间隙为15厘米。（见图）
（2） 配电箱底部基础砌左右前后为3--5平方米，高0.3米，前后左右为0.9米的通道。方形或长方形基座。（见图）
（3）配电箱防护棚内地面操作台面做0.3%向外坡度。
（4）流动开关箱使用完后，立即切断电源、收盘好电缆线后放于室内或防雨棚内，因工作需要无法收回时，加盖防雨布，防止雨、湿受潮。
（5）接地保护必须经常进行检查、摇测，保护接地电阻不大于10Ω，发现问题及时处理，严禁带隐患运行。
（6）现场电工雷雨天必须加强巡视次数，个人防护齐全有效，必须穿绝缘靴，注意避雷接地装置跨步电压触电。

（固定式配电箱、开关箱搭设防雨雪、防砸防护棚示意图）
2.现场用电机械具及线路
（1）现场机械必须搭设操作防雨棚（如混凝土输送泵、卷扬机、电焊机、木工机械、钢筋加工机械、水电加工机械、搅拌机等）并认真巡视，查看其牢固可靠性，防止漏雨、潲雨和积水。机械设备防雨雪、防潮、防淹等措施的巡视检查。
（2）保护接零是否牢固可靠、良好。
（3）所有动力及照明线路，供配电线路的绝缘，机械强度是否合格，固定有无松动，特殊线路的保护措施是否可靠。
（4）抽水作业时，工作人员必须穿绝缘靴，并远离水泵30米以外，防止发生意外触电伤亡。
（5）现场所有机械具的重复接地必须保证电气连接，并且接地电阻≤10Ω。
九 、 安全用电措施和注意事项
1. 施工现场的临时用电一定要按电气施工验收规程认真施工，不能因其是临时用电就敷衍了事。它关系到施工人员的生命安全，要给予足够的重视。
2. 保证接地装置的可靠性，正确处理工作零线和保护零线，严禁混用。所有需要接地处，必须与保护零线作可靠的电气连接。保护零线必须采用黄/绿双色线，严禁与相线、工作零线相区别，杜绝混用。现场内采用接零保护方式，不得有一部分电气设备接零保护，而另一部分设备接地保护。保护接零不得经过开关、熔断器，正常情况下保护零线不得有电流通过。
3. 所有电气设备除做保护接零外，还必须实现两级以上漏电保护，且要保证漏电开关使用灵敏可靠。所有开关箱内直接分断设备电源的开关必须用漏电保护开关。
4. 配电箱或配电线路维修时，应悬挂停电检修标示牌，严格按照操作规程进行。停、送电必须有专人负责。停、送电操作顺序如下：
⑴停电操作顺序为：
用电设备 — 开关箱 — 配电箱 — 总配电箱
⑵送电操作顺序为：
总配电箱 — 配电箱 — 开关箱 — 用电设备
5. 配电箱、开关箱内所有电器均要有明显标志，进出线口均在下底面，进出线口加套管。分路敷设，排列整齐不得受力。配电箱、开关箱应作名称、用途和分路标记并应加锁，设专人负责。开关箱实行一机、一闸、一漏、一箱制。
6. 施工现场停止作业1小时以上时，应将动力开关箱、配电箱断电上锁。
7. 配电箱、开关箱内的电器必须可靠完好，不准使用破损的电器。电器设备之间距离应不小于安全用电距离。所有临时用电的材料，不允许用不合格产品。
8. 带电导体必须绝缘良好，其上严禁搭、挂、压其它物体。保持与外电的安全距离或采取相应的防护措施。
9. 配电箱、开关箱周围，围护栏内严禁堆放物品，应有两人同时工作的空间和道路，不得堆放妨碍操作和维修的物品。移动式配电箱、开关箱应装设在固定的支架上，下底与地面的垂直距离应在0.6m-1.5m之间。固定式配电箱的下底与地面的垂直距离应在1.3m-1.5m之间。
10. 配电箱和开关箱内装有漏电开关，其额定动力电流应符合安全规定，额定漏电动作时间应小于0.1S，由安全部门统一采购。
11. 接地装置敷设时，接地体采用50*5的镀锌角钢（或Φ50的镀锌钢管）和40*4的镀锌扁钢。当接地电阻达不到要求时，应增加接地极。
12. 行灯电压不得超过36V，隧道、人防工程、高温、导电灰尘或灯具离地面高度低于2.4m等场所的照明电压不大于36V，潮湿、易触及带电体场所照明电压不大于24V，特别潮湿的场所、导电良好的地面、锅炉或金属容器内照明电压不大于12V。
13. 生活区临时用电要求：
⑴生活区必须设有专用配电箱（或开关箱），每条回路有单独开关控制。施工队缩舍采用36V电压。要设专用手机充电插座，夏天采用电扇吹风，要设专用电源插座。
⑵办公室临时用电，过墙导线需穿管敷设，室外配线使用风雨线或橡套电缆。使用三孔插座且保护零线到位。
⑶宿舍内灯具高度不能保证达到2.4m时，要使用低压照明或将灯具金属外壳做保护接零。
⑷食堂内灯具、开关用防水型，用电设备要有保护接零，配备专门开关箱，箱内单相与三相回路分开。
⑸仓库内存有易燃物品时需装设防爆灯。
14. 配电箱与开关箱分开设置，配电箱内严禁直接接设备。机具电源线进出地面做好防护，进入接线盒也要有保护。电机铁壳开关都要接零保护。照明回路要单独设置。
15. 建立临电工程设备、材料安全检测和材质把关制度，凡是不合格的设备材料一律不得使用。临电工程设备材料的合格证、说明书、材质证明等要建立技术档案，妥善保存。导线、漏电保护开关等设备材料器具要进行测试，并记录测试结果，不符合安全要求坚决不用。
16. 建立安全技术交底制度，向专业电工及各类用电人员介绍临时用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人的签字手续，注明交底日期。
17. 建立安全检测制度。从临时用电工程完工开始，定期对临时用电设施进行检测，主要内容有：电缆导线绝缘电阻值、接地电阻值、电气设备绝缘电阻值、漏电保护器动作参数等，并作好检测记录，以监视临时用电工程是否安全可靠。发现问题立即检修。
18. 建立电气维修制度。加强日常和定期维修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
19. 建筑工程竣工后，临时用电设施的拆除，应有统一的组织和指挥，制定周密的拆除计划。要规定拆除时间、人员、程序、方法、注意事项和防护措施等。
20. 建立用电安全责任制。定期对临时用电工程各部位的操作、监护、维修，分片、分块、分机落实到人，并辅以必要的奖惩。
21. 建立安全教育和培训制度。定期对专业电工和各类用电人员进行用电安全教育和培训，经考核合格，持证上岗。严禁无证上岗或随意串岗。
22. 安装、维修或拆除临时用电工程，必须由电工完成，严禁非电工操作。电工等级应与工程难易程度和技术复杂性相适应。
23. 对现场用电设备及电气装置、线路要设置防护设施，现场用电设施必须定期进行检查且要及时维修。电气设备的位置、安装、防护、使用、维修、操作及维修人员，必须符合JGJ46-2005《施工现场临时用电安全技术规范》的要求及GB50194-93《建筑工程施工现场供用电安全规范》标准。
24. 建立安全检查制度和评估制度。按照JGJ59-88《建筑施工安全检查评分标准》定期对现场用电安全情况进行检查评估。
25. 外电防护，应按JGJ46-2005《施工现场临时用电安全技术规范》的要求，保证和外电线路的安全距离或采取相应的防护措施。
26. 高压电气设备的操作人员必须具有高压电工操作证。
27. 强化安全用电领导体制，提高电气技术队伍素质。
28. 现场人员必须按照JGJ46-2005《施工现场临时用电安全技术规范》的要求，制定各项管理制度，尽职尽责的落实，切实保障施工现场临时用电的安全。
十 、 电气防火措施
1. 按设计合理配置、整定各种电气设备，对电路和设备的过载、短路故障进行可靠的保护。电气设备损坏后，应及时更换，严禁带病运行。
2. 在电气装置和线路周围，不准堆放易燃、易爆和强腐蚀介质。建立易燃、易爆和强腐蚀介质的管理制度。
3. 加强电气设备相间和相地间绝缘，防止电弧的产生。
4. 加强防雷接地保护措施。在正式工程未完成以前，应认真做好临时防雷设施的设置工作。
5. 加强电气防火教育，建立电气防火检查制度。
6. 建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志。
7. 施工现场总配电箱、固定配电箱、固定开关箱、电气设施及电气材料处，必须配备两支及以上干粉灭火器等消防器材，并设专人负责。
8. 强化电气防火领导制度，建立电气防火队伍。
十一 、 管理制度及应急预案
11.1施工现场用电安全管理制度
1、本工程施工用电设专用保护零线，采用三相五线制TN-S供电系统，现场达到三级配电、两级以上漏电保护（由配电箱经开关箱至设备），
2、施工现场的临时用电设施，必须按用电施工组织设计施工，如要改动必须通过原设计、审批人员的确认及审批。
3、安装、维修或拆除临时用电工程，必须由电工完成，电工等级应同工程的难易程度和技术复杂性相适应，对现场用电设备及电气装置、线路要设置防护设施，现场用电设施必须定期进行检查且要及时维修。
4、各类用电人员应掌握安全用电基本知识和所用设备的性能，使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好，严禁设备带病运行。停用的设备必须拉闸断电，锁好开关箱。
5、施工现场的临时用电必须建立安全技术档案，并设专职电气负责人，对施工现场的临时用电安全技术档案进行管理。
6、高低压线路下方，不得搭设作业棚，建造生活设施，堆放构件、架具、材料及其它杂物等。
7、对现场配电箱应设置接地装置，塔吊、钢筋加工及末端负荷处的配电箱均应设重复接地，塔吊应做防雷接地，要保证接地装置的可靠性。
8、正确处理工作零线和保护零线，严禁混用。所有需要接地处必须与保护零线做电气连接。
9、保护零线必须采用黄/绿双色线，任何情况严禁混用，与相线、工作零线相区别分清。
10、现场内采用接零保护方式，不得一部分电气设备接零保护而另一部分电气设备接地保护，所有电器设备的金属外壳以及和电器设备相连接的金属构架，必须采用接零保护。
11、配电箱与开关箱内电气元件安全正确，布置合理，元气件间距必须满足安全距离要求，配电箱与开关箱内所有电器要有明显标志。配电箱、开关箱应标明名称、用途和分路标记，并应加锁，设专人负责。开关箱实行一机一闸。
12、配电箱、开关箱内禁止存放杂物，配电箱、开关箱设置高度符合要求，箱内电气设备的额定容量与被控制用电设备容量相匹配，箱内工作零线和保护零线应分别设置，并配有系统图。箱内熔断器必须使用熔丝，三相设备的熔丝大小要一致。
13、一组开关只能控制一台设备，严禁一组开关同时控制两台（含）以上设备。所有电气设备的引入线必须经过漏电保安器和熔断器，保安器必须每月检查一次，以保证灵敏可靠。
14、配电箱、开关箱或配电线路维修时，应悬挂停电检修标志牌，严格按照操作规程进行，停、送电必须设专人负责。停、送电操作顺序如下：
（1）、停电操作顺序：
用电设备——开关箱——配电箱——总配电箱
（2）、送电操作顺序：
总配电箱——配电箱——开关箱——用电设备
15、配电箱、开关箱周围，维护拦内严禁堆放物品。移动式配电箱、开关箱应装设在固定的支架上。
16、生活区必须设有专用配电箱或开关箱，每条回路有单独开关控制，具体按用电施工组织设计和施工现场临时用电安全技术规范的要求布设。
17、埋入地下的电缆深度不得小于60公分，土质不得有石块或杂物，过路必须穿钢套管，并设线路走向标志以防危险。现场电动机具的电源线严禁拖地，明设 时要作好防护。
18、电焊机外壳应完好，其一、二次接线柱防护罩牢固，一次线长度不得超过5 米，二次线长度不得超过30米，并且双线到位，严禁有老化、开裂、破损现象。电焊机必须要有防潮托，必须配有电焊机专用漏电保护器及配电箱。
19、场使用碘钨灯必须有灯架防火，防雨，安全防护罩，库房内禁止使用100W以上灯泡。行灯必须使用防水电缆线。
20、手持电动工具必须使用流动开关箱，开关必须由电工每天检查一次，接电必须用插座、插头，线与箱距离为5米。
21、建立健全安全技术交底制度、安全检测制度和电气维修制度，建立用电安全责任制，对临电工程各部位的操作、监护、维修，应分片、分块、分机落实到人。
22、建立安全教育和培训制度。禁无证上岗或随意串岗。
23、加强电气防火教育，建立电气防火检查制度和电气防火责任制，加强电气防火重点场所烟火管理，并设置禁止烟火标志。
24、配电箱内配备干粉灭火器等相应的消防器材，并设专人负责。
25、施工现场必须满足每班两人值班的原则，严禁一名电工单独进行带电作业。
26、施工现场电工应制定上午、下午和夜间巡视制度，并在值班维修记录中详细记录当天每次巡视的具体情况，值班期间不得脱岗，不准酗酒。
11.2配电箱管理制度
1、 严禁非电工拆装、检修配电箱内电器。
2、 配电箱周围不得堆放杂物，金属围栏是否完整，金属围栏的保护地线压接是否牢固。
3、 值班电工每天对配电箱巡视检查至少两次。
4、 检查开关、熔断器的接点处是否过热，配线绝缘是否破坏。
5、 检查配电箱内各电器元件是否完好无损，仪表指示是否在规定范围内。
6、 检查配电箱内电气系统图、各开关所标回路名称有无脱落现象。
7、 停用的设备及送出电源回路，必须拉闸、断电、上锁。
8、 正常情况下每周对配电箱清扫、除尘至少两次。
9、 检查配电箱的灭火器材是否齐全有效。
10、 雨雪天加强巡视、检查配电箱的积雪、积水情况，如有积雪、积水及时排除。
11.3施工现场电工值班制度
1、值班电工必须持证上岗，而且证件齐全有效，严禁无证上岗。
2、穿戴好个人劳动防护用品，安全操作，正确使用各种工具和劳动保护用品。
3、值班电工必须满足每班两人的原则，严禁一名电工单独进行带电作业。原则上作业时不能带电操作，特殊情况时必须有保证防止触电的安全措施，并设专人监护。
4、值班期间不得脱岗、串岗，不准喝酒，严格遵守各项规章制度和劳动纪律。
5、值班期间要作好巡视，发现问题立即解决整改，严禁设备、电气、线路带病运行。
6、认真填写临电值班维修记录，记录内容要详细、准确、具体。内容包括：日常工作记录、机具维修记录、及时间、地点、维修内容、采取的措施、处理结果、维修人员、验收人员等。交接斑人员、时间要写清楚，不能让人代填写。
7、贯彻执行安全生产方针，杜绝触电伤亡事故的发生，认真安全的完成各项生产任务。
8、值班电工应全面负责起值班期间工地的一切用点管理，确保安全用电有备无患。
9、参加各项有关的安全活动，对用电人员宣传电气安全知识。参加工地检查，并提出意见和建议。
11.4宿舍用电管理制度
为了保证员工的用电安全，杜绝火灾及触电伤亡事故的发生，所有人员必须按本制度执行。
1、 生活区宿舍内严禁长明灯，每个员工应养成节约用电、人走灯灭、随手关灯的良好习惯。
2、 禁止使用自制的电热器及其它用电器具，使用厂家生产的电热器、电炉等电器时，必须有出厂安全合格证，必须经项目经理部同意后由电工室安装，任何个人不得私接乱拉电线，违者重罚。
3、 非电工严禁操作、从事电工作业。对非电工操作、从事电工作业的处以100-500元罚款。
4、 由于违章造成人员伤亡事故的将按相关法律处罚，项目部不负任何法律及经济责任。
5、 任何人不得在电线上凉挂衣物及其它物品，违者处罚100元。
6、 为了杜绝火灾的发生，宿舍内严禁安装100W以上的灯泡及使用碘钨灯照明、取暖。
7、 宿舍内电风扇接线盒非电工严禁私自拆接，违反规定者将处罚100-500元，由于违章造成的一切经济、法律后果均由违章者自负。
11.5 防触电事故应急预案
为了确保施工人员人身安全，防止触电事故的
