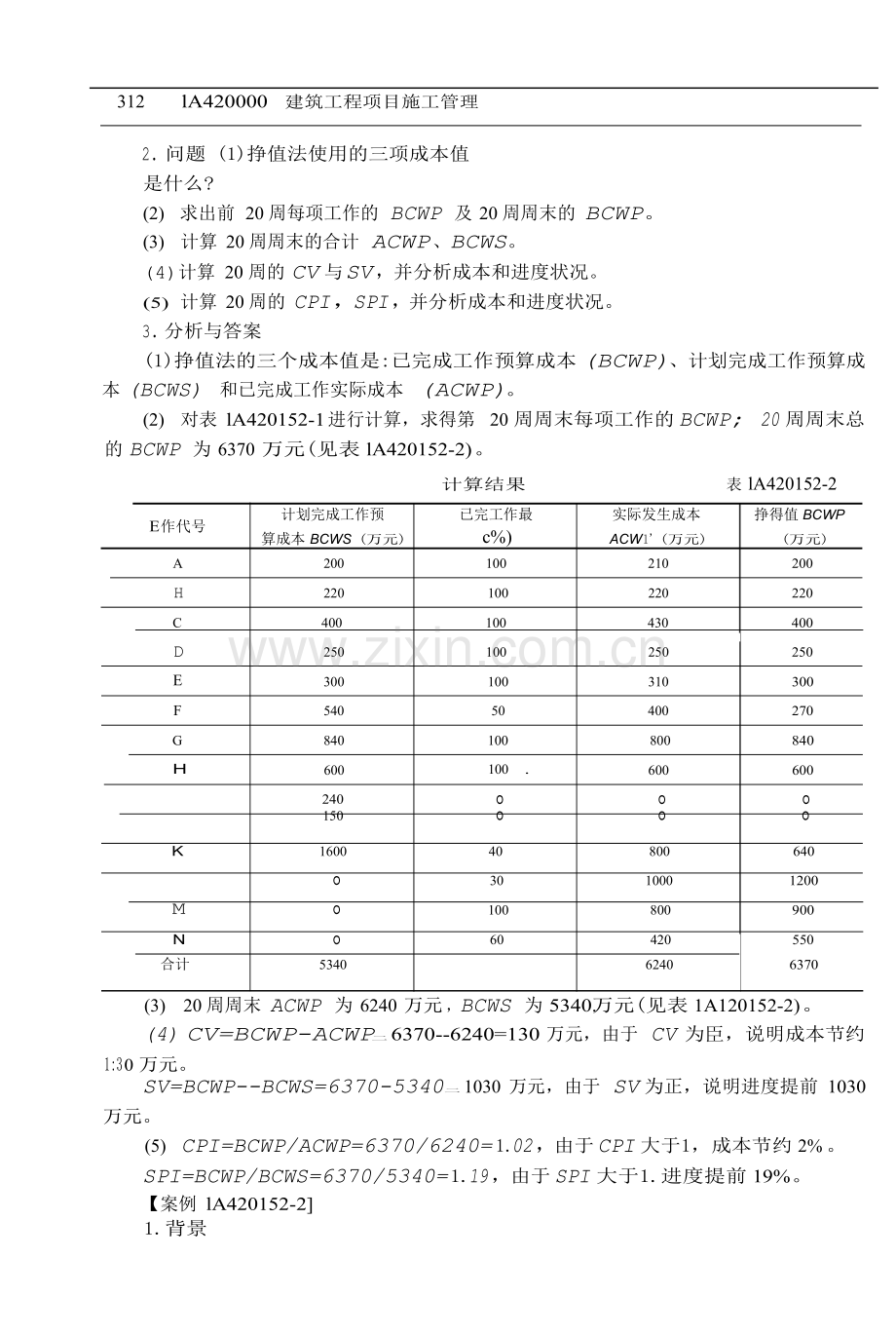

312 lA420000 建筑工程项目施工管理
2. 问题 (1)挣值法使用的三项成本值是什么?
(2) 求出前 20 周每项工作的 BCWP 及 20 周周末的 BCWP。
(3) 计算 20 周周末的合计 ACWP、BCWS。
(4)计算 20 周的 CV 与SV，并分析成本和进度状况。
(5) 计算 20 周的 CPI，SPI，并分析成本和进度状况。
3. 分析与答案
(1)挣值法的三个成本值是:已完成工作预算成本 (BCWP)、计划完成工作预算成 本 (BCWS) 和已完成工作实际成本 (ACWP)。
(2) 对表 lA420152-1 进行计算，求得第 20 周周末每项工作的 BCWP; 20 周周末总
的 BCWP 为 6370 万元(见表 lA420152-2) 。
计算结果 表 lA420152-2
计划完成工作预 已完工作最 实际发生成本 挣得值 BCWP
E 作代号
算成本 BCWS (万元) c%) ACWl' (万元) (万元)
A 200 100 210 200
H 220 100 220 220
C 400 100 430 400
D 250 100 250 250
E 300 100 310 300
F 540 50 400 270
G 840 100 800 840
。 。 。
H 600 100 . 600 600
240
150 。 。 。
。
K 1600 40 800 640
。
30 1000 1200
。
M 100 800 900
N 60 420 550
合计 5340 6240 6370
(3) 20 周周末 ACWP 为 6240 万元 ，BCWS 为 5340.万元(见表 1A120152-2) 。
(4) CV=BCWP-ACWP二 6370--6240=130 万元，由于 CV 为臣，说明成本节约
1:30 万元。
SV=BCWP--BCWS=6370-5340二 1030 万元，由于 SV 为正，说明进度提前 1030
万元。
(5) CPI=BCWP/ACWP=6370/6240=1.02，由于 CPI 大于1，成本节约 2% 。
SPI=BCWP/BCWS=6370/5340=1.19，由于 SPI 大于1.进度提前 19%。
【案例 lA420152-2]
1.背景
1A420000 建筑工程项目施工管理 313
某高校装修多间自习教室，计划进度与实际进度见图 1A420152，图中粗实线表示计 划进度(进度线上方的数据为每周拟完工作的计划成本)，粗虚线表示实际进度(进度线 上方的数据为每周实际发生成本)，假定各分项工程每周计划进度与实际进度匀速进行， 而且各分项工程实际完成工程量与计划完成总工程量相等。
分项工程
吊顶龙骨安装及窗
计划进度与实际进度(周)
2 3 4 5 6 7 8 9 10
5 5 5
帘盒制作安装 5 5 5 3
---咱回回-- ------- ------ ------呻
4 4
吊顶矿棉板安装
3 3
--恤---
3 3 3
墙面涂刷乳胶漆
3 3 3
------ --曰---- ------
7 7 7
地面铺设塑胶地板
6 6 7
6 6
固定教室桌椅 4 4 3
L → 一一」
图 lA420152 某高校自习教室装修工程计划进度与实际进度
2. 问题
(1)计算每周成本数据，并将结果填人表 1A420152-3。
(2)分析第 5 周周末和第 8周周末的成本偏差和进度偏差。
某高校自习教室装修工程成本数据表(单位:万元) 表 lA420152-3
项 目
成本数据
l
2
3
4
5
6
7
8
9
10
每周拟完工程计划成本
拟完工程计划成本累计
每周已完工程实际成本
已完工程实际成本累计
每周已完工程计划成本
已完工程计划成本累计
3. 分析与答案
(1)每周成本数据的计算结果见表 lA420152-4。
(2)第 5 周周末和第 8周周末的成本偏差和进度偏差分析:
1)第 5 周周末成本偏差与进度偏差:
成本偏差=已完工程实际成本一已完工程计划成本=27一26=1>0，即成本超支 1
万元。
314 1A420000 建筑工程项目施工管理
进度偏差=已完工程实际时间 已完工程计划时间=5一[3 (26--19)/(26一19)J=1(周)， 即进度拖后 1 周。
或:进度偏差:拟完工程计划成本一已完工程计划成本 =36--26=10 (万元)，即进 度拖后 10 万元。
某高校自习教室装修工程成本数据计算结果表(单位:万元) 表 lA420152-4
项 目
成本数据
1
2
3
4
5
6
7
8
9
10
每周拟完工程计划成本
口
5
9
7
10
10
13
6
拟完工程计划成本累计
5
10
19
26
36
46
59
65
每周已完工程实际成本
5
5
5
6
6
3
9
10
11
3
已完工程实际成本累计
。严
10
15
21
27
30
39
49
60
63
每周已完工程计划成本
3. 75
3.75
3. 75
7.75
7
3
10
11
11
4
已完工程计划成本累计
3.75
7.5
11.25
19
26
29
39
50
61
65
2) 第 8 周末成本偏差与进度偏差:
成本偏差=已完工程实际成本 已完工程计划成本=49--50= --1<0，即成本节约 1
万元。
进度偏差=已完工程实际时间 已完工程计划时间 =8--[6十 (50--46) / (59--46) ]二
1.69 周，即进度拖后1.69 周。 或:进度偏差=拟完工程计划成本一已完工程计划成本=65--50=15C 万元)，即进度
拖后 15 万元。
lA420160 建筑工程材料管理
lA420161 熟悉材料采购和保管 一、工程项目材料采购的要求
1.项目经理部应编制工程项目所需主要材料、大宗材料的需要量计划，由企业物资
部门订货或采购。
2. 材料采购应按照企业质量管理体系和环境管理体系的要求，依据项目经理部提出 的材料计划进行采购。选择企业发布的合格分供方名册中的厂家;对于企业合格分供方名 册以外的厂家，在必须采购其产品时，要严格按照"合格分供方选择与评定工作程序"执 行，即按企业规定经过对分供方审批合格后，方可签订采购合同进行采购;对于不需要进 行合格分供方审批的一般材料，采购金额在 5 万元以上的(含 5 万元)，必须签订订货 合同。
3. 材料采购时，要注意采购周期、批量、库存量满足使用要求，并使采购费和储存 费之和最低。
二、材料采购方案
在进行材料采购时，应进行方案优选，选择采购费和储存费之和最低的方案。其计算
公式为:
1A4.20000 建筑工程项目施工管理 315
F= Q/2 X P X A +S/Q X C
式中 F 采购费和储存费之和;
Q 每次采购量;
P 采购单价;
A 一-仓库储存费率;
S 总采购量;
C 每次采购费。 三、最优采购批量的计算
(1A420161-1)
最优采购批量，也称最优库存量，或称经济批量，是指采购费和储存费之和最低的采
购批量，其计算公式推导如下:
将公式 OA420161-1)右边对 Q 求导数，并令其为 0，解此方程，可得最优采购批量 的计算公式:
式中 Qo 最优采购批量。 年采购次数=S/Qo 采购间隔期二 365/年采购次数
Qo =!2EC/F在 (1A420161-2)
因此，项目的年材料费用总和就是材料费、采购费和仓库储存费三者之和。
【案例 lA420161】
1.背景 某工程由某建筑公司承建，工程需要采购水泥若干。根据项目经理部编制的材料需要
量计划和现场仓储条件，该项目年需要采购水泥总量为 24000t。根据以上情况，现提出
两种采购方案:
方案一:以半个月为单位采购周期，一次采购费用为 60 元，水泥单价 180 元/t。仓 库年保管率 3.5%。
方案二:以一个月为单位采购周期，一次采购费用为 62 元，水泥单价 170 元/t ，仓 库年保管率 3%。
2. 问题
0) 在材料采购时，应如何选择分供方?
(2) 根据案例中提供的资料，通过计算决定应选择哪一种采购方案?
3. 分析与答案 (1)材料采购时应选择企业发布的合格分供方名册的厂家;对于企业合格分供方名册
以外的厂家，在必须采购其产品时，要严格按照"合格分供方选择与评定工作程序"执 行，即按企业规定经过对分供方审批合格后，方可签订采购合同进行采购;对于不需要进
行合格分供方审批的一般材料，采购金额在 5 万元以上的(含 5 万元)，必须签订订货
合同。
(2)分别计算方案一和方案二的采购费和存储费之和 F:
1)方案一:
每次采购数量 =24000/24= 1000t
则采购费和储存费之和=Q/2XPXA十S/QXC
316 1A420000 建筑工程项目施工管理
2)方案二:
=1000/2X180X3.5% 十24000/1000 X 60
=4590 元
每次采购数量=24000/12=2000t
则采购费和储存费之和=Q/2XPXA十S/QXC
=2000/2X170X3% 十24000/2000 X 62
=5844 元
3) 由此可见，方案一采购费和储存费之和较小，故应以每半个月为周期采购一次。 四、材料进场的验收与保管
.材料进人现场时，应进行材料凭证、数量、外观的验收(外观的验收需填报外观检验 记录)，其中凭证验收包括发货明细、材质证明或合格证，进口材料应具有国家商检局检 验证明书。数量验收包括数量是否与发货明细相符、是否与进场计划相符，水泥进行 5% 过磅抽查，小件材料物资按 5%抽检装内数量。计量方法为过磅或检尺，验收完成后进行 实物挂牌标识，建立"收料台账记录"。
经验收合格的材料应按施工现场平面布置一次就位，并做好材料的标识。 材料的堆放地应平整穷实，并有排水、防扬尘措施。 各类材料应分品种、规格码放整齐，并标识齐全清晰，料具码放高度不得超过1.5m。 库外材料存放应下垫上盖，有防雨、防潮要求的材料应入库保管。 周转材料不得挪作他用，也不得随意切割打洞，严禁高空坠落，拆除后应及时退库。 施工现场散落材料必须及时清理分拣归垛。 易燃、易爆、剧毒等危险品应设立专库保管，并有明显危险品标志。 钢材、木材、地方材料等材料进场验收后进行待验标识，并通知有关人员送检，待复
检合格后进行发放使用。 钢材、水泥、应建立"材质台账'飞机电材料应收集合格证。
lA420162 了解 ABC 分类法的应用
【案例 lA420162】
1.背景
某学校教学楼为 7 层建筑，结构形式为框架结构，建筑高度 26m，建筑面积
19120时，其中教学楼工程中的多媒体教室的装饰装修施工任务由新星建筑装饰公司承 担，为做好装饰材料的质量管理工作，在建筑装饰装修工程施工前，根据材料清单购买的 材料如表 1A420162-1 所示。
建筑装饰材料清单表 表 lA420162-1
序号
材料名称
材料数量
计量单位
材料单价(元)
1
细木工板
12
盯"
930.0
2
砂
32
口，3
24.0
3
实木装饰门扇
120
日12
200.0
4
铝合金窗
100
口，2
130.0
lA420000 建筑工程项目施工管理 317
续表
序号
材料名称
材料数量
计量单位
材料单价(元)
5
白水泥
9000
kg
0.4
6
乳白胶
220
kg
5. 6
7
石膏板
150
口1
12.0
8
地板
93
m2
62.0
9
醇酸磁漆 '
80
kg
17.08
10
瓷砖
266
m2
37.0
2. 问题
在本工程项目中，试述 ABC 分类法的计算步骤，并简述应如何对建筑装饰材料进行 科学管理。
3. 分析与答案 计算步骤:
(1)计算出材料价款和该种材料占总价款的百分比，见表 lA420162-2。
装饰材料占材料总价款的百分比表 表 lA420162-2
序号
材料名称
材料数量
计量单位
材料单价(元)
材料价款(元)
所占比例 c%)
细木工板
12
口l:
930.0
11160
15.39
2
砂
32
m3
24.0
768
1.06
3
实木装饰门扇
120
日，2
200.0
24000
33.09
4
铝合金窗
100
口，2
130.0
13000
17.92
5
白水泥
9000
kg
0.4
3600
4. 96
6
乳白胶
220
kg
5.6
1232
1.70
7
石膏板
150
口1
12.0
1800
2.48
8
地板
93
口，2
62.0
5766
7.95
9
醇酸磁漆
80
kg
17.08
1366
1.88
10
瓷砖
266
日，2
37.0
9842
13.57
合计
72534
100
(2) 对各种材料按照该材料占总价款的百分比大小进行排序，并计算出累计百分比， 见表 lA420162-3 。
装饰材料占总材料价款的累计百分比表 表 lA420162-3
序号
材料名称
材料数量
材料单价
材料价款
所占比例
累计百分比
1
实木装饰门扇
120
200.0
24000
33.09
33.09
2
铝合金窗
100
130.0
13000
17.92
51.01
3
细木工板
12
930.0
11160
15.39
66.40
4
瓷砖
266
37.0
9842
13.57
79. 97
5
地板
93
62.0
5766
7.95
87.92
6
白水泥
9000
0.4
3600
4.96
92.88
318 1A420000 建筑工程项目施工管理
续表
序号
材料名称
材料数量
材料单价
材料价款
所占比例
累计百分比
7
石膏板
150
12.0
1800
2.48
95.36
8
醇酸磁漆
80
17.08
1366
1.88
97.24
9
乳白胶
220
5.6
1232
]. 70
98.94
10
砂
32
24.0
768
]. 06
100.00
合计
72534
100
(3)根据 ABC分类法的基本原理，累计频率属于 (0% 80%) 区间的因素定为 A
类因素，即主要因素，应进行重点管理; (80% 90%)区间的因素定为 B 类因素，即次 要因素，应进行次要问题的管理;将 (90% 100%) 区间的因素定为 C类因素，即一般 因素，按照常规方法应适当加强管理。上述的方法称为 ABC分类管理法。
因此，依据 ABC分类法，确定本工程中实木装饰门扇、铝合金窗、细木工板、瓷砖 重点进行管理;本工程中的地板材料应进行次要管理;本工程中的白水泥、石膏板、醇酸
磁漆、乳白胶、砂等材料作为一般管理的内容。
lA420170 建筑工程施工机械设备管理
lA420171 掌握施王机械设备配置的方法 编制施工方案时，施工机械的选择，多使用单位工程量成本比较法，即依据施工机械
的额定台班产量和规定的台班单价，计算单位工程量成本，以选择成本最低的方案。
在施工中，不同的施工机械必须配套使用，以满足施工进度要求，并进行施工成本 计算。
【案例 lA420171】
1.背景
某基础公司分包某地下商业中心土方开挖工程，土方量为 128600旷，平均运土距离
8km，合同工期 45d。该公司能投入此工程的机械设备如表 1A420171-1:
能投入此工程的机械设备表 表 lA420171-1
挖掘机
型号 PCOI-01 PC02-01 PC09-01
斗容量 (m") 0.84 1.17 ， ]. 96 台班产量 (m:1 / 台班) 600 1000 1580 台班单价(元/台班) 1180 1860 3000
载重能力 8t 12t 15t 运距 8km 台班产量 (m" ，台班) 45 63 77 台班单价 Uêi 台班) 516 680 850
2. 问题
(1)若完成该挖土任务要求按表 1A420171-1 中挖掘机和自卸汽车型号只能各选一 种，且数量没有限制，应如何组织最经济?相应的每立方米土方挖运直接费为多少?
1A420000 建筑工程项目施工管理 319
(2) 如果每天按 8h 施工时间考虑，每天出士必须外运，且考虑公司自有机械设备数 量限制(机械设备数量见表 1A420171-2) ，需如何安排相应的机械设备，才能使士方作业 最经济?
公司自有机械设备数量表
挖掘机
型号 PCOI-Ol PC02-01
自有设备数量 6 3
自卸汽车
载重能力 8t 12t
自有设备数量 40 36
表 lA420171-2
PC09-01
15t
10
(3) 按第 2 问中所选结果，计算其土方挖运单方直接费。
3. 分析与答案 (1)先根据案例中数据计算各机械设备的土方挖(运)单方直接费:
1)三种型号挖掘机每立方米土方的挖土直接费分别为:
PC01-01: 1180/600= 1.97
PC02 一01: 1860/1000= 1.86
PC09-01: 3000/1580=1.90
取挖土直接费最低的1.86 元/时的 PC02-01 型挖掘机。
2)兰种型号自卸汽车每立方米土方的运土直接费分别为:
8t 车: 516/45=11.47;
12t 车: 680/63=10.79;
15t 车: 850/77=11.04;
取运士直接费最低的 10. 79 元/旷的 12t 自卸汽车。
3) 相应的每立方米土方挖运直接费为: 1.86 10. 79=12. 65 元/m3
0
(2) 挖运都选相应直接费最低的设备:
1)首先按挖土直接费最低的 PC02-1 挖掘机考虑，每天施工需要台数:
128600/ (1000X45) =2.86:::::::::3 台
取每天安排 PC02-1 型挖掘机 3 台，则每天出土量为 3 X 1000 = 3000m3 。
2) 自卸车也选用运士直接费最低的 12t 自卸车，每天需 3000/63 =47.6 台，该公司 仅有该型号自卸车 36 台，故超出部分只能另选其他车型。
每天剩余士方量: 3000-36X63=732时。
3) 考虑采用运土直接费次低的 15t 自卸车，每天需 732/77=9.5 台，故选择选用 15t
自卸车 9 台。
每天仍剩余土方量: 732-9X77=39时。
的剩余 39时均需任一车型一个台班(其中 12t 自卸车除外，15t 自卸车只剩下 1 台) 考虑到 8t 自卸车台班单价 516 最低，故选用 l 台 8t 自卸车。
5) 综上所述，最经济的安排方式如下:
应选择施工机械为: PC02-1 型挖掘机 3 台，8t 自卸车 1 台，12t 自卸车 36 台，15t
320 lA420000 建筑工程项目施工管理
自卸车 9 台。
(3) 每日土方挖运总费用: 3X1860十lX516 十36X680 十9 X 850=38226 元 土方挖运工作天数: 128600/3000=42.86 43 天 则土方挖运单方直接费为: 38226X43/128600=12.78 元 1m3
0
lA420172 熟悉大型施王机械设备的生产能力
一、土方机械的生产能力与选择 土方机械化开挖应根据基础形式、工程规模、开挖深度、地质、地下水情况、土方
量、运距、现场和机具设备条件、工期要求以及土方机械的特点等合理选择挖土机械，以 充分发挥机械效率，节省机械费用，加速施工进度。土方机械化施工常用机械有:推土 机、铲运机、挖掘机(包括正铲、反铲、拉铲、抓铲等)装载机等，一般常用土方机械的 生产能力选择可参考表 lA420172-1。
常用土方机械的生产能力与选择表 表 lA420172-1
机械名称 特性 作业特点及辅助机械 适用范围
操作灵活、运转方
1.作业 特点
(1)推平$
(2) 运距 100m 内的堆土(效率 (1)推一~四类士; 最高为 60m); (2 )找平表面，场地平
(3) 开挖浅基坑; 整;
(4) 推送松散的硬士、岩石; (3 )短距离移挖作填，
回填基坑(槽)、管沟并压
(5) 回填、压实;
实;
便，需工作面小，可 (6) 配合铲运机助铲;
推土机 挖土、运士，易于转 (7) 牵引;
移，行驶速度快，应 (8) 下坡坡度最大 35'.横坡最 用广泛 大为 10'.几台同时作业，前后距离
应大于 8m
土方挖后运出需配备装土、运士设
(4) 开挖深不大于1.5m
的基坑(槽);
(5) 堆筑高1.5m 内的路 基、堤坝;
(6) 拖羊足碾;
(7) 配合挖土机从事集
2. 辅助 中主方、清理场地、修路开 备，推挖二~四类士，应用松土机预
机械 道等
先翻松
操作简单灵活，不
(1)大面积整平:
i 受地形限制，不需特 (2) 开挖大型基坑、沟渠; (])开挖含水率 27% 以
(3 )运距 8001500皿内的挖运 下的…~四类土;
设道路，准备工作简 1.作业
单，能独立工作，不 特点 需其他机械配合能完
铲运机 成铲土、运土、卸 士、填筑、压实等工
土(效率最高为 200 350m) ; (2) 大面积场地平整、
(4) 填筑路基、堤坝; 压实;
(5) 回填压实土方; Cl) 运距 800m 内的挖运
(6) 坡度控制在 20'以内 土方(;
(4) 开挖大型基坑(槽)、
序，行驶速度快，易 开挖坚土时需用推土机助铲，开挖
管沟，填筑路基等。但不适
于转移;需用劳力
少，动力少，生产效
2. 辅助 机械
三~四类土宜先用松土机预先翻松
20 40cm; 自行式铲运机用轮胎行
于砾石层、冻土地带及沼泽 地区使用
率高 驶，适合于长距离，但开挖亦须用助
铲
lA420000 建筑工程项目施工管理 321
续表
机械名称 特性 作业特点及辅助机械 适用范围 (1)开挖停机面以上土方g (1)开挖含水量不大于
(2) 工作面应在1.5m 以上; 27%的一~四类土和经爆破
装车轻便灵活，回转 1.作业
(3) 开挖高度超过挖土机挖掘高 后的岩石与冻土碎块;
正铲挖
速度快，移位方便; 特点 度时，可采取分层开挖;
能挖掘坚硬士层，易
(2) 大型场地整平土方;
掘机
控制开挖尺寸，工作
(4) 装车外运 (3 )工作面狭小且较深
效率高 2. 辅助
土方外运应配备自卸汽车，工作面
的大型管沟和基槽路笙;
反铲挖
机械
1.作业 操作灵活，挖土、 特点
应有推 t饥配合平士、集中士方进行 (4) 独立基坑;
联合作业 (5) 边坡开挖
(1)开挖地面以下深度不大的 土方;
(2) 最大挖土深度 4 6m，经济
(1)开挖含水量大的一 合理深度为1.5 3m;
~三类的砂土或教土;
(3) 甩土、堆放;
卸土均在地面作业， (2) 管沟和基槽; 掘机 (4) 较大较深基坑可用多层接力
不用开运输道
挖土
2. 辅助 土方外运应配备自卸汽车，工作面 机械 应有推土机配合推到附近堆放
(3) 独立基坑;
(4) 边坡开挖
llJ挖深坑.挖掘半 拉铲挖
径及卸载半径大，操 掘机
1.作业 特点
(1)开挖停机面以下土方P (1)挖掘 类土， (2) 可装车和甩土; 开挖较深较大的基坑(槽)、 (3) 开挖截面误差较大; 管沟;
(4) 可将土甩在基坑(槽)两边 (2) 大量外运土方;
(3) 填筑路基、堤坝g
纵灵活性较差 较远处堆放
(4) 挖掘河床;
2. 辅助 土方外运需配备自卸汽车、推土 (5) 不排水挖取水中
机械 机，创造施工条件 泥土
(1)开挖直井或沉井土方p (1)土质比较松软，施
钢绳牵拉灵活性较
1.作业
(2) 可装车或甩土; 工商较狭窄的深基坑、
特点
差，工效不高，不能 抓铲挖
挖掘坚硬士;可以装
(3) 排水不良也能开挖g
(4) 吊杆倾斜角度应在 450以上，
基槽;
(2) 水中挖取土，清理
掘机 在简易机械上工作， 距边坡应不小于 2m 河床;
使用方便 2. 辅助 (3) 桥基、桩孔挖土;
机械 土方外运时，按运距配备自卸汽车 (4) 装卸散装材料
1.作业
(1)开挖停机面以上土方;
(2) 轮胎式只能装松散土方，履
(1)外运多余土方;
(2) 履带式改换挖斗时， 可用于开挖;
操作灵活，回转移 带式可装较实土方;
特点
(3) 装卸土方和散料;
装载机
位方便、快速;可装
(3) 松散材料装车;
(4) 松散土的表面剥离5
卸士方和散料，行驶 (4) 吊运重物，用于铺设管道
速度快
2. 辅助 土方外运需配备自卸汽车，作业面 机械 需经常用推土机平整并推松士方
(5 )地面平整和场地清 理等工作g
(6) 回填士;
(7) 拔除树根
322 lA420000 建筑工程项目施工管理
一般而言，深度不大的大面积基坑开挖，宜采用推土机或装载机推土、装土，用自卸 汽车运土;对长度和宽度均较大的大面积土方一次开挖，可用铲运机铲土、运土、卸土、 填筑作业;对面积不大但较深的基础多采用 O.5时或1.Om3 斗容量的液压正铲挖掘机， 上层士方也可用铲运机或推土机进行;如操作面狭窄，且有地下水，土体温度大，可采用 液压反铲挖掘机挖土，自卸汽车运士;在地下水中挖土，可用拉铲，效率较高;对地下水 位较深，采取不排水时，亦可分层用不同机械开挖，先用正铲挖土机挖地下水位以上土 方，再用拉铲或反铲挖地下水位以下土方，用自卸汽车将土方运出。
二、垂直运输机械与设备的生产能力与选择 垂直运输设施在建筑施工中担负垂直运(输)送材料设备和人员上下建筑物的功能，
它是施工技术措施中不可缺的重要环节。随着高层建筑、超高层建筑、高耸工程以及超深 地下工程的飞速发展，对垂直运输设施的要求也相应提高，垂直运输技术已成为建筑施工
中的重要的技术领域之一。 由于凡具有垂直(竖向)提升(或降落)物料、设备和人员功能的设备(施)均可用
于垂直运输作业，种类较多，可大致分以下五大类:
1.塔式起重机 塔式起重机具有提升、回转、水平输送(通过滑轮车移动和臂杆仰俯)等功能，不仅
是重要的吊装设备，而且也是重要的垂直运输设备，用其垂直和水平吊运长、大、重的物 料仍为其他垂直运输设备(施)所不及。塔式起重机的分类见表 lA420172-2 o
塔式起重机的分类表
表 lA420172-2
分类方式
类 别
按固定方式划分
固定式;轨道式;附墙式;内爬式
按架设方式划分
自升;分段架设;整体架设;快速拆装
按塔身构造划分
非伸缩式;伸缩式
按臂构造划分
整体式;伸缩式;折叠式
按回转方式划分
上回转式;下回转式
按变幅方式划分
小车移动;臂杆仰俯;臂杆伸缩
按控速方式划分
分级变速;无级变速
按操作控制方式划分
于动操作;电脑自动监控
按起重能力划分
2. 施工电梯
轻型 ( 80t • m); 中型(关80t. m，运250t. m);
重型(二三250t. m，运lOOOt. m); 超重型(二三 IOOOt • m)
，
多数施工电梯为人货两用，少数为仅供货用。电梯按其驱动方式可分为齿条驱动和绳 轮驱动两种:齿条驱动电梯又有单吊箱(笼)式和双吊箱(笼)式两种，并装有可靠的限
速装置，适于 20 层以上建筑工程使用;绳轮驱动电梯为单吊箱(笼)，无限速装置，轻巧 便宜，适于 20 层以下建筑工程使用。
3. 物料提升架
物料提升架包括井式提升架(简称"井架")、龙门式提升架(简称"龙门架")、塔式 提升架(简称"塔架")和独杆升降台等，它们的共同特点为:
1A420000 建筑工程项目施工管理 323
(1)提升采用卷扬方式，卷扬机设于架体外;
(2) 安全设备一般只有防冒顶、防坐冲和停层保险装置，因而只允许用于物料提升， 不得载运人员;
(3)用于 10层以下时，多采用缆风固定;用于超过 10层的高层建筑施工时，必须采
取附墙方式固定，成为元缆风高层物料提升架，并可在顶部设液压顶升构造，实现井架或 塔架标准节的自升接高。
塔架是一种采用类似塔式起重机的塔身和附墙构造、两侧悬挂吊笼或混凝土斗的、可 自升的物料提升架。
此外，还有一种用于烟囱等高耸构筑物施工的、随作业平台升高的井架式物料提升 机，同时供人员上下使用，在安全设施方面需相应加强，例如:增加限速装置和断绳保护 等，以确保人员上下的安全。
4. t昆凝土泵
它是水平和垂直输送混凝土的专用设备，用于超高层建筑工程时更显示出它的优越 性。按工作方式混凝土泵分为固定式和移动式两种;按泵的工作原理则分为挤压式和柱塞
式两种。目前，我国己使用泪凝土泵施工高度超过 300m 以上的电视塔等超高层建筑。
5. 采用葫芦式起重机或其他小型起'重机具的物料提升设施
这类物料提升设施由小型(一般起重量在1.Ot 以内)起重机具如电动葫芦、于扳葫
芦、嗣链、滑轮、小型卷扬机等与相应的提升架、悬挂架等构成，形成墙头吊、悬臂吊、 摇头把杆吊、台灵架等。常用于多层建筑施工或作为辅助垂直运输设施。
垂直运输设施的总体情况见表 1A420172-3 0
垂直运输设施的总体情况表 表 1A420172-3
序次
设备(施)名称
形式
安装方式
工作方式
设备能力
起重能力
提升高度
塔式起重机
整装式
行走
在不同的回转 半径内形成作业 覆盖区
60 10000 kN. m
80m 内
固定
自升式
250m 内
附着
内爬式
装于天井道内、 附着爬升
350okN. m 内
一般在 300m 内
2
施工升降机 (施工电梯)
单笼、双笼
附着
吊笼升降
-般 2t 以内， 高者达 2.8t
斗般 100m
内，最高已 达 645m
3
井字提升架
定型钢管搭设
缆风固定
吊笼(盘、斗) 升降
3t 以内
60m 内
定型
附着
可达 200m 以上
钢管搭设
100m 以内
4
龙门提升架 (门式提升机)
缆风固定
吊笼(盘、 斗.)升降
2t 以内
50m 内
附着
100m 内
5
塔架
自升
附着
吊盘(斗)升降
2t 以内
100m 以内
6
独杆提升机
定型产品
缆风固定
吊盘(斗)升降
lt 以内
一般在 25m 内
324 lJ\420000 建筑工程项目施工管理
续表
序次
设备(施)名称
形式
安装方式
工作方式
设备能力
起重能力
提升高度
7
墙头吊
定型产品
固定在结构上
回转起吊
0.5t 以内
高度视配绳
和吊物稳定 而定
8
屋顶起重机
定型产品
固定式移动式
葫芦沿轨道移动
0.5t 以内
9
自立式起重架
定型产品
移动式
同独杆
提升机
1t以内
40m 内
10
混凝土输送泵
固定式拖式
固定并设置 输送管道
压力输送
输送能力为
30 50m:l /h
垂直输送高 度一般为
100m，可达
300m 以上
11
可倾斜塔 式起重机
履带式
移动式
为履带吊和塔
吊结合的产品， 塔身可倾斜
50口1内
汽
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
