沥苑三期临时用电施工组织设计编制方案.doc

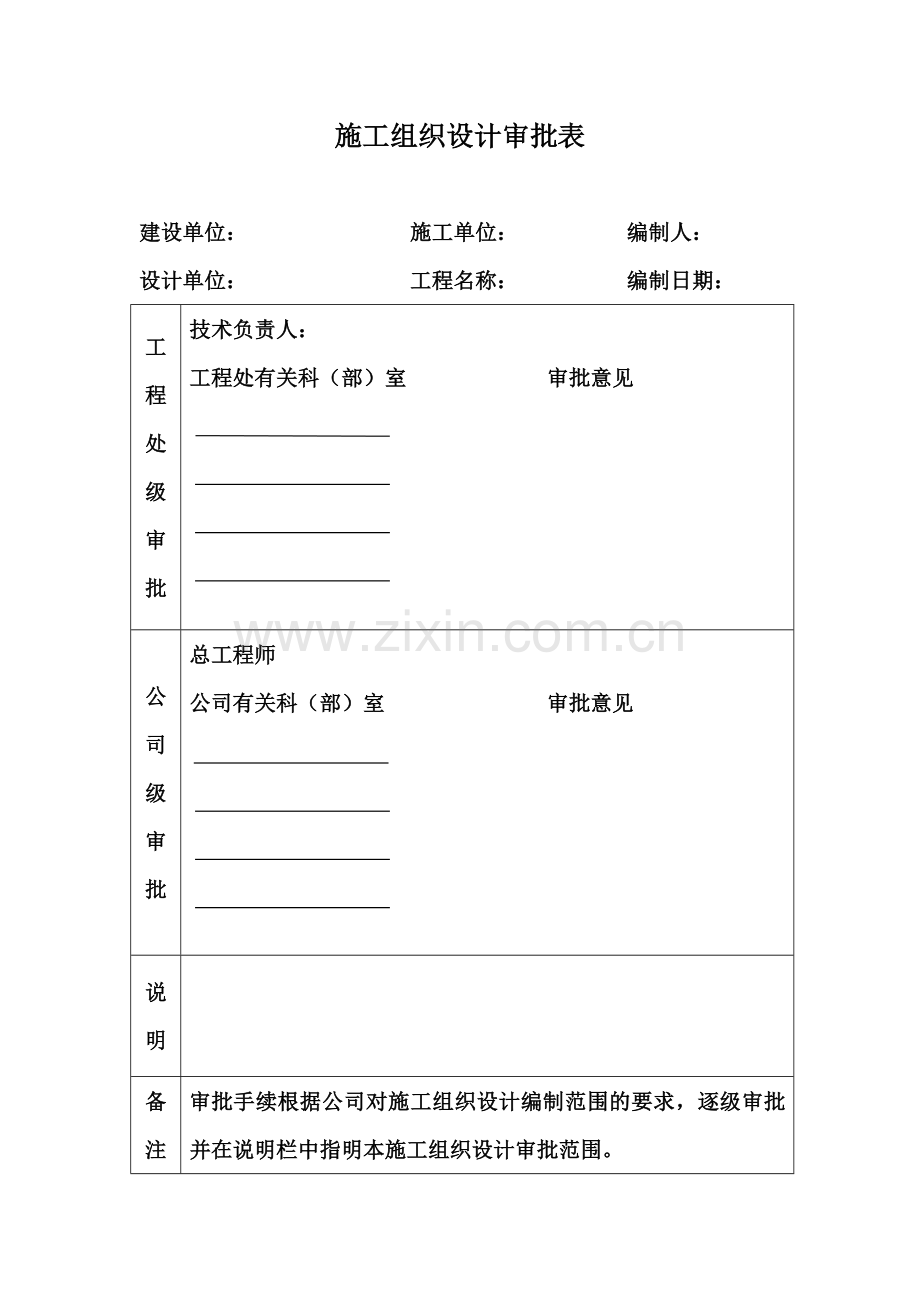

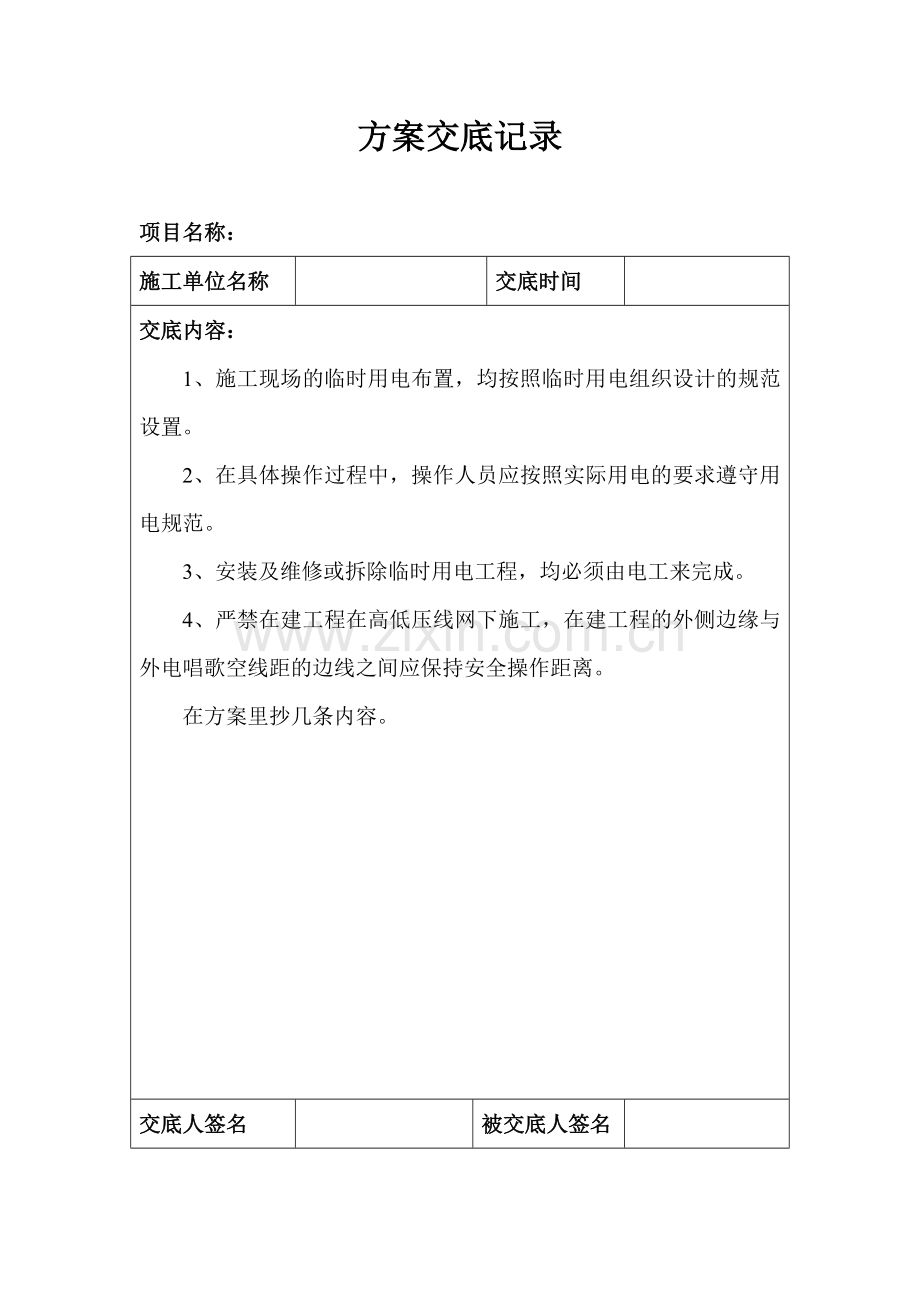

方案交底记录项目名称：施工单位名称交底时间交底内容： 1、施工现场的临时用电布置，均按照临时用电组织设计的规范设置。 2、在具体操作过程中，操作人员应按照实际用电的要求遵守用电规范。 3、安装及维修或拆除临时用电工程，均必须由电工来完成。 4、严禁在建工程在高低压线网下施工，在建工程的外侧边缘与外电唱歌空线距的边线之间应保持安全操作距离。 在方案里抄几条内容。交底人签名被交底人签名施工组织设计审批表建设单位： 施工单位： 编制人：设计单位： 工程名称： 编制日期：工程处级审批技术负责人：工程处有关科（部）室 审批意见公司级审批总工程师公司有关科（部）室 审批意见说明备注审批手续根据公司对施工组织设计编制范围的要求，逐级审批并在说明栏中指明本施工组织设计审批范围。临时用电施工组织设计编制方案1、概述为实现施工现场临时用电安全，必须加强临时用电的技术管理工作。按照JGJ59-99建筑施工安全检查标准，JGJ46-88施工现场临时用电的技术规范，建筑施工现场临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者在开工之前，必须制订临时用电工作计划和编制符合本工程特点的临时用电施工方案、安全技术措施、防火措施。本工程在开工前组织技术部门有关人员对现场进行了勘察，了解当地供电网的供电能力和供电形式，以及业主提供的有关资料进行制订用电工作计划和本方案的编制。2、编制依据一电气装置安装工程旋转电机施工及验收规范 GB50170-92二电气装置安装工程电缆线路施工及验收规范 GB50168-92三低压配电设计规范 GB50054-95四 安全电压 GB3805-84五电气设备交接试验标准 GB50150-91六建筑物防雷设计规范 GB50057-94七电气装置安装工程接地装置施工及验收规范 GB50169-92八施工现场临时用电安全技术规范 JGJ33-2001九建筑机械使用安全技术规程 JGJ33-86十、建筑施工安全检查标准 JGJ59-99十一、手持式电动工具的管理、使用、检查和维修安全技术规程GB3787-833、临时用电平面布置的设定本工程位于嘉定区沪宜公路，双单路旁。施工临时用电主要考虑现场机械使用和小部分生活照明用电。电源由业主原有电网引进现场，再由施工单位进行临时用电设计和配电，平面电源线路设置主要为生活照明、钢筋制作焊接、模板制作及井架用电。电源引入线路采用50平方电缆线，至楼层室内用采用缆线加套管利用建筑物墙面或洞口垂直敷设而上，楼层设置分配电箱，供楼层使用。4、用电设备计划和负荷量计算4、1 用电设备计划使用（见表）设备名称型号数量功率小计井架9台7.5KW15KW砂浆机PL1002台3KW6KW搅拌机3台5KW5 KW插入振动机NZD456台2.2KW13.2KW平板振动机ZW7A2台2.2KW4.4KW蛙式打夯机HW252台3KW6 KW电焊机B30023台9KVA27KWA木工机械（整套）1台6KW6KW钢筋机械（整套）1台6KW6KW潜水泵4台4KW16KW施工照明（整套）15KW15KW生活照明（整套）20KW20KW4、2 负荷计算：以下系数通过各自查表而得： (1)井架： P2=nkx=90.77.5=47.25KVA Q=P2tg=47.251.17=55.28KVA(2)砂浆机： P3=nkx=20.73=4.2KVA Q=P3tg=4.21.17=4.9KVA(3)搅拌机： P4=nkx=30.75=10.5KVA Q=P4tg=10.51.17=12.285KVA（4）插入式振动器: P5=nkx=60.62.2=7.9KVA Q=P5tg=7.91.1=8.7KVA（5）平板振动器： P6=nkx=20.62.2=2.64KVA Q=P6tg=2.641.1=2.9KVA(6)蛙式打夯机： P7=nkx=20.253=1.5KVA Q=P7tg=1.51.02=1.53KVA(7)电焊机: P8=nkx=cosP JC =30.4590.45 0.65 =4.41KVAQ=P8tg=4.411.98=8.73KVA Q=P9tg=12.241.98=24.24KVA(8)木工机械： P10=nkx=10.46=2.4KVA Q=P10tg=2.40.45=1.1KVA(9)钢筋机械： P11=nkx=10.46=2.4KVA Q=P11tg=2.40.45=1.1KVA(10)潜水泵： P12=nkx=40.64=9.6KVA Q=P12tg=9.60.7=6.7KVA（11）施工照明： P13=nkx=115=15KVA Q=P13tg=100=0KVA (12)生活照明： P14=nkx=120=20KVA Q=P14tg=200=0KVAP总=P1+P2+P3+P4+P5+P6+P7+P8+P9+P10+P11+P12=120.62KVAQ总=Q1+Q2+Q3+Q4+Q5+Q6+Q7+Q8+Q9+Q10+Q11+Q12=110.93KVA视在功率:S总= P2总+Q2总 =163.87KVAK=0.9SiS=KS总=0.9163.87=147.48KVA(KW)4、3 导线截面选择：用电设备离业主供电点在100M以内，按照允许电流选择导线的截面 100SiS 1000143.87I= = =320(A)3VCOS 33800.7通过查表得导线选择为：从业主提供电杆线引入配电室，采用BV75MM2铜芯线，其电流345320(A)，从配电室通往各配电箱采用35MM2铜芯电缆线地埋至各分配电箱，通往各自用电设备的导线，根据设备、容量分别选用410MM2的铜芯橡皮线，场地内的地埋线，埋入地下0.6M上下铺10CM细砂、上面覆盖砖或硬质板层加以保护，窜越道路、引出地面2M地下0.2M用套管子保护，电流电压降均能满足要求。5、施工现场临时用电保护措施5、1 本工程根据业主提供电源，采用TNS接零保护系统，见图2示。实行采用三级配电二级漏电保护和一机一箱一闸一保险的原则、见图3示。5、2 现场整个用电系统采用保护重复接地不少于三处，重复接地极用2根383.5钢管，中间用25MM2 双色导线连接，相隔2.5米，分别打入地下1.8米以下成组设置，电阻经测试不大于10，接地及联接方法见图4示。5、3 所使用的电器产品，必须是有关部门推荐，和符合规范要求的电器产品，并应有质量保证书，产品合格证和检测报告。5、4 电器施工作业人员，必须是有关部门培训考核合格后，持有特种作业人员操作证，并应与本工程难点相适应的人员，方能进行作业。5、5 用电操作顺序，送电到总配电箱分配电箱开关箱设备，停电拉闸顺序相反至上锁，除紧急情况外。5、6 二级漏电保护分别安装在分配电箱和开关箱，其动作电流分配电箱一级为30mA，动作时间为不于0.1S，开关箱一级30 mA，动作时间为小于0.1S，配电箱均由本公司仓库调配。不足部分采购。5、7 用电设备符合一机一闸一保护，熔丝匹配按计算配置。5、8 电线架设使用绝缘子，照明线使用绝缘固定。5、9 碘钨灯使用三芯橡皮线，外壳加接零线，室外高度达3M左右。5、10 电焊机、空压机、切割机、水泵等移动设备电缘线长度尽可能设制5M左右，由专业电工指挥观看。5、11 现场电器设备外壳做保护接零，用黄绿双色线。5、12 手持电动工具要建立专人看护负责制，手持工具的负荷线要无接头多股铜芯橡皮线，漏电开头动作不大于15 mA。5、13 分配电箱按实际施工需要沿建筑物两侧，每隔30米设1只，并采用五线制引入。5、14 橡皮线接头不受拉力，并用三种绝缘胶布，可用架空或穿管埋地。5、15 对砂浆机、木工机械采用按纽开关。5、16 对宿舍有家用电器情况，餐房配有符合要求的电器，供职工改善生活。5、17 照明灯具室外离地不低于3米，室内不低于2.5米，每幢宿舍装置一只标准化电箱，进户线做好防水弯，宿舍内电灯开关用拉线开关，离地2.0米高度。6、电源线架设6、1 所有电源线都用绝缘子固定，用绝缘线帮扎牢固；6、2 架空线离地不低于6M，导线采用三相五线制； 6、3 所有电缆架空线严禁直接帮扎在脚手架或钢管上；6、4 埋地电缆的深度不小于0.6M，电缆沟用细沙铺垫；6、5 电缆接头采用交叉对接，接头应安全牢固并有绝缘措施，埋设地下的电缆严禁有接头；6、6 引上楼层的线应保证垂直，并用绝缘子固定；6、7 施工现场一律采用橡皮绝缘线，不得用塑料胶质线；6、8 对一些固定机具的电线都有套管保护；6、9 镝灯、碘钨灯都用绝缘材料固定，外壳皆接地保护。7、接零、接地保护：7、1 本工程电网属于共用电网，故本工程不准作接零保护，但所有电器都必须有接地措施；7、2 本工程所有电源必须采用三相五线制，电缆采用五芯电缆，接地采用35平方毫米线与电箱连接重复接地；7、3 接地材料皆采用202钢管作业接地极，严禁使用钢筋；7、4 接地极深度皆不小于1.8米，跨度不小于2.5米。用铜接头与地线再与接地桩焊接螺丝接好，再用25MM2 双色导线连接；7、5 井架、脚手架都有防雷接地措施。8、电器防火8、1 加强对电器设备的防火措施，必须做到严禁使用陈旧老化的电缆和电线，合理安装配置电器设备，严禁过载；8、2 加强电器设备的保养管理，防止设备日晒雨淋；8、3 在电器装置和线路周围不准堆放易燃易爆和强腐蚀介质，不得使用火源以防损坏；8、4 在电器设备相集中的场所，配电室等处，应配备绝缘灭火器，并挂“禁止烟火”牌；8、5 不准乱接乱拉电线和超负荷电，严禁烧电炉和大容量超额使用，合理设置避雷装置；8、6 组织义务消防队经常性进行电器防火知识教育；8、7 发现火情立即将电源切断；8、8 实行夜晚巡班制度，轮流值日，确保安全；8、9 总配电室，房屋砼结构达到三级防火要求，并按四防一通要求设计，配1211灭火器二只；8、10 碘钨灯固定使用离可燃物相隔25-30M；8、11 宿舍内导线截面按计算容量适当加粗，使用6MM2塑料铜质线，灯泡控制在60W左右。8、12 宿舍有家用电器考虑到专用房内使用（有电工配漏电熔丝），宿舍食堂附近配1211干粉灭火器。9、安全用电技术措施9、1 保证正确可靠的接零接地，设置有效的二级漏电保护装置。9、2 电气设备的装置、安装、防护、使用、维修必须符合JGJ4688施工现场临时用电安全技术规范的要求。9、3 各种电源联接必须牢固，绝缘良好，配电箱、开关箱的用途、名称标识明确，实行一机、一闸、一保险，箱门有锁，并专人负责，箱内及四周不得有杂物。9、4 检修时必须停电，悬挂停电标志牌，必须带电操作时应有专人监护。9、5 强化电气防火领导体制，建立电气防火队伍，加强电器防火教育，制定防火制度，执行防火责任制。9、6 电气周围设置禁止用火标志，配置绝缘灭火器，在电气装置和线路周围不准堆放易燃，易爆和腐蚀性等物品。10、用电安装维修管理10、1 本工程安装维护临时用电必须配备2-3名专职电工来负责用电的安装维修保养等工作，必须持有效证件上岗；10、2 各类用电人员必须掌握安全用电基本知识和熟悉用电设备性能，杜绝不懂电器设备人员操作和玩弄；10、3 停用电器设备必须拉闸断线，锁好电箱；10、4 使用电器设备前必须按规定配备好相应的防护用品，并检查电器装置和防护装置是否完好，严禁带病运行；10、5 搬迁移动电器设备，必须有电工切断电源后进行；10、6 加强对施工现场的电器安全管理，保障职工的人身安全和电器设备的安全，根据上海市低压用电规定，结合本工地实际情况规定用电管理责任制；10、7 施工现场的电器设备必须有有效的安全技术措施，严格按设计要求安装；10、8 施工现场必须有醒目的用电安全标志；10、9 所有电器设备电力线路安装后必须进行定期检查，电器绝缘，接地电阻，漏电保护器必须完好，对查出的问题及时解决；10、10 以施工现场的电器设备及线路必须进行定期检查，电器绝缘，接地电阻、漏电保护器必须完好，对查出的问题及时解决。11、分配电箱做到下列规定：11、1 各类电箱必须符合安全用电的规范化、标准化、条理化的要求，不准使用木制电箱；11、2 进出线必须下进下出有雨水弯PVC管保护，电箱内统一规格，统一回路、统一接地保护；11、3 各种大型机械如塔吊、对焊机都有专用电箱；11、4 移动电箱线长不大于30米，动力与照明必须分开，严禁混用，必须一机一闸漏电保护器；11、5 手持式电动机械必须有二级保护并有专人管理。12、安全用电组织管理12、1建立临时用电施工组织设计和安全用电技术措施的编制审批制度，并建立相应的技术档案。12、2制定有关施工用电安全技术交底，安全检测，电气定期检修和用电工程拆除的组织措施，定期检查安全用电责任制和安全教育及培训规章制度，提高电气技术人员素质，强化安全用电责任体制的落实。12、3 现场配二名双证电工，确保正常维修；12、4 现场电器设备应验收合格后方能使用；12、5 加强现场电器设备巡查和定期检查，对不符合要求或损坏的设备要及时调换；12、6 一般情况下不准带电作业，特殊情况时应派有经验的电工监视方可作业；12、7 移动设备应建立借用制度和验收制度；12、8 严禁违章操作和无证乱拉乱接，一经发现按奖罚制度处理，造成重大事故直接追求刑事责任。1332323333233注：1、一级配电（总配电箱）。2、二级配电（带由漏电开关的分配电箱）3、三级配电（带由漏电开关的开关箱）图3：三级配电、二级漏电保护系统示意图目 录一、概况二、编制依据三、临时用电平面布置的设定四、用电设备计划和负荷量计算五、施工现场临时用电保护措施六、电源线架设七、接零、接地保护：八、电器防火九、安全用电技术措施十、用电安装维修管理十一、分配电箱做到下列规定十二、安全用电组织管理下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
