祥达县施工组织设计新版.doc

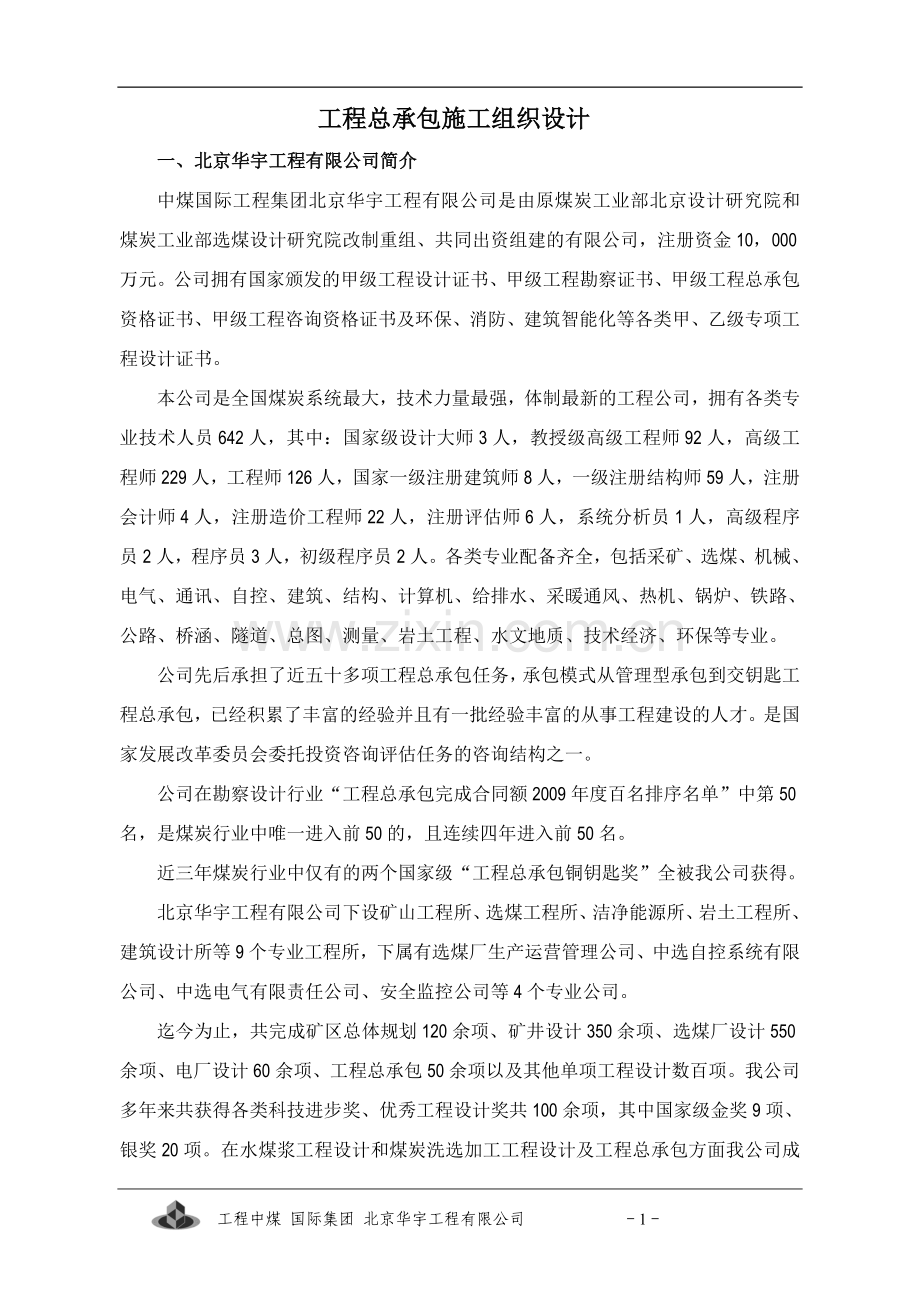

工程总承包施工组织设计
一、北京华宇工程有限公司简介
中煤国际工程集团北京华宇工程有限公司是由原煤炭工业部北京设计研究院和煤炭工业部选煤设计研究院改制重组、共同出资组建的有限公司，注册资金10，000万元。公司拥有国家颁发的甲级工程设计证书、甲级工程勘察证书、甲级工程总承包资格证书、甲级工程咨询资格证书及环保、消防、建筑智能化等各类甲、乙级专项工程设计证书。
本公司是全国煤炭系统最大，技术力量最强，体制最新的工程公司，拥有各类专业技术人员642人，其中：国家级设计大师3人，教授级高级工程师92人，高级工程师229人，工程师126人，国家一级注册建筑师8人，一级注册结构师59人，注册会计师4人，注册造价工程师22人，注册评估师6人，系统分析员1人，高级程序员2人，程序员3人，初级程序员2人。各类专业配备齐全，包括采矿、选煤、机械、电气、通讯、自控、建筑、结构、计算机、给排水、采暖通风、热机、锅炉、铁路、公路、桥涵、隧道、总图、测量、岩土工程、水文地质、技术经济、环保等专业。
公司先后承担了近五十多项工程总承包任务，承包模式从管理型承包到交钥匙工程总承包，已经积累了丰富的经验并且有一批经验丰富的从事工程建设的人才。是国家发展改革委员会委托投资咨询评估任务的咨询结构之一。
公司在勘察设计行业“工程总承包完成合同额2009年度百名排序名单”中第50名，是煤炭行业中唯一进入前50的，且连续四年进入前50名。
近三年煤炭行业中仅有的两个国家级“工程总承包铜钥匙奖”全被我公司获得。
北京华宇工程有限公司下设矿山工程所、选煤工程所、洁净能源所、岩土工程所、建筑设计所等9个专业工程所，下属有选煤厂生产运营管理公司、中选自控系统有限公司、中选电气有限责任公司、安全监控公司等4个专业公司。
迄今为止，共完成矿区总体规划120余项、矿井设计350余项、选煤厂设计550余项、电厂设计60余项、工程总承包50余项以及其他单项工程设计数百项。我公司多年来共获得各类科技进步奖、优秀工程设计奖共100余项，其中国家级金奖9项、银奖20项。在水煤浆工程设计和煤炭洗选加工工程设计及工程总承包方面我公司成绩不凡，成功地设计并建成了我国第一座全重介工艺的田庄选煤厂、第一座国内设计的高效模块选煤厂、我国最大、亚州第一的安家岭选煤厂、目前国内最大的2座炼焦煤选煤厂山东龙固选煤厂（设计能力为6.0Mt/a，实际生产能力为10.00Mt/a）和安徽临焕选煤厂（设计能力为8.0Mt/a，实际生产能力为12.00Mt/a）均由本公司设计完成并分别于2007年相继建成投产、我国第一座水煤浆制备厂、我国第一座煤泥发电厂，以及第一个燃用水煤浆锅炉示范工程，并在燃油锅炉改烧水煤浆工程设计方面占有一定的市场份额。

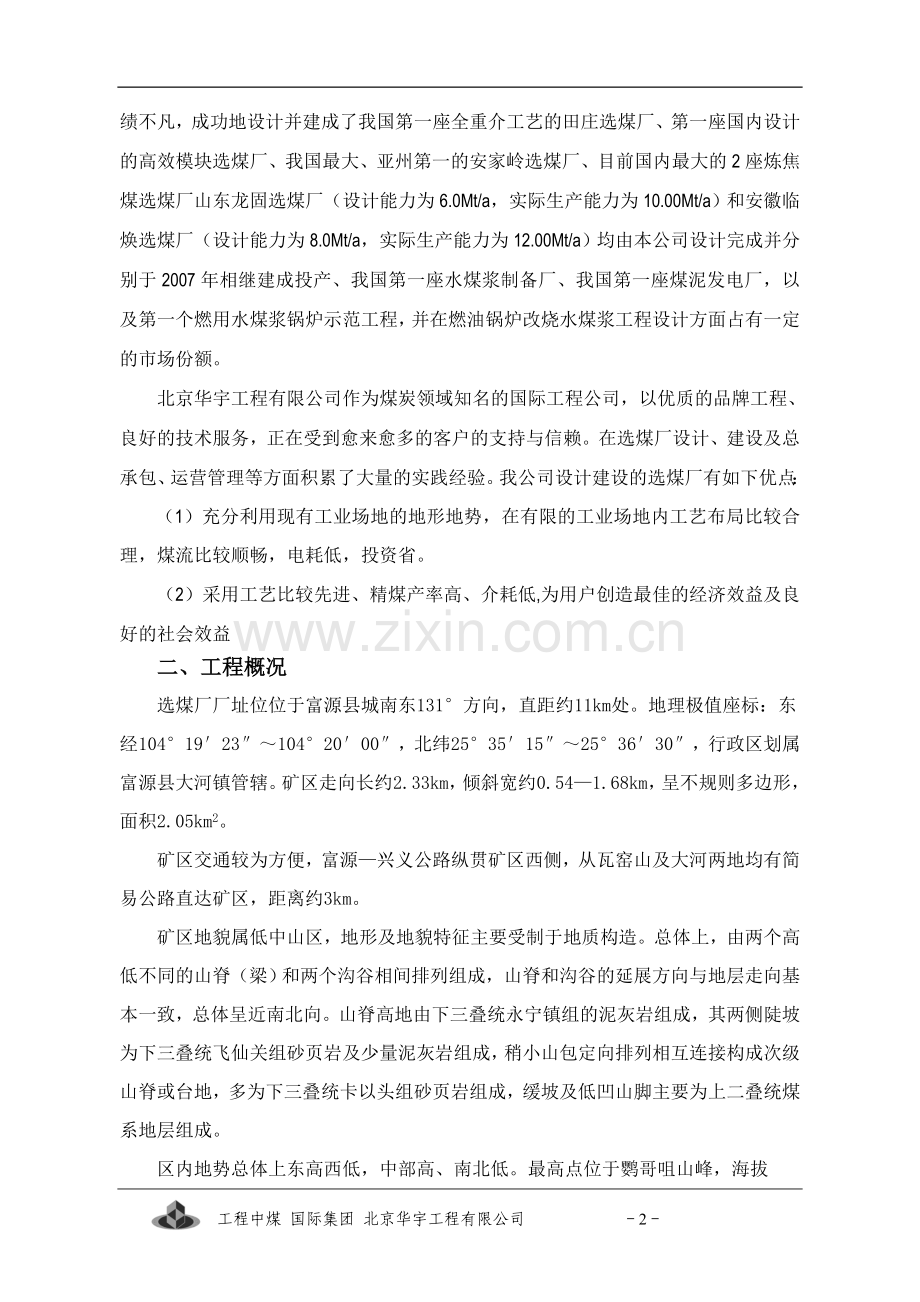

北京华宇工程有限公司作为煤炭领域知名的国际工程公司，以优质的品牌工程、良好的技术服务，正在受到愈来愈多的客户的支持与信赖。在选煤厂设计、建设及总承包、运营管理等方面积累了大量的实践经验。我公司设计建设的选煤厂有如下优点：
（1）充分利用现有工业场地的地形地势，在有限的工业场地内工艺布局比较合理，煤流比较顺畅，电耗低，投资省。
（2）采用工艺比较先进、精煤产率高、介耗低,为用户创造最佳的经济效益及良好的社会效益
二、工程概况
选煤厂厂址位位于富源县城南东131°方向，直距约11km处。地理极值座标：东经104°19′23″～104°20′00″，北纬25°35′15″～25°36′30″，行政区划属富源县大河镇管辖。矿区走向长约2.33km，倾斜宽约0.54—1.68km，呈不规则多边形，面积2.05km2。
矿区交通较为方便，富源—兴义公路纵贯矿区西侧，从瓦窑山及大河两地均有简易公路直达矿区，距离约3km。
矿区地貌属低中山区，地形及地貌特征主要受制于地质构造。总体上，由两个高低不同的山脊（梁）和两个沟谷相间排列组成，山脊和沟谷的延展方向与地层走向基本一致，总体呈近南北向。山脊高地由下三叠统永宁镇组的泥灰岩组成，其两侧陡坡为下三叠统飞仙关组砂页岩及少量泥灰岩组成，稍小山包定向排列相互连接构成次级山脊或台地，多为下三叠统卡以头组砂页岩组成，缓坡及低凹山脚主要为上二叠统煤系地层组成。
区内地势总体上东高西低，中部高、南北低。最高点位于鹦哥咀山峰，海拔2091.40m，最低处为硐山矿北的山沟，标高约为1800m，相对高差291.40m。
矿区为北亚热带半湿润气候区，冬寒夏凉，据富源县气象站常年观测统计资料：气温：最高气温34.9°C，最低气温零下11°C，年平均气温13.8°C，无霜期240d。
雨量：年平均雨量1093.7mm，其中雨季（5-10月）降雨量占全年降水量的86.5%。冬春干燥，夏秋多雨湿润。
风向：主导风向为东南风。
区内灾害性气候频繁，主要有霜冻、冰雹、干旱、洪涝、低温等。
矿区内无地表水系，仅矿区外西南有打羊沟和黑路山煤矿广场沟谷有小溪，但水量很小，干旱时则干枯，是排泄地表水和地下水的主要渠道。
从大的范围上论述，矿区属珠江水系。流经矿区南侧（直距2km）的大河（块择河上游），海拔1688m，汇集喜旧溪河后注入南盘江。由于矿区内周围地势较高（1800m以上），各沟谷小溪流量受大气降水量限制。
矿区内无直接地震记录资料。据历史记载，邻富源城区200km范围内，曾先后于1537年、1833年和1856年发生过三次5级以上的破坏性地震。近十余年来，无破坏性地震也时有发生，仅1978年上半年就曾发生三次小地震。富源被划为地震裂度7度区。根据云建抗（1993）年44号文，区内地震烈度按7度进行设计。
本工程范围包括：从进厂公路、原煤储煤场、准备车间、主厂房、压滤系统、烘干系统、中煤矸石仓、产品仓及相应的栈桥等整个地面生产系统（包括浓缩车间、带式输送机栈桥、介质库）、选煤厂的全部高低压配电系统（包括变配电室、配电设施、电缆）及生产辅助设施（采制化室及计量室），选煤厂的全部综合自动化以及通信系统、照明、防雷、采暖、通风除尘、消防、给排水、冲洗水、环保、隔声、安全、卫生、起重、检修等附属工程的设计、施工、供货、运输、安装、调试、技术服务和培训等工作，以及室外给排水、行政福利设施、场区设施项目的工程设计、施工、安装、设备采购、调试全过程服务，对本工程的完整性、协调性及技术总体负责。
三、项目管理目标
1、工程进度目标
施工总工期：285日历天。
2、工程质量目标
单位工程的质量目标：“合格”
3、工程安全目标
根据招标文件要求我单位将该单位工程的安全目标是：伤亡事故为零，重伤事故零，隐患整改率100%，特殊工种持证上岗率100%，安全教育培训率100%。

四、项目组织机构
根据富源县祥达煤矿有限公司祥达煤矿选煤厂工程的实际情况，成立由项目经理为首的项目部。设置固定的办公室和联系电话，组织本工程的实施工作。根据工程项目的建设规模和工程量，我公司拟根据工程进展情况，在施工现场分期分批派驻强有力的现场项目部，项目部的组成按照国际通行的职能模式运作，实行项目经理负责制，全面负责工程质量、进度、资金控制及施工安全、合同履行、协调各方面关系等工作，项目经理按照公司的管理制度和授权，全面细致地主持项目部的工作。项目经理为首的项目部下设项目施工部、项目设计部、项目控制部、项目采购部、项目开车部、项目财务部(见图4-1)

工程中煤 国际集团 北京华宇工程有限公司 －44－
富源县祥达煤矿有限公司祥达煤矿选煤厂工程项目经理部组织机构图进度控制
费用估算
费用控制
材料控制
质量计划
质量控制
图4-1

监理公司
建设单位总代表
项目经理、执行经理

控制经理
质量经理

安全工程师
财务经理
开车经理
施工经理
采购经理
项目设计
总工程师

财务管理
会计核算
安全管理
开车指导
人员培训
综合管理
技术管理
计划进度
费用管理
质量管理
材料管理
工程管理

综合管理
采 买
催 交
检 验
运 输
工艺
机制制造
电气
土建
给排水
暖通
总图
经济

4.1 项目工作人员及分工
富源县祥达煤矿有限公司祥达煤矿1.50Mt/a选煤厂EPC工程总承包工程程项目经理部主要工作人员及分工：

序号
姓名
专业/执业资格
管理岗位
职责
1
张梦彪
注册一级建造师
项目总协调
项目重大问题的协调
2
齐 悦
工程师
项目经理
项目全面工作
3
舒豪
高级工程师
执行经理
现场全面工作
4
石新红
高级工程师
设计经理
负责项目设计管理
5
李全红
工程师
施工经理
负责施工的进度和质量管理
6
华明
工程师
安全经理
项目安全
7
舒豪
高级工程师
开车经理
负责项目试车和培训
8
陈 然
高级工程师
采购经理
负责采购合同、催交、检验的管理

项目经理简历表

姓名
齐 悦
性别
男
年龄
40
职务
项目经理
职称
工程师
学历
大学本科
参加工作时间
1992．7
担任项目经理年限
6
项目经理资格证书编号
903420397
在建和已完工程项目情况
建设单位
项目名称
建设规模
开、竣工
日期
在建或已 完
工程质量
乌海市天信精细煤有限公司
选煤厂
1.5Mt/a
2003.5 -2003.12
已 完
合格
海勃湾矿业公司
公乌素
三号井选煤厂
1.5Mt/a
2003.10-2004.12
已 完
合格
四川叙永
黄浦选煤厂
2.4Mt/a
2005.5-2005.12
已 完
合格
神华宁煤集团
石嘴山洗配煤中心选煤厂
6.0Mt/a
2006.5-2007.8
已 完
合格
新汶山东新汶矿业集团
龙固选煤厂
10.0Mt/a
2007.10-2008.9
已 完
省优
西易煤矿
西易选煤厂
3.0Mt/a
2007.10-2008.9
已 完
合格

项目执行经理简历表
姓名
舒 豪
性别
男
年龄
35
职务
执行经理
职称
高级工程师
学历
硕士
参加工作时间
1998．7
担任项目经理年限
6
项目经理资格证书编号
EPMC-EPM02448
在建和已完工程项目情况
建设单位
项目名称
建设规模
开、竣工
日期
在建或已 完
工程质量
平煤天宏焦化公司
选煤厂
1.2Mt/a
2004.5 -2004.12
已 完
合格
兖州煤业集团
济宁三号井选煤厂
5.0Mt/a
2009.6-2010.5
已 完
优良
4.2项目主要设计人员简历
4.2.1 项 目 主 要 设 计 人 员 表（含现场服务）
专 业
姓 名
职 务
职 称
选 煤
石新红
室主任，项目设计经理
高级工程师
选 煤
刘树成

工 程 师
选 煤
岳运海

工 程 师
选 煤
李立法

助理工程师
机 制
孙国年
室主任
教授级高工
机 制
陈 然
室主任
高级工程师
机 制
杨文鹏

工 程 师
土 建
陆清彦
副所长
高级工程师
土 建
侯甫志
室主任
教授级高工
土 建
赵旭升

高级工程师
土 建
赵瑞玫

高级工程师
给水排水
李新峰
室主任
高级工程师
暖 通
周国军

高级工程师
总 图
王一凡

工程师
经 济
渠 涛
室主任
造价工程师
经 济
段为领
室主任
造价工程师
电 气
许天成
室主任
教授级高工
4.2.2项目主要设计人员简历表
项 目 主 要 设 计 人 员 表（含现场服务）
姓名
石新红
性别
男
年龄
35
职称
高级工程师
职务
选煤室主任
专业
选 煤
学历
本 科
毕业学校
安徽理工大学
经 历
时间
参加过的设计工程名称
担任职务
备注
1999.10～2001.12
山西平朔安家岭露天煤矿选煤厂（15.00Mt/a）
主要设计人
煤炭行业（部级）优秀工程设计一等奖
2005.3～2007.10
神华宁煤太西洗煤厂
超低灰纯煤精细制备项目
项目负责人
建成顺利投产
2005.1～2006.7
平朔安家岭一号井选煤厂
主要设计人
可研获煤炭行业（部级）优秀咨询一等奖
2000.7～2001.9
山东兖矿集团兴隆庄矿选煤厂
原煤排矸系统改造工程
主要设计人
国家银质奖
2000.8～2001.11
安徽淮南矿务局新庄孜煤矿选煤厂
主要设计人
国家银质奖
项 目 主 要 设 计 人 员 表（含现场服务）
姓名
孙国年
性别
男
年龄
48
职称
教授级高工
职务
机制室主任
专业
机械制造
学历
本 科
毕业学校
河南理工大学
经 历
时间
参加过的设计工程名称
担任职务
备注
1994.5～1997.5
淮南新庄孜选煤厂
主要设计人
获国家级银奖
1998.8～2000.12
河北金牛能源东庞选煤厂
主要设计人
获部级二等奖
2002.12～2003.12
开滦矿业集团钱家营选煤厂
主要设计人
获得部级三等奖，获得国家级铜奖
2005.1～2006.6
山西安家岭一号井选煤厂
专业负责人
可研获煤炭行业（部级）优秀咨询一等奖
2005.1～2006.7
山西安家岭二号井选煤厂
专业负责人
顺利投产
2006.1～2007.8
安徽省淮北临涣选煤厂技改
专业负责人
一、二期顺利投产，三期正在建设
项目主要设计人员表（含现场服务）
姓名
贾冠华
性别
男
年龄
39
职称
高级工程师
职务

专业
土 建
学历
大学
毕业学校
陕西机械学院
经 历
时间
参加过的设计工程名称
担任职务
备注
2005
平朔安家岭选2号井选煤厂原煤、精煤储煤场
主要设计人
顺利投产
2006
安徽淮北矿业集团临涣选煤厂技术改造工程
专业负责人
顺利投产
2006
安徽淮北临涣选煤厂原煤仓、精煤仓、储煤场
主要设计人
顺利投产
2007
广州珠江电厂装储运改造
专业负责人
顺利投产
2007
山西西易选煤厂主厂房
主要设计人
顺利投产
项 目 主 要 设 计 人 员 表（含现场服务）
姓名
李新峰
性别
男
年龄
42
职称
教授级工程师
职务
综合室主任
专业
给水排水
学历
本 科
毕业学校
河北煤炭建筑工程学院
经 历
时间
参加过的设计工程名称
担任职务
备注
2000.2
平朔安家岭露天煤矿选煤厂（15.00Mt/a）
专业负责人

2000.3
金牛能源东庞矿选煤厂
专业负责人

2000.8
大同上深涧选煤厂
专业负责人

2001.5
皖北煤电公司祁东煤矿选煤厂
专业负责人

项 目 主 要 设 计 人 员 表（含现场服务）
姓名
周国军
性别
男
年龄
41
职称
高级工程师
职务

专业
供热通风
学历
本 科
毕业学校
河北煤炭建筑工程学院
经 历
时间
参加过的设计工程名称
担任职务
备注
2005.6
平朔安家岭集中供热工程
专业负责人

2006.5
平朔安太堡集中供热工程
专业负责人

2006.11
平朔三号井集中供热工程
专业负责人

2007.2
淮北煤业公司临涣选煤厂
专业负责人

2007.2
山东新汶龙固选煤厂
专业负责人

项 目 主 要 设 计 人 员 表（含现场服务）
姓名
渠 涛
性别
男
年龄
50
职称
注册造价师
职务
经济室主任
专业
技术经济
学历
专 科
毕业学校
河南广播电视大学
经 历
时间
参加过的设计工程名称
担任职务
备注
2004
安家岭一号井选煤厂可研及初设
编制

2005.6

神东煤炭公司石圪台煤矿选煤厂初设投标
编制

2006.5
山东新汶矿业集团龙固煤矿选煤厂设计
编制

2008
淮南矿业集团公司朱集矿选煤厂投标
编制

2008
兖州煤业股份有限公司
济宁三号煤矿选煤厂技术改造投标及初设
编制

项 目 主 要 设 计 人 员 表（含现场服务）
姓名
许天成
性别
男
年龄
45
职称
教授级高工
职务
主任
专业
电气
学历
本 科
毕业学校
河南理工大学
经 历
时间
参加过的设计工程名称
担任职务
备注
1999.10～2001.12
山西平朔安家岭露天煤矿选煤厂（15.00Mt/a）
主要设计人
已获煤炭行业（部级）优秀工程实际一等奖，国家金质奖
2000.7～2001.9
山东兖矿集团兴隆庄矿选煤厂
原煤排矸系统改造工程
主要设计人
已获国家银质奖。
2000.8～2001.11
安徽淮南矿务局新庄孜煤矿选煤厂
专业负责人
已获国家银质奖
2002.2～2002.7
安徽省皖北煤电集团祁东矿选煤厂技改工程
主要设计人
建成顺利投产
2005.1～2006.7
平朔安家岭一号井选煤厂
专业负责人
可研获煤炭行业（部级）优秀咨询一等奖。
2005.1～2006.7
平朔安家岭二号井选煤厂
专业负责人
建成顺利投产

项 目 主 要 设 计 人 员 表（含现场服务）
姓名
吴 雷
性别
男
年龄
29
职称
工 程 师
职务

专业
电 气
学历
本 科
毕业学校
安 徽 理 工 大 学
经 历
时间
参加过的设计工程名称
担任职务
备注
2005.4～2006.5
河北金牛东庞矿选煤厂技术改造工程（3.0Mt/a）
专业负责人、主要设计人

2006.5～2006.11
平朔安家岭露天煤矿原煤系统技术改造工程
主要设计人

2004.4～2005.5
平煤集团朝川矿选煤厂技术改造工程
专业负责人

2007.10～2008.7
平朔安家岭二号井选煤厂
主要设计人

五、施工部署

我公司派设计经验丰富、有类似工程经验的各专业设计人员从事各阶段设计。按设计合同的进度要求、质量要求，以技术先进、经济合理、安全适用和符合国情的目标完成各阶段设计。
5.1 质量及进度保证措施：
本公司拟从本项目的设计组织结构、设计人员素质和设计质量管理等方面确保设计质量和设计周期。
5.1.1 设计组织结构
根据富源县祥达煤矿有限公司祥达煤矿1.50Mt/a选煤厂EPC工程总承包（EPC工程）设计的特点，本工程项目的设计组织机构采用项目负责制，设三级管理层次，副总经理主抓此项目，协调内外关系；公司主管副总工程师负责重大设计原则的决策；项目总工程师、设总助理、专业负责人制定设计方案和原则，并组织协调各相关专业设计人开展工程设计。力求形式合理、层次分明、人员岗位职务明确。
5.2 设计人员素质
为完成本工程设计，我公司配备了设计经验丰富、专业水平高的设计人员，主要设计人员具有教授级高级工程师和高级工程师技术职称，具备较高的素质，为完成高水平设计提供了必要条件。
5.3 设计质量管理
我公司于1997年通过ISO9001标准质量体系认证，该标准在我公司已运行近七年，2000年我公司通过中质认证中心的复核。对设计质量的管理分设计文件质量管理和施工图设计质量管理。根据本次设计特点，施工图设计按施工图设计阶段进行质量控制。
5.3.1 设计文件质量控制
1）文件设计输入控制程序
按照标书的技术标准、功能要求、设计原则、接口清单等设计指导性文件和相关的基础资料，由经营处下达《工程设计输入要求通知书》，设计项目经理按MSJG-1GZ《编制设计技术要点规定》编写《设计技术要点》。
2）文件设计评审控制程序
各专业按《设计技术要点》所确定的技术原则开展工程设计，在设计方案优化工艺流程及主要设备选型基本确定后进行设计所、公司两级评审。评审方式均以会议形式进行，设计文件的评审包括方案优选、技术原则、设备选择、经济指标、安全可靠性等内容，评审人员由设计责任人员，专业检查人员，生产技术处有关人员组成。设计所、公司二级评审结论由会议主持人填写《工程设计评审书》，由主审人签署认可，由负责专业组或责任人实施。
3）文件设计检查控制程序
设计文件实行三级检查（自检、校检、所检），由检查人员填写《工程设计检查意见书》，由设计责任人对校审意见进行处理，并经检查人验证签字后，方可实施设计输出，并交生产技术处检查。
5.4 施工图设计质量控制
根据项目的总体时间安排、合同书和设计文件确定的项目内容等要求，由设计项目经理编制施工图设计计划，设计项目经理协调各专业开展施工图设计工作。
1）施工图设计输入控制
根据初步设计所确定的技术原则，各专业负责人填写《事先指导设计任务书》，明确初步的原则及施工图的限额设计标准。
2）施工图设计评审控制程序
施工图设计中间进行设计所级设计评审，评审方式以会议形式进行评审内容包括设计限额，工序能力，结构性能，可靠安全性及经济性等方面的评审，评审人员由设计责任人员、专业检查人员组成，评审结论由会议主持人填写《主要技术原则决定证实卡片》，由主审人签署认可，由设计责任人实施。
3）施工图设计检查控制程序
施工图设计实行三级校审（自检、校审、组审），由校审人员填写《工程设计校审意见书》，设计责任人对校审意见进行处理并经校审人员验证签字后，方可实施设计输出。
5.5 现场服务：
1）按合同规定进行技术交底；
2）及时派驻工地代表；
3）帮助完成设备的招投标，参与设备的试运转；
4）参与工程的竣工验收；
5）定期进行设计回访，了解现场情况，及时为甲方做好设计服务。
5.6　施工平面布置及临时设施
5.6.1 施工平面布置　　
5.6.1.1现场总体施工机械设备布署（详见现场施工平面布置图）
从进厂公路、原煤储煤场、准备车间、主厂房、压滤系统、烘干系统、中煤矸石仓、产品仓及相应的栈桥等整个地面生产系统（包括浓缩车间、带式输送机栈桥、介质库）、选煤厂的全部高低压配电系统（包括变配电室、配电设施、电缆）及生产辅助设施（采制化室及计量室），选煤厂的全部综合自动化以及通信系统、照明、防雷、采暖、通风除尘、消防、给排水、冲洗水、环保、隔声、安全、卫生、起重、检修等附属工程的设计、施工、供货、运输、安装、调试、技术服务和培训等工作，以及室外给排水、行政福利设施、场区设施项目的工程设计、施工、安装、设备采购、调试全过程服务。
由于该项目单位工程较多，同时考虑机械的有效利用，主要在较高的建筑物和构筑物设置塔吊，其他小面积、低高度不考虑使用塔吊，临时用吊车作为提升设备，同时较大工程的塔吊部分可以覆盖如各栈桥的配电室等工程一部分区域，这样就充分的利用了塔吊的功能。现场总体布署如下（详细位置见施工平面布置图5-2）：
5.6.1.2提升设备
1） 主厂房占地面积为1300平方米，30米高，框架结构，浓缩池直径Ф28m，用一台QT50塔吊；筛分破碎车间占地面积为104平方米，最高处为19.5米，框架结构，精煤仓1座直径15米，高度为30米，仓顶框架部分4.0米，和筛分破碎车间考虑共用一台龙门吊。中煤、矸石仓各为一座7米×7米方仓，高度为22.25米，考虑用1台龙门吊。
2） 栈桥及低于10米的建筑物采用吊车作为垂直运输作业，部分150平方米以下的单体工程人工可以自行解决。
3） 混凝土设备
混凝土设备根据就近大体量单位工程的原则，采用集中式搅拌站，采用50型搅拌机。小工程及栈桥可以用吊车解决混凝土的浇筑问题，距离过长时用三轮车运输。
5.6.1.3钢筋及钢结构综合加工场地
钢筋加工场地和搅拌站场地相互配套，其它小体量工程不设置钢筋场，加工完毕后采用拖车拖运。共设1个钢筋和一处搅拌站。（见现场施工平面布置图）
5.6.1.4围墙及大门
厂区围挡采用已有围墙，高度为2.5米。施工大门设置一座，大门主要作为建筑材料运输通道、人员的通道。
5.6.1.5临时道路
平整场地使场区在同一平面，保证场区坡度3‰。厂区临时施工道路采用砂砾石路面。
5.6.1.6排水系统
厂区排水设置排水沟，利用排水沟排出施工中的污水、雨水及生活污水。与厂区大排水沟连接。
5.6.2 临时设施和公用工程计划
5.6.2.1 生产性暂设工程安排、分布、计划
1、办公室、门卫搭设
建设单位；工地代表，监理及施工单位办公室，采用彩板房，共六间，其中有会议室、办公室。
2、厕所
施工区设置一座厕所，平面尺寸视具体位置确定。
3、木工、钢筋加工场地，设置施工作业棚。水泥堆放采用封闭式库房。加工场地，砂，石堆放地面全部采用混凝土硬化地面。具体位置见临时设施和施工总平面布置图。
5.6.2.2大型临时生活设施安置
生活区在施工区以外，生活区采用封闭式管理，地面除花池外全部硬化，吃、住、行为一体，派专人管理，并且满足相关文件的规定。
1、 宿舍
采用MU10机制红砖，M5混合砂浆砌筑，内墙抹灰。建设单位住工地代表，监理和施工单位管理人员设置临时休息和办公室。所有宿舍和办公室派专人管理清扫。施工现场不允许的话可考虑租用附近民房。
2、食堂
民工食堂采用MU10机制红砖，M5混合砂浆砌筑，内墙抹灰且贴1.5m高的瓷砖，地面铺瓷砖设沉淀池排水。共计2间，每间6000×9000。
5.7安装工程
5.7.1机械设备安装
劳动力计划表
工种
总人数
按工程施工阶段投入劳动力情况
施工准备
施工阶段
试车阶段
钳工
20
6
20
8
起重工
12
4
12
2
电焊工
14
3
14
2
油漆工
12
0
12
2
司机
1
1
1
1
材料员
1
1
1
1
铆工
20
2
20
2
电工
1
1
1
1
总计
81
20
81
21
主要施工机械设备表
序 号
机械或设备名称
规格型号
数量
备注
1
汽车吊
25t
1

2
汽车
5t
1

4
卷扬机
5t、3t
各2

5
摇臂钻
25
1

6
台钻
12
3

7
空压机
3m2
1

8
切割机

2

9
电焊机
直流20kw
2

10
电焊机
交流25-30KVA
10

12
经纬仪

1

13
水平仪

1

14
倒链
10t
20

15
倒链
5t
12

16
千斤顶
50t
2

17
千斤顶
16t
4

18
冲击钻

3

19
卷板机

1

20
半自动火焰切割机

2

21
钳型电流表

1

22
角向磨光机

1

（1）机械设备安装通用部分
a、设备开箱检查
应由施工单位会同监理单位和业主施工代表三方进行，并做好检查记录，三方签字确认。
b、土建工作面的验收
土建工作面的验收，要会同建设、监理和土建施工单位对设备基础工作面进行检查，对检查发现的问题，由设计、土建、监理、业主施工代表等共同协商解决后，方可组织施工。
c、测量放线
根据随机图纸和设计院提供的施工图，放出设备安装中心线和标高线。
d、基础处理
设备基础经检查验收合格后，按垫铁布置位置，进行基础毛化处理，垫铁与基础接合面要符合规范要求
垫铁安装的质量标准： 宽度 ≤80mm
表面光洁度 不应低于D3
斜垫铁斜度≤1/25
层数≤4
相邻两组垫铁的距离 500～1000mm
露出设备底面外缘 10～30mm
e、地脚螺栓安装
地脚螺栓在预留孔中垂直，无倾斜；地脚螺栓任一部分离壁的距离大于15mm，地脚螺栓底端不能碰孔底；地脚螺栓上的油污和氧化皮清除干净，螺纹部分涂少量油脂；螺母与垫圈、垫铁与设备底座间的接触要紧密；拧紧螺母后，螺栓要露出螺母，其露出的长度为螺栓直径的1/3～2/3；在预留孔中的混凝土达到设计强度的75%以上时拧紧地脚螺栓，各螺栓的拧紧力要均匀。
f、设备就位
上述工序经验收合格后，设备可进行安装就位。设备就位可采用吊装、顶升平移、斜面运输等多种方法，对各种设备可根据具体情况合理选用。
g、设备找正和二次灌浆
设备就位后，即可进行找平、找正，找正完后进行二次灌浆，二次灌浆所用砂浆或砼的强度等级要比基础的砼强度等级高一级。
二次灌注48小时后即可进行二次校正，紧固各地脚螺栓，并将垫铁焊死。
h、竣工验收：设备安装完毕后，会同建设、监理、施工单位代表对设备安装质量进行技术鉴定。
i、机械设备的检修和调整试运转按照设备技术文件要求和有关规范进行.
j、电机安装工艺流程
拆箱点件→安装前检查→电机安装→电机干燥→控制、保护、起动设备安装→试运行前检查→试运行及验收
（2）筛子安装
筛子数量多，种类多，包括各种分级脱水筛、脱介筛、弧形筛、高频筛、分级筛等。筛子的安装顺序：基础检查→基础划线→筛下溜槽安装→筛子支座安装→支承弹簧与支座连接→筛子就位→驱动装置支架及驱动装置安装
a、基础检查:检查外表面不能有裂纹、孔洞、剥落和钢筋裸露等现象；检查基础的外形尺寸与位置；检查表面标高；检查预留螺栓相对偏差。
b、基础划线:按照图纸,以厂房立柱轴线为基准划出筛子的纵向中心线；划出筛子支座及驱动装置支架的纵、横中心线；测量基础标高。
c、筛子支座安装的允许偏差：水平度：2/1000，用水平仪检查；
对角线偏差：1/1000，用尺量检查；
相对标高差：2mm，用水准仪检查。
d、轴承弹簧座安装：与上下支座要充分接触，弹簧等高，入出料端同端弹簧等高偏差不得超过5mm，各弹簧垂直度不超过弹簧高度的25/1000。
f、筛子的就位：由于筛子的体积较大且比较重，所以筛子的吊装可根据其所在安装位置，结合现场环境情况，选用汽车式起重机和厂房内的桥式起重机配合进行吊装，用滚杠滑移法就位，用导链及千斤顶等找平、找正其中心线及标高，标高找平以传动轴两端中心孔为基准。筛子的分解、组装要依据有关的规程、规范及厂家的安装使用说明书进行，其偏差范围要符合有关的评定标准要求。
g、驱动装置支架及驱动装置的安装：安装前仔细检查驱动装置尺寸，与图纸尺寸对照，如与图纸不符，根据设备实际情况修改支架，按规范进行驱动装置的安装。
（3）重介旋流器安装
a、应注意对预埋件的检查，如预埋螺栓的相对位置、长度、有无歪斜及螺纹不合格现象等，经处理符合安装要求后方可进行下一工序。
b、各连接处联接严密，各结合面不漏介质，溢流槽及其接口处不漏水，溢流口排水通畅。
c、机体中心线偏差允许在3mm以内。
d、机体标高线偏差允许在±5mm以内。
（4）带式输送机安装
a、胶带输送机安装前的检查：检查构件有无尺寸误差及变形；托辊表面应光滑无飞刺，轴承有润滑油，转动灵活；胶带的规格（厚度、宽度、帆布层数和覆盖胶厚度等）应符合设计要求。
b、胶带机的安装
基础验收→测量放线→头尾架和传动机架安装→中间支腿架安装→中间架安装→上下托辊架安装→托辊安装→放皮带→皮带胶接→检查验收
● 测量放线，主要放出皮带纵、横向中心线、标高线，检查预埋螺栓和其孔洞的相对位置。
● 用靠模预埋头尾及中间支腿地脚螺栓。
● 安装机头架、机尾架、传动支架和中间支腿，并达到验收规范的要求。
● 校正中间架，并按图纸要求进行安装，并使头尾架、中间架纵向中心线重合，其误差达到允许范围之内。
● 安装上、下托辊架，保证托辊架安装位置与设计相符。
● 安装上、下托辊，并保证全部托辊转动灵活。
● 组织放皮带和进行皮带胶接。
（5）离心机安装
a、离心机安装用厂房内行车配合绞车就位。
b、压力等性能指标必须达到设备技术文件的规定。
c、在设计负荷下连续运转2h后必须符合下列规定：滑动轴承温度不高于70℃；滚动轴承温度不高于80℃；特殊轴承温度必须符合设备文件规定；各紧固连接部位无松动；运转中无异常声音；各静密封部位不泄漏。
（9）破碎设备安装
a、防震垫与基础、机座安装，应接触均匀，牢固可靠。
b、连接螺栓,应连接坚固,螺栓无锈蚀,露出螺母2～4个螺距。
c、传动装置应符合下列规定:转动灵活,无卡阻现象,安全防护罩齐全、可靠。
d、机体及油路,各密封接合处不漏油、不漏煤。
e、破碎机安装的允许偏差
破碎机安装的允许偏差
项次
项 目
允许偏差
1
机体中心线的位置(mm)
3
2
机体标高(mm)
±5

（6）水泵安装
泵体和主电机下安装的垫铁、地脚螺栓的材质、规格、和数量必须符合设计规范要求；泵体和主电机下的垫铁在基础上必须垫稳、垫实；泵体和主电机在二次灌浆前必须中间验收。泵的试运转要求如下：
a、试运转时间为4h。
b、泵压力、流量等性能指标必须达到设备技术文件的规定。
c、泵在试转前，检查电机转向正确后再与泵连接。
d、泵在设计负荷下连续运转2h后必须符合下列规定：滑动轴承温度不高于70℃；滚动轴承温度不高于80℃；特殊轴承温度必须符合设备文件规定；各紧固连接部位无松动；运转中无异常声音；各静密封部位不泄漏；填料的温升正常，平衡盘出水温度不过热；泵的安全保护装置灵敏、可靠；附机系统运转正常；电动机的电流不超过额定值。
（7）浓缩机安装
浓缩机选用1台Φ28m中心心传动，自动提耙浓缩机，用100t汽车吊把组件吊至浓缩池底，在池底设立吊装能力能满足要求的人字桅杆，吊装机头等大件入位，其它组件可用汽车吊在池外完成吊装就位。安装质量要求如下：
a、轨道与行走轮应位于同心圆上，中心半径偏差严禁大于10mm。
b、 耙架的起拱量必须在耙架全长的1/1000～2/1000的范围内，传动架、耙架及槽架的焊接应符合有关标准规定。
（8）非标件的制作安装
a、一般非标件制作
工艺流程：材料复验→放样号料→组装、焊接、矫形→除锈、防腐→加标记
●钢材加工前应进行校正，使之平整， 以免影响制作精度。
●焊接时应选择合理的焊接顺序，以减小非标件的焊接应力和变形。
●构件或部件除锈、防腐：所有构件或部件必须进行严格除锈处理，使表面无锈蚀、无油渍、污垢，钢材表面必须露出金属光泽，除锈后及时进行防腐。涂料、涂层遍数、涂层厚度均应符合规范和设计要求。
●加标记：防腐完成后，在构件的指定位置用油漆加规定标记。
●如出现设计有误需修改设计时，必须取得设计院和甲方同意，
