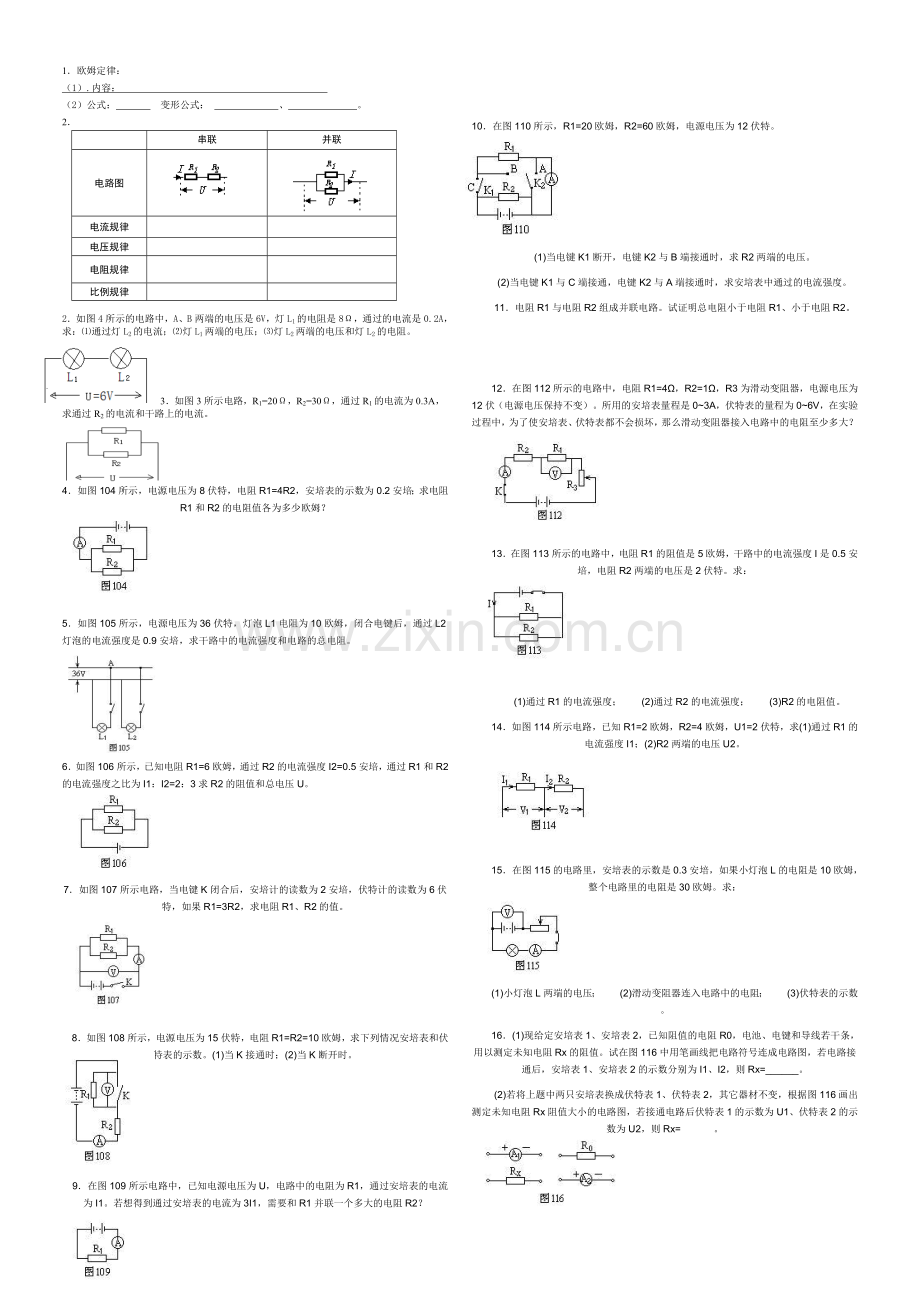

初三欧姆定律专题复习.doc

1．欧姆定律：
（1）.内容：
（2）公式： 变形公式： 、 。
2．

串联
并联
电路图

电流规律

电压规律

电阻规律

比例规律

2．如图4所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过的电流是0.2A，求：⑴通过灯L2的电流；⑵灯L1两端的电压；⑶灯L2两端的电压和灯L2的电阻。

3．如图3所示电路，R1=20Ω，R2=30Ω，通过R1的电流为0.3A，求通过R2的电流和干路上的电流。

4．如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？

5．如图105所示，电源电压为36伏特，灯泡L1电阻为10欧姆，闭合电键后，通过L2灯泡的电流强度是0.9安培，求干路中的电流强度和电路的总电阻。

6．如图106所示，已知电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U。

7．如图107所示电路，当电键K闭合后，安培计的读数为2安培，伏特计的读数为6伏特，如果R1=3R2，求电阻R1、R2的值。

　8．如图108所示，电源电压为15伏特，电阻R1=R2=10欧姆，求下列情况安培表和伏特表的示数。(1)当K接通时；(2)当K断开时。

　9．在图109所示电路中，已知电源电压为U，电路中的电阻为R1，通过安培表的电流为I1。若想得到通过安培表的电流为3I1，需要和R1并联一个多大的电阻R2？

10．在图110所示，R1=20欧姆，R2=60欧姆，电源电压为12伏特。

　　(1)当电键K1断开，电键K2与B端接通时，求R2两端的电压。
　　(2)当电键K1与C端接通，电键K2与A端接通时，求安培表中通过的电流强度。
　　11．电阻R1与电阻R2组成并联电路。试证明总电阻小于电阻R1、小于电阻R2。

12．在图112所示的电路中，电阻R1=4Ω，R2=1Ω，R3为滑动变阻器，电源电压为12伏（电源电压保持不变）。所用的安培表量程是0~3A，伏特表的量程为0~6V，在实验过程中，为了使安培表、伏特表都不会损坏，那么滑动变阻器接入电路中的电阻至少多大？

　　13．在图113所示的电路中，电阻R1的阻值是5欧姆，干路中的电流强度I是0.5安培，电阻R2两端的电压是2伏特。求：

　　　(1)通过R1的电流强度；　　(2)通过R2的电流强度；　　(3)R2的电阻值。
　　14．如图114所示电路，已知R1=2欧姆，R2=4欧姆，U1=2伏特，求(1)通过R1的电流强度I1；(2)R2两端的电压U2。

　　15．在图115的电路里，安培表的示数是0.3安培，如果小灯泡L的电阻是10欧姆，整个电路里的电阻是30欧姆。求：

　　(1)小灯泡L两端的电压；　　(2)滑动变阻器连入电路中的电阻；　　(3)伏特表的示数。
　　16．(1)现给定安培表1、安培表2，已知阻值的电阻R0，电池、电键和导线若干条，用以测定未知电阻Rx的阻值。试在图116中用笔画线把电路符号连成电路图，若电路接通后，安培表1、安培表2的示数分别为I1、I2，则Rx=______。
 　　(2)若将上题中两只安培表换成伏特表1、伏特表2，其它器材不变，根据图116画出测定未知电阻Rx阻值大小的电路图，若接通电路后伏特表1的示数为U1、伏特表2的示数为U2，则Rx=______。
