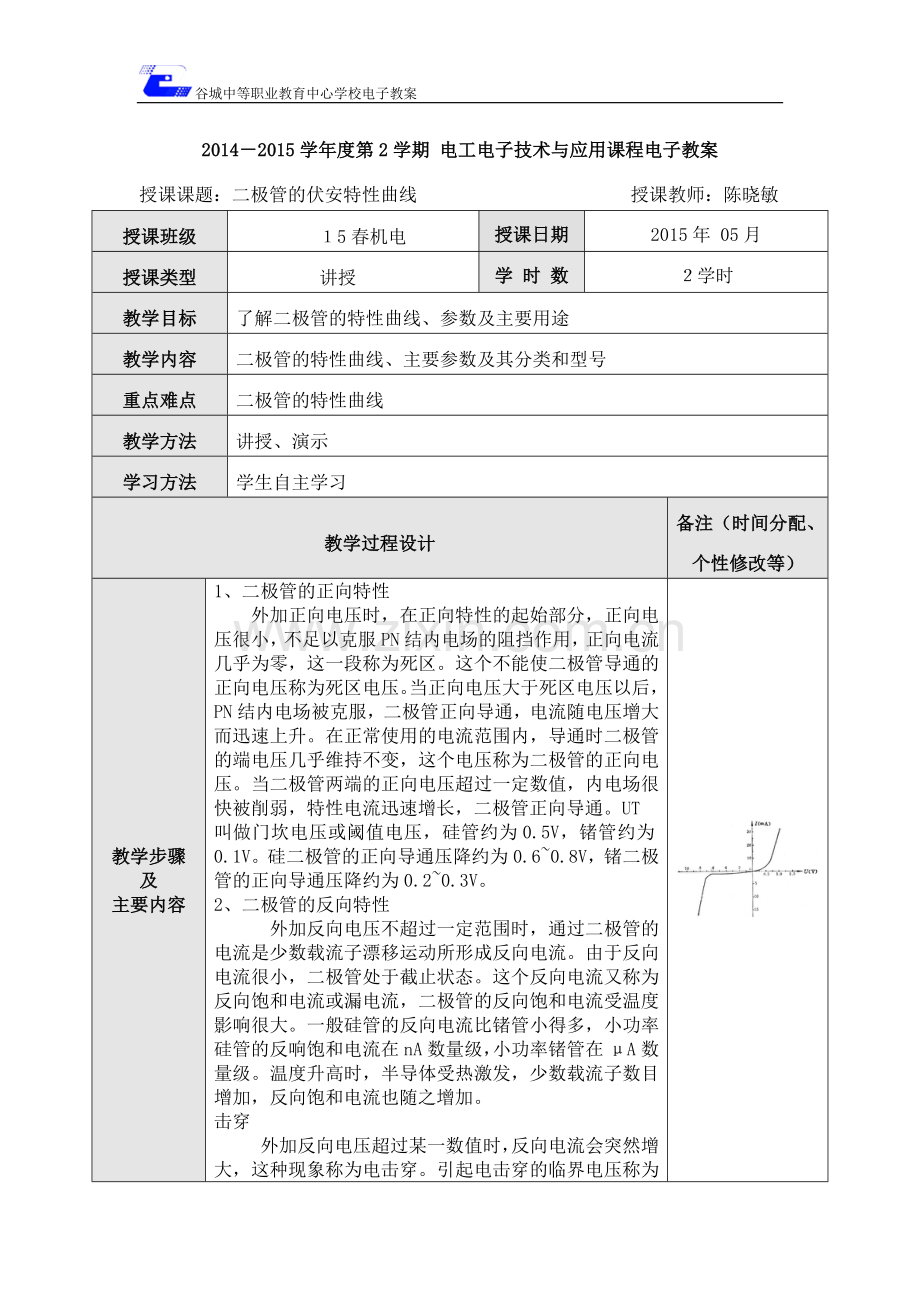

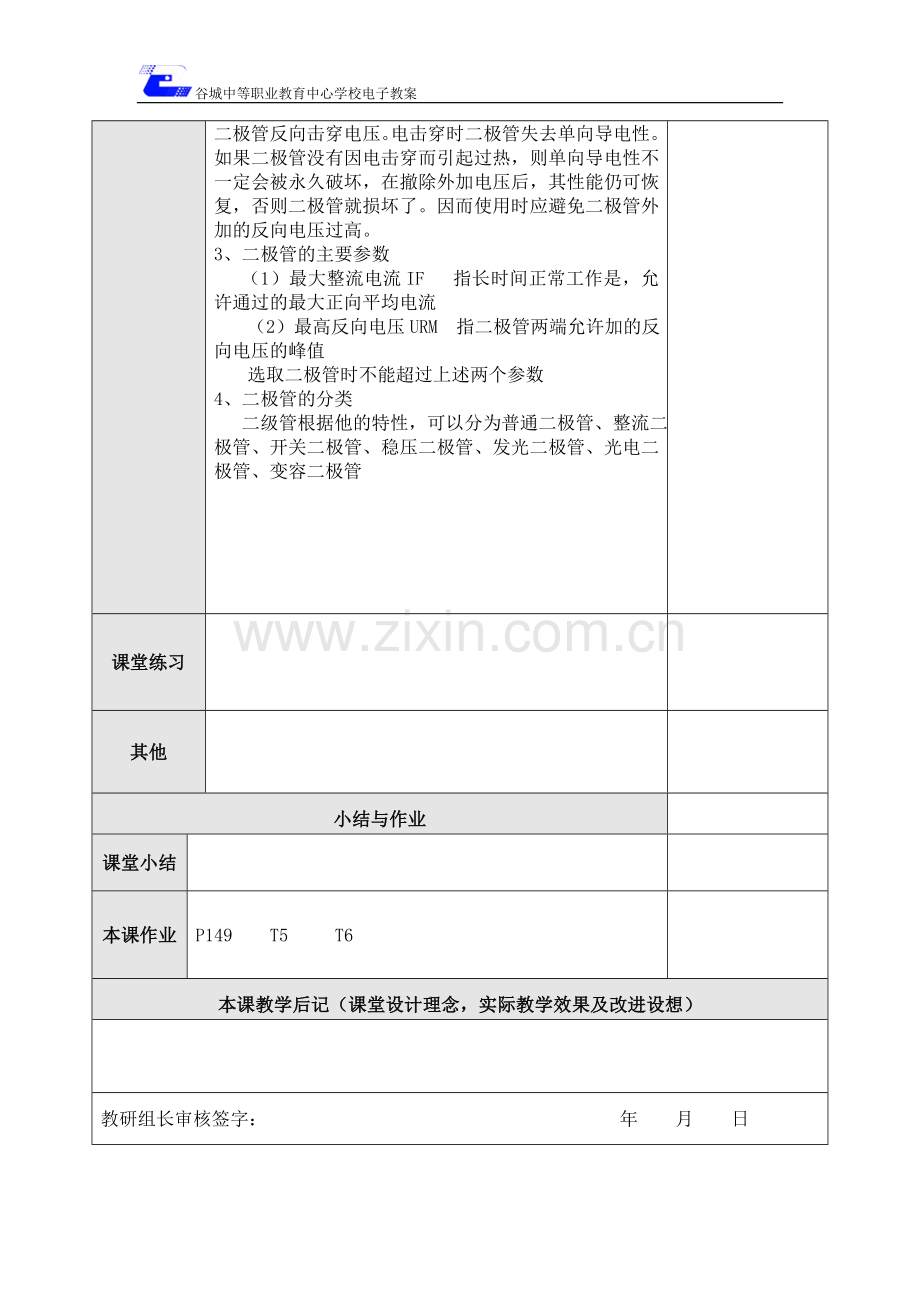

第二节二极管的特性.doc

谷城中等职业教育中心学校电子教案
2014－2015学年度第2学期 电工电子技术与应用课程电子教案
授课课题：二极管的伏安特性曲线 授课教师：陈晓敏
授课班级
 １5春机电
授课日期
2015年 05月
授课类型
讲授
学 时 数
２学时
教学目标
了解二极管的特性曲线、参数及主要用途
教学内容
二极管的特性曲线、主要参数及其分类和型号
重点难点
二极管的特性曲线
教学方法
讲授、演示
学习方法
学生自主学习
教学过程设计
备注（时间分配、个性修改等）
教学步骤
及
主要内容
1、 二极管的正向特性
外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。这个不能使二极管导通的正向电压称为死区电压。当正向电压大于死区电压以后，PN结内电场被克服，二极管正向导通，电流随电压增大而迅速上升。在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。当二极管两端的正向电压超过一定数值，内电场很快被削弱，特性电流迅速增长，二极管正向导通。UT
叫做门坎电压或阈值电压，硅管约为0.5V，锗管约为0.1V。硅二极管的正向导通压降约为0.6~0.8V，锗二极管的正向导通压降约为0.2~0.3V。
2、 二极管的反向特性
外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流。由于反向电流很小，二极管处于截止状态。这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。一般硅管的反向电流比锗管小得多，小功率硅管的反响饱和电流在nA数量级，小功率锗管在μA数量级。温度升高时，半导体受热激发，少数载流子数目增加，反向饱和电流也随之增加。
击穿
外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。如果二极管没有因电击穿而引起过热，则单向导电性不一定会被永久破坏，在撤除外加电压后，其性能仍可恢复，否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。
3、 二极管的主要参数
（1）最大整流电流IF 指长时间正常工作是，允许通过的最大正向平均电流
（2）最高反向电压URM 指二极管两端允许加的反向电压的峰值
选取二极管时不能超过上述两个参数
4、 二极管的分类
二级管根据他的特性，可以分为普通二极管、整流二极管、开关二极管、稳压二极管、发光二极管、光电二极管、变容二极管

课堂练习

其他

小结与作业

课堂小结

本课作业
P149 T5 T6

本课教学后记（课堂设计理念，实际教学效果及改进设想）

教研组长审核签字： 年 月 日
