混凝土挡墙检测要求

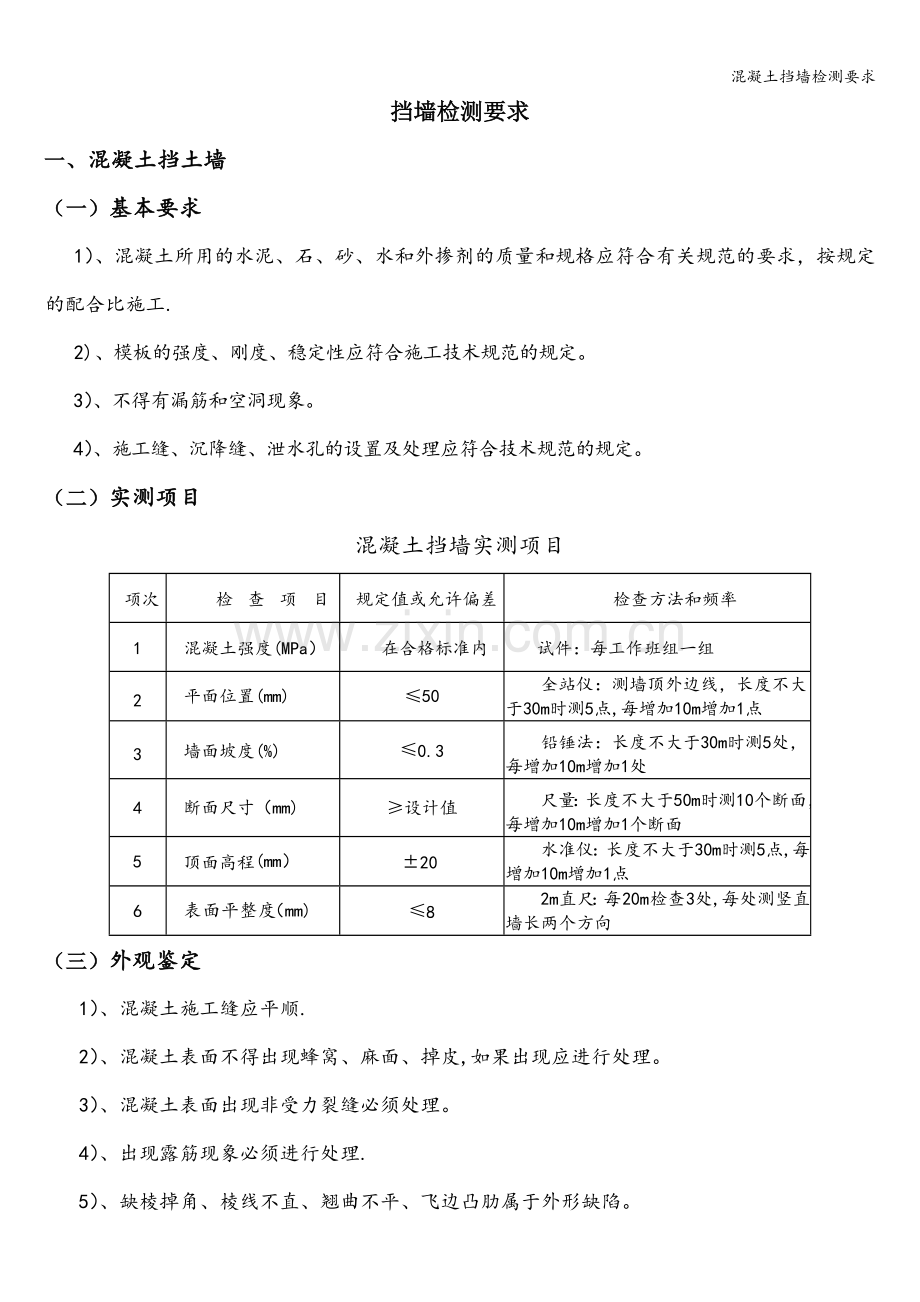

挡墙检测要求
一、 混凝土挡土墙
（一） 基本要求
1）、混凝土所用的水泥、石、砂、水和外掺剂的质量和规格应符合有关规范的要求，按规定的配合比施工.
2)、模板的强度、刚度、稳定性应符合施工技术规范的规定。
3）、不得有漏筋和空洞现象。
4）、施工缝、沉降缝、泄水孔的设置及处理应符合技术规范的规定。
（二） 实测项目
混凝土挡墙实测项目

项次
检 查 项 目
规定值或允许偏差
检查方法和频率
1
混凝土强度(MPa）
在合格标准内
试件：每工作班组一组

2
平面位置(mm)
≤50
全站仪：测墙顶外边线，长度不大于30m时测5点,每增加10m增加1点

3
墙面坡度(%)
≤0.3

铅锤法：长度不大于30m时测5处，每增加10m增加1处
4
断面尺寸（mm)
≥设计值

尺量：长度不大于50m时测10个断面，每增加10m增加1个断面
5
顶面高程(mm）
±20
水准仪：长度不大于30m时测5点,每增加10m增加1点
6
表面平整度（mm)
≤8
2m 直尺：每 20m 检查 3处,每处测竖直、墙长两个方向
（三） 外观鉴定
1）、混凝土施工缝应平顺.
2）、混凝土表面不得出现蜂窝、麻面、掉皮,如果出现应进行处理。
3）、混凝土表面出现非受力裂缝必须处理。
4）、出现露筋现象必须进行处理.
5）、缺棱掉角、棱线不直、翘曲不平、飞边凸肋属于外形缺陷。
钢筋加工及安装
（一） 基本要求
1）、钢筋安装应保证设计要求的钢筋根数.
2)、钢筋的连接方式、同一连接区段内的接头面积应满足设计要求；接头位置应设在受力较小处，任何连接区段内同一根钢筋不得有两个接头。
3）、钢筋的搭接长度、焊接和机械接头质量应满足施工技术规范的规定.
4）、受力钢筋表面不得有裂纹及其他损伤.
5)、钢筋的保护层垫块应分布均匀，数量及材料性能应满足设计要求和有关技术规范的规定.
6）、钢筋应安装牢固，在混凝土浇筑过程中钢筋不得出现移位。
（二)实测项目
钢筋安装及加工中，任一点的保护层厚度不得有超过下表中数值1。5倍的允许偏差。保护层厚度应在模板安装完成后混凝土浇筑前检查。
钢筋安装实测项目
项次
检查项目
规定值或
允许偏差
检查方法和频率
1
受力钢筋间距（mm）
±10
尺量：长度≤20m时，每构件检查2个断面；长度〉20m时，每构件检查3个断面
2
箍筋间距（mm）
±10
尺量:每构件测10个间距
3
保护层厚度(mm)
±5
尺量：每构件各立模板面没3m2检查1处，且每侧面不少于5处

(三）外观鉴定
1）、钢筋表面应无裂皮、油污、颗粒状或片状锈蚀及焊渣、烧伤.
2）、焊接接头、连接套筒不得出现裂纹。
二、 混凝土基础
（一） 基本要求
1）、基底处理及地基承载力应满足设计要求。
2）、地基超挖后严禁回填虚土。
(二）实测项目
混凝土基础实测项目
项次
检查项目
规定值或
允许偏差
检查方法和频率
1
混凝土强度(MPa)
在合格标准内
试件：每工作班组一组
2
平面尺寸（mm)
±50
尺量:长度、宽度各测3处
3
基础底面高程（mm）
土质
±50
水准仪:测5处
石质
+50，—200
4
基础顶面高程（mm）
±30
水准仪：每50m测1点
5
轴线偏位（mm）
≤25
全站仪：每50m纵、横向各测2点
（三）外观鉴定
1）、表面应无垃圾、杂物、临时预埋件。
2）、同上挡墙实测项目。
三、 模板安装
（一） 质量要求
1）、模板的接缝应严密。
2）、模板内不应有杂物。
3）、模板与混凝土的接触面应平整、清洁.
4）、用作模板的地坪应平整、清洁,不应下沉、裂缝、起砂或起鼓。
5）、脱模剂的品种和涂刷方法应符合有关要求.脱模剂不得影响结构性能；不得玷污钢筋和混凝土接茬处；不得对环境造成污染.
模板安装质量标准
项次
检查项目
允许偏差
检测频率
1
模板高程（mm）
基础
±15
水准仪：每50m测1点
墙身
±10
2
模板尺寸（mm）
墙身
±20
尺量:每50m测1处
基础
±30
3
轴线偏位（mm)
基础
15
全站仪：每50m测1点
墙身
10
4
模板相邻两板表面高低差（mm）
2
每部位检测5-8点
5
木板表面平整度（mm）
5
尺量：每50m测1点
四、 墙背填土
（一)基本要求
1）、 墙背填土应采用设计要求的填料,不应含有机物、冰块、草皮、树根等杂物或生活垃圾，严禁采用膨胀土、高液限黏土、腐殖土、盐渍土、淤泥和冻土块等不良填料.
2)、墙背填土应和挖方路基、填方路基搭接，并应满足设计要求。
3)、应分层填筑压实，每层表面平整，顶层路拱合适。
4）、反滤层的材料、铺设范围应满足设计要求。
5)、墙身强度达到设计强度的 75%以上时方可开始填土.
（二)实测项目
墙背填土实测项目
项次
检查项目
规定值或
允许偏差
检查方法和频率
1
压实度（％）
0~0。3m
≥95
环刀法或灌砂法:每50m每压实层测1处,且不得少于1处
0。3～0.8m
≥95
0.8～1.5m
≥94
〉1。5m
≥92
2
反滤层厚度（mm）
≥设计厚度
尺量：长度不大于50m时测5处，每增加10m增加1处
(三)外观鉴定
1）、填土表面不平整的累计长度不得超过总长度的10％。
2）、不得出现亏坡。
