高二物理练习 17

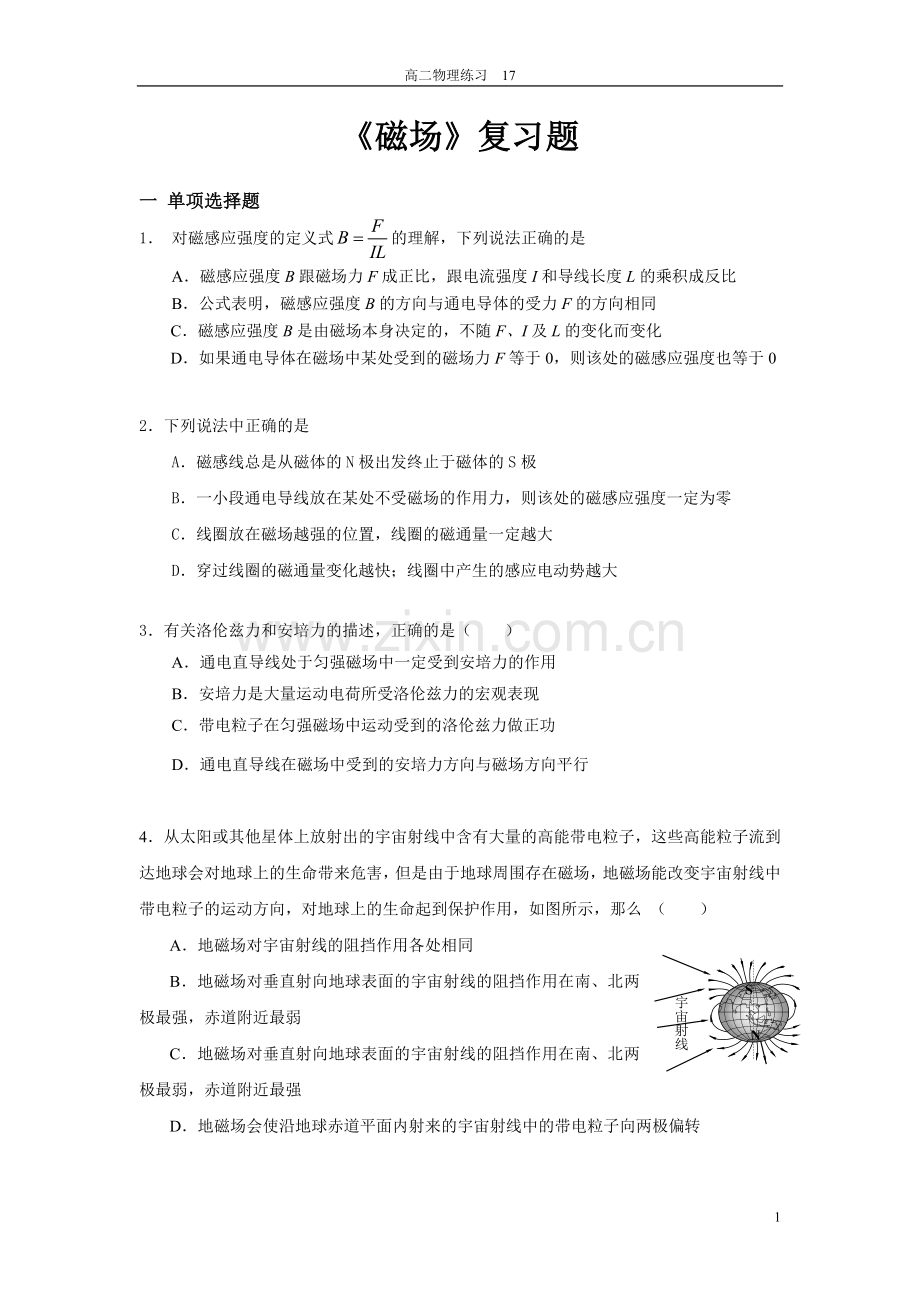

《磁场》复习题

一 单项选择题
1． 对磁感应强度的定义式的理解，下列说法正确的是
A．磁感应强度B跟磁场力F成正比，跟电流强度I和导线长度L的乘积成反比
B．公式表明，磁感应强度B的方向与通电导体的受力F的方向相同
C．磁感应强度B是由磁场本身决定的，不随F、I及L的变化而变化
D．如果通电导体在磁场中某处受到的磁场力F等于0，则该处的磁感应强度也等于0

2．下列说法中正确的是
A．磁感线总是从磁体的N极出发终止于磁体的S极
B．一小段通电导线放在某处不受磁场的作用力，则该处的磁感应强度一定为零
C．线圈放在磁场越强的位置，线圈的磁通量一定越大
D．穿过线圈的磁通量变化越快；线圈中产生的感应电动势越大

3．有关洛伦兹力和安培力的描述，正确的是（　　）
A．通电直导线处于匀强磁场中一定受到安培力的作用
B．安培力是大量运动电荷所受洛伦兹力的宏观表现
C．带电粒子在匀强磁场中运动受到的洛伦兹力做正功
D．通电直导线在磁场中受到的安培力方向与磁场方向平行

4．从太阳或其他星体上放射出的宇宙射线中含有大量的高能带电粒子，这些高能粒子流到达地球会对地球上的生命带来危害，但是由于地球周围存在磁场，地磁场能改变宇宙射线中带电粒子的运动方向，对地球上的生命起到保护作用，如图所示，那么 （ ）
N
S
宇宙射线
A．地磁场对宇宙射线的阻挡作用各处相同
B．地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最强，赤道附近最弱
C．地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最弱，赤道附近最强
D．地磁场会使沿地球赤道平面内射来的宇宙射线中的带电粒子向两极偏转

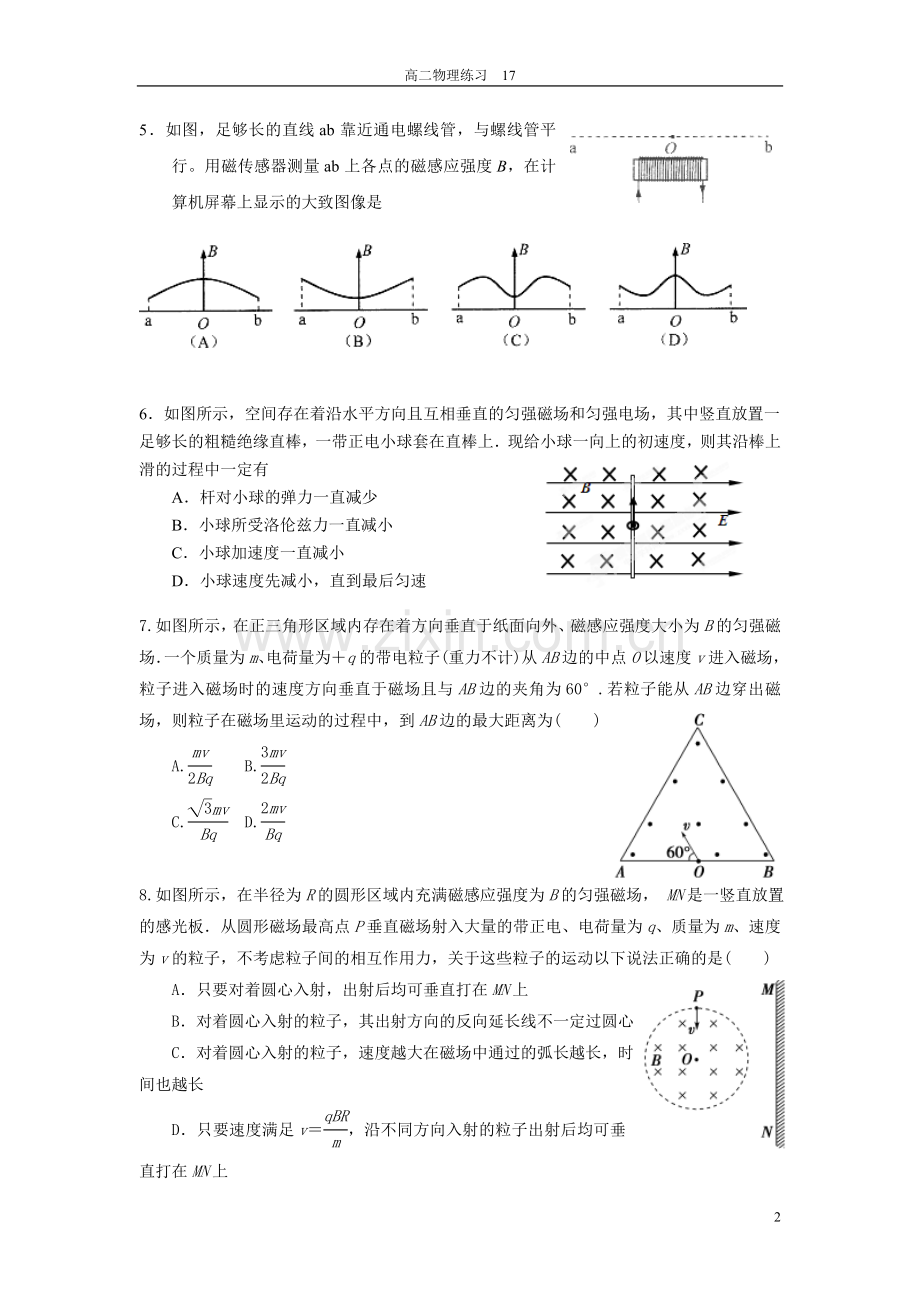

5．如图，足够长的直线ab靠近通电螺线管，与螺线管平行。用磁传感器测量ab上各点的磁感应强度B，在计算机屏幕上显示的大致图像是

6．如图所示，空间存在着沿水平方向且互相垂直的匀强磁场和匀强电场，其中竖直放置一足够长的粗糙绝缘直棒，一带正电小球套在直棒上．现给小球一向上的初速度，则其沿棒上滑的过程中一定有
A．杆对小球的弹力一直减少
B．小球所受洛伦兹力一直减小
C．小球加速度一直减小
D．小球速度先减小，直到最后匀速

7.如图所示，在正三角形区域内存在着方向垂直于纸面向外、磁感应强度大小为B的匀强磁场．一个质量为m、电荷量为＋q的带电粒子(重力不计)从AB边的中点O以速度v进入磁场，粒子进入磁场时的速度方向垂直于磁场且与AB边的夹角为60°.若粒子能从AB边穿出磁场，则粒子在磁场里运动的过程中，到AB边的最大距离为(　　)
A. B.
C. D.

8.如图所示，在半径为R的圆形区域内充满磁感应强度为B的匀强磁场， MN是一竖直放置的感光板．从圆形磁场最高点P垂直磁场射入大量的带正电、电荷量为q、质量为m、速度为v的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是(　　)
A．只要对着圆心入射，出射后均可垂直打在MN上
B．对着圆心入射的粒子，其出射方向的反向延长线不一定过圆心
C．对着圆心入射的粒子，速度越大在磁场中通过的弧长越长，时间也越长
D．只要速度满足v＝，沿不同方向入射的粒子出射后均可垂直打在MN上
二 多项选择题

9.如图所示，水平放置的两块平行金属板，充电后与电源断开。板间存在着方向竖直向下的匀强电场E和垂直于纸面向里、磁感强度为B的匀强磁场。一质量为m、电荷量为q的带电粒子（不计重力及空气阻力），以水平速度v0从两极板的左端中间射入场区，恰好做匀速直线运动。则（　　）
A．粒子一定带正电
B．若粒子带负点，且仅将板间距离变为原来的2倍，粒子运动轨迹偏向下极板
C．若将磁感应强度和电场强度均变为原来的2倍，粒子仍将做匀速直线运动
D．若撤去电场，粒子在板间运动的最长时间可能是

10．如图所示，在一矩形区域内，不加磁场时，不计重力的带电粒子以某初速度垂直左边界射入，穿过此区域的时间为t.若加上磁感应强度为B、垂直纸面向外的匀强磁场，带电粒子仍以原来的初速度入射，粒子飞出磁场时偏离原方向60°，利用以上数据可求出下列物理量中的：
A．带电粒子的比荷
B．带电粒子在磁场中运动的周期
C．带电粒子的初速度
D．带电粒子在磁场中运动的半径

11．如图所示，质量为m、带电荷量为－q的微粒以速度v与水平方向成45°角进入匀强电场和匀强磁场，磁场方向垂直纸面向里。如果微粒做匀速直线运动，则下列说法正确的是（　　）
A．微粒受电场力、洛伦兹力、重力三个力作用
B．微粒受电场力、洛伦兹力两个力作用
C．匀强电场的电场强度E＝
D．匀强磁场的磁感应强度B＝

12．利用下图所示装置可以选择一定速度范围内的带电粒子．图中板MN上方是磁感应强度大小为B、方向垂直纸面向里的匀强磁场，板上有两条宽度分别为2d和d的缝，两缝近端相距为L．一群质量为m、电荷量为q，具有不同速度的粒子从宽度为2d的缝垂直于板MN进入磁场，对于能够从宽度为d的缝射出的粒子，下列说法正确的是
A．粒子带正电
B．射出粒子的最小速度是
C．射出粒子的最大速度与最小速度之比为
D．保持d和B不变，增大L，射出粒子的最大速度与最小速度之差变大

三 计算题
13．如图所示为一种改进后的回旋加速器示意图。半径为的两个中空D形盒，处于垂直于盒面向里、磁感应强度为的匀强磁场中。两D形盒左端狭缝处放置一场强恒定的加速电场。带电粒子从处以速度沿电场线方向射入加速电场，经加速后再进入D形盒中的匀强磁场做匀速圆周运动，接着又从处进入、板间，如此反复，最后从D形盒右侧的边缘飞出，带电粒子的电荷量为，质量为。对于这种改进后的回旋加速器：
（1）带电粒子每运动一周被加速几次。
（2）推导出被加速的则粒子的最大速度的表达式。
（3）不计电场中的加速时间，粒子从静止开始加速至最大速度所用时间的表达式.

14．如图所示，直线MN上方有垂直纸面向外的足够大的有界匀强磁场区域，磁感应强度为B，正、负电子同时从O点以与MN成300角的相同速度v射入该磁场区域(电子质量为m，电量为e)，经一段时间后从边界MN射出。求:
(1)它们从磁场中射出时，出射点间的距离；
(2)它们从磁场中射出的时间差。

15．如图所示，两平行金属导轨间的距离l＝0.40 m，金属导轨所在的平面与水平面夹角θ＝37°，在导轨所在平面内，分布着磁感应强度B＝0.50 T、方向垂直于导轨所在平面的匀强磁场。金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.50 Ω的直流电源。现把一个质量m＝0.040 kg的导体棒MN放在金属导轨上，导体棒恰好静止。导体棒与金属导轨垂直、且接触良好，导体棒与金属导轨接触的两点间的电阻R0＝2.5 Ω，金属导轨电阻不计，g取10 m/s2。已知sin 37°＝0.60，cos 37°＝0.80，求：
（1）通过导体棒的电流；
（2）导体棒受到的安培力大小；
（3）导体棒受到的摩擦力。

16．如图所示，质量为m，电量为q的带电粒子，由静止经电压为U加速后，经过A点，垂直进入磁感应强度为B的匀强磁场后落到图中D点，（忽略重力和空气阻力）求：
（1）带电粒子在A点垂直射入磁场区域时速度v；
（2）A、D两点间的距离L；
（3）已知磁场的宽度为d，要使粒子能从磁场的右边界飞出，加速电压U应该满足什么条件？
B
d
U

17．在直角坐标系xOy中，有一半径为R的圆形匀强磁场区域，磁感应强度为B，磁场方向垂直xOy平面指向纸面内，该区域的圆心坐标为（R,0），有一个质量为m，带电荷量为－q的粒子，由静止经电场加速后从点（0，）沿x轴正方向射入磁场，粒子从射入到射出磁场通过了该磁场的最大距离，不计重力影响。试求：
（1）粒子在磁场区域经历的时间；
（2）加速电场的电压。

18．如图所示的装置，左半部为速度选择器，右半部为匀强的偏转电场．一束同位素离子流从狭缝S1射入速度选择器，能够沿直线通过速度选择器并从狭缝S2射出的离子，又沿着与电场垂直的方向，立即进入场强大小为E的偏转电场，最后打在照相底片D上．已知同位素离子的电荷量为q(q>0)，速度选择器内部存在着相互垂直的场强大小为E0的匀强电场和磁感应强度大小为B0的匀强磁场，照相底片D与狭缝S1、S2的连线平行且距离为L，忽略重力的影响．
(1)求从狭缝S2射出的离子速度v0的大小；
(2)若打在照相底片上的离子在偏转电场中沿速度v0方向飞行的距离为x，求出x与离子质量m之间的关系式(用E0、B0、E、q、m、L表示)．

19．如图，在某装置中有一匀强磁场，磁感应强度为B，方向垂直于xOy所在的纸面向外。某时刻在x=l0、y=0处，一质子沿y轴的负方向进入磁场；同一时刻，在x=－l0、y=0处，一个α粒子进入磁场，速度方向与磁场垂直。不考虑质子与α粒子的相互作用。设质子的质量为m，电荷量为e。
（1）如果质子经过坐标原点O，它的速度为多大？
（2）如果α粒子与质子经最短时间在坐标原点相遇，α粒子的速度应为何值？方向如何？
