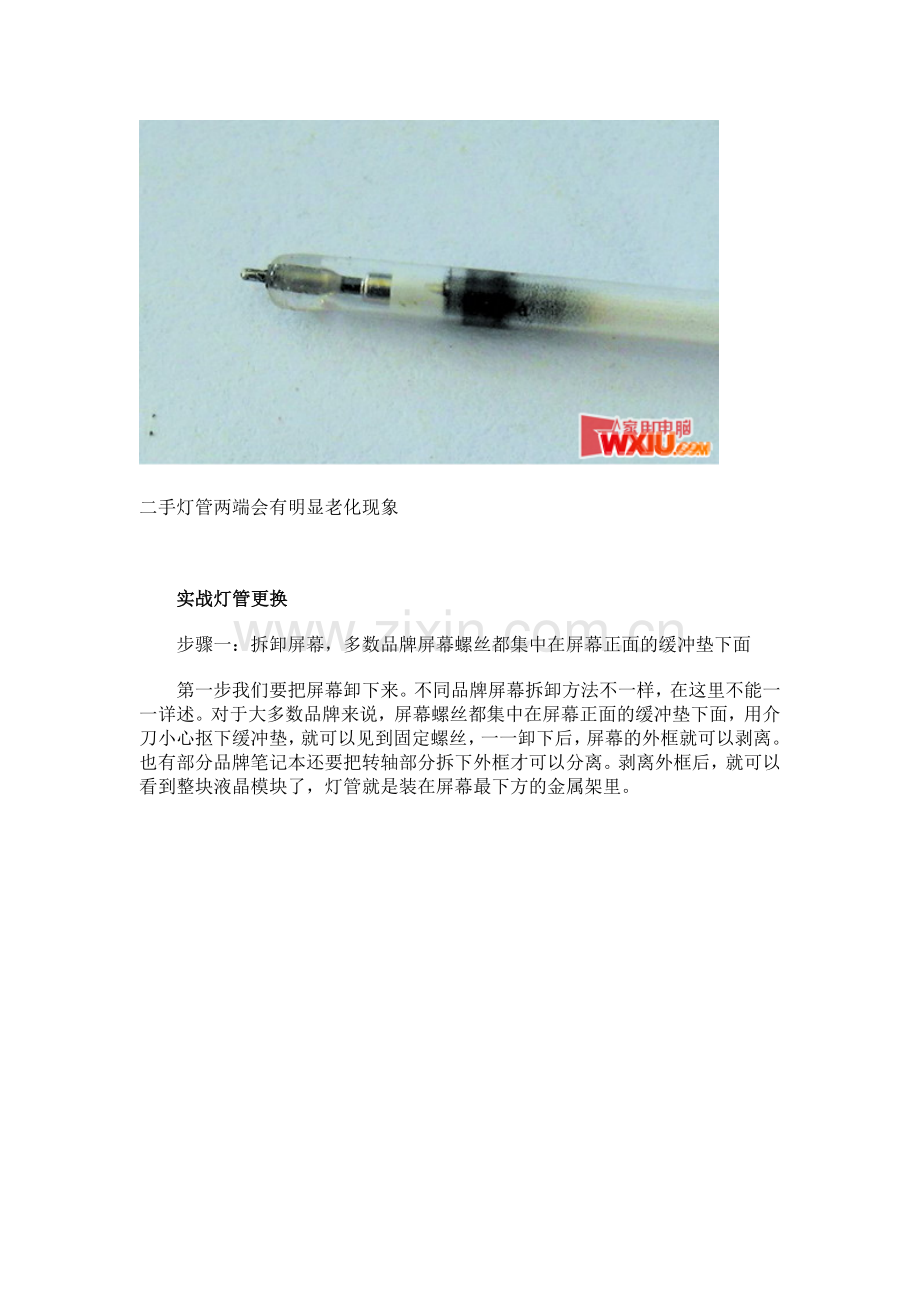

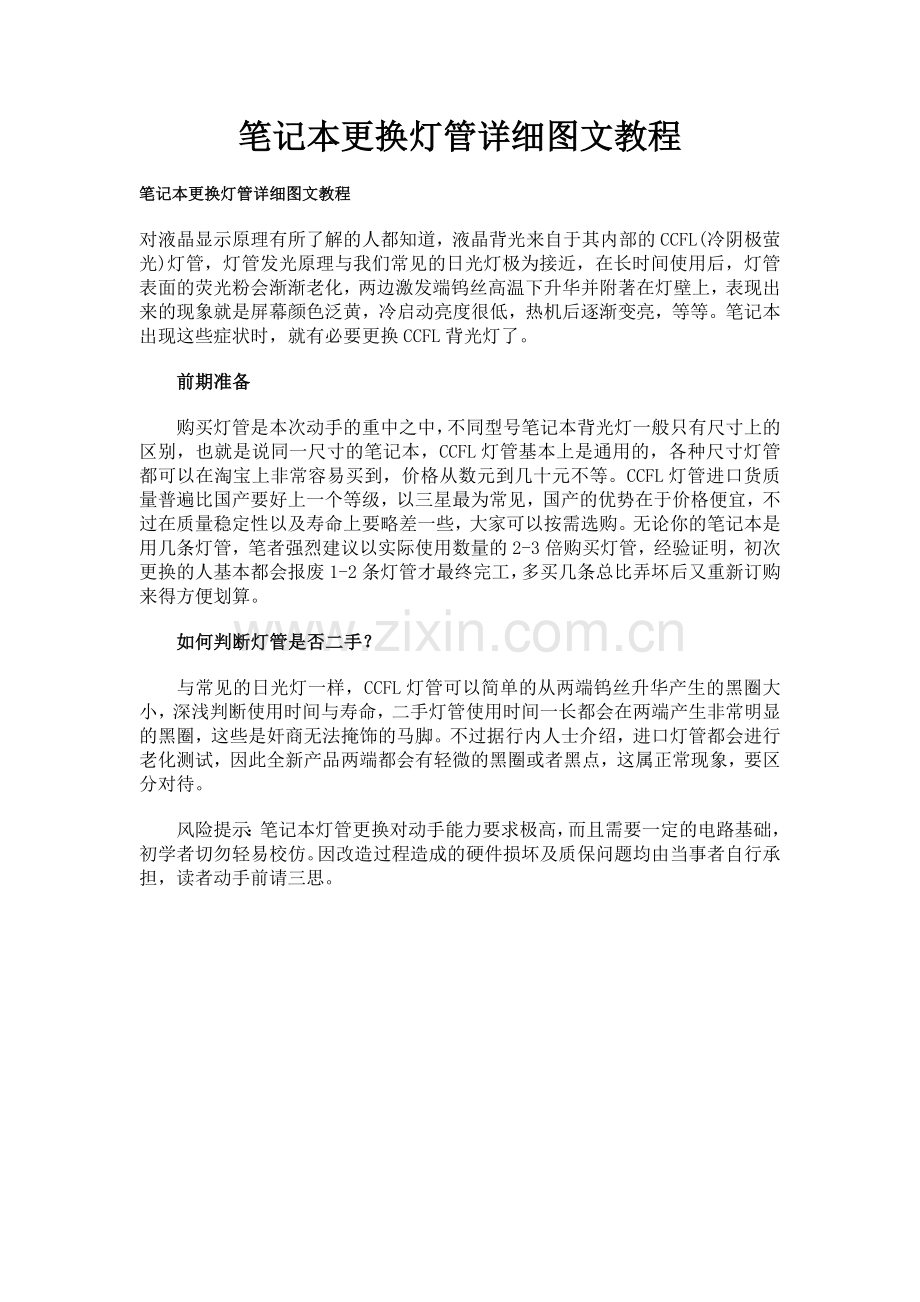

笔记本更换灯管详细图文教程笔记本更换灯管详细图文教程对液晶显示原理有所了解的人都知道，液晶背光来自于其内部的CCFL(冷阴极萤光)灯管，灯管发光原理与我们常见的日光灯极为接近，在长时间使用后，灯管表面的荧光粉会渐渐老化，两边激发端钨丝高温下升华并附著在灯壁上，表现出来的现象就是屏幕颜色泛黄，冷启动亮度很低，热机后逐渐变亮，等等。笔记本出现这些症状时，就有必要更换CCFL背光灯了。前期准备购买灯管是本次动手的重中之中，不同型号笔记本背光灯一般只有尺寸上的区别，也就是说同一尺寸的笔记本，CCFL灯管基本上是通用的，各种尺寸灯管都可以在淘宝上非常容易买到，价格从数元到几十元不等。CCFL灯管进口货质量普遍比国产要好上一个等级，以三星最为常见，国产的优势在于价格便宜，不过在质量稳定性以及寿命上要略差一些，大家可以按需选购。无论你的笔记本是用几条灯管，笔者强烈建议以实际使用数量的2-3倍购买灯管，经验证明，初次更换的人基本都会报废1-2条灯管才最终完工，多买几条总比弄坏后又重新订购来得方便划算。如何判断灯管是否二手？与常见的日光灯一样，CCFL灯管可以简单的从两端钨丝升华产生的黑圈大小，深浅判断使用时间与寿命，二手灯管使用时间一长都会在两端产生非常明显的黑圈，这些是奸商无法掩饰的马脚。不过据行内人士介绍，进口灯管都会进行老化测试，因此全新产品两端都会有轻微的黑圈或者黑点，这属正常现象，要区分对待。风险提示：笔记本灯管更换对动手能力要求极高，而且需要一定的电路基础，初学者切勿轻易校仿。因改造过程造成的硬件损坏及质保问题均由当事者自行承担，读者动手前请三思。二手灯管两端会有明显老化现象实战灯管更换步骤一：拆卸屏幕，多数品牌屏幕螺丝都集中在屏幕正面的缓冲垫下面第一步我们要把屏幕卸下来。不同品牌屏幕拆卸方法不一样，在这里不能一一详述。对于大多数品牌来说，屏幕螺丝都集中在屏幕正面的缓冲垫下面，用介刀小心抠下缓冲垫，就可以见到固定螺丝，一一卸下后，屏幕的外框就可以剥离。也有部分品牌笔记本还要把转轴部分拆下外框才可以分离。剥离外框后，就可以看到整块液晶模块了，灯管就是装在屏幕最下方的金属架里。揭开边框缓冲垫后就可以见到固定螺丝步骤二：安装灯管，常见两种类型有所不同不同品牌笔记本对灯管的安装方法不一样，大体分两种类型，下面我们将分开讨论。笔记本更换灯管前期准备情况1：灯管安装在液晶模块下方像IBM，联想等大多数品牌机型都喜欢直接把灯管安装在液晶模块下方，由于灯管是通过固定支架嵌在液晶模块下，这种情况比较好处理，只需要把灯管固定支架拆下，就可以轻松更换灯管了。step 1 :拆卸灯管接下来我们要开始把灯管请出液晶模块。从这一步起，下面每一个动作都需要极为细心谨慎，绝对不能用半点蛮力！首先把液晶模块从顶盖分离，这里我们需要一张废弃的硬质银行卡，协助分离液晶模块与顶盖的双面胶，然后小心把数据线一并分离；因CCFL灯管非常脆弱，而且安装位置对最终成像效果影响极大，因此在液晶模块下方都会有专门的固定机构紧紧锁住灯管，例如IBM的机器大多会有一个铝合金架，并辅以高温胶布固定。用介刀小心切开高温胶布，依次解开金属架扣合点，稍微左右移动一下，灯管就可以连同金属架一同拆下。金属架两端各连着一条导线，就是给灯管供电的，这里我们已经可以看到金属架里面的灯管了。用最小号螺丝刀或者牙签小心从两端慢慢挑起灯管(一定要慢)，最后灯管就可以整根取出。取出的灯管非常细小，经历数年的使用，两端已经明显发黑，中间的荧光粉也大面积老化发黄，看来这就是画面偏黄的原因了。新旧灯管对比，上方灯管明显老化变黑了安全提示：CCFL灯管连接着高压电路板(一般在屏轴处或液晶模块背后)，在通电时会带有近千伏高压，绝对不能在笔记本工作时触摸高压电路，否则会有被高压电击的危险！所有焊接及拆卸工作必须要彻底断电下进行。屏幕背后的高块块通电时绝对不能碰step 2 :更换灯管用电烙铁小心焊下灯管两端的导线，然后换上新灯管再焊上，这时不要急于装回液晶屏，必须要先进行一次通电测试，保证灯管能正常工作。开机前一定要做好升压电路板的绝缘工作(很多笔记本拆开液晶屏后升压电路板也会跟着分离开来)，并且绝对不要触碰工作中的升压电路。如果顺利的话，开机后灯管会发出非常耀眼且稳定的白光，让灯管持续工作1分钟左右，如果发光正常，那么就可以关机准备装回保护金属架了。安装时切忌一步到位，稍微用力不均，辛苦焊好的灯管就会应声折断，笔者装回时就不小心弄断了一条灯管，不得不重新更换。拆下金属架后，就可以见到灯管了为新灯管重新焊上供电线确认灯管已经放回金属架底部后(非常重要)，把金属架装回液晶屏底部，重新贴上保护高温胶布，更换工作基本完成。笔记本灯管安装情况1情况2：灯管安装在液晶模块内部分品牌笔记本屏幕灯管直接套在屏幕里面，这种情况比较麻烦，需要把液晶屏幕彻底拆解才能取出灯管。step 1: 分离液晶屏首先我们要完全拆下液晶屏。卸下屏幕外框后，液晶屏边框还会被一个薄金属或塑料框包边固定，松开四条包边的倒扣后，包边可以拆下。这里已经是屏幕的最后一道防线，拆下后屏幕所有光学膜片以及液晶板都可一一分离。分离液晶模块边框要从倒扣下手step 2 :更换灯管需要更换的灯管就在液晶板的最下方，灯管的分离方法与第一种方法无异，只需要取出灯管换上新管焊上导线即可。此步的难点在于对光学膜片以及极其脆弱的液晶面板的保护。液晶模块内部包含最少四层光学膜片，这些膜片之间绝对不能遗留有任何灰尘或者油脂，在进行这一步时笔者建议在环境封闭，空气静止的小房间内操作，并且戴上医用胶手套防止光学膜片粘上指纹。液晶基板玻璃既薄又脆，分离边框时必须双手操作，一手稳住基板保证受力均匀，另一只手一边轻轻解开倒扣，网上不少粗心的玩家就是在拆装屏膜时把玻璃基板压碎了导致液晶屏彻底报废，得不偿失。哪怕是极细微的尘埃，安装后都会被放大并投射在液晶上，形成黑影，严重影响视觉效果。小贴士：光学膜片内留下指纹怎么办？通电测试时如果发现屏上出现不正常的纹路图案，很可能就是光学膜片残留指纹所致。此时只能重新拆开液晶模块，对光找到指纹残留处，然后用优质数码相机专用镜头纸小心来回擦拭，指纹即可去除。光学膜片上指纹需用镜头纸清除步骤三：通电测试灯管安装完成后，先不要急着把外框装回，我们还需要再做一次通电测试，目的是检验灯管安装是否到位。方法是开机进入桌面后打开一张全黑的图片，观察屏幕漏光情况是否在合理范围内。屏幕漏光程度与安装质量密切相关，如果灯管安装移位，那么在全黑状态下的漏光就会非常严重，必须要拆出灯管重新调整。调整时重点检查灯管是否与屏幕紧密贴合，并用牙签轻轻移动归位，很多人就是在这个调整过程中又再次把灯管弄断的。反复测试确认漏光在可接受范围后，方可装回外框了。更换灯管后，开机进入桌面，屏幕亮度大大提升，灰黄暗黑的色调一扫而光，以往需要开到5格的亮度，现在只需要3格就可以达到同样的效果。让人意外的是，笔记本电池使用时间也因此延长了20分钟，想不到还起到了一箭双雕的效果。更换前(左)后(右)对比，屏幕亮度大幅提高总结：整个改造花费仅20元，笔者的电脑又重新焕发了青春，虽然改造过程心惊胆战，不过风雨过后见彩虹，仅花一般维修店1/15的价钱就完成这次维修，DIY的价值再一次得到了完美体现。
