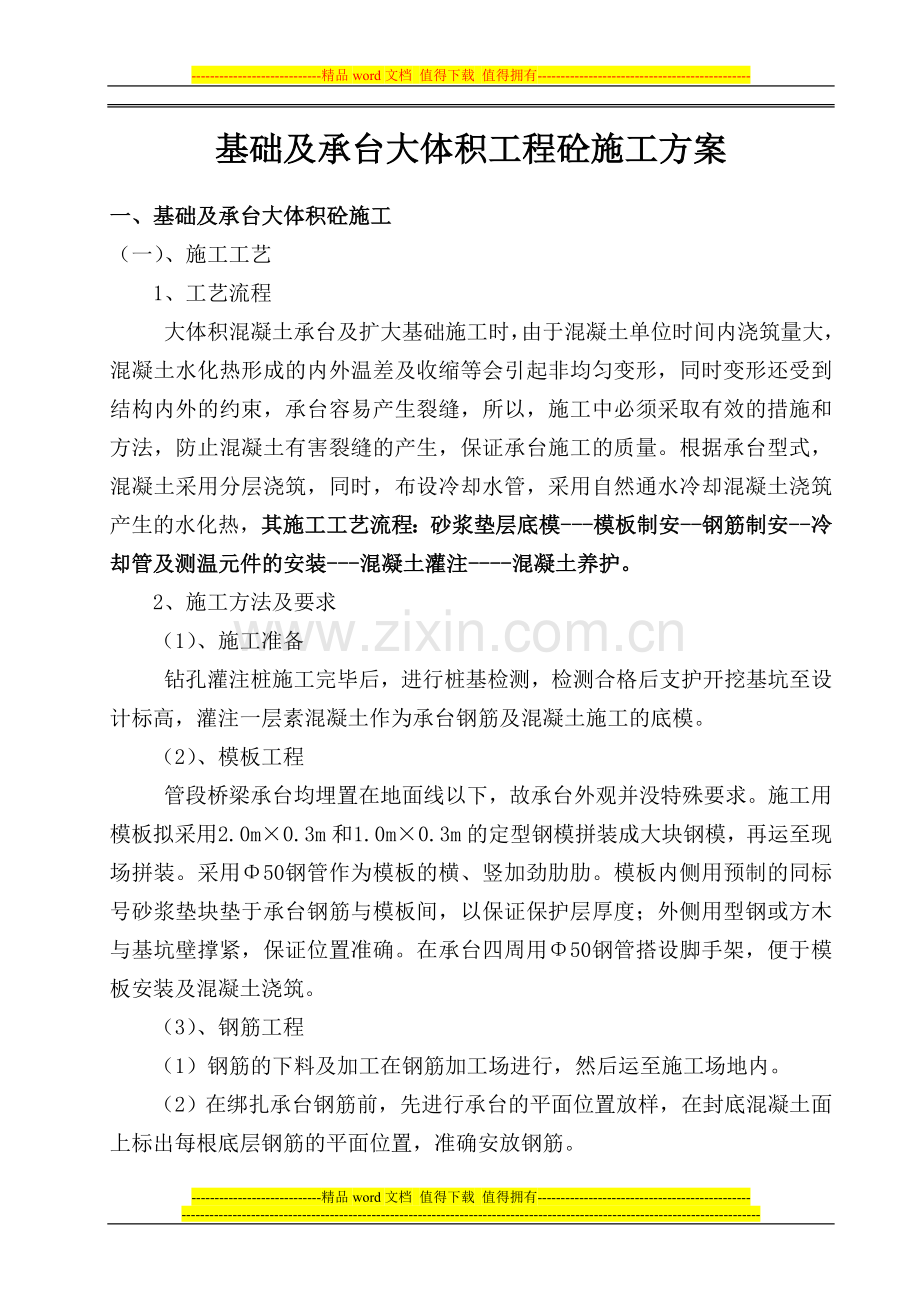

-精品word文档 值得下载 值得拥有-基础及承台大体积工程砼施工方案一、基础及承台大体积砼施工（一）、施工工艺1、工艺流程大体积混凝土承台及扩大基础施工时，由于混凝土单位时间内浇筑量大，混凝土水化热形成的内外温差及收缩等会引起非均匀变形，同时变形还受到结构内外的约束，承台容易产生裂缝，所以，施工中必须采取有效的措施和方法，防止混凝土有害裂缝的产生，保证承台施工的质量。根据承台型式，混凝土采用分层浇筑，同时，布设冷却水管，采用自然通水冷却混凝土浇筑产生的水化热，其施工工艺流程：砂浆垫层底模-模板制安-钢筋制安-冷却管及测温元件的安装-混凝土灌注-混凝土养护。2、施工方法及要求（1）、施工准备钻孔灌注桩施工完毕后，进行桩基检测，检测合格后支护开挖基坑至设计标高，灌注一层素混凝土作为承台钢筋及混凝土施工的底模。（2）、模板工程管段桥梁承台均埋置在地面线以下，故承台外观并没特殊要求。施工用模板拟采用2.0m0.3m和1.0m0.3m的定型钢模拼装成大块钢模，再运至现场拼装。采用50钢管作为模板的横、竖加劲肋肋。模板内侧用预制的同标号砂浆垫块垫于承台钢筋与模板间，以保证保护层厚度；外侧用型钢或方木与基坑壁撑紧，保证位置准确。在承台四周用50钢管搭设脚手架，便于模板安装及混凝土浇筑。（3）、钢筋工程（1）钢筋的下料及加工在钢筋加工场进行，然后运至施工场地内。（2）在绑扎承台钢筋前，先进行承台的平面位置放样，在封底混凝土面上标出每根底层钢筋的平面位置，准确安放钢筋。（3）竖向增设一些20钢筋作为承台钢筋的支承筋，保证每层钢筋的标高，以免钢筋网的变形太大。（4）在绑扎承台顶网钢筋时，将墩身的竖向钢筋预埋，预埋件的位置采用型钢架定位，确保预埋位置，经复测无误后方可进行混凝土的浇筑。（4）、冷却管及测温元件的安装1）、冷却管采用25焊接钢管，接头采用钢接头，拐角处采用弯头。先将钢管按冷却管安装图下料及攻丝并运至现场，钢筋绑扎完毕后，80a80a-2*802570806060200冷却水管的布置平面图说明：1、本图尺寸以cm计。2、冷却水管为25焊接钢管。进水口8080a(int(b/80)-1)80b钻孔灌注桩施工工艺流程图a-2*80出水口按设计位置安装，接头处先涂上油漆再拧紧，可防止混凝土浇筑过程中漏浆堵管及通水过程中漏水。安装完毕后，进行试通水，检查管路通水正常方进行下一道工序。2）、测温元件在钢筋及冷却管安装完毕后安装，安装时将元件安装固定在设计位置，保证位置准确、固定牢固，将导线沿钢筋引出承台顶面一定高度，用胶布包裹导线端头，避免弄脏。同时，引出的导线要逐一编号，便于温度监测。3）、冷却水管的布置a)冷却水管采用25mm钢管，布置间距为80cm。冷却管的布置考虑以下原则：能保证各层冷却管能独立通水，且拆模不影响通水；每层要分多根独立管道，以使砼冷却均匀；能根据测温结果调节各管路通水量。c)抽水循环冷却，通水时间从砼覆盖冷却管开始，以后根据测温结果调节通水量直至停水。（5）、混凝土工程混凝土采用集中生产，溜槽或输送泵浇筑施工。混凝土的浇注A、混凝土浇筑前，必须对承台范围内的杂物、积水进行全面清理，对模板、钢筋、冷却管及预埋件位置进行认真检查，确保位置准确。B、混凝土浇筑的准备过程中，必须对机械设备进行全面检修，对材料准备情况进行核查，对各岗位的人员逐一落实。浇筑时应选择一天中气温较低时进行,混凝土的浇筑温度不得超过28C。C、混凝土浇筑采用分层连续浇筑，可利用混凝土层面散热，同时便于振捣，分层厚度为30cm。层内从承台短边开始，由两边向中间浇筑。并在前层混凝土初凝之前，将次层混凝土浇完毕，保证无层间冷缝发生。D、混凝土的振捣，采用插入式振捣器，操作中严格按振动棒的作用范围进行，严禁漏捣。振捣时应快插慢抽，严格控制振捣时间，避免因振捣不密实出现蜂窝麻面，或因振捣时间过长而出现振捣性离析的情况。E、为保证混凝土浇筑时其自由下落高度不大于2m，浇筑时应视情况设置溜槽或串筒，必要时在承台顶网钢筋上开几个“天窗”，浇筑到顶面时补焊截断的钢筋。F、在中线附近低洼处放置排污泵，及时清除混凝土浇筑过程中汇集的表面泌水，如在浇筑过程中遇到降雨，应用彩条布遮盖承台上空。G、混凝土施工完毕后，在初凝之前对混凝土表面进行抹压收光，以清除混凝土表面早期产生的塑性裂缝。H、承台混凝土浇筑速度不小于60m3/h。混凝土的养护表面用麻袋覆盖并洒水进行保温保湿养护。侧模外挂麻袋保温，根据测温结果指导养护工作，将降温速度控制在2/d，养护时间14d。（二）、承台大体积砼温度裂缝控制主要技术措施1、优化砼配合比a)选用低热矿渣硅酸盐水泥，其水化热较普通硅酸盐水泥水化热低10%左右，选定水泥厂家后，应进行水泥水化热测定的试验，测出实际水化热。b)粗骨料选用级配良好的碎石，含泥量不大于1.0%，细骨料选用天然砂，含泥量不大于3.0%，以降低水泥用量。c)采用“双掺技术”，即同时掺加粉煤灰和高效减水剂，可有效降低单位砼水泥用量并延缓温升峰值出现时间。2、进行各项检算选定砼配合比后，根据施工条件对施工阶段大体积砼浇注块体的温度、温度应力及整浇长度进行检算，保证施工方案的正确性。同时根据计算结果确定各项温度指标和制定详细的温度监测方法、冷却措施和养护措施。3、材料降温a)炎热季节施工，骨料堆均应遮盖防止日晒，如砼入模温度过高，则在使用前用冷水冲洗砂石料，强制降温，然后拌合时调整用水量。b)水泥棚要四周通风，保持棚内阴凉，水泥均用出厂10天以上的，不使用刚出厂的散装水泥，可避免水泥本身的高温导致砼入模温度偏高。4、机具降温拌合前要用冷水冲洗配料机和搅拌机，输送前冲洗输送泵，输送时要用草袋覆盖泵管，防止日照高温。5、分层浇注采用分层连续浇注，层厚30cm，可充分利用砼层面散热，同时便于振捣，易保证砼的浇注质量。但必须在前层砼初凝之前将次层砼浇注完毕，防止层间冷缝发生。6、进行温度监控a)在承台砼浇注前，在测点预埋热电偶作测温元件，用电子测温仪进行温度测量监控。选用WZCT-10型热电偶作为测温元件，测温元件的分布按冷却钢管每层中部及四边角分布5个,选用数显的电子测温仪（量程0150）作为二次仪表。承台砼温度监测点的布置以真实地反映出砼体的温度分布场、降温速度、冷却效果为原则。b)承台砼各测点温度的监测频率。在砼浇注初期应保持每天三次，待砼体内温度变化缓慢后可降低测温频率。c)根据测温结果指导冷却系统工作及养护工作，确保砼体中心温度与表面温度温差不超过规范规定的20，其中砼的表面温度应以砼外表以内50 mm处的温度为准。7、加强养护调节砼浇注完毕，侧模外覆盖草帘保温；抹面收浆后，表面上加盖草帘进行保温保湿养护，防止砼表面干裂，延缓降温速率。覆盖层的厚度根据温控指标的要求计算。根据测温结果调节冷却管通水量的大小，当砼中心与砼表面的温差过大时，可将冷却管出口的温水覆盖砼表面，提高砼表面温度，减少砼体内外温差。（三）、质量控制扩大基础或承台的质量检验标准应符合下列要求；1、承台的允许偏差和检验方法（见表-1）表-1 序号项 目允许偏差（mm）检验方法1尺寸30尺量长、宽、高各2点2顶面高程20测量5点3轴线偏位15测量纵横各2点4前后、左右边缘距设计中心线尺寸30尺量各边2处2、基础施工的允许偏差和检验方法（见表-2）表-2 序号项 目允许偏差（mm）检验方法1基础前后、左右边缘距设计中心线50测量检查每边不少于2处2基础顶面高程30测量检查不少于5处三、安全、环保、职业健康保证措施1、安全保证措施1）、设置安全监察室，各施工队设专职安全员。施工队的负责人应教育、督促施工人员学习和贯彻安全规则。2）、在施工现场应有安全标志，危险地区必须悬挂“危险”或“禁止通行”等标志，夜间设红灯示警。3）、施工用电线路和电气设备，应按有关规定架设和安装，所有电气设备的绝缘状况必须良好，各项绝缘指标应达到规定值，凡有裸露带电部位的电气设备和易发生电击危险的区域，都应有符合要求的防护，如围栏、护网、箱、匣等屏护设施。4）、严禁将输电线路搭靠或固定在机械、栏杆、钢筋、管子、扒钉等金属上。上下基坑的梯子应安装应稳固，防滑移装置应可靠，对各种机械的操作应严格按机械安全操作规程进行。2、环保保证措施重视环境工作、加强环保教育、贯彻环保法规、强化环保管理、美化施工现地、消除施工污染。为了保护和改善施工现场的生活环境，防止由于施工造成的作业污染，保障施工现场在施工过程中有一个良好的生活环境是十分重要的。3、文明施工措施根据场地实际情况合理地进行布置，设施设备按现场布置图规定设置堆放，并随施工不同阶段进行场地布置和调整。施工区内道路通畅、平坦、整洁，不乱堆乱放，无散落物；构造物周围应浇捣散水坡，四周保持清洁；场地平整不积水，无散落的杂物及散物；场地排水成系统，并畅通不堵。施工废料集中堆放，及时处理。 -精品word文档 值得下载 值得拥有-
