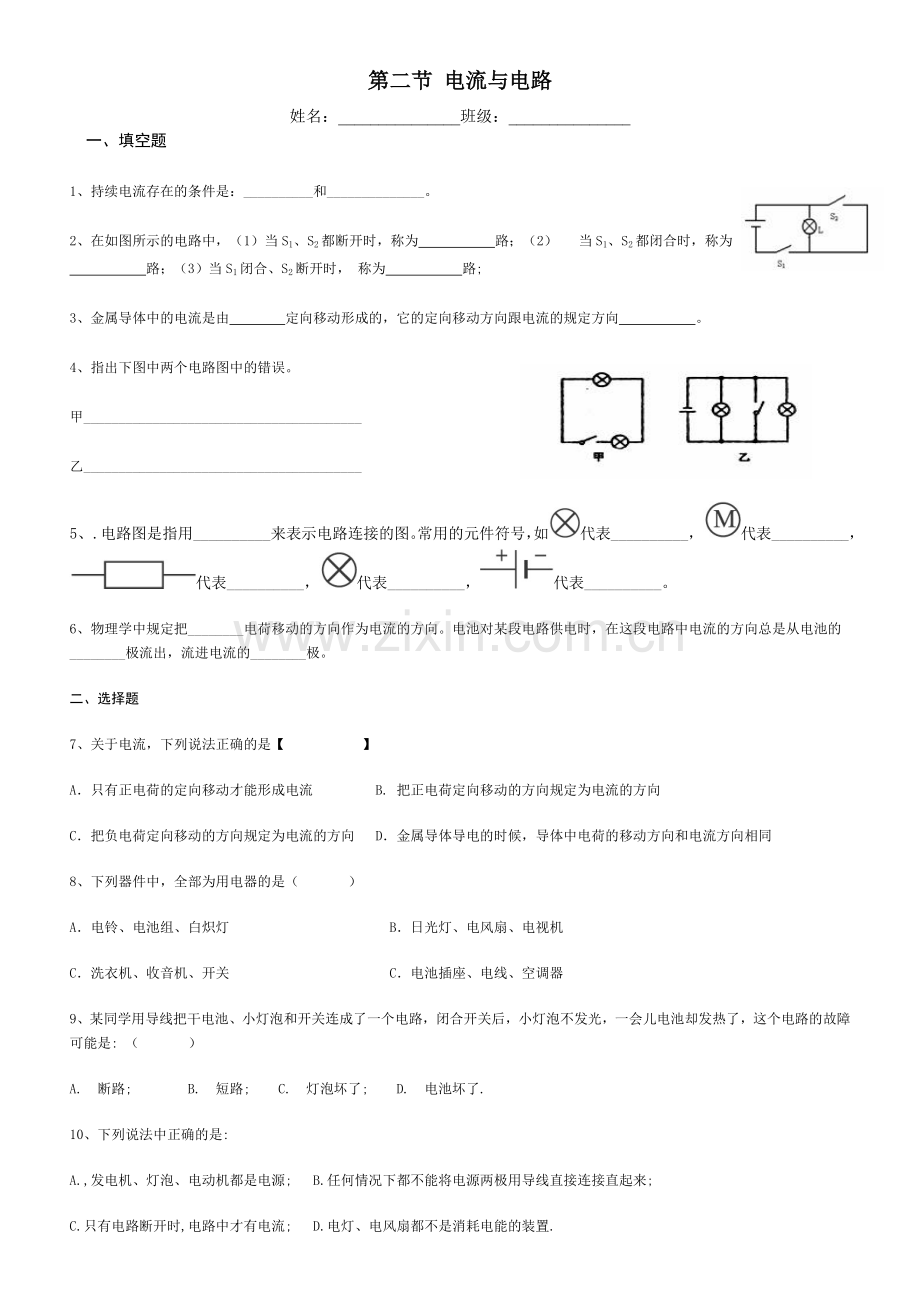

第二节 电流与电路
姓名：_______________班级：_______________
一、填空题
1、持续电流存在的条件是：__________和______________。
2、在如图所示的电路中，（1）当S1、S2都断开时，称为      路；（2）  当S1、S2都闭合时，称为      路；（3）当S1闭合、S2断开时， 称为      路;
3、金属导体中的电流是由 定向移动形成的，它的定向移动方向跟电流的规定方向 。
4、指出下图中两个电路图中的错误。
甲________________________________________
乙________________________________________
5、.电路图是指用__________来表示电路连接的图。常用的元件符号，如代表__________，代表__________，代表__________，代表__________，代表__________。
6、物理学中规定把________电荷移动的方向作为电流的方向。电池对某段电路供电时，在这段电路中电流的方向总是从电池的________极流出，流进电流的________极。
二、选择题
7、关于电流，下列说法正确的是【      】
A．只有正电荷的定向移动才能形成电流 B. 把正电荷定向移动的方向规定为电流的方向
C．把负电荷定向移动的方向规定为电流的方向 D．金属导体导电的时候，导体中电荷的移动方向和电流方向相同
8、下列器件中，全部为用电器的是（    ）
A．电铃、电池组、白炽灯            B．日光灯、电风扇、电视机
C．洗衣机、收音机、开关            C．电池插座、电线、空调器
9、某同学用导线把干电池、小灯泡和开关连成了一个电路，闭合开关后，小灯泡不发光，一会儿电池却发热了，这个电路的故障可能是: （    ）　　
A. 断路;　　　　B. 短路;　　C. 灯泡坏了;　　D. 电池坏了.
10、下列说法中正确的是:
A.,发电机、灯泡、电动机都是电源; B.任何情况下都不能将电源两极用导线直接连接直起来;
C.只有电路断开时,电路中才有电流; D.电灯、电风扇都不是消耗电能的装置.

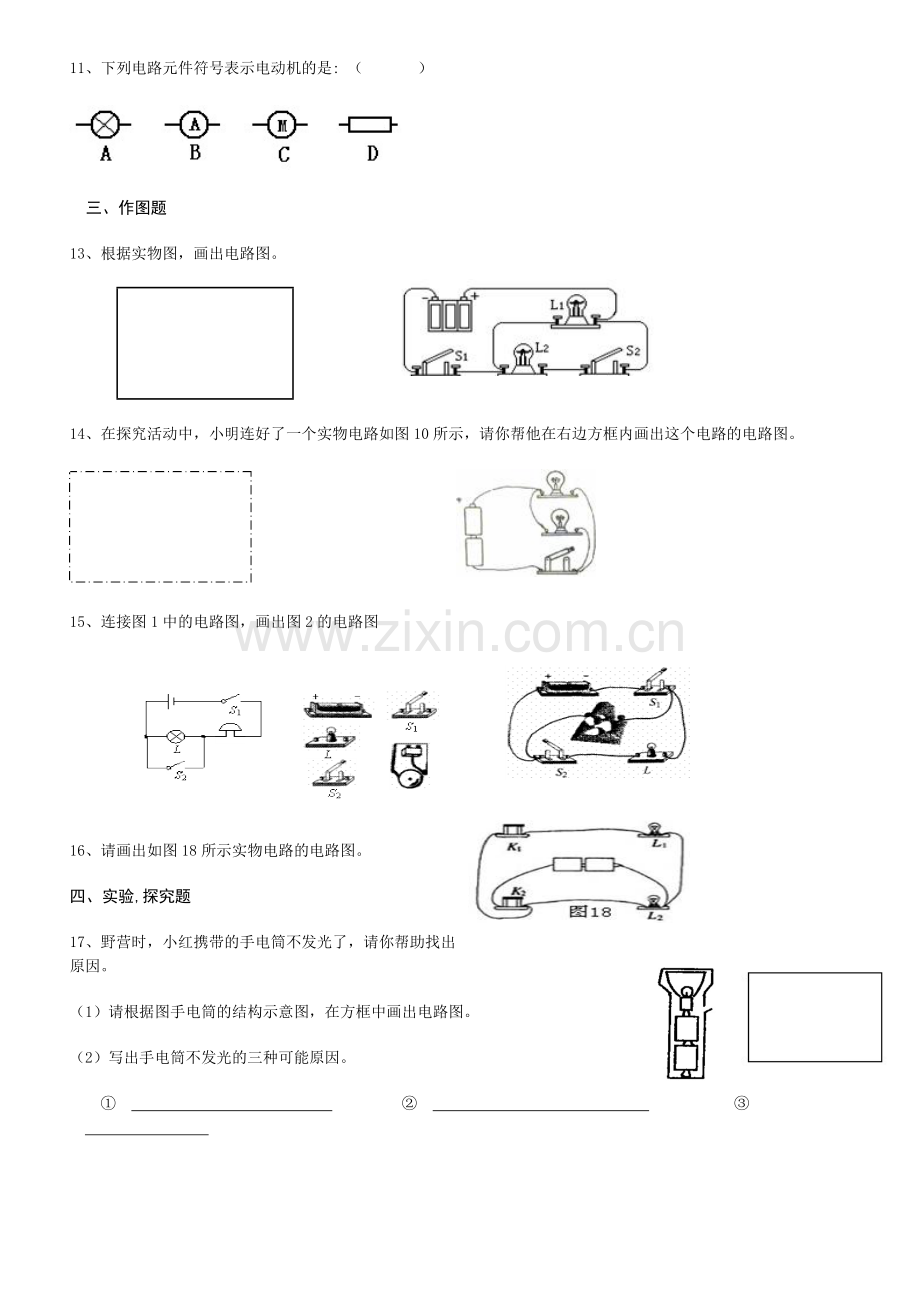

11、下列电路元件符号表示电动机的是: （    ）

三、作图题
13、根据实物图，画出电路图。

14、在探究活动中，小明连好了一个实物电路如图10所示，请你帮他在右边方框内画出这个电路的电路图。

15、连接图1中的电路图，画出图2的电路图

16、请画出如图18所示实物电路的电路图。
四、实验,探究题
17、野营时，小红携带的手电筒不发光了，请你帮助找出原因。
（1）请根据图手电筒的结构示意图，在方框中画出电路图。
（2）写出手电筒不发光的三种可能原因。
  ①                        ②                          ③

参考答案

一、填空题
1、电源、闭合电路 2、 开路     、  短路      、  通路
3、 ( 自由电子 )；( 相反 ) 4、甲：没有电源，乙：闭合电键时短路
5、答案：符号  灯泡  电动机  电阻  开关  电池 6、正；定向；正；负
二、选择题7、B 8、D 9、 B　 10、B11、B 12、 C
三、作图题

13、
14、
15、略
16、
四、实验,探究题
17、（1）图略（2）① 灯丝断了（或灯泡坏了）
     ② 电源失效
     ③ 开关（或其他部分电路）接触不良
