河北省电力公司输变电设备生产验收细则1.doc

资源描述

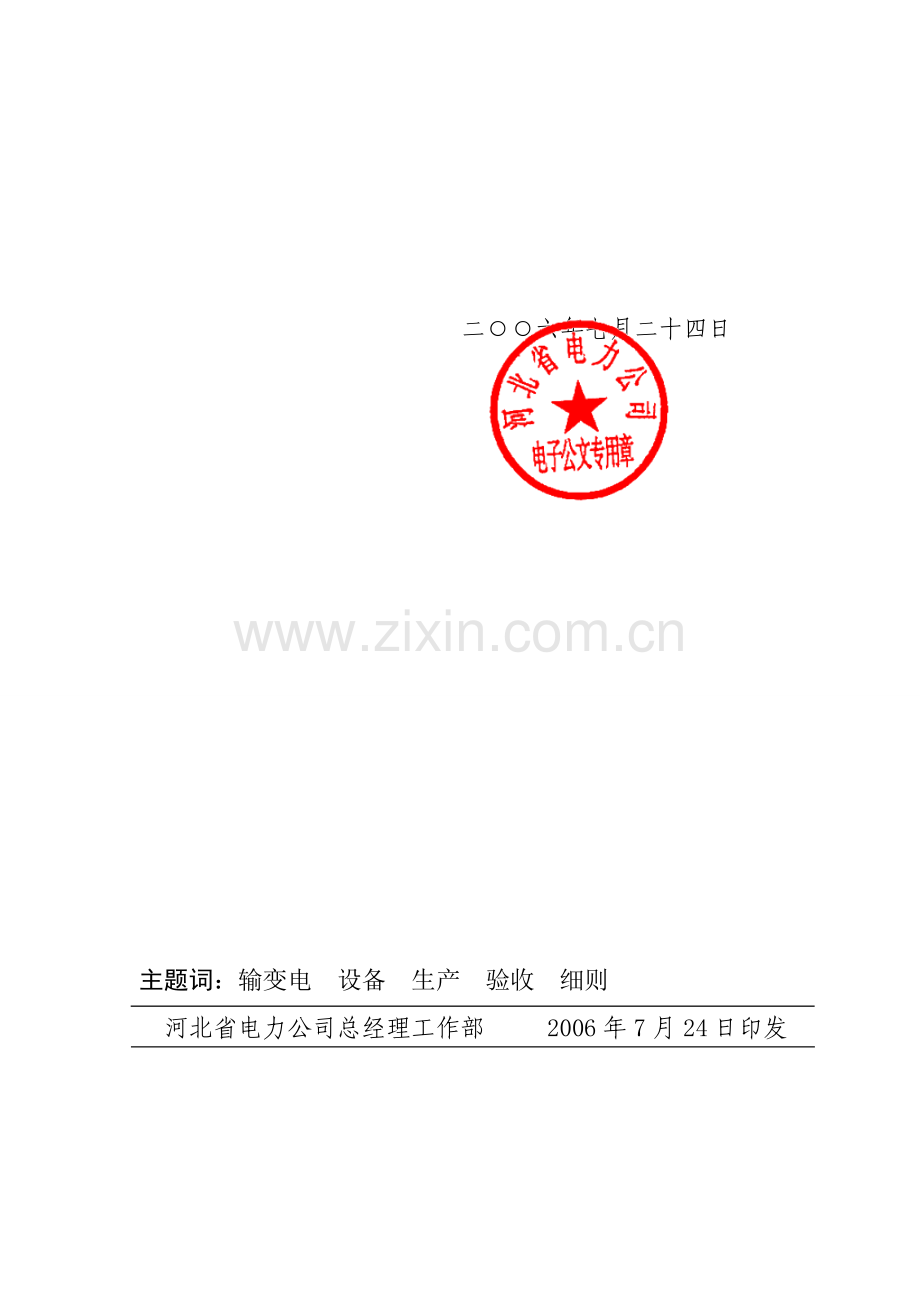

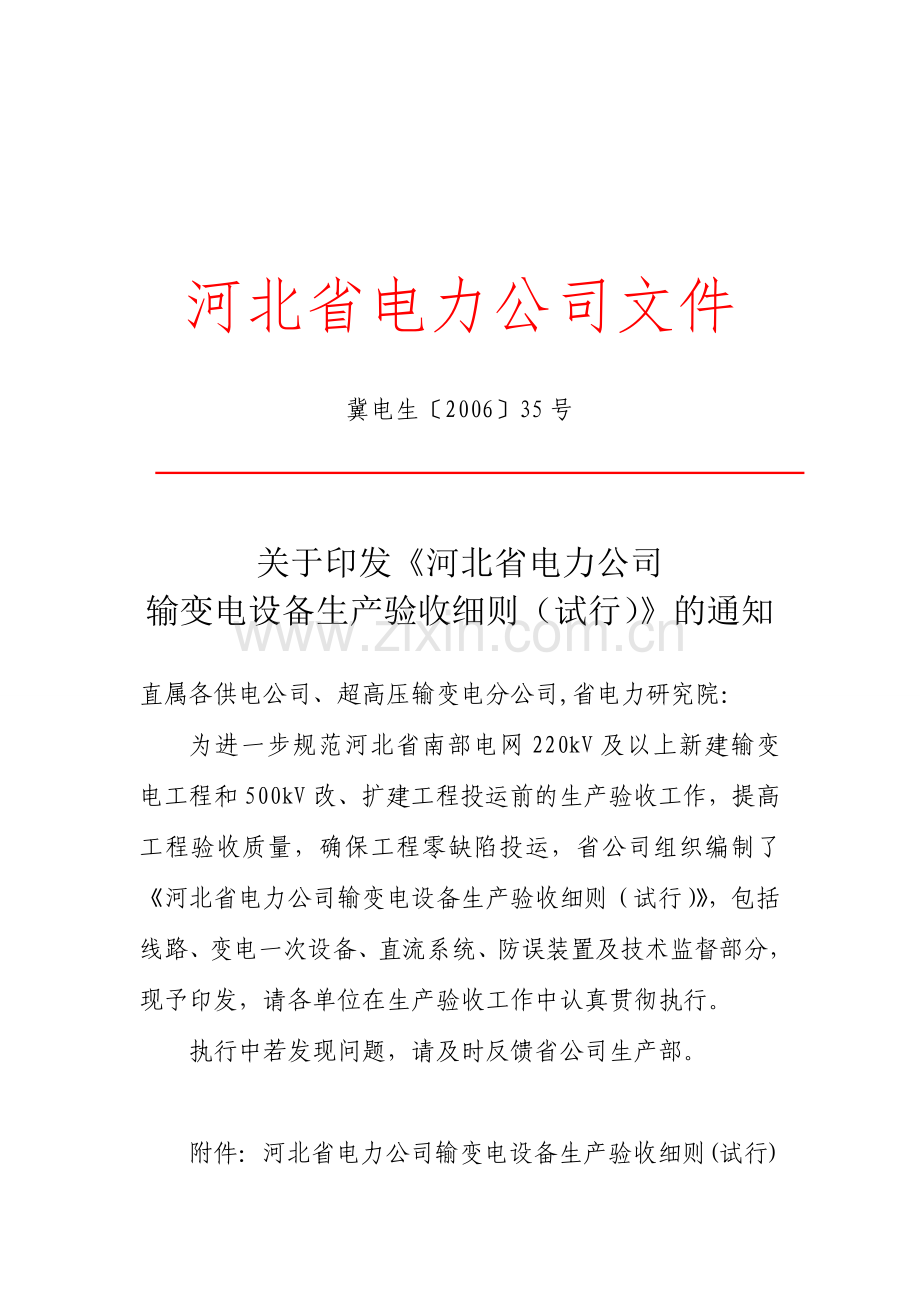

河北省电力公司文件冀电生〔2006〕35号关于印发《河北省电力公司输变电设备生产验收细则（试行）》的通知直属各供电公司、超高压输变电分公司,省电力研究院：为进一步规范河北省南部电网220kV及以上新建输变电工程和500kV改、扩建工程投运前的生产验收工作，提高工程验收质量，确保工程零缺陷投运，省公司组织编制了《河北省电力公司输变电设备生产验收细则（试行）》，包括线路、变电一次设备、直流系统、防误装置及技术监督部分，现予印发，请各单位在生产验收工作中认真贯彻执行。执行中若发现问题，请及时反馈省公司生产部。附件：河北省电力公司输变电设备生产验收细则(试行) 二○○六年七月二十四日主题词：输变电设备生产验收细则河北省电力公司总经理工作部 2006年7月24日印发附件：河北省电力公司输变电设备生产验收细则（线路、变电一次、直流、五防、技术监督部分）（试行） 2006年7月前言输变电设备生产验收工作是保证输电线路及变电站电气设备安装质量和零缺陷投运的必要手段。随着国民经济的快速发展，河北省南部电网建设取得了长足进步，新建、扩建变电站数量众多，生产验收工作繁重。为科学指导和规范直属各单位输变电设备生产验收工作，提高验收水平和工作效率，更好地保证电力设备的零缺陷投运，省公司组织制定了《河北省电力公司输变电设备生产验收细则》的试行本，内容包括输电线路、变电一次设备、直流系统、防误装置及技术监督专业。本细则依据国家、行业有关标准、规程、规范、规定和反事故措施，并结合河北省电力公司设备运行状况及生产运行维护经验编制。本细则自发布之日起实施。执行中的问题和意见，请及时反馈给河北省电力公司生产部。河北省电力公司输变电设备生产验收细则 1、总则 1.1为规范河北省电力公司直属各供电单位和超高压输变电分公司输电线路、变电一次设备、直流系统、防误装置等设备及技术监督专业的生产验收工作，实现工程项目零缺陷投运，特制定本细则。 1.2 本细则依据国家和电力行业的有关标准、规程、规范、规定及反事故措施，结合河北南网实际情况和生产运行情况分析以及设备运行维护经验而制定。 1.3本细则所指输变电工程生产验收是指生产管理部门在接到基建管理部门提交的验收申请后开展的复查验收工作。适用于河北省电力公司220kV及以上新建输变电工程和500kV改、扩建工程的生产验收工作，其它电压等级的新、改、扩建工程以及大修技改工程的验收可参照执行。 1.4 本细则所规定的工程验收项目及标准是电力设备生产验收工作的基本要求，是电力设备全过程管理工作的重要组成部分。 1.5 本细则所指电力设备主要包括220kV及以上新建输变电工程和500kV改、扩建工程中的输电线路、主变压器、断路器、隔离开关、四小器（电压互感器、电流互感器、耦合电容器、避雷器）、无功设备、电力电缆、直流系统、防误装置等。 1.6 公司所属各有关单位应熟悉、掌握本细则，并认真执行。在执行中若发现问题，应及时反馈省公司生产部。 1.7 本细则解释权属省电力公司生产部。 2、引用的主要规程、标准和参考资料 GBJ147-90 电气装置安装工程高压电器施工及验收规范 GBJ148-90 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 GBJ149-90 电气装置安装工程母线装置施工及验收规范 GB50168-92 电气装置安装工程电缆线路施工及验收规范 GB50169-92 电气装置安装工程接地装置施工及验收规范 GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范 GB50150-1991 电气装置安装工程电气设备交接试验标准 DL/T 596—1996 电力设备预防性试验规程发输电输[2002]158号国家电力公司预防110千伏～500千伏变压器（电抗器）事故措施和预防110千伏～500千伏互感器事故措施国家电网生[2004]634号国家电网公司输变电设备技术标准国家电网生技[2005]172号国家电网公司输变电设备运行规范国家电网生技[2005]174号国家电网公司输变电设备技术监督规定国家电网生技[2005]400号国家电网公司十八项电网重大反事故措施 3、变电一次设备 3.1变压器运行编号：验收项目验收标准验收情况复检结果本体安装安装轨道应水平，顶盖沿气体继电器气流方向有1-1.5%升高坡度（制造厂规定不须安装坡度者除外）。当与封闭母线连接时，其套管中心线应与封闭母线中心线相符本体、有载开关瓦斯继电器试验合格、箭头指向油枕、观侧窗开启、二次接线有防雨措施，有可靠防雨、防震动措施，瓦斯继电器内无气体风扇电动机安装牢固、转动灵活、无异常振动声响、接线紧固无过热现象,电机电缆绝缘良好，分控箱接线紧固、密封良好油泵安装牢固、转向正确、无渗漏油或异常振动声响、接线紧固无过热现象，接线盒电缆进口应向下，且密封良好流速继电器动作方向正确、无卡滞，无渗油，开启油泵时，指针无晃动、摇摆现象，接点应正确，密封应良好本体油位油位真实、合适，指示正确，油位计无破损，密封良好无渗漏，油位应符合温度—油位曲线套管及套管CT 外观完整良好无渗漏油、油位真实、合适，指示正确、末屏接地良好、备用CT二次端子短接接地，能可靠取油样和补油。二次接线紧固密封良好套管密封检查套管各处密封良好、紧固螺钉无松动压力释放器密封良好、油释放方向正确、指示正常，二次接线有可靠防雨措施测温装置座内注油、密封良好、金属软管弯曲半径>50mm，指示正确吸湿器外壳完整、密封良好、呼吸通畅、硅胶无受潮变色且应与硅胶罐留有1/5的膨胀空间、油封油位合适油漆及相色油漆完整、相色正确事故排油设施完整良好消防设施安全有效、经过验收，测温探头电缆护管应采用质量较好的包塑管储油柜、冷却装置、净油器等油系统阀门开启、指示正确，各部阀门灵活可靠，密封良好，无渗漏油本体接地 2点可靠接地，上下油箱间至少要有两个短接线可靠连接铁心接地 1点、可靠，有标识，引至下节油箱进行接地夹件接地 1点、可靠，有标识，引至下节油箱进行接地强油循环设备冷却装置预运转时间 >4h 各电压等级外绝缘距离 500kV:相间—4300对地—3800 220kV:相间—2000对地—1800 110kV:相间—1000 对地—900 35kV:相间—400 对地—400 10kV:相间—200 对地—200 二次接线及保护接线紧固、正确、试验传动良好、结果合格中性点保护 110kV、220kV变压器中性点应装设间隙或采用避雷器并联间隙的保护方式。棒间隙采用Φ16mm镀锌圆钢，端部形状接近半圆无棱角，间隙水平布置。 220kV变压器绕组中性点宜选用Y5W-108/281型氧化锌避雷器，间隙宜选用300mm；110kV绕组中性点宜选用Y1.5W-60/144型氧化锌避雷器，间隙宜选用140mm。 110kV变压器根据中性点绝缘水平，间隙距离要求如下: 60kV,140mm；44kV，120mm；35kV，115mm 主辅备冷却器自投接线紧固良好、主、辅、备、功能完整、试验正常冷却器备用电源自投接线紧固良好、自动投切可靠、试验正常潜油泵启停逐台启、停。（同时开断冷却器瓦斯继电器应不误动）本体各部密封良好，无渗漏油，各部固定螺丝紧固，垫锁片齐全，本体清洁、漆面完整，各部无锈蚀本体端子箱及风冷控制箱箱内清洁、密封良好，接线紧固，电缆进线封堵良好无励磁分接开关上下位置一致，操作灵活，操作机构盒密封应良好，指示位置符合调度要求有载分接开关分接开关与变压器本体的连通管应拆除，机构箱内清洁、接线紧固、密封良好，正反两个方向的转动圈数应符合要求，传动灵活、联锁开关、极限开关、顺序开关动作正确，上下指示一致；指示位置符合调度要求外绝缘防污硅橡胶无破损，涂料完整、憎水性良好，厚度符合相应污区要求外绝缘防护低压侧绝缘护套安装完整，无破损、松散现象厂家资料使用说明书、出厂试验报告、合格证、备品备件清单移交等技术文件验收人员：验收日期： 3.2高压并联电抗器运行编号：验收项目验收标准验收情况复检结果本体瓦斯继电器试验合格、箭头指向油枕、观侧窗开启、二次接线有防雨措施，瓦斯继电器内无气体风扇电动机安装牢固、转动灵活、无异常振动声响、接线紧固无过热现象,电机电缆绝缘良好，分控箱接线紧固、密封良好本体油位油位真实、合适，指示正确，油位计无破损，密封良好无渗漏，油位应符合温度—油位曲线套管及套管CT 外观完整良好无渗漏油、油位真实、合适，指示正确、末屏接地良好、试验合格、备用CT二次端子短接接地，二次接线紧固密封良好压力释放器密封良好、油释放方向正确、指示正常测温装置座内注油、密封良好、金属软管弯曲半径>50mm，指示正确吸湿器外壳完整、密封良好、呼吸通畅、硅胶无受潮变色且应与硅胶罐留有1/5的膨胀空间、油封油位合适油漆及相色油漆完整、相色正确事故排油设施完整良好储油柜、冷却装置等油系统阀门开启、指示正确，各部阀门灵活可靠，密封良好，无渗漏油本体接地 2点可靠接地，上下油箱间至少要有两个短接线可靠连接铁心接地 1点、可靠接地，有标识，应引至下节油箱进行接地夹件接地 1点、可靠接地，有标识，应引至下节油箱进行接地各电压等级外绝缘距离 500kV:相间—4300 对地—3800 110kV:相间—1000 对地—900 二次接线及保护接线紧固、正确、试验传动良好、结果合格本体各部密封良好，无渗漏油，各部固定螺丝紧固，垫锁片齐全，本体漆面完整，各部无锈蚀本体端子箱及风冷控制箱箱内清洁、密封良好，接线紧固，电缆进线封堵良好外绝缘防污涂料完整、良好，厚度符合相应污区要求试验报告项目齐全、结果符合规程要求施工资料安装技术记录齐全，施工单位提供抽真空和热油循环记录厂家资料使用说明书、出厂试验报告、合格证、备品备件及专用工器具清单移交等技术文件验收人员：验收日期： 3.3断路器运行编号：验收项目验收标准验收情况复检结果本体安装情况固定牢固可靠平直，支架与基础垫片不宜超过3片，各垫片间焊接牢固外观检查外表清洁完整，无裂纹、缺损，瓷套与法兰的结合面粘合牢固爬电比距符合技术协议要求，涂料完好。不满足污区要求的安装增爬裙，增爬裙粘接情况良好，数量足够油漆完整，相色标志正确，接地良好 SF6气体压力值符合规定分、合闸指示正确、一致 SF6开关室应通风良好电气接线连接可靠且接触良好，对地安全距离符合要求（500kV：7.5m；220kV：4.3m；110kV：3.5m；35kV：2.9m）机构安装情况固定牢固可靠，支架与基础的垫片不宜超过3片，各垫片间焊接牢固外观检查各零部件、附件无锈蚀、受潮及受损现象。加热、驱潮装置投切正常，计数器动作正常充油部件管路清洁无渗漏，油位正常压力释放阀动作可靠、关闭严密机构箱密封垫完整，电缆口封闭良好油漆完整，接地良好操作机构与断路器联动正常，近控、远控动作正常，无卡阻现象液压机构失压后打压保持合闸位置油泵电机无异常响声液压机构预充氮、起、停泵、重合闸闭锁、分闸闭锁、合闸闭锁压力值符合要求，传动正常弹簧机构弹簧未储能、分闸闭锁、合闸闭锁信号传动正常气动机构补压时间和零打压时间符合要求气动机构的空气管路应可靠固定，管路的最低处增加放水阀门。气动机构带水气分离装置至空压机的空气管路应缠绕加热带气动机构的空压机油应干净，油位正常液压机构补压时间和零打压时间符合要求分合闸缓冲器应无渗漏油分合闸及重合闸操作下的操作压力下降值检查分合闸挚子动作间隙、驱动凸轮与合闸拐臂磙子间的间隙检查其他厂家资料厂家提供的产品说明书、试验记录、合格证及安装图纸齐全、符合要求安装记录记录齐全、符合要求调整试验记录记录齐全、符合要求备品、备件及专用工具记录齐全、符合要求验收人员：验收日期： 3.4 六氟化硫封闭式组合电器（GIS）运行编号：验收项目验收标准验收情况复检结果外观安装牢固、外表清洁完整，支架及接地引线无锈蚀和损伤，瓷件完好清洁，基础牢固，水平垂直误差符合要求连线、接地及管路电器连接可靠且接触良好、接地良好、牢固无渗漏，各密封管路阀门位置正确气室压力各气室SF6气体压力符合要求分、合位置，储能指示断路器本体、机构柜中控制屏上一致加热装置完好、有防火挡板、温度控制器操作机构手动储能、操作检查正常有效辅助开关动作正确断路器分、合闸断路器分、合闸操作动作正常机构检查密封良好，电缆口应封闭，接地良好，电机运转良好，分合闸闭锁良好隔离开关动作正常，连锁及闭锁正常标准操作循环标准操作循环符合规定环境监测 GIS室内应通风良好，设置一定数量的氧量仪和SF6浓度报警仪，并应运行正常施工资料安装记录、竣工报告厂家资料使用说明书、出厂试验报告、合格证验收人员：验收日期： 3.5隔离开关运行编号：验收项目验收标准验收情况复检结果外观基础水平，支柱绝缘子应垂直于底座平面（V型除外）且连接牢固绝缘子表面清洁、无损伤，瓷铁粘合牢固绝缘涂料良好，爬电比距符合要求。不满足污区要求的安装增爬裙，增爬裙粘接情况良好，数量足够均压环、屏蔽环安装牢固、平正防松件紧固、开口销张开接线端子及载流部分应清洁且接触良好，镀银层无脱落引线连接不受额外扭曲力，对地安全距离符合要求（500kV：7.5m；220kV：4.3mm；110kV：3.5mm；35kV：2.9mm）接地连线正确、接线良好、牢固整体触头插入深度、接触位置符合要求，触头间结合紧密，两侧的压力均匀且符合产品技术要求触头表面清洁、平整，载流部分的可绕连接不得有折损，载流部分应无凹陷及锈蚀三相不同期符合要求，拐臂死点位置符合要求相间距离、对地距离符合设计要求触头打开的角度及距离符合产品的技术规定，分合闸限位螺丝间距符合要求油漆完整、相色正确，机构箱密封良好，有防雨措施操动机构手动机构轻松无卡阻，转动轴销部位润滑良好，分合闸到位，限位正确电动机构按钮对应，限位可靠正确，无异常声响、晃动主刀与地刀相互机械闭锁、位置正确接地开关动作灵活、接触良好、三相一致辅助开关安装牢固，动作可靠并有防雨措施机构的密封、防水情况检查除潮器工作正常近控和远控装置正常能正常操作施工资料安装记录、竣工报告、绝缘子报告和超声探伤报告厂家资料使用说明书、出厂试验报告、合格证、备品备件清单等技术文件验收人员：验收日期： 3.6高压开关柜运行编号：验收项目验收标准验收情况复验情况柜垂直偏差 <1.5mm/m 柜水平偏差相邻柜顶<2mm，成列柜顶<5mm 柜面偏差相邻柜边<1mm，成列柜面<5mm 柜间接缝 <2mm 柜外观漆层完整、无损伤装有电器可开启的门接地裸铜软线可靠接地柜上电器齐全完整、位置正确、固定可靠、标志清楚准确完整机械闭锁动作准确、可靠电气闭锁动作准确、可靠刀闸动静触头配合中心线一致、接触紧密柜内照明良好、齐全抽屉柜灵活无卡阻、闭锁正确、工作触头接触良好手车柜灵活无卡阻、闭锁正确、工作触头接触良好柜内一次设备外观清洁完整，无异常，固定牢固对地及相间安全距离符合要求全空气绝缘空气间隙： 6~10kV—125mm，35kV—360mm 复合绝缘空气间隙： 6~10kV—30mm，35kV—60mm 柜内断路器外表清洁完整，无裂纹、无异常，固定牢固爬电比距符合技术协议要求断路器动作正常，无卡阻现象。分、合闸指示正确对地及相间距离符合要求（同上）柜内隔离开关绝缘子表面清洁、无损伤，无异常，固定牢固爬电比距符合技术协议要求载流部分清洁，接触良好，镀银层完整打开角度及距离、三相不同期符合要求相间距离、对地距离符合要求（同上）动作灵活操作轻松无卡阻，分合闸到位，限位正确；闭锁正常、位置正确柜内避雷器电容器组保护用避雷器应置于室外，不得安装于开关柜内除母线、电容器组保护用避雷器外，其它出线避雷器不得装于开关柜内接线、接地检查接线正确、接地可靠牢固二次接线准确、连接可靠、标志清晰、绝缘合格柜内防潮具备防潮部件油漆及相色油漆完整、相色正确柜内遗留孔洞封堵严密操作及联动试验动作正确、符合设计配电室环境配电室内配置通风、防潮设备和湿度计室内SF6开关设备，应设置一定数量的氧量仪和SF6浓度报警仪交接资料厂家技术资料：产品说明书、试验记录、调试大纲、合格证、安装图纸等齐全、合格安装记录、调整试验记录齐全、合格备品备件齐全、良好验收人员：验收日期： 3.7油浸式互感器运行编号：验收项目验收标准验收情况复检结果外观检查瓷套外观完整、无损伤、无裂纹、刷涂均匀铭牌及标志完整清晰、符合设计要求油位指示器、瓷套法兰连接处、放油阀等无渗漏、油位指示符合环境温度二次接线完整，标志清晰，二次引线端子应有防转动措施，引流端子连接牢固，绝缘良好呼吸器硅胶颜色正常，通道畅通、无阻塞膨胀器检查膨胀器无锈蚀、指示与温度对应安装底座连接螺栓检查牢固无松动垂直度检查≤(1.5H/1000)mm 变比分头位置和极性符合规定，三相一致油位指示器方向三相一致，尽可能面向巡视侧隔膜式储油柜的隔膜气密性完好，不渗漏，顶盖螺栓紧固带保护间隙的，其距离符合厂家规定相色检查相色漆标志清晰，位置正确电容式PT组装编号顺序符合厂规，不得任意互换一、二次接线二次线圈和零序电压线圈一端必须接地用油检查油试验结果合格注油方式检查110kV及以上必须需真空注油真空注油状态检查符合厂规接地互感器安装用构架应有两处与接地网可靠连接，且连接牢固，接触良好，接地线规格符合设计要求分级绝缘的一次接地接地引出端子连接牢固，导通良好电容式PT接地检查符合厂规电容型绝缘的CT末屏引出端子接地连接牢固，导通良好电容型绝缘的CT铁芯引出接地端子接地连接牢固，导通良好备用电流二次端子短路后接地资料施工资料安装技术记录齐全、符合要求厂家资料使用说明书、出厂试验报告、合格证、备品备件清单等技术文件验收人员：验收日期： 3.8干式互感器运行编号：验收项目验收标准验收情况复检结果本体检查壳体外观绝缘层完整、无机械损伤；壳体无裂纹铭牌及标志完整清晰、符合设计要求一、二次接线连接铜排和端子平整，镀锡（银）层无麻点，镀层无剥落铁芯接地线连接接触良好绝缘电阻值符合要求安装设备附件完整，无缺，无锈蚀底架安装整体安装平整牢固，紧固件符合规格水平和垂直偏差≤1—2mm/m 横向中心线偏差≤10—5mm/m 纵向中心线偏差≤2—5mm/m 安装孔中心偏差≤1—5mm/m 安装螺栓连接无松动，螺栓露出2—3扣漆层外观漆层干净，无剥落设备安装垂直度符合标准水平度符合标准安装固定螺栓连接紧固，螺栓螺母平垫弹簧垫齐全变比分头位置和极性符合规定，三相一致一次引线绝缘距离符合要求二次接线引线端子完整，标志清晰；二次引线端子应有防转动措施，引流端子连接牢固，绝缘良好备用电流二次端子短封接地互感器安装用构架应有两处与接地网可靠连接，且连接牢固，接触良好，接地线规格符合设计要求零序CT安装不使构架或其他导磁体与CT直接接触，以免构成旁路或磁分路施工资料、安装技术记录齐全、符合要求厂家使用说明书、出厂试验报告、合格证备品备件清单移交等技术文件验收人员：验收日期： 3.9电容器运行编号：验收项目验收标准验收情况复检结果外观检查各部清洁无杂物、油漆完整、无渗漏、无变形、色标正确密集型电容器油位、油色正常电容器外壳间距符合设计要求、外壳无变形、锈蚀、渗漏电容器室内照明、通风良好电容器构架应保持应有的水平及垂直位置，固定应牢固电容器铭牌、编号布置，清晰、朝向通道电套管清洁无破损、裂纹现象，套管芯棒应无弯曲或滑扣电容器、放电线圈、围网等无锈蚀围网底部符合防小动物要求放电线圈安装牢固，各部位清洁、密封良好、无渗漏油、漆面完整、一二次接线紧固可靠瓷件瓷铁浇装连结牢固，外绝缘应清洁、憎水性良好母线支柱瓷瓶无裂纹、破损，瓷裙方向符合使用套管无裂纹、破损接地部分底座均接地电缆接地良好穿墙套管接地良好避雷器接地良好放电装置接地良好围网及围网门接地良好接线连接可靠、位置正确，接头有导电膏电容器接线柱与软连接采用哈佛线夹两段及以上串联的电容器外壳与相应绝缘(台)架电位固定熔断器接线紧固、拉力适当熔断器弹簧角度合适、无锈蚀熔断器喷管方向合理熔丝容量符合要求指示牌一致配套设备隔离开关（接地刀闸）符合设计要求避雷器符合设计要求、指示位置一致放电装置容量符合要求围网各锁具齐全零差PT符合设计要求保护装置保护定值适当、传跳良好试验报告项目齐全、结果符合规程要求施工资料安装、试验记录、竣工资料齐全、合格厂家资料说明书、出厂试验报告、合格证、备品备件清单等技术文件齐全、合格验收人员：验收日期： 3.10串联电抗器运行编号：验收项目验收标准验收情况复检结果安装基础相间中心距离误差≤10mm 预留孔中心线误差≤5mm 外观检查各部清洁无杂物、油漆完整、无渗漏、线圈无破损、无变形、色标正确充油式油位、油色正常、呼吸器硅胶正常室内照明、通风良好铭牌、编号布置，清晰、朝向通道出线套管无滑扣紧固螺栓应采用非磁性材料防震垫块、弹簧垫齐全环境通风良好空心干式三相垂直安装中心线一致空心干式周围1.5m内无铁磁物质支柱无裂纹、破损支柱外绝缘符合设计要求电抗器包封间导风撑条应完好牢固表面涂层无龟裂脱落、变色、憎水性良好铁芯无松动现象围网底部符合防止小动物要求绕组绕向三相垂直排列，中相与上下两相相反两相重叠一相并列，重叠两相相反，另一相与上面一相相同三相水平排列，三相相同接地部分充油、干式底座均接地电缆接地良好穿墙套管接地良好空心干式底座接地不能形成环回路围网、电抗器底座接地不能形成环回路验收人员：验收日期： 3.11耦合电容器运行编号：检查项目验收标准验收情况复检结果外观检查清洁、无渗漏、无损伤、涂料良好耦容本体垂直、牢固稳定底座法兰连接紧固可靠底座接地紧固可靠顶盖螺栓连接紧固可靠，且为两点连接引下线连接紧固可靠厂家资料使用说明书、出厂试验报告、合格证、备品备件清单等技术文件施工资料安装技术记录齐全、符合要求备品备件备品备件及清单移交验收人员：验收日期： 3.12避雷器运行编号：验收项目验收标准验收情况复检结果参数检查安装地点电压、作用相符外观检查瓷铁浇装连结牢固清洁无损伤，铭牌齐全，相色正确防爆片无损坏、裂纹，在安装时取下均压环应安装水平，无损坏、变形，与瓷裙间隙均匀一致外绝缘及涂料憎水性良好接地采用双接地，焊接符合要求固定检查底盘连接牢固，法兰连接符合工艺要求铭牌位于易观察的同一侧在线监测装置密封良好，接线正确、牢固，内部器件完好计数器处于同一位置电流表指示正确（包括投运后）安全防护相间距离符合安全要求防爆孔位置正确，有压力释放通道排气通道通畅，排出气体不致引起相间或对地闪烙工艺检查不受水平拉力、对称不歪斜引线牢固、连接处有导电膏引线无散、断股，张弛适当，风偏无影响厂家资料使用说明书、合格证、出厂试验报告施工资料安装记录、竣工资料验收人员：验收日期： 3.13油浸式接地变压器运行编号：验收项目验收标准验收情况复检结果安装基础放置于箱式外壳中的设备与箱式外壳之间距离满足要求外观检查各部清洁无杂物、油漆完整、无渗漏、无变形、色标正确充油式油位、油色正常、呼吸器硅胶正常（油浸式）室内照明、通风良好铭牌、编号的布置清晰、朝向通道出线套管无滑扣，无裂纹、破损紧固螺栓应采用非磁性材料防震垫块、弹簧垫齐全环境通风良好接地部分底座良好接地围网及围网门接地良好接线连接可靠、位置正确，接头有导电膏试验报告项目齐全、结果符合规程要求施工资料安装、试验记录、竣工资料厂家资料使用说明书、出厂试验报告、合格证、备品清单等文件验收人员：验收日期： 3.14干式接地变压器运行编号：验收项目验收标准验收情况复检结果安装基础放置于箱式外壳中的设备与箱式外壳之间距离满足要求外观检查清洁无杂物、油漆完整、线圈无破损、无变形、色标正确放置于箱式外壳中的室内照明、通风良好铭牌、编号的布置清晰、朝向通道出线套管无滑扣，无裂纹、破损紧固螺栓应采用非磁性材料防震垫块、弹簧垫齐全环境通风良好接地部分底座良好接地围网及围网门接地良好接线连接可靠、位置正确，接头有导电膏试验报告项目齐全、结果符合规程要求施工资料安装、试验记录、竣工资料厂家资料说明书、出厂试验报告、合格证、备品清单等技术文件验收人员：验收日期： 3.15消弧线圈运行编号：验收项目验收标准验收情况复检结果安装基础放置于箱式外壳中的设备与箱式外壳之间距离满足要求外观检查清洁无杂物、油漆完整、线圈无破损、无变形、色标正确放置于箱式外壳中的照明、通风良好铭牌、编号的布置清晰、朝向通道出线套管无滑扣，无裂纹、破损紧固螺栓应采用非磁性材料防震垫块、弹簧垫齐全环境通风良好接地部分底座、围网及围网门接地良好接线连接可靠、位置正确，接头有导电膏试验报告项目齐全、结果符合规程要求施工资料安装、试验记录、竣工资料厂家资料说明书、出厂报告、合格证、备品备件清单等技术文件验收人员：验收日期： 3.16电缆（接线）运行编号：验收项目验收标准验收情况复检结果盘内检查所用端子排紧固；直流“+”、“-”间和与交流间有间隔反措执行情况微机类保护接线有屏蔽交、直流电缆，强、弱电电缆，各自单独敷设 CT端子排有防开路措施（防转动）电缆敷设和二次设备标志齐全电缆敷设通道符合环境要求、出口处有封堵措施接地点检查三圈PT的N600应连在一起；在控制室一点接地；将控制室内N600接地点拆除，就地测量三圈电压互感器的N600端子不应接地。CT的二次接线，每组有一点接地微机类保护装置单独接地绝缘检查符合规程要求验收人员：验收日期： 3.17电缆沟防火封堵运行编号：验收项目验收标准验收情况复检结果电缆沟表面层应光滑涂色应均匀防火墙盖板有红漆标记堵料应与基础粘接牢固，不得有塌陷，鼓包，龟裂堵料封堵厚度应符合防火要求，厚度25 cm以上留有排水管，管材使用耐火材料或钢管，管径不大于20 cm,两端越出阻火墙至少50 cm以上，管道位于有利于清淤测验收人员：验收日期： 3.18硬母线及过道管母线运行编号：验收项目验收标准验收情况复检结果支柱绝缘子瓷铁浇装连结牢固表面光洁、无损伤，涂料良好，符合爬电比距要求螺栓齐全，紧固支柱绝缘子底座水平误差≤5mm 母线直线段内各绝缘子中心线误差≤2mm 叠装支柱绝缘子垂直≤2mm 母线外观表面光滑、无损伤，母线终端有防电晕装置焊接表面无凹陷裂纹、未熔合、未焊透等，焊缝高度2-4mm 焊口中心线，偏移≤0.5mm，弯折≤0.2% 母线焊口距离支撑≥50 mm 焊口两侧50 mm内表面光洁，无氧化膜万向节无锈蚀、伸缩节、软联不得有裂纹、折皱三相轴线相互平行各金具无锈蚀、无氧化，接头有导电膏多层母线每片母线间距离不小于母线厚度整体检查线间及对地距离，应符合规程及设计要求相色正确无误无微风振颤和有防颤措施接地开关接触良好、操作灵活，闭锁装置动作正确架构应可靠接地，焊接牢固，接地线应涂标志漆杆体无酥裂、铁件焊接牢固、防腐齐全，自由铰链轴销齐全牢固避雷器外观无损伤、计数器合格厂家资料使用说明书、出厂试验报告、合格证验收人员：验收日期： 3.19软母线运行编号：验收项目验收标准验收情况复检结果导线、金具无断股、松股、损伤，无接头三相轴线相互平行驰度符合要求，且三相一致，间隔撑齐全、牢固、美观相同布置的分支线弯曲度及驰度符合要求，且三相一致各种金具使用正确、无损伤裂纹，与导线匹配金具无锈蚀、无氧化，接头紧固、有导电膏工艺导线插入线夹等于长度压接钢模与压接钳与所用导线匹配相邻压接段重叠≥5 mm 铝包带与导线绕向一致铝包带露出线夹≤10mm，铝包带端头压回线夹内整体线间及对地距离符合规程和设计要求绝缘子串无损伤片数，弹簧销齐全牢固，符合爬电比距要求、涂料良好架构应可靠接地、焊接牢固，接地线应涂标志漆杆体无酥裂、铁件焊接牢固、防腐齐全，自由铰链轴销齐全牢固连接螺栓防松件齐全紧固相色正确无误施工资料安装记录、竣工报告厂家资料使用说明书、出厂试验报告、合格证验收人员：验收日期： 3.20 直流系统运行编号：验收项目验收标准验收情况复检情况直流屏屏体安装稳固，表面清洁无灰尘和锈蚀屏位布置符合图纸，油漆完整、直流和交流相色正确二次线连接可靠，端子排紧固，标志清晰、绝缘合格保险、空开的型号和容量符合图纸要求，各级熔断器保证级差合理，总熔体与分熔断器之间保证3-4级级差，断路器应采用具有自动脱扣功能的直流断路器柜内遗留孔洞封
