RBS2000 故障代码的描述(R7.1版本)
绪论:
BTS的故障是按故障的起因和重要性进行分类的:
§ 1A级:MO内的故障,它会影响MO的功能特性.
§ 1B级:MO外的故障,它也会影响MO的功能特性.
§ 2A级:MO内的故障,它不会影响MO的功能特性.
BSC要接收以上的BTS故障报告,应采用下列措施:
§ 1A级: MO退出操作和测试.
- 如果测试结果表明MO没有故障,那么MO将返回操作状态,并且其故障以间歇性故障处理.故障计数器将对间歇性故障进行累加,当发生间歇性故障的次数太高时,MO将会永久地退出工作状态.
- 如果测试结果表明MO有故障,那么MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.
§ 1B级: MO将永久地退出工作状态,直到故障停止或人工干涉才能恢复正常状态. 在BSC/OSS上将会产生一个A2告警.
§ 2A级:在BSC/OSS上将会产生一个A2或A3告示警. 但MO仍处于工作状态.
应注意的是:CF或TRXC上的2A级故障在从属MO中却被认为是1级故障.
总是在CF/TRXC上读取RU的故障映象来进行故障定位.但有时应紧记要替换的被检测到的故障单元,以便更换.
BTS的故障信息可以从BSC上或站上OMT接口用人机命令MML来获得。
§ 从BSC上获得：
- 在MO中所有激活的告警: RXASP:MO=RXO…;
- 在TG中所有激活的故障（1级）: RXMFP:MO=RXOTG-x,FAULTY,SUBORD;
- 在MO中所有激活的故障: RXMFP:MO=RXO…;
- MO的故障记录: RXELP:MO=RXO…;
§ 从OMT上获得:
- 在TG中所有激活的故障: ”System view(系统视图) / 选择 RBS 2000 / Operations操作(或按右键) / Monitor(监视)/ Fault status(故障状态)”
- 某个RU的故障记录: ”Hardware view(硬件视图) /选择RU / Operations操作(或按右键) / Save log(保存记录)” (只有 DXU, TRU和ECU才有记录区).
如果在CF/TRXC上产生ＲＵ单元的故障映象，其上的红灯将会发亮. 但这不一定就指此单元一定有故障，这也可能指此单元检测到其他单元有故障。
如果红灯闪动，说明此故障很大可能是相关软件的故障： RBS/RU的数据库坏了或者丢失了，DXU只运行基本应用程序。这通常可以通过重新安装IDB和重新设置DXU或执行软件下载来修复。
注解:
注解1: 在R7版本中的欠压告警门限和DC电源断开的门限值:
DC 电压下降到

DC 电压上升到
22.5 V
产生CF I2A:18告警 (2级欠压告警)

22.2 V
CF I1A:12告警消失
21.2 V
产生CF I1A:12 告警(1级欠压告警)

23.5 V
CF I2A:18告警消失
21 V
BFU断开

25 V
BDM接通
20 V
BDM断开

25.5 V
BFU接通
注解2:关于IDB, RBS DB, RU DB 和内部配置信息(常称为本地配置)可以在下列网站找到： http://www.eral.ericsson.se/~erafima/idb.html
注解3: 由于复位而产生的故障代码在下列网页中有具体描述： http://www3-rmog-bts.ericsson.se/~erafima/startcause.html
(这包括 CF故障I1A:0-6, I2A:0-6, I2A:40 和TRXC故障I1A:0-6, I1A:19).

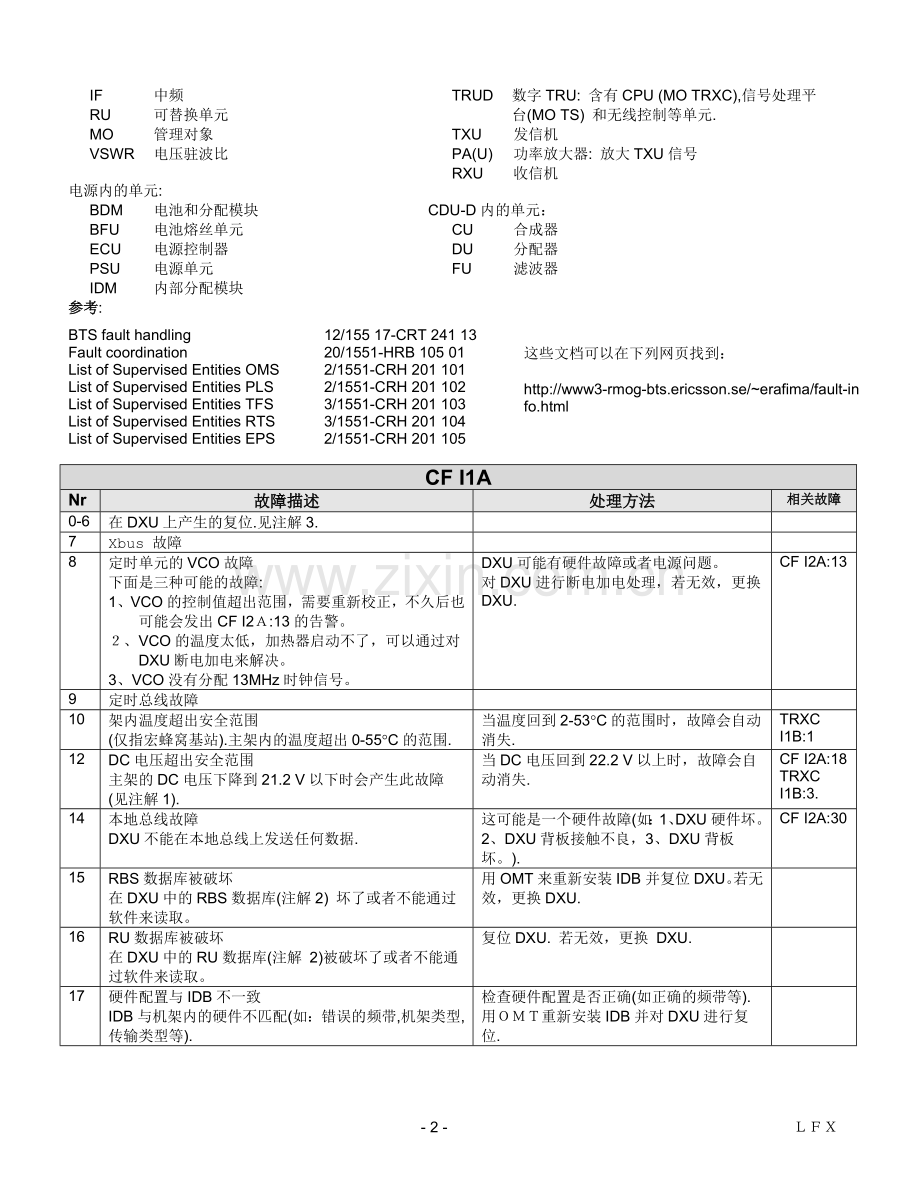

一些相关缩略语:
VCO 压控振荡器(13 MHz)
DSP 数字信号处理器
RF 射频
IF 中频
RU 可替换单元
MO 管理对象
VSWR 电压驻波比

电源内的单元:
BDM 电池和分配模块
BFU 电池熔丝单元
ECU 电源控制器
PSU 电源单元
IDM 内部分配模块
TRU内的单元:
PWU 电源：为TRUD, TXU, PAU, RXU提供DC直流电源。
TRUD 数字TRU: 含有CPU (MO TRXC),信号处理平台(MO TS) 和无线控制等单元.
TXU 发信机
PA(U) 功率放大器: 放大TXU信号
RXU 收信机

CDU-D内的单元：
CU 合成器
DU 分配器
FU 滤波器
参考:
BTS fault handling 12/155 17-CRT 241 13
Fault coordination 20/1551-HRB 105 01
List of Supervised Entities OMS 2/1551-CRH 201 101
List of Supervised Entities PLS 2/1551-CRH 201 102
List of Supervised Entities TFS 3/1551-CRH 201 103
List of Supervised Entities RTS 3/1551-CRH 201 104
List of Supervised Entities EPS 2/1551-CRH 201 105

这些文档可以在下列网页找到：
http://www3-rmog-bts.ericsson.se/~erafima/fault-info.html

CF I1A
Nr
故障描述
处理方法
相关故障
0-6
在DXU上产生的复位.见注解3.

7
Xbus 故障

8
定时单元的VCO故障
下面是三种可能的故障:
1、VCO的控制值超出范围，需要重新校正，不久后也可能会发出CF I2Ａ:13的告警。
２、VCO的温度太低，加热器启动不了，可以通过对DXU断电加电来解决。
3、VCO没有分配13MHz时钟信号。
DXU可能有硬件故障或者电源问题。
对DXU进行断电加电处理，若无效，更换DXU.
CF I2A:13
9
定时总线故障

10
架内温度超出安全范围
(仅指宏蜂窝基站).主架内的温度超出0-55°C的范围.
当温度回到2-53°C的范围时，故障会自动消失.
TRXC I1B:1
12
DC电压超出安全范围
主架的DC电压下降到21.2 V以下时会产生此故障 (见注解1).
当DC电压回到22.2 V以上时，故障会自动消失.
CF I2A:18 TRXC I1B:3.
14
本地总线故障
DXU不能在本地总线上发送任何数据.
这可能是一个硬件故障(如：1、DXU硬件坏。2、DXU背板接触不良，3、DXU背板坏。).
CF I2A:30
15
RBS数据库被破坏
在DXU中的RBS数据库(注解2) 坏了或者不能通过软件来读取。
用OMT来重新安装IDB并复位DXU。若无效，更换DXU.

16
RU数据库被破坏
在DXU中的RU数据库(注解 2)被破坏了或者不能通过软件来读取。
复位DXU. 若无效，更换 DXU.

17
硬件配置与IDB不一致
IDB与机架内的硬件不匹配(如：错误的频带,机架类型,传输类型等).
检查硬件配置是否正确(如正确的频带等). 用ＯＭＴ重新安装IDB并对DXU进行复位.

18
内部配置错误
在ＤＸＵ的软件中有一个或多个子系统失效。（其内部配置见注解2）.DXU处于本地模式，不受 BSC的远端控制.
这个故障通常由故障15, 16,或 17引起 (见上面所述).
用OMT重新安装IDB并对DXU进行复位. 若无效，更换 DXU.

19
架内温度高于安全范围
(仅指微蜂窝基站).主架的温度高于55°C.
当温度低于53°C时，故障会自动消失.
TRXC I1B:4
20
架内温度低于安全范围
(仅指微蜂窝基站).主架的温度低于 0°C.
当温度高于2°C时，故障会自动消失.
TRXC I1B:5

CF I2A
Nr
故障描述
产生故障的原因及处理方法
相关故障
0-6
在ECU上产生的复位 (见注解 3)

7
RXDA 放大器的电流故障

更换含故障RXDA的CDU或DU

8
VSWR超出门限值
TX或CDU输出功率的VSWR超过二级告警门限值时会产生此告警，另外当超过一级告警门限值时，ＴＸ会产生1B1或1B4告警。
如果替换的故障单元为”CDU”或”CU”, 那么是指ＴＲＵ输出功率的VSWR超出门限值.见故障ＴＸI1B:1的描述.
如果替换的故障单元为”天线”,那么是指CDU输出功率的VSWR超出门限值。见故障TX I1B:4的描述.
TX I1B:1
TX I1B:4
9
输出功率超出门限
在CDU输出的ＴＸ功率比原来的期望值低7 dB. (当其差别为10 dB时,将会产生TX　I1B:2告警.)
其产生的可能原因:IDB,CDU,ＣＤＵ与天线间的TX馈线,天线,Pf/Pr电缆 ,在某些情况下，也可能是ＴＲＵ的测量收信机。可能的原因较多，但首先再造IDB，此方法已证明有效。若与TX I1:20同时出现时,对DXU进行复位可以解决大部分问题。若与TX I1B:2同时出现,应检查CDU-D上的哪个RU上FAULT灯亮,再针对有故障的RU进行连线检查,把松脱的线接好后,再对DXU进行复位.
TX I1B:2

TX I1B:20
(CDU-D)
10
DXU-opt EEPROM的检查和故障
检查和：CHECKSUM

11
ALNA/TMA（天线低噪声放大器／塔顶放大器） 故障

12
RX最大增益/最小增益的干扰
对ＤＸＵ进行复位操作可排除故障

13
定时单元 VCO的老化

CF I1A:8
14
CDU的监测/通信断
在TRU-CDU、TRU-CU 、 TRU-DU或 TRU-FU的ＣＤＵ总线上存在一个通信问题
注解:TRU用CDU总线来读取CDU 的EEPROM中的数据库参数、监视CDU告警、控制CDU的LED灯。对于CDU-D时，还用于对CU的调谐。
可能原因:
- CDU-bus电缆坏了
- CDU-bus电缆断开了(检查背板是否连接好了)或连接错误(当使用Y-cable时，会出现此情况).
- CDU未加电或者坏了(注意,CDU报告故障时通常不止一个).
- 控制CDU-bus的两个TRU中的其中一个坏了.
TRXC I1B:0 or I2A:22

TX I1B:0
15
VSWR/输出功率监测不到

16
架内温度超出正常范围
(仅指宏蜂窝基站).机架内的温度超出5-45°C的范围.
当温度回到7-43°C的范围时，故障会自动消除.

17
架内湿度

18
DC电压超出范围
DC电压:
1- 高于29 V
2- 低于22.5 V
3- 低于21.2 V,（仅指扩展架）.这样，扩展架中的所有TRU将会产生TRXC故障 I1B:3。见注解1的详细信息.
当DC电压为下值时，故障会消失:
1- 低于28 V
2- 且高于23.5 V
3- 在扩展架中应高于22.2 V.

19
独立供电模式的电源系统
当在光环路上出现一个故障时，电源系统(PSU/BFU/BDM)还可以继续工作，但ECU不能对它进行控制和监视。
光环路电缆断开或连接错误，意味着在环路上的某个替换单元有故障或缺少 RU.
20
外部电源故障
主电输入故障.系统将由电池来供电.
可能原因: AC主电或ACCU故障.输入到 ECU或PSU的AC电缆已断开.
21
内部电源容量下降
可能原因: PSU坏或者PSU已被移开，其他和故障20一样，
22
备用电池容量下降

23
环境设备性能下降
24
CU的硬件故障
25
DXU或ECU的装载文件丢失
26
环境感应器故障（一般指温度感应器，每个架有2个,机架上部的温感1接到DXU背板的P24接口,下部的温感2接到其P25接口上）
可用OMT在机架视图(Cabinet view)上的ECU的MONITOR(选定ECU,右键选MONITOR)分别监测两个温度感应器好坏.
27
系统电压感应器故障

28
A/D转换器故障
29
变电阻故障
30
本地总线故障
当DXU在LOCAL-BUS上收到太多的故障帧时确定为LOCAL-BUS坏。
可能的原因是总线负荷太大（如12个TRU的机架），或者没有对总线进行终接所引起的干扰。注意：除了架顶上的终止头外，还有PCB上的终止头。
CF I1A:14
31
软件频繁出现故障
在DXU或ECU应用程序的执行过程中，频繁地产生软件错误。累计3次会引起重启动。(严重的软件故障，见注解3).
通常称此故障为“高频软件错误”意思是“经常性”或“高频次”。
可能原因:存储器不足,处理器负荷太大, 各个软件子系统中出现错误信号或者通信超时。还有一种可能是来自于BSC的错误信息。如果经常出现此故障，会产生TR故障，应对TR升级。 (见 TR AE55267).
TRXC I2A:19
32
固定存储器坏

33
分集接收丢失
此故障对DXU进行复位,BS FAULT会消除,但没有真正解决问题,不久后会再出现此故障.
这可能是小区间天线调乱，需对天线进行对线处理，把天线调整好。这也可能是HL-out和HL-in之间的连线有问题。如果CDU为D型,可能是DU的故障,可用万用表测量其上的接收输入口的电压,正常为5~6V之间,若不对,更换DU.

34
输出电压故障

35
选择同步源故障
36
RU的数据库已被破坏
在CDU, CU, FU, DU, ECU, BFU, PSU, BDM等单元中，某个替换单元的数据库已被破坏或不能用软件来读取。
检查替换单元的映象，找出相关RU，然后检查RU的通信是否ok (如CDU bus或光环路等).
如果通信没问题,对故障RU进行断电处理并复位DXU (如故障RU为BFU, PSU, BDM,只复位ECU就可以了).
若无效,更换故障RU并复位DXU/ECU.
RU map是指从OMT中读到的可能更换单元信息。

37
断路器断开

38
使用了默认值
由于内部配置的原因，DXU或ECU的软件子系统使用了默认参数来配置。
此故障通常由故障CF I2A:36或 I2A:46引起的.

39
RX电缆断了

40
ECU上产生的复位.见注解3.
41
TRU的通信故障
当某一个TRU移开后，若IDB没有更新（MODIFY）时便有这个故障信息。处理方法是对DXU进行一次RESET。
可能的原因是某个TRU未加电或已移开.

42
ECU的通信断
当某一个ECU移开后，若IDB没有更新（MODIFY）时便有这个故障信息。处理方法是对DXU进行一次RESET。
可能原因：ECU关电或拆去，或者是ECU背板上的DIP没有跳对，注意机架下层的DIP是用于DXU对ECU的寻址

43
内部配置错误
ECU软件中的各个子系统没有相应的内部配置。
其内部配置见注解2
可能的原因是：RBS中的数据库或RU中的数据库有故障，另一个原因是DXU与ECU通信断。处理方法是重新配置安装IDB，后对DXU进行RESET操作。若无效，则换ECU。

44
架内温度高于安全范围
(仅指微蜂窝基站). 架内温度超过45°C.
当温度下降到43°C以下时，故障会消失.

45
架内温度低于安全范围
(仅指微蜂窝基站).架内温度低于5°C.
当温度上升到7°C以上时，故障会消失.

46
数据库参数错误
由OMT安装的数据中有一至几个错误参数，此时软件将使用缺省值来代替，此时BTS的性能会有所下降。注意:在某些情况,替换单元映象为几个CDU，但实际上只有一个CDU有故障.这样，每次只更换一CDU，并对DXU进行复位，看故障是否消失。如没消失，再更换下一个。
检查替换单元映象以定位故障数据库.
若此为RBS数据库故障,需重新安装IDB，并对DXU进行一次复位操作.
若此为RU数据库,只对DXU复位就可以了 (对于 BFU, PSU; BDM,复位 ECU就够了).若无效 ，更换此RU.

47
辅助设备故障
在TX/RX天线相关的辅助设备上会产生故障(如：天线上功率提升器).如果在TX或RX上发生 I1B:47故障，那么此故障为1级故障，如果没有，此故障为2级故障.
通过外部告警的入口，用MOs TX/RX/CF可以监测到ARAE（天线相关辅助设备）的位置，这是R7版本的新功能。如果故障以外部告警的形式上报时，这也允许BSC对TX和RX采取适当的措施来确定哪个故障不可能发生。
TX I1B:47
RX I1B:47

CF E1
Nr
故障描述
产生故障的原因及处理方法
相关故障
4
L/R SWI本地/远端转换 (BTS处于本地模式)

5
L/R TI (从本地向远端转换时，链路断)

CF E2
Nr
故障描述
产生故障的原因及处理方法
相关故障
9
RBS门警
(只有在室外机架2101, 2102才有).RBS的机架门被打开。
当RBS的机架门关闭5分钟后，告警会自动消失。
如果机架门已关，但仍存在告警，可能是机架门后的小开关坏了。需更换。

TRXC I1A
Nr
故障描述
产生故障的原因及处理方法
相关故障
0-6
在TRU上产生的复位，见注解3.

7
Astra故障
BTS的软件不能对Astra (无线控制专用集成电路)进行监控。这个故障在R7版本中已不存在了。
8
定时信号接收故障
11
DSP-CPU的通信故障
CPU与TRU中的 DSP0间的通信故障. (DSP平台包括8个DSP. DSP0是主DSP).
对TRU进行断电加电处理，若无效，更换TRU.
DSP是指数字信号处理器，用于处理业务数据的模块，每个信道对应一个。

13
射频环路测试故障
射频环路测试通过在空闲时隙上发送空闲突发脉冲串序列到TXU，并由TXU将其环回到RXU，以对TXU和RXU进行监测。
可能RXU或TXU有硬件故障。对TRU进行复位或断电加电处理。若无效，更换TRU.
14
RU的数据库已破坏
TRU里的RU数据库已被破坏或者不能用软件对其进行读取操作.
对TRU进行一次复位。若无效更换TRU.
18
DSP故障
DSP平台装载文件的检查和故障或是DSP0与其他DSP间的通信故障。（DSP平台包括8个DSP. DSP0是主DSP).
对TRU进行一次复位或对TRU进行断电加电处理。若无效，更换TRU.
检查和：CHECKSUM
19
在TRU上产生的复位，见注解3

20
硬件配置与IDB不一致
IDB与TRU/CDU的硬件不匹配(如：错误的射频、CDU类型等)
用OMT重新安装IDB并对 DXU进行复位或检查TRU/CDU的硬件是否正确。
21
内部配置错误
TRU软件中的一个或多个子系统没有相应的内部配置。其内部配置见注解2。注：TRU处于本地模式时，不受BSC控制。
此故障通常由以上的14或20故障引起的。也可能是CDU-bus (Y-cable?)或本地总线的问题。
处理方法是用OMT重新安装IDB并对DXU进行复位；检查TRU/CDU的硬件是否正确;检查CDU-bus有没有完全接好. 若无效，更换TRU, CDU, CDU-bus或本地总线。
22
电压供给故障
从PWU供到PAU电压是受监测的。PAU的电压应大约为 25.5 V。当超出24.8V-26.2V范围时,在TRXC上会产生I2A:14的故障。TX的输出功率可能会变低，但TRU仍能正常工作。
如果PWU没有响应或者PAU的电压超出24V-26.3V的范围,在TRXC上会产生I1A:22的故障。
PWU可能有硬件故障.也可能是PAU的硬件故障.对TRU进行断电加电处理。若无效，更换TRU.
TRXC I2A:14

TRXC I1B
Nr
故障描述
产生故障的原因及处理方法
相关故障
0
CDU不可用
在TRU和CDU或TRU和DU间的CDU bus上存在通信问题(而TRUs没有分集).
注意: TRU用CDU总线来读取CDU 的EEPROM中的数据库参数、监视CDU告警、控制CDU的LED灯。对于CDU-D时，还用于对CU的调谐。
可能原因:
- CDU-bus电缆坏了
- CDU-bus电缆断开了(检查背板是否连接好了)或连接错误(当使用Y-cable时，会出现此情况).
- CDU未加电或者坏了(注意,CDU报告故障时通常不止一个).
- 控制CDU-bus的两个TRU中的其中一个坏了.
CF I2A:14 TRXC I2A:22.
TX I1B:0
1
架内温度超出安全范围
(仅指宏蜂窝基站).扩展架的温度超出0-55°C的范围.
当温度回到2-53°C的范围时，故障会自动消失.
CF I1A:10.
3
DC电压超出范围
扩展架的DC电压低于21.2 V (见注解1).
当DC电压上升到22.2 V以上时，故障会自动消失。
CF I2A:18
4
架内温度高于安全范围
(仅指微蜂窝基站).扩展架的温度高于55°C.
当温度下降到53°C以下时，故障会自动消失。

CF I1A:19
5
架内温度低于安全范围
(仅指微蜂窝基站).扩展架的温度低于0°C.
当温度上升到2°C以上时，故障会自动消失。

CF I1A:20

TRXC I2A
Nr
故障描述
产生故障的原因及处理方法
相关故障
0
RX 电缆断

1
RX EEPROM 检查和故障
检查和：CHECKSUM
2
RX配置表检查和故障
检查和：CHECKSUM
3
RX合成器不能锁定

4
RX内部电压故障
RXU的内部稳压器故障。同时也会发生 I1B:8故障.
对TRU进行复位或断电加电处理。若无效，更换TRU.
5
Astra-Dixie通信故障
Astra和Dixie是TRU内部的专用集成电路
6
Astra-Tracy通信故障
Tracy :TRU内部的专用集成电路
7
TX EEPROM检查和故障
检查和：CHECKSUM
8
TX 配置表检查和故障
检查和：CHECKSUM
9
TX合成器不能锁定

10
TX内部电压故障
TXU的内部稳压器故障.同时也会发生TX I1B:11的故障.
对TRU进行复位或断电加电处理。若无效更换TRU.
TX I1B:11
11
TX温度太高

12
TX的输出功率超过门限值
TX功率(TRU输出的)的实际值与期望值间的差别超过 2 dB. TX的性能会下降，但不会丢失。而当其差别超过4 dB时，TX的性能就会丢失，并且会产生TX I1B:13的故障.
可能原因:TRU坏,电源低, TX电缆没有完全接好等等。
13
TX处于饱和状态

14
电压供给故障
从PWU供到PAU电压是受监测的。PAU的电压应大约为 25.5 V。当超出24.8V-26.2V范围时,在TRXC上会产生I2A:14的故障。TX的输出功率可能会变低，但TRU仍能正常工作。
如果PWU没有响应或者PAU的电压超出24V-26.3V的范围,在TRXC上会产生I1A:22的故障。
PWU可能有硬件故障.也可能是PAU的硬件故障.对TRU进行断电加电处理。若无效，更换TRU.
TRXC I1A:22
15
VSWR/输出功率监测丢失
TRU不能监测TX的输出功率或 VSWR.

可能原因: CDU面板上的或者TRU背板上的Pfwd或Prefl电缆断开 。 (注意:更换TRU时要注意：TRU背板上的Pf/Pr同轴连接头很容易被损坏（如凹下去或对不正等，需调整好后再装)

16
固定存储器坏

17
TRU的装载文件丢失

18
DSP故障
此故障在当前的BTS软件中不会出现.
N/A
TRXC I1A:18
19
频繁的软件故障
在TRU应用程序的执行过程中频繁产生的软件错误。 累计3次后会导致TRU重启动。 (严重的软件故障，见注解3).
可能原因:存储器不足,处理器负荷太大, 各个软件子系统中出现错误信号或者通信超时。还有一种可能是来自于BSC的错误信息。如果经常出现此故障，会产生TR故障，应对TR升级。 (见 TR AE55267).
CF I2A:31
20
RX初始化故障

21
TX初始化故障

22
CDU bus通信故障
这个故障类似TRXC的I1B:0故障，但没有那么严重。它可能由下列情况产生：
- 控制CDU总线的两个TRU的其中一个与CDU间总线接触不良。
- 与某个DU接触不良，但与其他DU接触良好。（TRU配置为分集）
- 与FU接触不良。
可能原因:
- CDU-bus电缆坏了
- CDU-bus电缆断了(检查背板连接是否良好)或连错了(使用Y-cable时会出现此情况).
- CDU未加电或已坏了(注意：CDU报告的故障通常不止一个。).
- 控制CDU总线的两个TRU的其中一个坏了.
CF I2A:14

TRXC I1B:0

TX I1B:0
23
使用了默认值

25
TX最大功率限制

26
数据库参数错误
TRU中的RU数据库含有一个或多个错误的参数(如超出范围等).软件将使用默认值代替，TRU的性能会有所下降。
对TRU进行复位。若无效，更换TRU.

TRXC E1
Nr
故障描述
产生故障的原因及处理方法
相关故障
4
L/R SWI本地/远端模式转换 (TRU处于本地模式)

5
L/R TI (从本地向远端转换时，链路丢失)

TX I1A
Nr
故障描述
产生故障的原因及处理方法
相关故障
0
TX 频率冲突
此故障特为CDU-D引入的.
当BSC在同一频率上配置两个TX时，或者其频率间隔在保护频带（GSM900为600KHz，GSM1800为1MHz）之下时,会产生此故障。这会引起CU变得过热。
当BSC想把某个TX的频率用到另一个TX时，在配置第二个TX之前忘记闭掉第一TX，就会产生此故障。BSC应闭掉原TX，再在没有冲突的频率上重新配置。

TX I1B
Nr
故障描述
产生故障的原因及处理方法
相关故障
0
CU不可用
(仅指CDU-D).在TRU到CU的CDU总线存在通信问题。当CDU总线用来调谐CU时，TX的功能会受到一定的影响。
可能原因:
- CDU-bus电缆坏了或断开了(检查背板连接是否良好)
- CU未加电或坏了.
- 控制CDU总线的两个TRU中的其中一个坏了(如总线驱动器坏了).
CF I2A:14
1
CDU 的VSWR超出门限值
当TRU输出的VSWR超过 2.0时,TX的功率会自动降低并会产生CF I2A:8的故障，替换单元映象为”CDU”.
当VSWR超过4.0,会产生TX I1B:1的故障.
可能原因:CDU到TRU间的TX电缆坏了或断开了。TXU或PAU坏了或受温度太高影响。
注:CDU的红色LED灯变亮并且CF的替换单元映象为CDU ，而故障却出在TRU或TX电缆上，这会产生误导。
CF I2A:8
(替换单元映象:CDU)
2
CDU输出功率超过门限值
CDU输出的TX功率比期望值低7 dB时，会产生CF I2A:9的故障。当其差别为10 dB时, 会产生TX I1B:2 的故障。
可能原因: TX的天线或馈线坏了或断开，如CDU-D的CU到FUD的TX连线松脱也会产生此故障.应将其连好,再对DXU进行复位可排除故障.CDU坏,TXU/PAU坏. (见故障TX I1B:14).
CF I2A:9

4
TX天线VSWR超过门限值
当CDU输出的VSWR超过IDB定义的2级告警门限时(默认值: 1.8),会产生CF I2A:8的故障，其替换单元映象为天线.
当VSWR超过1级告警门限时(默认值: 2.2), 会产生TX I1B:4的故障.
可能原因:IDB有问题,CDU有故障, TX天馈线有故障或断开，Pf/Pr 电缆等等,在某些情况下，也可能是TRU/CU的测量接收机的故障。可能原因较多，但首先重新安装IDB，此方法已证明有效。
CF I2A:8
(替换单元映象:天线)
6
TX EEPROM检查和故障
存储在TXU EEPROM中的数据坏了.TRU的软件执行内部配置时需要这些数据。
TRU可能存在硬件故障.更换TRU前，先尝试 对TRU断电加电处理。
检查和：CHECKSUM
TRXC I2A:7
7
TX 配置表检查和故障
TRU启动时, TXU EEPROM中的数据会被拷贝到TRUD RAM中，用来创建TX的配置表，这配置表将用于TRU软件的内部配置。当TRUD RAM中的数据有问题时，会产生此故障。
尝试对TRU进行复位处理。若无效，更换TRU。
检查和：CHECKSUM
TRXC I2A:8
8
TX合成器A/B不能锁定
在TXU中的一个或两个射频合成器都不能锁定在13 MHz的参考频率上。
(注:TXU 900的射频合成器工作在835-870 MHz的频段上)
可能是TRU存在硬件故障。先尝试对TRU进行断电加电处理,若无效, 更换TRU.
TRXC I2A:9
9
TX合成器C不能锁定
TXU中的中频合成器不能锁定在13 MHz参考频率上.
(注: TXU 900的中频合成器工作在90 MHz的频率上)
可能是TRU存在硬件故障。先尝试对TRU进行断电加电处理,若无效, 更换TRU.
TRXC I2A:9
10
Astra-Tracy通信故障
在专用集成电路Astra (无线控制)和Tracy (TXU)存在通信故障.
可能是TRU存在硬件故障。先尝试对TRU进行断电加电处理,若无效, 更换TRU.
TRXC I2A:6
11
TX内部电压故障
TXU内部调压器故障.同时会产生 TRXC I2A:10故障.
可能是TRU存在硬件故障。在更换TRU之前，先尝试对TRU进行断电加电处理.
TRXC I2A:10
12
TX的温度过高
PA晶体管的温度是受监测的。在75°C时,TRXC会产生I2A:11和I2A:25的故障，并且TX的最大输出功率会降低2 dB.2分钟后，若其温度仍超过75°C,其最大输出功率会再降低2 dB.
若其温度在2分多钟后仍超过75°C，发射机会自动关闭并产生TX I1B:12和 I1B:27的故障.如果温度达到85°C，也会发生此种情况.
可能原因:机架外的温度太高或基站的气候系统有故障。
当温度处于门限值以下持续5分钟后，故障才会消失，接着TX被激活，其最大输出功率也逐渐增加以致恢复到正常情况。
TRXC I2A:11

TX I1B:27
TRXC I2A:25
13
TX输出功率超过门限值
当TRU输出了TX功率比期望值低 2 dB时,会产生TRXC I2A:12故障.当其差别为4 dB时,会产生TX I1B:13的故障.
可能原因: CDU到TRU的TX电缆有故障或断开。电源降低.TXU或PAU有故障或受温度太高影响。
TRXC I2A:12
14
TX处于饱和状态
TX处于饱和状态意指TXU把最大的射频功率传送到PAU进行放大，但在PAU上也不能获得足够的期望功率。同时也会产生TRXC I2A:13的故障.其他故障如TX I1B:2和 I1B:13也可能会由此引发.
可能的多数原因是由相关的软硬件故障引起的。也可能是温度问题.
尝试闭/解闭TRU.若无效，对TRU进行断电加电处理或换掉TRU。详细信息见 TR AE38584。
TRXC I2A:13
15
16
电压供给故障
没有电源
这两个故障已由故障TRXC I1A:22代替(来自 MR99:1 R7, BTS SW B9381R0701).
TRXC I1A:22
17
TX启动故障
Astra （无线控制）不能装载专用集成电路 ASIC的 Tracy (TXU). 这个故障是在TRU启动时的长时间装载不成功的情况下产生的。同时也会产生故障 I2A:21。
TRU可能存在硬件故障。尝试对TRU断电加电处理。若不行，更换TRU。
TRXC I2A:21
18
CU硬件故障
(仅指CDU-D).CU的硬件故障会汇报到TRU上 (如在步进马达或测量接收器上产生的故障等)。
尝试对CU进行断电加电处理。若无效，更换CU.
CF I2A:24
19
CU软件装载/启动故障
(仅指CDU-D). CU软件 (通过CDU-总线从TRU上装载的软件)存在检查和故障或在CU处理器上不能启动。
检查和：CHECKSUM
当软件在CU的处理器上能够成功启动，此故障很快就会消失。若此故障没有消失，尝试对CU进行断电加电处理。若无效，更换CU.
CF I2A:24
20
CU的输入功率故障
(仅指CDU-D).这个告警是在CU输入的TX功率与期望值不同时由CU产生的。(TRU通过CDU-bus发送到CU的).产生此故障的TRU的OPERATIONAL及TX not ENABLE灯会长亮,所对应的CU上的FAULT灯也会长亮.
可能原因:
-TRU到CU的TX电缆有故障或断开。
- TRU或CU有故障。
对DXU进行复位可以排除故障。
CF I2A:9
21
CU腔体复位故障
(仅指CDU-D).CU中的某个滤波腔体复位失败或在指定的时间内（30S）不能复位。这可能会影响其他TRU的正常工作。
注: ”复位”是指把滤波腔体调谐到TX频带外，使其不会干扰其他的TRU。如当TX禁止时或CU与TRU的线接触不良时，就需这样做。
可能原因:
CU的软件或硬件存在故障.
尝试对TRU进行复位处理。对CU进行断电加电处理。若无效，更换CU.
合成腔体无法复位，此功能由TRU来执行控制。
CF I2A:24
22
VSWR/输出功率监测丢失
(仅指CDU-D).FU到CU的Pfwd（前向功率）电缆 丢失或断开 => CU不能调谐以致TX不能对其进行监测。此外，天线的VSWR和输出功率也不能监测到。
换掉CU到FU的Pfwd电缆。
关于CDU-D中的Pr、Pf的工作原理：此CABLE是由FU送至CU的，用于RF输出口中耦合出两路信号，再送回CU单元。分别用于输出功率监视与腔体调谐。
CF I2A:15
23
CU复位,加电
(仅指CDU-D).

CF I2A:24
24
CU复位,通信故障
(仅指CDU-D).

CF I2A:24
25
CU的复位, 监测电路故障
(仅指CDU-D).

CF I2A:24
26
CU微调
