电动卷帘门结构图

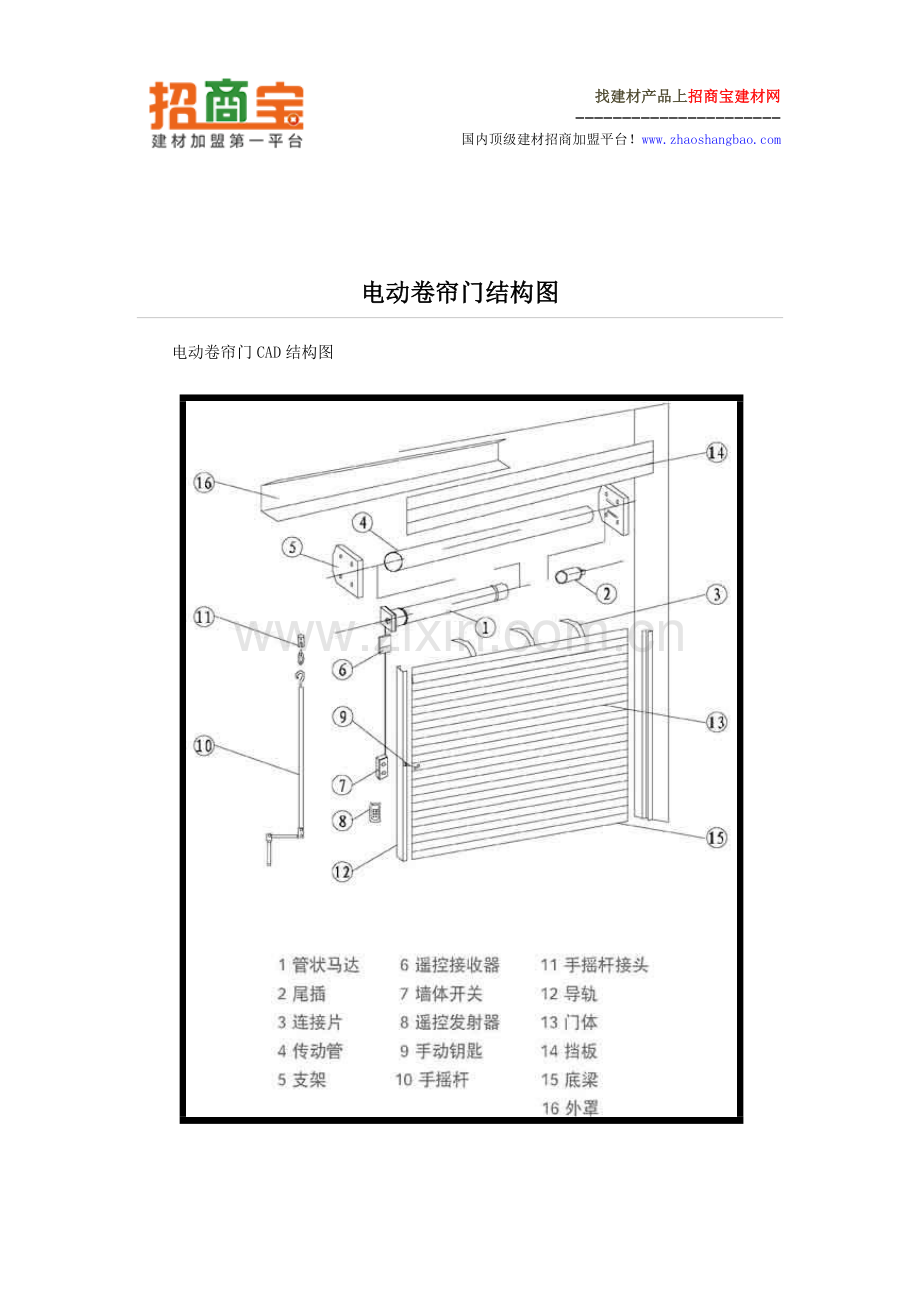

　　电动卷帘门CAD结构图

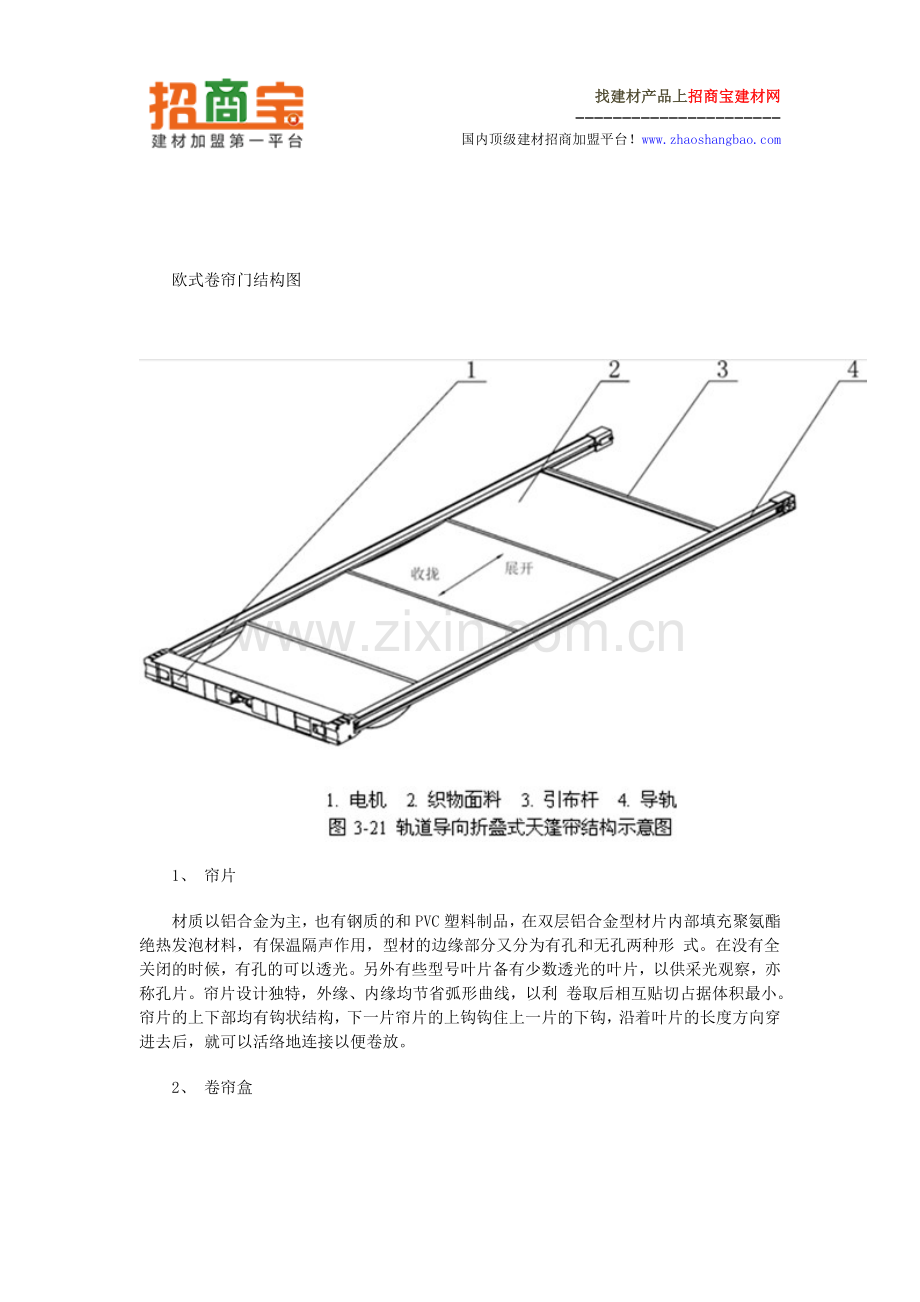

　　欧式卷帘门结构图

　　1、 帘片
　　材质以铝合金为主，也有钢质的和PVC塑料制品，在双层铝合金型材片内部填充聚氨酯绝热发泡材料，有保温隔声作用，型材的边缘部分又分为有孔和无孔两种形 式。在没有全关闭的时候，有孔的可以透光。另外有些型号叶片备有少数透光的叶片，以供采光观察，亦称孔片。帘片设计独特，外缘、内缘均节省弧形曲线，以利 卷取后相互贴切占据体积最小。帘片的上下部均有钩状结构，下一片帘片的上钩钩住上一片的下钩，沿着叶片的长度方向穿进去后，就可以活络地连接以便卷放。
　　2、 卷帘盒
　　卷帘盒有卷轴、罩壳组方形和圆弧形等。在方形的正下方往往切掉一个角，使容积更小，外形更美观，为了美观、节能往往把罩壳省去将原卷帘盒部分设计隐藏在有节能要求的墙体中，并在帘片和罩壳之间的空间内填充保温材料。
　　3、 卷轴
　　通常使用极有刚性的八角钢管制作，保证卷轴不含变形不致造成卷放故障，卷轴的中部正好可以安置管状马达用以驱动。
　　4、 导轨
　　导轨一方面引导卷帘门窗收放的轨迹，一方面和帘片组成一个封闭的有强度的单板体，构成门窗的遮挡面，形成遮光避雨、隔声、保温、防盗、保秘密等多种功能。 导轨与帘片接触的两边嵌有装软毛条或软质PVC衬条，减少运动时摩擦噪声，提高保温性能，避免叶片在导轨中晃动出声。。
　　安装方式有柜内安装(嵌装)、柜外安装(明装)还有暗装(卷帘盒安装于建筑内)，一般先将导轨与建筑主体固定，然后将卷帘盒插接固定在导轨上。

　　电动卷帘门结构图

　　【适合场所】
　　适用于居住建筑窗口的外遮阳，也适用于宾馆、学校、银行、医院、商业店铺、别墅、车库等场合。遮阳系数，夏季外遮阳系数SD为0.33，冬季外遮阳系数SD为1。
