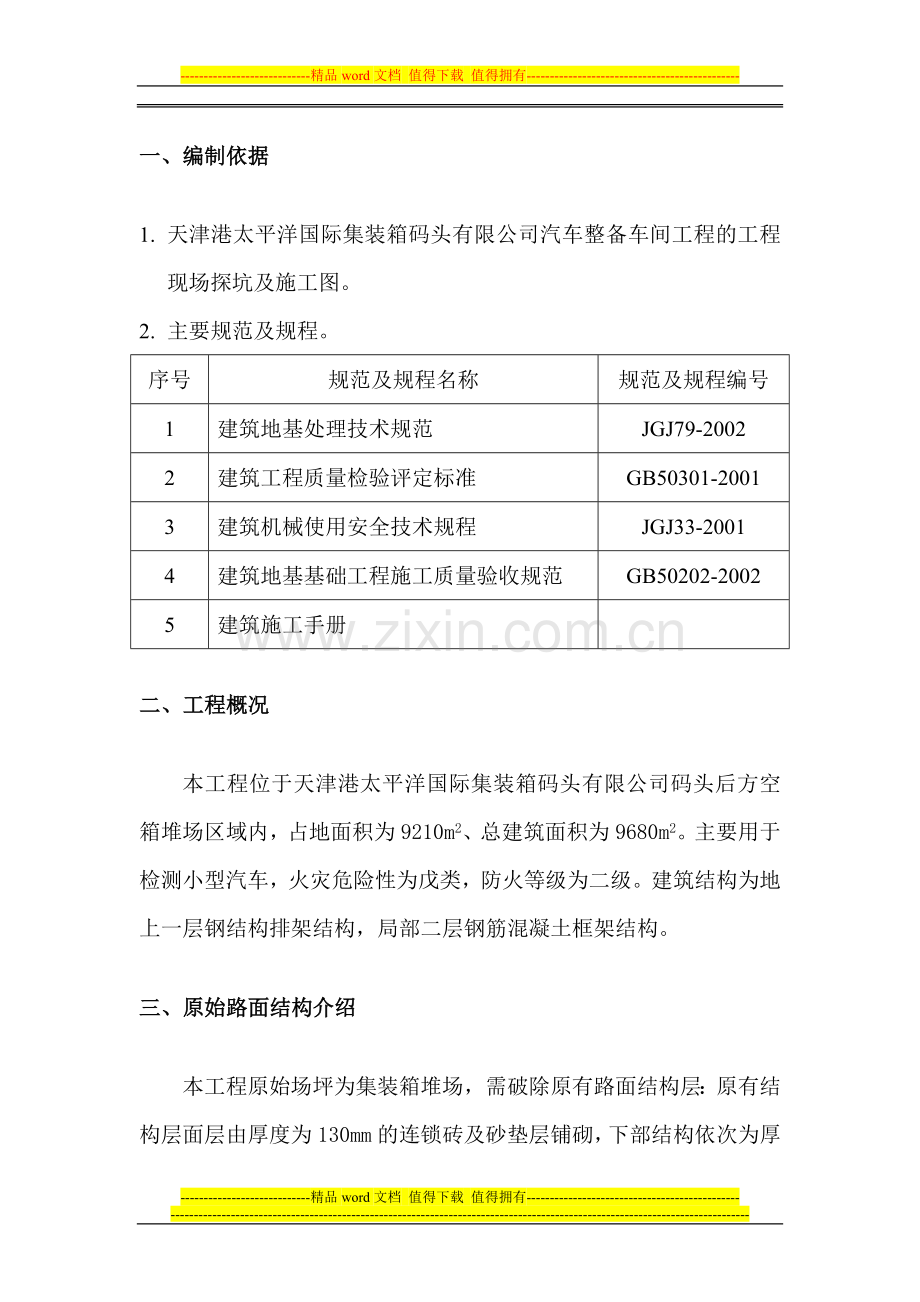

一、编制依据
1. 天津港太平洋国际集装箱码头有限公司汽车整备车间工程的工程现场探坑及施工图。
2. 主要规范及规程。
序号
规范及规程名称
规范及规程编号
1
建筑地基处理技术规范
JGJ79-2002
2
建筑工程质量检验评定标准
GB50301-2001
3
建筑机械使用安全技术规程
JGJ33-2001
4
建筑地基基础工程施工质量验收规范
GB50202-2002
5
建筑施工手册

二、工程概况
本工程位于天津港太平洋国际集装箱码头有限公司码头后方空箱堆场区域内，占地面积为9210m2、总建筑面积为9680m2。主要用于检测小型汽车，火灾危险性为戊类，防火等级为二级。建筑结构为地上一层钢结构排架结构，局部二层钢筋混凝土框架结构。
三、原始路面结构介绍
本工程原始场坪为集装箱堆场，需破除原有路面结构层：原有结构层面层由厚度为130mm的连锁砖及砂垫层铺砌，下部结构依次为厚度为210mm的水泥稳定性基层、两层厚度为200mm的二灰碎石基层、厚度为800mm-1400mm山皮土基层、500mm厚度的毛石底基层，其下层为不明厚度的淤泥层。
四、路面结构层破除及土方开挖
1. 施工机械
现场准备三台破碎锤、一台挖掘机、一台装载机及五辆自卸汽车。
2. 面层清理
首先由挖掘机由东向西拆除联锁砖，自卸车辆将联锁块运转至场地南侧由人工码放。
3. 土方开挖方法
1）用三台破碎锤由东向西破除水泥稳定性基层及二灰碎石基层。
2）用一台挖掘机开挖并配备四台自卸汽车将破除出的水稳大块运至现场南侧业主指定区域，此区域上层有30cm左右素土，下层为厚度不明淤泥层。由于承载力较差，自卸车辆无法正常行驶，所以倒运结构层时修一条尺寸为长61m*宽17m*厚1.1m的临时路为临时施工通道。
3）将破除中的二灰碎石碎料留于槽中用于换填基槽。
4）为保证打桩顺利施工，挖土机挖至毛石层下层，将原堆场结构层底部中的大块及毛石清理倒运至现场南侧甲方指定区域。为防止毛石层层中有大块毛石挤入土中，在深挖至原真空预压层后，向下深挖1米。若有石块将石块移除，然后还填。若无石块，直接还填。
4.边坡施工
根据建设单位提供堆场结构介绍及施工现场探坑及还填情况，基槽采用大开挖方法施工。
5.基槽降水（后附基坑排水图）
现场位于集装箱码头堆场，堆场结构层中有厚度约800mm -1400mm的山皮土层及500mm厚毛石层，根据天津港港区内的地质条件，山皮土中含有大量地表水。所以在开挖过程中要有序的组织排水，待土方开挖后视场地内情况，沿基坑四周设置400×500mm排水沟，排向坑边的降水井。派专人负责抽水经沉淀后排入市政雨水井，并认真做好降水记录，确保降水达到要求，时刻保持基坑内干燥，直至基础施工完毕方可结束坑内降水工作。
6.基槽回填
本工程桩顶相对标高为-1.95m，绝对标高为新港高程4.45m。根据本工程实际情况及工程特点，现场山皮土底标高低于工程桩桩顶标高，需在山皮土层大块清理完成后回填基槽。将结构层破除中的碎料留于槽底进行回填，回填后进行碾压保证桩机正常行走。为防止桩头破损，碎料回填至桩顶上部400mm。桩基施工完成后依据基础施工图进行二次开槽。
五、二次土方开挖注意事项
当土方开挖快接近基底标高时，在边坡上放出基底标高控制线，控制线采用明显标志进行标注。挖掘机应该开始使用平刮方式进行挖土，并留置200mm厚土层用人工开挖至槽底。开挖中，现场配合测量人员随时配合挖掘机测量挖土的标高，避免土方超挖。
集水坑开挖：A轴L轴需要设置排水井，开挖前首先由测量人员用白灰将集水坑的形状标出，挖掘机在该范围内适度开挖，剩余由人工清理。
六、土方开挖、边坡防护与其他工作的配合
1. 土方开挖前，进行基坑边场地清理平整，基槽外侧上口做好防，，刷红白油漆作好标志，作好安全护栏并挂设安全警示标语。
2.地下管线处理
土方开挖前，首先查明场地地下管线的埋藏位置和深度，由甲方提供书面材料和进行现场移交，共同协商移位和保护方案；在土方开挖时，派专人现场指挥，发现异常情况立即停止挖土，并马上组织人员抢修，使损失降到最低。
七、二次土方开挖质量标准
项目
允许偏差
检验方法
表面标高
+0，-50mm
水准仪检查
基槽长度、宽度
20mm
钢尺检查
八、文明安全环保措施
1.基坑边缘维护为红白相间围护栏杆，高度1.2米全封闭。
2.夜间施工时，保证足够照明设施，沿基坑设置足够照明设施。
3.边坡四周3m内严禁堆放重物，尤其在土方开挖施工期间。
4.在土方外运时遗洒在路面上的渣土由专人进行清扫。
5.本工程土方外运路线与堆场内集装箱运输车辆路线交叉，在土方外运时在交叉口处由专人进行指挥交通，防止发生意外。
九、安全保证措施
1、人员职责
现场安全员是现场施工安全的直接责任人。 负责本现场所管辖工程的安全检查、监督和管理，对项目经理负责； 负责检查、监督施工组织设计或施工方案中的安全保证措施的实施，严格贯彻执行《安全操作规程》。
2、安全保证措施
贯彻执行国家安全生产、劳动保护方面的方针、政策和法规。 建立健全现场安全生产保证体系，建立和实施安全生产责任制。
组织工程项目施工的安全教育和技术培训考核，对管理人员和施工操作人员，按其各自的安全职责范围进行教育，并建立安全生产奖惩制度、逐级进行安全技术交底，所有施工人员进入现场必须佩戴安全帽。
安全管理体系图：

基槽平面及堆场结构图附件：

排水示意图附件：

基槽开挖顺序图：
