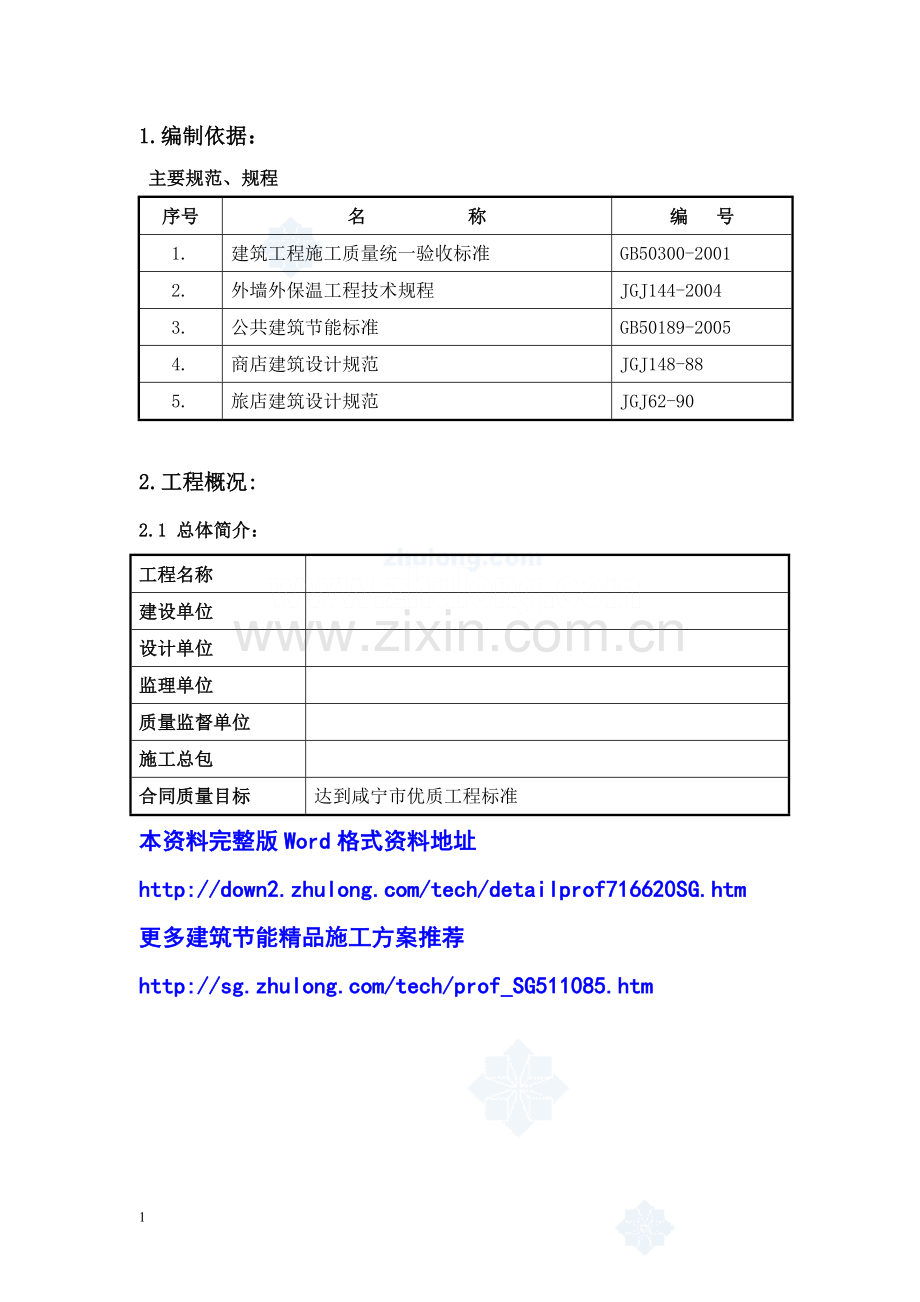

1.编制依据：
主要规范、规程
序号
名 称
编 号
1.
建筑工程施工质量统一验收标准
GB50300-2001
2.
外墙外保温工程技术规程
JGJ144-2004
3.
公共建筑节能标准
GB50189-2005
4.
商店建筑设计规范
JGJ148-88
5.
旅店建筑设计规范
JGJ62-90
2.工程概况:
2.1 总体简介：
工程名称
建设单位
设计单位
监理单位
质量监督单位
施工总包
合同质量目标
达到咸宁市优质工程标准
本资料完整版Word格式资料地址
更多建筑节能精品施工方案推荐

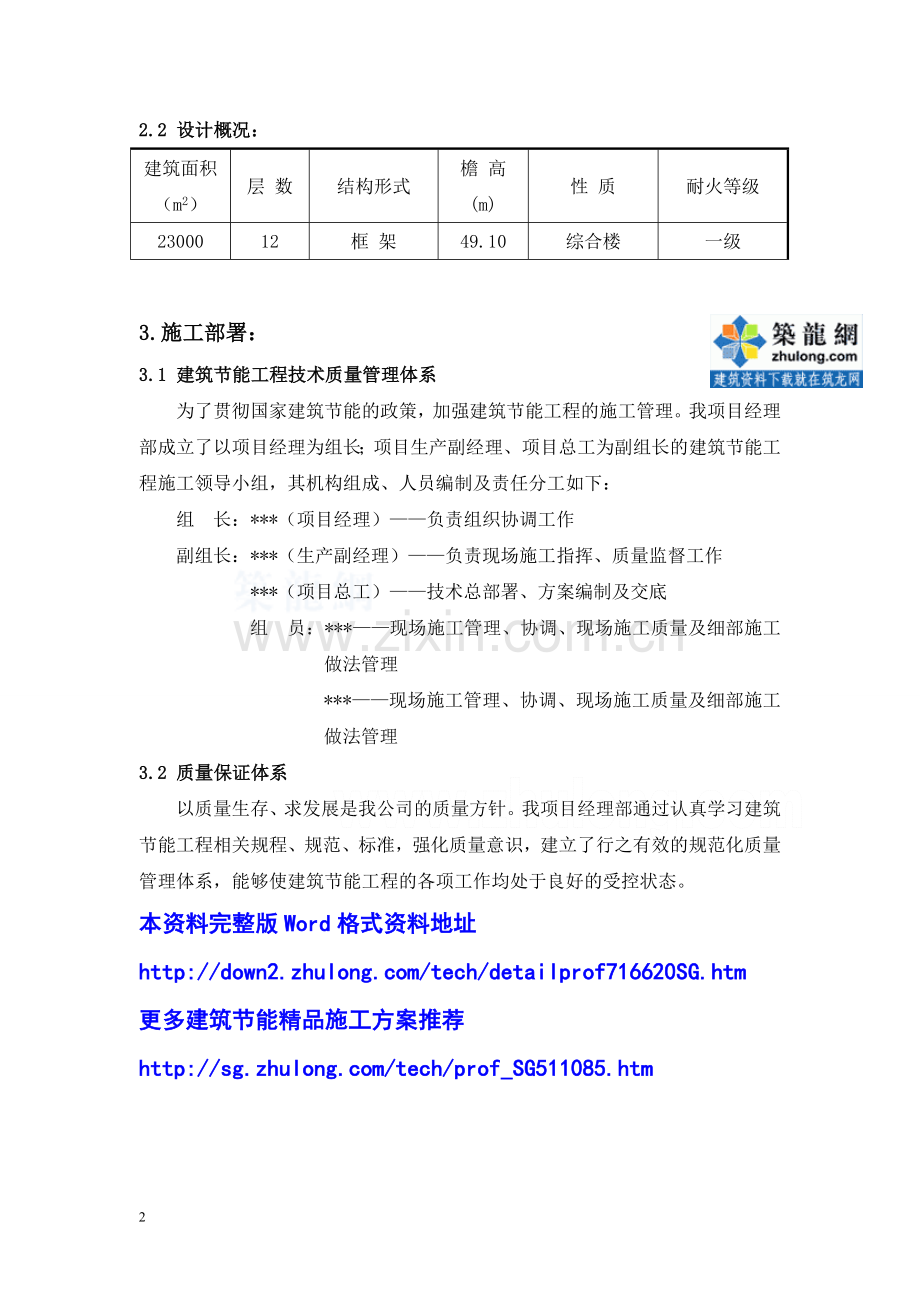

2.2 设计概况：
建筑面积（m2）
层 数
结构形式
檐 高
(m)
性 质
耐火等级
23000
12
框 架
49.10
综合楼
一级
3.施工部署：
3.1 建筑节能工程技术质量管理体系
为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工
程施工领导小组，其机构组成、人员编制及责任分工如下：
组 长：***（项目经理）——负责组织协调工作
副组长：***（生产副经理）——负责现场施工指挥、质量监督工作
***（项目总工）——技术总部署、方案编制及交底
组 员：***——现场施工管理、协调、现场施工质量及细部施工做法管理
***——现场施工管理、协调、现场施工质量及细部施工做法管理
3.2 质量保证体系
以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。
本资料完整版Word格式资料地址
更多建筑节能精品施工方案推荐
在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：
（1）分包单位的选择：建筑节能工程的分包单位，应选择有类视工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。
（2）建筑节能材料的检验
A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。
B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。
（3）制定相应技术措施，作好工序过程控制。
A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。
B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。
C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。
D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。
E.做好各专业接口及预留预埋的专业检查。
3.3 本工程采用的建筑节能措施主要有：
①外墙采用200厚砼砌块，外墙均采用20厚1：2.5水泥砂浆粉面。所有外墙保温均详07EJ101-外墙18-1；
②屋面做法详07EJ101-屋面4-3；
本资料完整版Word格式资料地址
更多建筑节能精品施工方案推荐
③外檐门窗均采用6+空气间层+6厚中空玻璃，其外窗及看台的气密性等级不应低于现行国家标准GB7107规定的4级；
④楼梯间隔墙采用30厚复合硅酸盐内保温砂浆；
⑤入户门采用成品保温、隔音、防盗门；
⑥建筑物外墙传热系数K=0.7866，屋顶传热系数K=0.638，地下室热阻R=1.42。
4.主要施工方法
（一）施工工艺
（1）厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5，可操作时间不小于2h。
（3）固定件：采用自攻螺栓配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于0.6kN。
（4）耐碱玻纤网格布：用于增强保护层抗裂及整体性；孔径4mm×4mm，宽度1000mm，每卷长度100m。
（5）聚乙烯泡沫塑料棒：用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的1.4 倍选用。
（二） 施工要求及条件
（1）经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。
（2）雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。
（3） 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于
5℃，风力不大于5 级。
（三） 施工工具
电热丝切割器或壁纸刀（裁挤塑板及网格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片
的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其他抹灰专用工具。工艺流程
基层清理→刷专用界面剂→配专用聚合物粘结砂浆→抹底层聚合物砂浆→预粘板边翻包网格布→粘贴挤塑板→钻孔安装固定件→挤塑板打磨、找平、清洁→中间验收→拌制面层聚合物砂浆→刷一遍专用界面剂→抹底层聚合物砂浆→粘贴网格布→抹面层聚合物抗裂砂浆→分格缝内填塞内衬、封密封胶→验收
（1）基层清理
① 清理混凝土墙面上残留的浮灰、脱模剂油污等杂物。
② 剔除剪力墙接槎处劈裂的混凝土块、夹杂物等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口填塞密实。
③ 要求粘贴挤塑板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm 时用1∶2.5水泥砂浆抹灰，需找补厚度小于6mm 时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。
（2） 配制砂浆
① 施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。
② 施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。
③ 砂浆调制完毕后，须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。
（3） 刷专用界面剂一道
为增强挤塑板与粘结砂浆的结合力，在粘贴挤塑板前，在挤塑板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施
工。
（4） 预粘板端翻包网格布
本资料完整版Word格式资料地址
更多建筑节能精品施工方案推荐
在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm 宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴挤塑板时再将剩余网格布翻包过来。
（5） 粘贴
① 施工前，根据整个外墙立面的设计尺寸编制，以达到节约材料、加快施工速度的目的。挤塑板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm。
② 施工单位指定某一基面处理完成的楼层作为样板层交与外保温单位进行样板层施工。粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。
③ 粘贴时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于2mm时，须用板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。
④ 按照事先排好的尺寸（见下图）切割（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。
⑤ 用抹子在每块板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm。然后再在挤塑板上抹3个厚10mmφ100、6个厚10mmφ80的圆形聚合物粘结砂浆灰饼。
⑥ 用条点法涂好聚合物砂浆的必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。
⑦ 网格布翻包：从拐角处开始粘贴大块后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度不小于80mm，且翻包网格布本身不得出现搭接（目的是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。见下图。
门窗洞口附加网络布示意图
⑧ 为防止外窗漏水，要求窗洞口四周侧壁，在外窗主框安装完成并验收后由外窗施工单位在槽内打发泡剂、塞聚乙烯泡沫塑料棒及打耐侯密封胶。64 系列窗通槽尺寸为22.2mm，53 系列窗为10mm。为防止保温面层施工时槽内挤入面层聚合物砂浆，要求在槽内放置与槽相同宽度的挤塑板条，槽内打胶时再行取出；同时应注意挤塑板表面与钢副框边线平行及槽宽均匀一致。
在窗洞口位置的板块之间搭接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，避免迎水面出现竖缝；但在窗户上口，要求立面板压住横板（详见门窗洞口附加网络布示意图）。
在遇到脚手架连墙件等突出墙面且以后拆除的部位，按照整幅板预留，最后随拆除随进行收尾施工。
（6） 安装固定件
① 粘结牢固后，应在8～24h内安装固定件，按照方案要求的位置用冲击钻钻孔，要求钻孔深度进入基层墙体内50mm（有抹灰层时，不包括抹灰层厚度）。
本资料完整版Word格式资料地址
更多建筑节能精品施工方案推荐
② 固定件个数按照下图要求放置（横向位置居中、竖向位置均分），任何面积大于0.1m2 的单块板必须加固定件，且每块板添加数量不小于4 个。
③ 操作时，自攻螺栓需拧紧，使用根部带切割刀片的冲击钻，切割刀片的大小、切入深度与钉帽相一致，将工程塑料膨胀钉的钉帽比挤塑板边表面略拧紧一些；以保证挤塑板表面平整，利于面层施工；同时方可确保膨胀钉尾部膨胀部分因受
力回拧膨胀使之与基体充分挤紧。
④ 固定件加密：阳角、孔洞边缘及窗四周在水平、垂直方向2m范围内需加密，间距不大于300mm，距基层边缘为60mm，如下图所示。
墙体边角、洞口处固定件示意图
（7）打底
接缝处表面不平时，需用衬有木方的粗砂纸打磨。打磨动作要求为：呈圆周方向轻柔旋转，不允许沿着与挤塑板接缝平行方向打磨，打磨后用刷子清除挤塑板表面的泡沫碎屑。
（8） 滴水槽
① 在所有外窗洞口侧壁的上口用墨斗弹出滴水槽位置，并依据窗框进行校核。
② 按照弹好的墨线在挤塑板上安好定位靠尺，使用开槽机将挤塑板切成凹槽，成品滴水槽尺寸为10mm×10mm，考虑到面层砂浆厚度为5～7mm，为保证凹槽内塞入成品滴水槽后，成品滴水槽与面层砂浆高度一致，故切凹槽尺寸为8mm×13mm，差值尺寸是为粘结砂浆预留空间，成品滴水槽塑料条是在抹面层砂浆时粘贴（详窗眉、窗台滴水做法示意图）。
（9） 涂刷专用界面剂
①施工完毕经施工单位、监理验收合格后，在膨胀钉帽及周圈50mm范围内用毛刷均匀的涂刷一遍专用界面剂。待界面剂晾干后，用面层聚合物砂浆对钉帽部位进行找平。要求塑料胀钉钉帽位置用聚合物砂浆找平后的表面与大面挤塑板相平整。目的是为了避免钉帽位置由于面层聚合物粘结砂浆过厚，将、来在成活后的面层出现流坠、干缩痕迹。
② 待塑料胀钉钉帽位置聚合物砂浆干燥后，用辊子在挤塑板板面均匀的
涂一遍专用界面剂。
（10） 抹第一遍面层聚合物抗裂砂浆
① 在确定挤塑板表面界面剂晾干后进行第一遍面层聚合物砂浆施工。用抹子将聚合物砂浆均匀的抹在挤塑板上，厚度控制在1～2mm之间，不得漏抹。
② 第一遍面层聚合物砂浆在滴水槽凹槽处抹至滴水槽槽口边即可，槽内暂不抹聚合物砂浆。
③ 伸缩缝内挤塑板端部及窗口挤塑板通槽侧壁位置要抹聚合物砂浆，以粘贴翻包网格布。
（11） 埋贴网格布
① 所谓埋贴网格布就是用抹子由中间开始水平预先抹出一段距离，然后向上向下将网格布抹平，使其紧贴底层聚合物砂浆。
② 门窗洞口内侧周边及洞口四角均加一层网格布进行加强，洞口四周网格布尺寸为300mm×200mm，大墙面粘贴的网格布搭接在门窗口周边的加强网格布之上，一同埋贴在底层聚合物砂浆内。
③ 将大面网格布沿长度、水平方向绷直绷平。注意将网格布弯曲的一面朝里放置，开始大面积的埋贴，网格布左右搭接宽度100mm，上下搭接宽度80mm；不得使网格布褶皱、空鼓、翘边。要求砂浆饱满度100%，严禁出现干搭接。
④ 在墙身阴、阳角处必须从两边墙身埋贴的网格布双向绕角且相互搭接，各面搭接宽度为不小于200mm。见下图。
阴、阳角处网格布搭接示意图
（12） 抹面层聚合物抗裂砂浆
① 抹完底层聚合物砂浆并压入网格布后，待砂浆凝固至表面基本干燥、不粘手时，开始抹面层聚合物砂浆，抹面厚度以盖住网格布且不出现网格布痕迹为准，同时控制面层聚合物抗裂砂浆总厚度在3～5mm 之间。
② 滴水槽做法：先将网格布压入槽内，随即在槽内抹数量足够的聚合物砂浆，然后将塑料成品滴水槽压入挤塑板槽内。塑料成品滴水槽塞入深度应综合考虑完活后面层高度，这样才能保证成品滴水槽与面层聚合物抗裂砂浆高度一致，确保观感质量。挤塑板槽内砂浆必须填塞密实并确保安装滴水槽时槽内聚合物粘结砂浆沿槽均匀溢出。
本资料完整版Word格式资料地址
更多建筑节能精品施工方案推荐
滴水槽凹槽处，须沿凹槽将网格布埋入底层聚合物砂浆内，若网格布在此处断开，必须搭接，搭接宽度为不小于65mm。注意，滴水槽凹槽处需附加一层网格布，网格布搭接80mm（见下图）。
窗眉、窗台做法示意图
窗眉滴水节点做法示意图
③ 所有阳角部位，面层聚合物抗裂砂浆均应作成尖角，不得做成圆弧。
④ 面层砂浆施工应选择施工时及施工后24h 没有雨的天气进行，避免雨水冲刷造成返工。
⑤ 在预留孔洞位置处，网格布将断开，此处面层砂浆的留槎位置应考虑后补网格布与原大面网格布搭接长度要求而预留一定长度。面层聚合物抗裂砂浆应留成直槎，砂浆具体留槎位置见下图。
预留洞口处面层砂浆留槎示意图
