悬挑脚手架施工方案(天伦明珠).doc

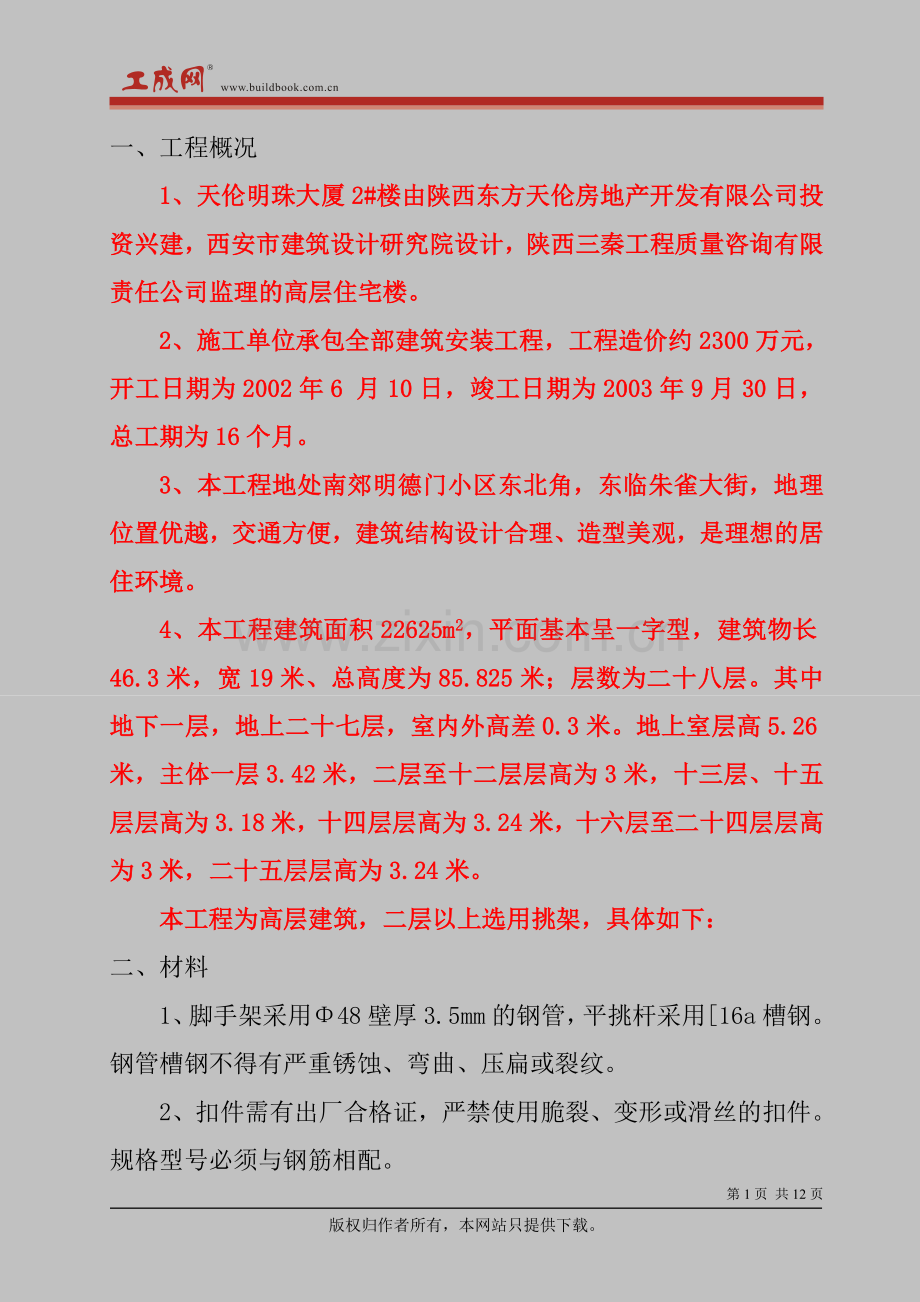

一、工程概况
1、天伦明珠大厦2#楼由陕西东方天伦房地产开发有限公司投资兴建，西安市建筑设计研究院设计，陕西三秦工程质量咨询有限责任公司监理的高层住宅楼。
2、施工单位承包全部建筑安装工程，工程造价约2300万元，开工日期为2002年6 月10日，竣工日期为2003年9月30日，总工期为16个月。
3、本工程地处南郊明德门小区东北角，东临朱雀大街，地理位置优越，交通方便，建筑结构设计合理、造型美观，是理想的居住环境。
4、本工程建筑面积22625m2，平面基本呈一字型，建筑物长46.3米，宽19米、总高度为85.825米；层数为二十八层。其中地下一层，地上二十七层，室内外高差0.3米。地上室层高5.26米，主体一层3.42米，二层至十二层层高为3米，十三层、十五层层高为3.18米，十四层层高为3.24米，十六层至二十四层层高为3米，二十五层层高为3.24米。
本工程为高层建筑，二层以上选用挑架，具体如下：
二、材料
1、脚手架采用Φ48壁厚3.5mm的钢管，平挑杆采用[16a槽钢。钢管槽钢不得有严重锈蚀、弯曲、压扁或裂纹。
2、扣件需有出厂合格证，严禁使用脆裂、变形或滑丝的扣件。规格型号必须与钢筋相配。
3、安全网必须有厂家生产许可证、产品合格证和准用证。
4、外挑架一律使用同规格、同型号的钢管、扣件，不准钢竹混用。
5、脚手板采用毛竹制作的竹串片板，宽度为1.0米。

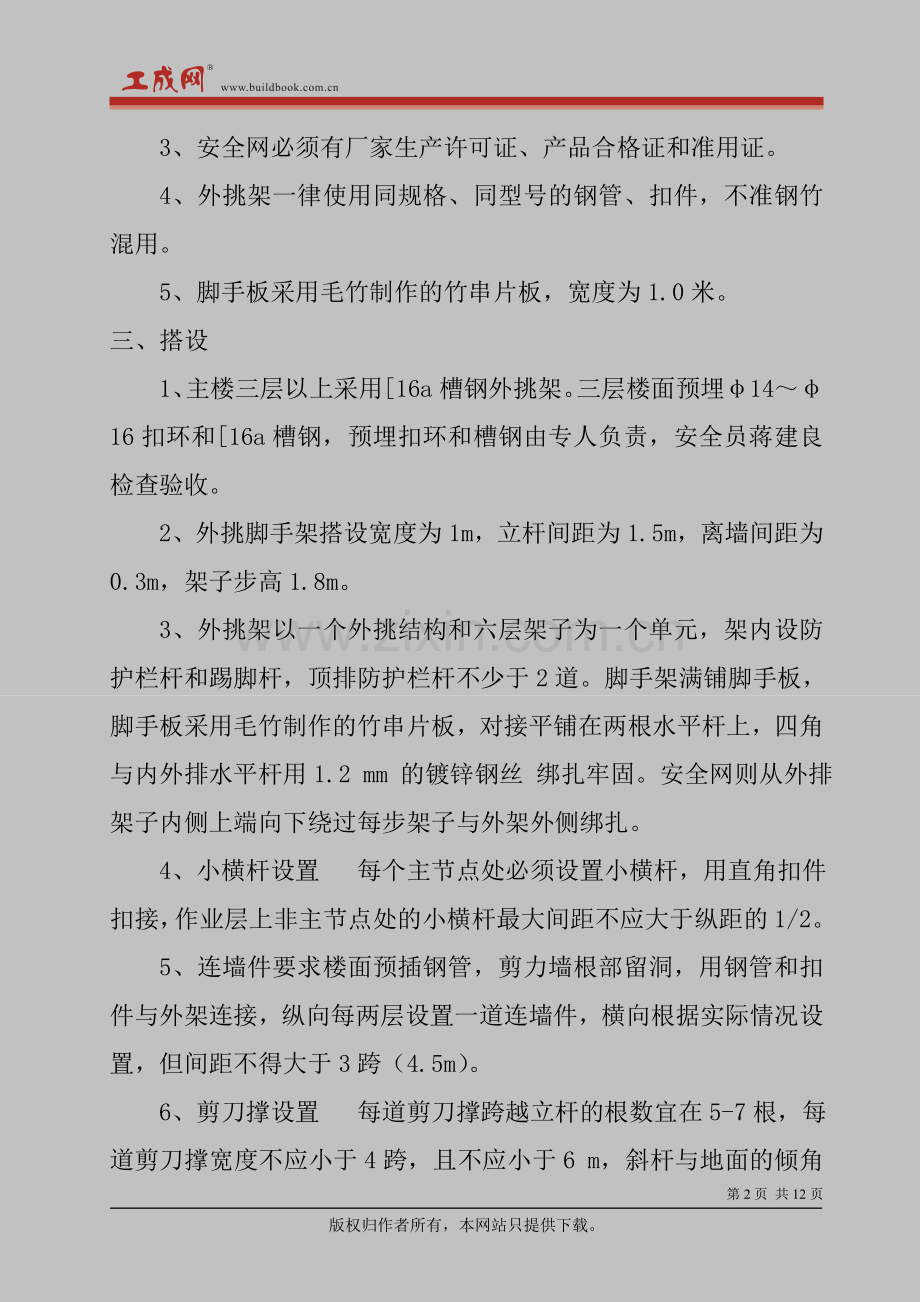

三、搭设
1、主楼三层以上采用[16a槽钢外挑架。三层楼面预埋φ14～φ16扣环和[16a槽钢，预埋扣环和槽钢由专人负责，安全员蒋建良检查验收。
2、外挑脚手架搭设宽度为1m，立杆间距为1.5m，离墙间距为0.3m，架子步高1.8m。
3、外挑架以一个外挑结构和六层架子为一个单元，架内设防护栏杆和踢脚杆，顶排防护栏杆不少于2道。脚手架满铺脚手板，脚手板采用毛竹制作的竹串片板，对接平铺在两根水平杆上，四角与内外排水平杆用1.2 mm 的镀锌钢丝 绑扎牢固。安全网则从外排架子内侧上端向下绕过每步架子与外架外侧绑扎。
4、小横杆设置 每个主节点处必须设置小横杆，用直角扣件扣接，作业层上非主节点处的小横杆最大间距不应大于纵距的1/2。
5、连墙件要求楼面预插钢管，剪力墙根部留洞，用钢管和扣件与外架连接，纵向每两层设置一道连墙件，横向根据实际情况设置，但间距不得大于3跨（4.5m）。
6、剪刀撑设置 每道剪刀撑跨越立杆的根数宜在5-7根，每道剪刀撑宽度不应小于4跨，且不应小于6 m，斜杆与地面的倾角宜在45o-60o之间。相邻两道剪刀撑的净距离不应大于15 m。剪刀撑斜杆的接长宜采用搭接，搭接长度不应小于1 m。
7、外架四角与电器安装镀锌接地扁铁焊接，以确保接地保护有效。
8、安全通道爬梯采用钢管扣件组装搭设，坡度不能过陡，宽度不得小于600mm，安装要牢固。
四、安全措施
1、在搭设前对操作人员进行安全技术交底，建立安全技术检查制度。架子工必须持证上岗，遵守高空作业的有关规定。
2、在搭设过程中，操作人员必须使用好安全防护用品。
3、现场设专职指挥人员，负责安全警戒，协调配合工作，统一指挥，统一调度。
4、脚手架外侧的安全网与周边杆件、安全栏杆等妥善扎结。
5、装饰施工阶段翻搭脚手架时应坚持先搭后拆的原则，确保安全操作。
6、严格控制施工荷载≤3KN/m2，不得超载，主体结构施工时，仅作围护操作架子用，不得堆放钢模、钢管和大量钢管。不准利用外挑架作承重支撑。
7、主体结构上一层，必须做好附墙拉结筋，以保证架子整体稳定，不向外倾斜。
8、六级以上大天气必须停止作业，并做好临时加固措施。冬天下雪后应及时清除积雪做好检查加固工作，验收合格后方可使用。
五、管理
1、每一外挑结构搭设时，安全员、施工员必须亲临现场落实本方案的搭设措施和安全规定。每三步架搭设完毕，使用前由技术主管和安全员进行验收，合格后挂牌投入使用。
2、严禁在外挑脚手架上拉缆风和设置起重把杆，不准利用外挑架吊、挂、斜拉。
3、外挑架子的杆件、扣件、拉撑杆及围护设施不准随意拆除、移位，违者从严论处。
4、由安全员蒋建良、施工员顾信传和架子班长华德军组成检查巡视小组，督促操作人员按本方案规定和有关脚手架搭设规范进行搭设。禁止在脚手架上堆积物品。要及时清除杂物，认真进行维修和保养。发现隐患立即采取相应措施。
5、挑架拆除前对操作人员进行安全交底，明确专人指挥，拆除前要进行全面检查，清除杂物，进行必要的加固。拆除时应设围栏，指定专人警戒。必须按搭设的反顺序自上而下进行，做到一步一清。严禁上下同时拆除。拆除的材料不准高处抛掷。

六、悬挑式脚手架计算
在主体及外装饰过程中，三层以上外架采用[16a槽钢悬挑式脚手架，每步架按1.8米计,挑架搭设高度6层 1.8×10=18m
6．1、荷载
1、立杆：2×0.124×18=4.46KN
2、水平杆：1.5×2×10×0.124=3.72KN
3、脚手板：0.35×3×0.65×1.5=1.024KN
4、栏杆、挡脚板荷载：0.14×11×1.5=2.31KN
5、安全网自重：10×18.7×1.5=0.28KN
6、施工荷载：3×1×0.65×1.5=2 925KN
荷载分配系数：γ恒=1.2 γ活=1.4
N=（4.46+3.72+1.024+2.31+0.28）×1.2+2.925×1.4=18.24KN
6．2、槽钢应力验算
[16a截面面积：An=21.95cm2
[16a截面模量：Wz=1.083KN/cm2
允许应力：σ=21.95×1.083=23.7KN＞18.24KN
[16a截面抗剪应力满足要求。
6．3、槽钢挠度验算
允许挠度：[f]=L/400=2800/400=7mm
由荷载产生的挠度：f=f内+f外
f内=q内L内/3EI=(18.24×1.8)/(3×210×10-3×5.6)=9.3mm＞7mm
q1处挠度过大。
f外=q外L外/3EI=(18.24×2.8)/(3×210×10-3×5.6)=14.4mm＞7mm
q2处挠度过大。
q内、q外两处挠度均已超过槽钢标准值7mm，故该挑架不安全，因此要在阳台部位处内外均需拉钢丝绳斜撑，抵消一部分剪力。
6．5、钢丝绳抗拉强度计算
q1的安全应力：
fk1=3γEI/L1K=3×7×210×10-3×5.6/(1.8×1.2)=11.33KN
q2的安全应力：
fk2=3γEI/L2K=3×7×210×10-3×5.6/(2.8×1.2)=11.33KN
q1处钢丝绳应分担的拉力为6.91KN
q2处钢丝绳应分担的拉力为11KN
按q2处配备钢丝绳。
钢丝绳抗拉模量
E=0.074KN/mm2
πγ2E=11KN
γ2=11/(0.074×3.14)=47mm2
γ=6.8mm≈7mm
D=2γ=14mm
理论计算出φ14的钢丝绳刚好满足，但为了保证足够的安全系数，采用φ16的钢丝绳。

悬挑式脚手架施工方案补充说明
该方案经公司审核，认为悬挑六层影响安全，建议悬挑五层，项目部本着安全第一的原则，认真采纳该建议，并且为了进一步更好地保证挑架的刚度及稳定性，在原设计阳台及转角设置斜拉钢丝绳的基础上，又在每一根挑架槽钢的端部设置钢管支撑，进行双重安全防护。并且将原设计的钢丝绳拉结在阳台上改为拉结在墙上。
请监理公司审核。
