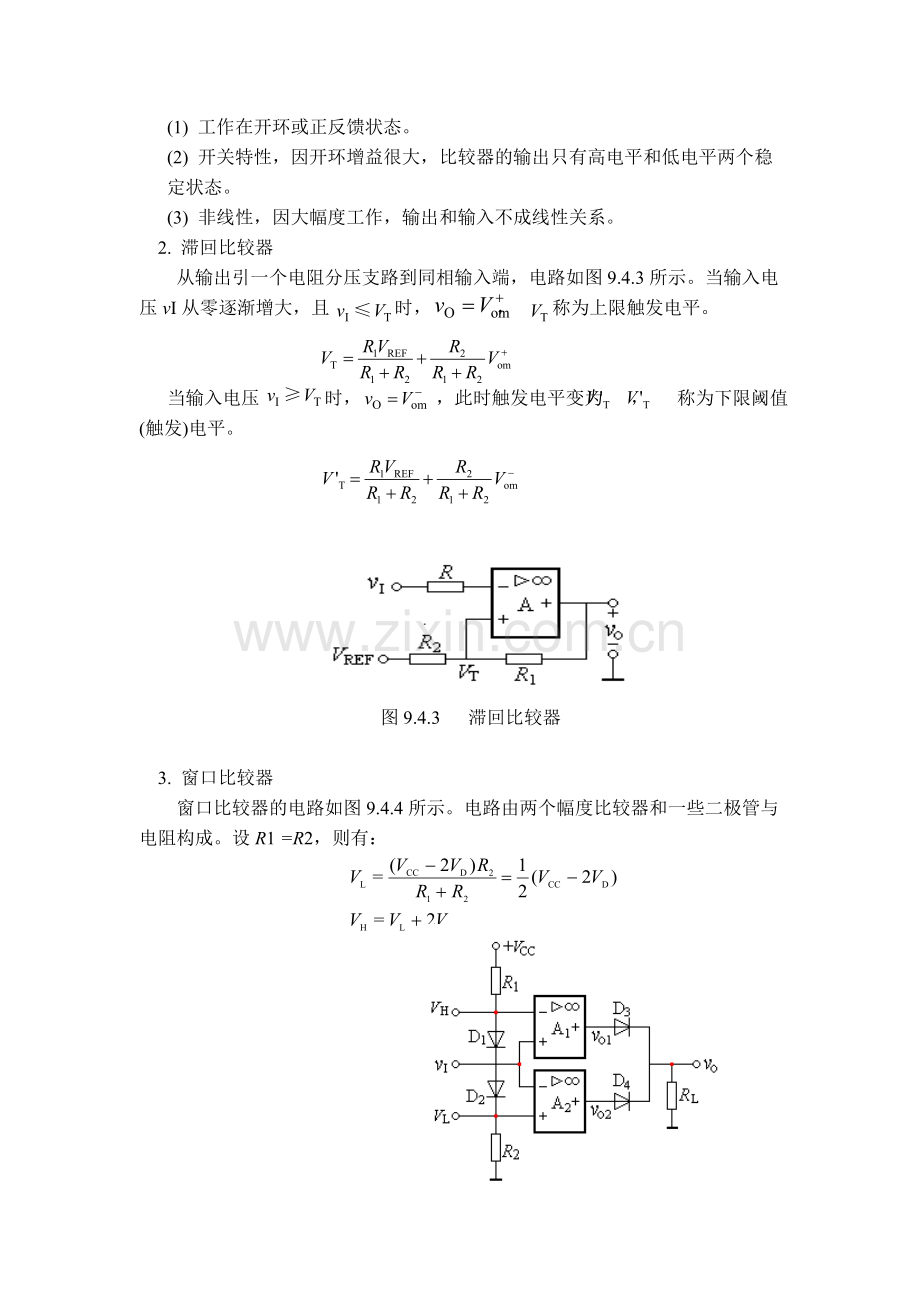

第30讲（选讲）主要内容：单门限电压比较器和迟滞比较器基本要求：掌握单门限电压比较器和迟滞比较器的工作原理，理解方波及锯齿波发生器的工作原理。教学要点：单门限电压比较器和迟滞比较器的工作原理9.4非正弦波发生电路一、比较器比较器是将一个模拟电压信号与一个基准电压相比较的电路。常用的幅度比较电路有电压幅度比较器、窗口比较器和具有滞回特性的比较器。这些比较器的阈值是固定的，有的只有一个阈值，有的具有两个阈值。1. 固定幅度比较器1) 过零比较器和电压幅度比较器过零电压比较器是典型的幅度比较电路，它的电路图和传输特性曲线如图9.4.1所示图9.4.1 过零比较器传输特性曲线将过零电压比较器的一个输入端从接地改接到一个电压值VREF 上 , 就得到电压幅度比较器，它的电路图和传输特性曲线如图9.4.2所示:图9.4.2 电压幅度比较器电路图和传输特性曲线2) 比较器的基本特点(1) 工作在开环或正反馈状态。(2) 开关特性，因开环增益很大，比较器的输出只有高电平和低电平两个稳定状态。(3) 非线性，因大幅度工作，输出和输入不成线性关系。2. 滞回比较器从输出引一个电阻分压支路到同相输入端，电路如图9.4.3所示。当输入电压vI从零逐渐增大，且 时， ， 称为上限触发电平。当输入电压 时， ，此时触发电平变为 ， 称为下限阈值(触发)电平。 图9.4.3 滞回比较器3. 窗口比较器 窗口比较器的电路如图9.4.4所示。电路由两个幅度比较器和一些二极管与电阻构成。设R1 =R2，则有： 图9.4.4 窗口比较器窗口比较器的电压传输特性如下图9.4.5所示.当vIVH时，vO1为高电平，D3导通；vO2为低电平, D4截止，vO= vO1。当vIvI VL时，vO1为低电平，vO2为低电平，D3、D4截止，vO为低电平。图9.4.5 窗口比较器的电压传输特性4. 比较器的应用 比较器主要用来对输入波形进行整形，可以将不规则的输入波形整形为方波输出,其原理图如图9.4.6所示: (a) 正弦波变换为矩形波 (b) 有干扰正弦波变换为方波图9.4.6比较器原理图二、 非正弦波发生电路1方波发生电路方波发生电路是由滞回比较电路和RC定时电路构成的，电路如图9.4.7所示。图9.4.7 方波发生电路电源刚接通时, 设电容C充电， 升高。参阅图9.4.8：图9.4.8方波发生电路 输出波形当 时， ，所以 电容C放电， 下降。当 ， 时，返回初态。方波周期用过渡过程公式可以方便地求出 2三角波发生电路三角波发生器的电路如图9.4.9所示。它是由滞回比较器和积分器闭环组合而成的。图9.4.9三角波发生器电路（1）当vO1=+VZ时,则电容C充电, 同时vO按线性逐渐下降，当使A1的VP 略低于VN 时，vO1 从+VZ跳变为-VZ。波形图参阅图9.4.10图9.4.10三角波发生器电路输出波形（2）在vO1=-VZ后，电容C开始放电，vO按线性上升，当使A1的VP略大于零时，vO1从-VZ跳变为+ VZ ，如此周而复始，产生振 荡。vO的上升时间和下降时间相等，斜率绝对值也相等，故vO为三角波。（3）输出峰值（4）振荡周期：3 . 锯齿波发生电路 锯齿波发生器的电路如图9.4.11所示。显然，为了获得锯齿波，应改变积分器的充放电时间常数。图中的二极管D和R将使充电时间常数减为(RR)C，而放电时间常数仍为RC。锯齿波电路的输出波形图如图9.4.12所示。图9.4.11锯齿波电路锯齿波周期可以根据时间常数和锯齿波的幅值求得。锯齿波的幅值为：vo1m=|Vz|= vomR2/R1 vom= |Vz| R1/R2于是有 图9.4.12锯齿波电路输出波形 本章小结正弦波振荡电路是正反馈电路，产生振荡的平衡条件是： ，包括幅度平衡条件： ，相位平衡条件：j AF = jA+j F= 2np （n=0，1，2，。）正弦波振荡电路在满足相位平衡条件的频率下，起振的幅度条件是：振荡发生后尚须稳幅环节。RC与LC分别是低频、高频振荡的两种正弦波发生电路，均由放大电路、反馈网络、选频网络和稳幅环节四部分组成，但前者由RC串并联网络（文氏桥式），后者由LC并联回路组成选频网络。RC正弦波振荡电路的振荡频率： ，RC正弦波振荡电路的振荡频率： 作 业 课本习题 9.2.1、9.2.2 、 9.2.3 、 9.2.5 、 9.2.6 、 9.3.1、9.3.2
